电机学
一、选择题（本大题共18小题，每小题1.5分，共27分）
在每小题列出的四个备选项中只有一个是符合题多选或未选均无分。

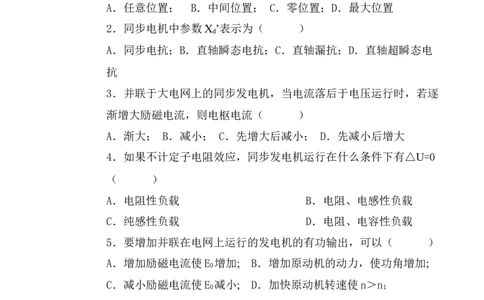

1．直流并励电动机起动时，励磁回路的调节电阻阻值应置于（
）
A．任意位置； B．中间位置； C．零位置；D．最大位置
2．同步电机中参数X ’表示为（ ）
d
A．同步电抗；B．直轴瞬态电抗；C．直轴漏抗；D．直轴超瞬态电
抗
3．并联于大电网上的同步发电机，当电流落后于电压运行时，若逐
渐增大励磁电流，则电枢电流（ ）
A．渐大； B．减小； C．先增大后减小； D．先减小后增大
4．如果不计定子电阻效应，同步发电机运行在什么条件下有△U=0
（ ）
A．电阻性负载 B．电阻、电感性负载
C．纯感性负载 D．电阻、电容性负载
5．要增加并联在电网上运行的发电机的有功输出，可以（ ）
A．增加励磁电流使E 增加; B．增加原动机的动力，使功角增加;
0
C．减小励磁电流使E 减小; D．加快原动机转速使n＞n
0 1
6．判断一台同步电机运行于发电机状态的依据是（ ）
A．E ＞U; B．E 滞后于U; C．E ＜U; D．E 领先于U
0 0 0 0
17．三相异步电动机负载增加时，会使（ ）
A．转子转速降低; B．转子电流频率降低
C．转子电流产生的磁动势对转子的转速减小
D．转子电流产生的磁动势对定子的转速增加
8．异步电动机空载电流比同容量变压器空载电流大的原因是（ ）
A．异步电动机的损耗大; B．异步电动机是旋转的;
C．异步电动机有气隙; D．异步电动机的漏抗大;

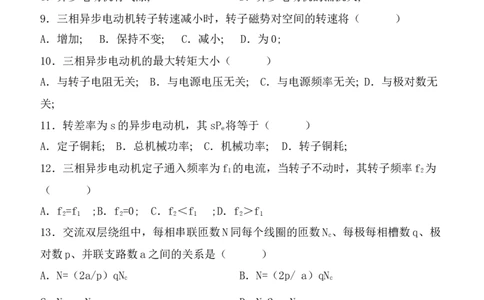

9．三相异步电动机转子转速减小时，转子磁势对空间的转速将（ ）
A．增加; B．保持不变; C．减小; D．为0;
10．三相异步电动机的最大转矩大小（ ）
A．与转子电阻无关; B．与电源电压无关; C．与电源频率无关; D．与极对数无
关;
11．转差率为s的异步电动机，其sP 将等于（ ）
e
A．定子铜耗; B．总机械功率; C．机械功率; D．转子铜耗;
12．三相异步电动机定子通入频率为f 的电流，当转子不动时，其转子频率f 为
1 2
（ ）
A．f =f ;B．f =0; C．f ＜f ;D．f ＞f
2 1 2 2 1 2 1
13．交流双层绕组中，每相串联匝数N同每个线圈的匝数N 、每极每相槽数q、极
c
对数p、并联支路数a之间的关系是（ ）
A．N=（2a/p）qN B．N=（2p/ a）qN
c c
C．N=apqN D．N=2apqN
c c
14．变压器负载运行时与空载运行时相比，变比K（ ）
A．变大; B．变小; C．相等; D．基本不变;
15．若外加电压随时间正弦变化，当磁路饱和时，单相变压器的励磁电流随时间
变化的波形是（ ）
A．矩形波; B．平顶波; C．正弦波; D．尖顶波;
16．变压器空载时，线路电压增加，则铁耗将（ ）
2A．增加; B．不变; C．减少; D．先增加后减小;
17．自耦变压器电磁感应容量与额定容量的关系是（ ）
A．大小相等; B．额定容量大于电磁感应容量;
C．额定容量小于电磁感应容量; D．升压时，额定容量大于电磁感
应容量；降压时，额定容量小于电磁感应容量
18．一台变压器额定频率为50H ，如果接到60H 的电源上，且额定
Z Z
电压的数值相等，那么此变压器铁芯中的磁通（ ）
A．增加; B．不变; C．减小; D．先减小后增大;

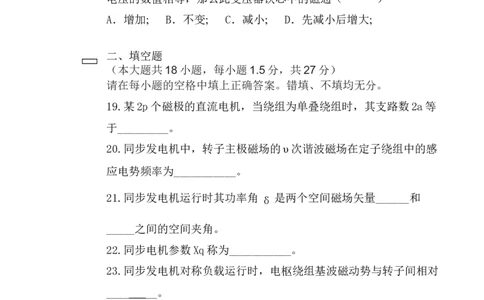

二、填空题
（本大题共18小题，每小题1.5分，共27分）
请在每小题的空格中填上正确答案。错填、不填均无分。
19.某2p个磁极的直流电机，当绕组为单叠绕组时，其支路数2a等
于_________。
20.同步发电机中，转子主极磁场的υ次谐波磁场在定子绕组中的感
应电势频率为___________。
21.同步发电机运行时其功率角 是两个空间磁场矢量______和
δ
_____之间的空间夹角。
22.同步电机参数Xq称为___________。
23.同步发电机对称负载运行时，电枢绕组基波磁动势与转子间相对
____ __。
24.三相同步发电机带有纯电阻负载时，其电枢反应作用是____
_____ 。
25.一台Y接线三相异步电动机缺相（含电源或绕组缺相）就相当于
___________电动机。
26.异步电动机为采用变极调速，则转子必须设计为___________。
(填鼠笼式或绕线式)
327.一台三相异步电动机，额定运行时的转差率S=0.03，当忽略机械损耗和附加损
耗时，输出功率与电磁功率之比为___________。
28.有一台三相四极异步电动机，电源频率为50赫，转子转速n=1440转/分，定子
绕组产生的旋转磁势的转速为___________。
29.三相异步电动机运行时其转差率的范围是___________。
30.交流绕组三相合成基波磁动势的计算公式为___________。
31.36槽4极的三相交流绕组，其槽距角为___________。

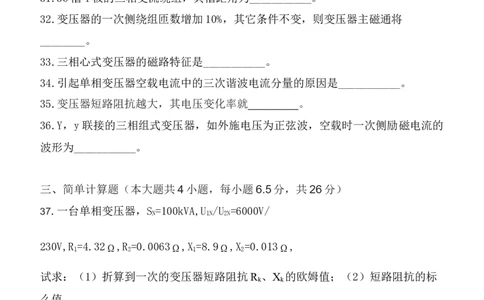

32.变压器的一次侧绕组匝数增加10%，其它条件不变，则变压器主磁通将
________。
33.三相心式变压器的磁路特征是___________。
34.引起单相变压器空载电流中的三次谐波电流分量的原因是___________。
35.变压器短路阻抗越大，其电压变化率就________。
36.Y，y联接的三相组式变压器，如外施电压为正弦波，空载时一次侧励磁电流的
波形为___________。
三、简单计算题（本大题共4小题，每小题6.5分，共26分）
37.一台单相变压器，S
N
=100kVA,U
1N
/U
2N
=6000V/
230V,R
1
=4.32Ω,R
2
=0.0063Ω,X
1
=8.9Ω,X
2
=0.013Ω,
试求：（1）折算到一次的变压器短路阻抗R 、X 的欧姆值；（2）短路阻抗的标
k k
么值。
38.一台三相异步电动机，f
N
=50赫，n
N
=576转/分
试求：（1）极数速;（2）此机同步;（3）额定转差率;（4）转子电流频率
439. 某直流他励发电机的铭牌数据为：P =12kW，U =230V，n =1000r/min，
N N N
Ra=0.4Ω，试求：发电机的电磁功率Pe和电磁转矩Te？
40.某三相水轮发电机P =15000kW，U =6.3kV，Y接，cosΦ =0.8（滞后），已
N N N
知：X =1.0， X =0.65，电枢电阻R 忽略不计。
d q a
试求：额定运行时的功率角δ。
四、综合计算题（本大题共2小题，每小题10分，共20分）
41、一台96kW的并励直流电动机，额定电压为440V，额定电流为255A，额定励
磁电流为5A，额定转速为500r/min，电枢总电阻为0.078Ω。不计电枢反应，试求：
1）电动机的额定输出转矩；2）额定电流时的电磁转矩；3）电动机的空载转速。
42、42、一台P =7.5kW，U =380V，n =960r／min，六极三相异步电动机，定
N N N
子三角形接线，额定负载时，cosΦ =0.827，p =470W，p =234W，p =45W，
N cul Fe Ω
p =80W，试计算：（1）在额定负载时的转差率 s；（2）转子铜耗p ；（3）
△ cu2
电磁转矩T；（4）定子电流I 。
e 1
一、选择题（本大题共18小题，每小题1.5分，共27分）
1．C；2．B；A；4．D；5．B；D；7．A；C；9．B；10．A；11．D；12．A；
13．B；14．C；15．D；16．A；17．B；18．C；
二、填空题（本大题共18小题，每小题1.5分，共27分）
519.2p。20.υf 。21.主极磁场和电枢合成磁场；22.直轴同步电抗。23.静止。
1
24.交轴电枢反应和直轴去磁电枢反应。25.单相。26.鼠笼式。27.0.97：1。
28.1500转/分。29.0.02-0.05。30.1.35Nk I/p。31.200。32.减小9.1%。
w1
33.三相互为磁路。34.磁路饱和。35.越大。36.正弦波。
三、简单计算题（本大题共4小题，每小题4分，共16分）
37.解：（1）变比： （0.5分）
（1分）
（1分）
（1分）
（1分）
（2）一次阻抗基值： （1分）
（0.5分）
（0.5分）
38.解：（1） （2分）
（2） （1.5分）
（3） （1.5分）
（4） （1.5分）
639.解： （1.5分）
电枢电动势： （2分）
电磁功率： （1.5分）
电磁转矩： （1.5分）
40. 解： （1分）
（1分）
内功率因数角：
（3分）
（1.5分）
四、综合计算题（本大题共2小题，每小题10分，共20分）
41、一台96kW的并励直流电动机，额定电压为440V，额定电流为255A，额定励
磁电流为5A，额定转速为500r/min，电枢总电阻为0.078Ω。不计电枢反应，试求：
1）电动机的额定输出转矩；2）额定电流时的电磁转矩；3）电动机的空载转速。
解：1）额定输出转矩 2分
2）额定电压、额定电流时的感应电动势
1分
额定电流时的电磁转矩 2分
3）额定时 ，从而 1分
，从而
电动机空载转矩 1分
空载时电磁转矩为空载转矩 ，此时电枢电流
71分
电枢感应电动势 1分
电机空载转速 1分
42、一台P =7.5kW，U =380V，n =960r／min，六极三相异步电动机，定子三
N N N
角形接线，额定负载时，cosΦ =0.827，p =470W，p =234W，p =45W，
N cul Fe Ω
p =80W，试计算：（1）在额定负载时的转差率 s；（2）转子铜耗p ；（3）
△ cu2
电磁转矩T；（4）定子电流I 。
e 1
解：（1）同步转速 （1分）
转差率： （1分）
（2）电磁功率：
（2分）
转子铜耗： （1分）
（3）电磁转矩： （2分）
（4）输入功率： （1分）
输入定子电流： （2分）
