全球每年产生的木质素里，超过 98% 被当低值燃料烧掉。不是没人想用它，而是它太难溶——这一条把绝大多数功能化路线堵死了。普渡大学这篇用一个尿素基水性配方，把木质素溶解度提高两个数量级到 100 mg/mL，还保住了 97.6% 的 β-O-4 醚键，直接做成可打印的电子墨水。

01 | 卡点：难溶，且一溶就"拆坏"

木质素是地球上第二丰富的生物聚合物，造纸工业的巨量副产物。它天然富含芳香环结构，这一点在摩擦电材料里恰恰是优势——芳香性有利于形成强负摩擦电表面。目前这类"负摩擦电层"主要靠 PTFE 等含氟合成聚合物承担，而纤维素、壳聚糖等可持续生物聚合物大多是正摩擦电或弱负摩擦电，顶不上这个位置。

那为什么木质素一直没被用起来？两个原因叠在一起：

• 水溶性极差
  ：木质素分子间氢键网络致密，常规水相体系里根本分散不开，浓度上不去就没法做墨水；
• 强溶剂会破坏结构
  ：用强碱、有机溶剂强行溶解，往往会打断 β-O-4 醚键——那是木质素最有价值的连接键，一旦打开，分子完整性就没法保住。

所以真正难的不是"溶解"，而是既要溶得开、又要不破坏结构。作者选的是软木松木硫酸盐木质素，主要含愈创木基（G）单元，靠 β-O-4' 醚键连接。

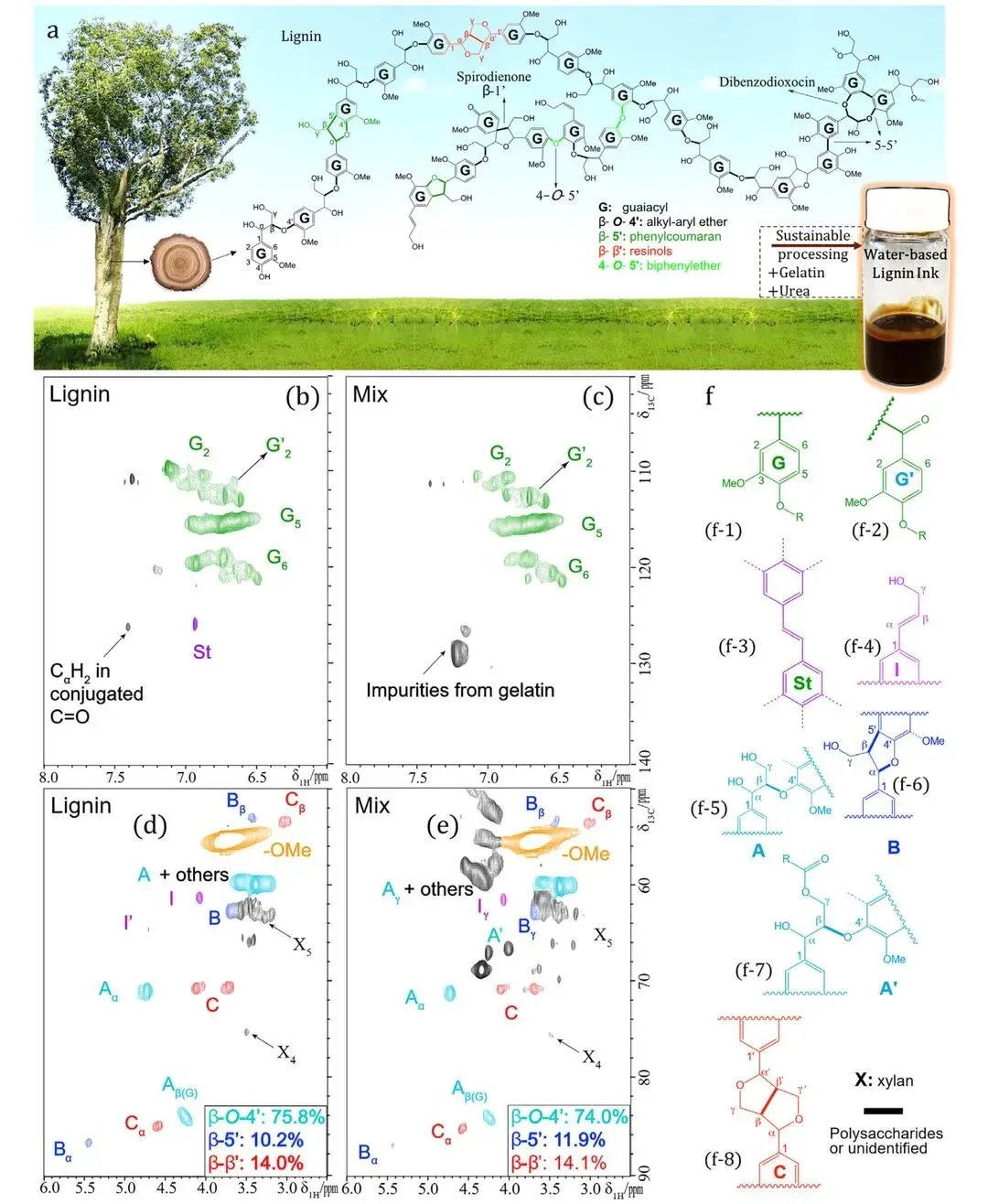

图 1｜硫酸盐木质素的水相温和加工及其分子完整性验证：(a) 木质素分子结构与分散墨水示意；(b–e) 纯木质素与混合体系在芳香区(b,c)和脂肪区(d,e)的二维 HSQC-NMR 对比，证实关键连接键得以保留

02 | 解法：尿素帮木质素"散开"，但不拆它

作者的关键设计是尿素基水性配方。尿素能有效打断木质素分子间的氢键网络、把它"分散"开，同时条件温和，不触碰 β-O-4' 醚键。结果非常直接：

• 木质素分散度提升两个数量级，达到 100 mg/mL——这个浓度足以配成可打印墨水；
• 分子完整性得以保留，97.6% 的 β-O-4' 醚键完好。

这一步的意义在于：它把"木质素功能化"从"必须用强溶剂"的困境里解救出来。全程是水相、无强溶剂，工艺环保，也更容易放大。

更具体地说，作者用三元相图（明胶/木质素/尿素）筛出了最优配方 30G:50L:20U——固含量中木质素占到 50%。墨水粘度约 200 mPa·s，落在可打印区间内，并可通过刮涂（blade-coating）方式制成柔性薄膜，具备规模化制造的潜力。

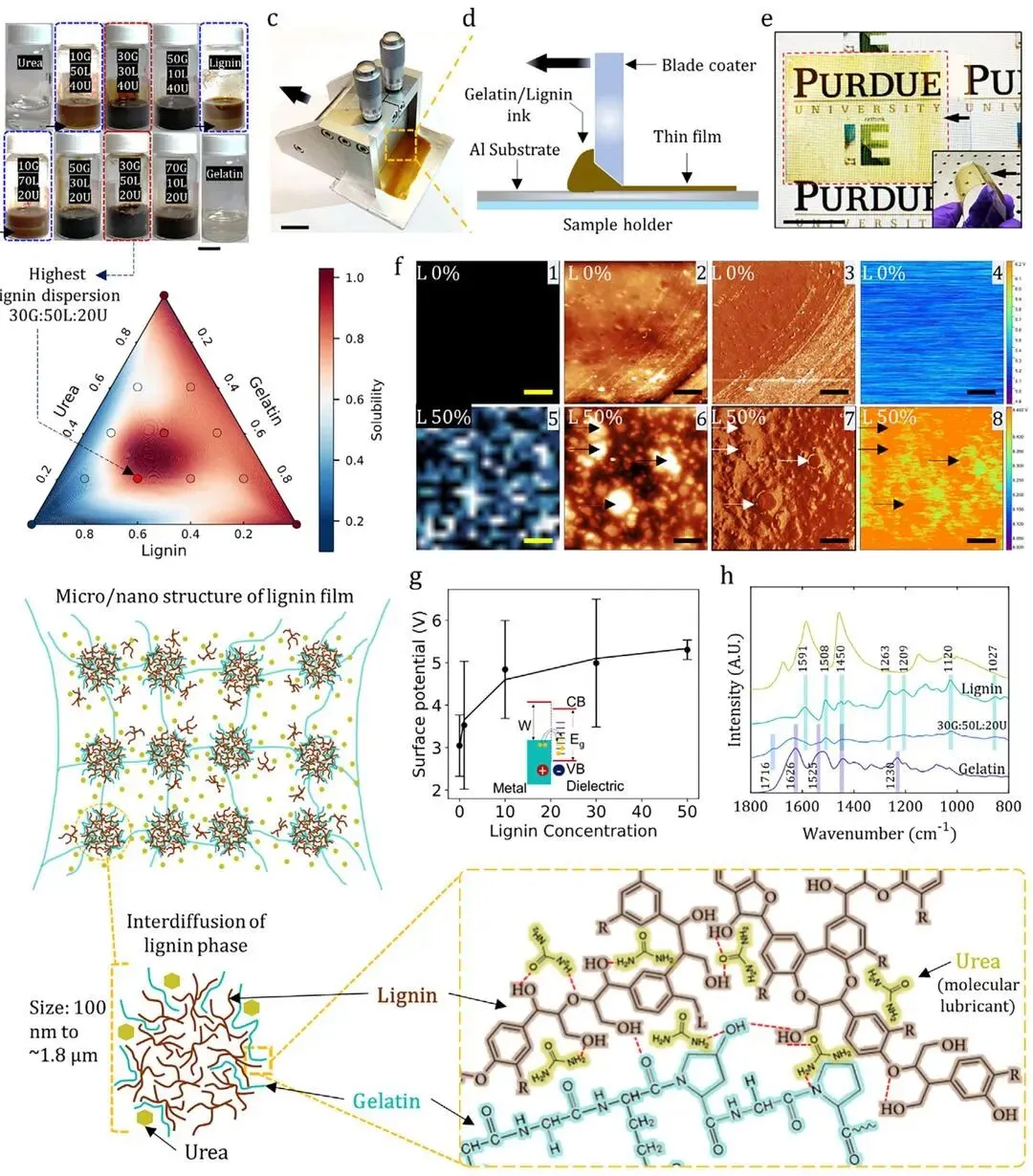

图 2｜加工驱动自组装构筑功能性摩擦电表面：(a–e) 墨水配方优化与薄膜制备——三元相图(b)确定最优配比（约 30G:50L:20U），经刮涂(c,d)制成柔性薄膜(e)；(f,g) AFM 与 KPFM 关联分析，建立"加工结构—涌现功能"的直接联系

03 | 打印中自组装：表面"长出"纳米纹理

这是全文最漂亮的一处设计——不需要刻蚀、不需要光刻，让木质素在打印过程中自己"长"出功能表面。

打印时溶剂蒸发，木质素聚合物在热力学驱动下自组装，在薄膜表面形成纳米级纹理结构。这种粗糙化不只是形貌变化——它显著提升了有效接触面积与表面电荷密度，使原本只是"弱负摩擦电"的木质素，表现出"涌现"出来的强负摩擦电性（emergent tribonegativity）。

"涌现"这个词用得准确：强负摩擦电性并不是木质素分子本身自带的性质，而是分子层面的芳香结构与纳米级表面形貌协同产生的新功能。这也正是它能够替代 PTFE、与人体皮肤构成高效摩擦电对的前提。

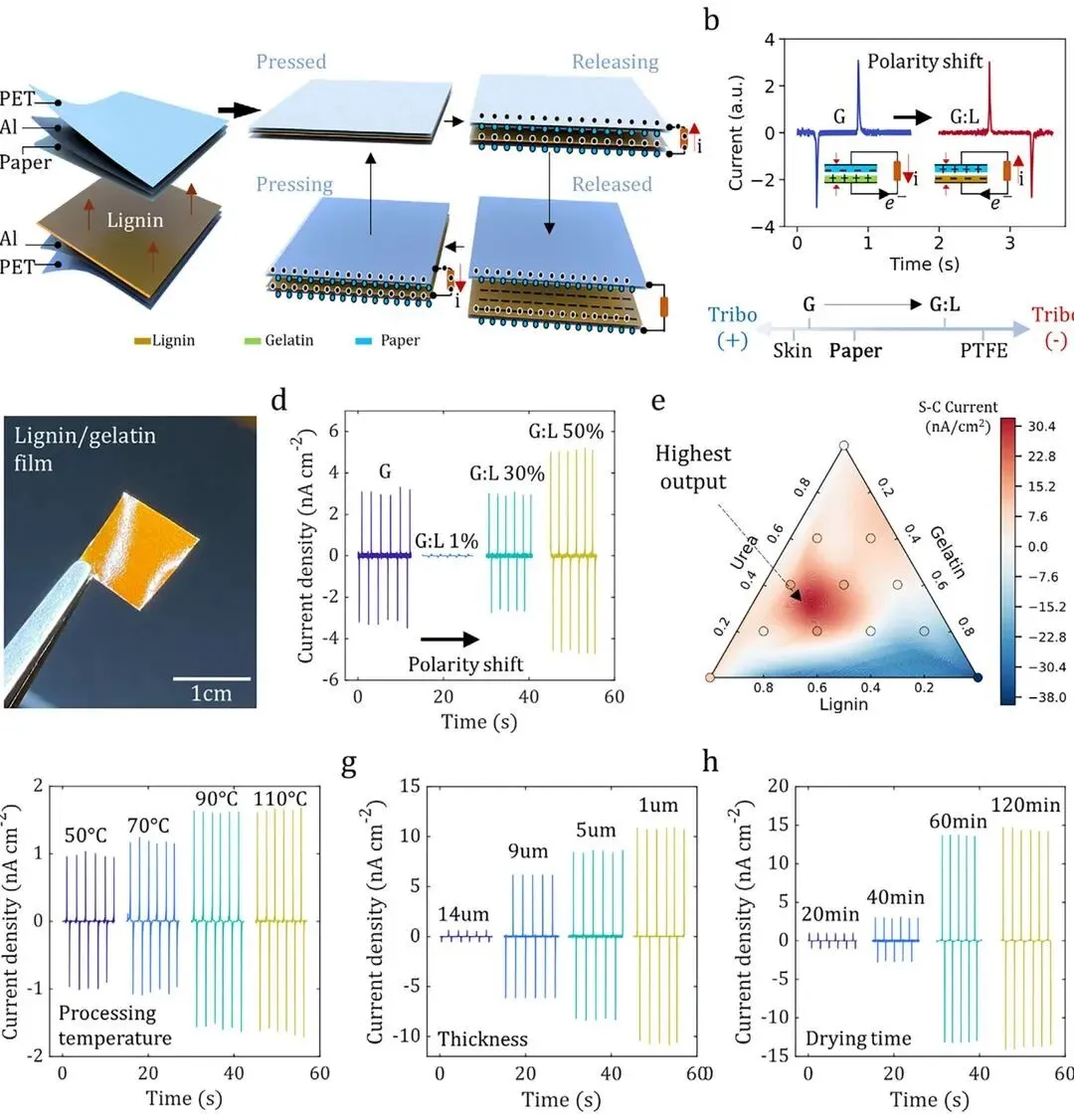

图 3｜材料组成与工艺参数的系统优化：(a–c) 接触-分离式器件结构与摩擦电极性反转验证——木质素的引入使材料由纯明胶的摩擦正电性翻转为强摩擦负电性；(d–i) 组成配比、加工温度、膜厚与干燥时间等参数的逐一优化

04 | 器件性能：稳定、耐久、可规模化

做成摩擦纳米发电机（TENG）后，优化器件在较宽的频率范围内性能稳定：

• 开路电压 V_oc > 30 V
  ，短路电流密度 J_sc = 22 nA cm⁻²；
• 峰值功率密度 20 nW cm⁻²
  ，最优负载电阻 100 MΩ；
• 10 000 次接触-分离循环后输出无衰减
  ，工作耐久性良好。

对生物质基电子器件来说，循环稳定性往往是短板——很多生物材料做的器件跑几百次就明显衰减。10 000 次无衰减这一点，说明木质素薄膜的网络结构足够稳固，具备实际应用的基本条件。

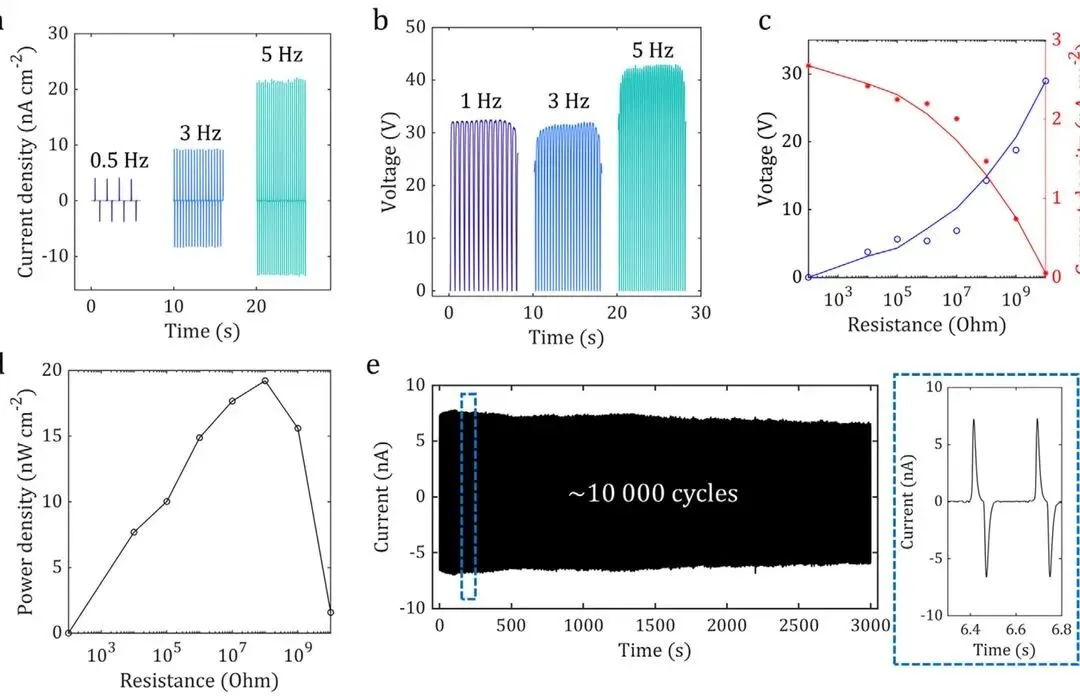

图 4｜优化器件的摩擦电性能与工作耐久性：(a,b) 不同频率下开路电压（>30 V）与短路电流密度（22 nA cm⁻²）；(c,d) 负载匹配曲线，100 MΩ 下峰值功率密度 20 nW cm⁻²；(e) 10 000 次接触-分离循环后输出无衰减

05 | 应用验证：从脉搏波形到心理负荷

器件最终做成了皮肤贴附式摩擦电传感器（SITS），贴在手腕上采集信号。作者验证了两层能力：

第一层是高保真信号采集。传感器能从腕部捕捉到心血管波形——这类信号对信噪比要求很高，生物质基器件能做到说明输出质量过关。

第二层更有意思：客观分类人的心理负荷（mental workload）。作者用传感器信号对受试者的心理负荷状态做了分类，效果与"金标准"心电图（ECG）相当。

这个结果的价值在于——它说明木质素基器件不是"演示级"的环保噱头，而是真能达到临床级参照系所要求的信号保真度。同时也给出了一个方向：未来可穿戴健康监测里，那些必须用含氟聚合物的位置，有可能换成废弃生物质做的材料。

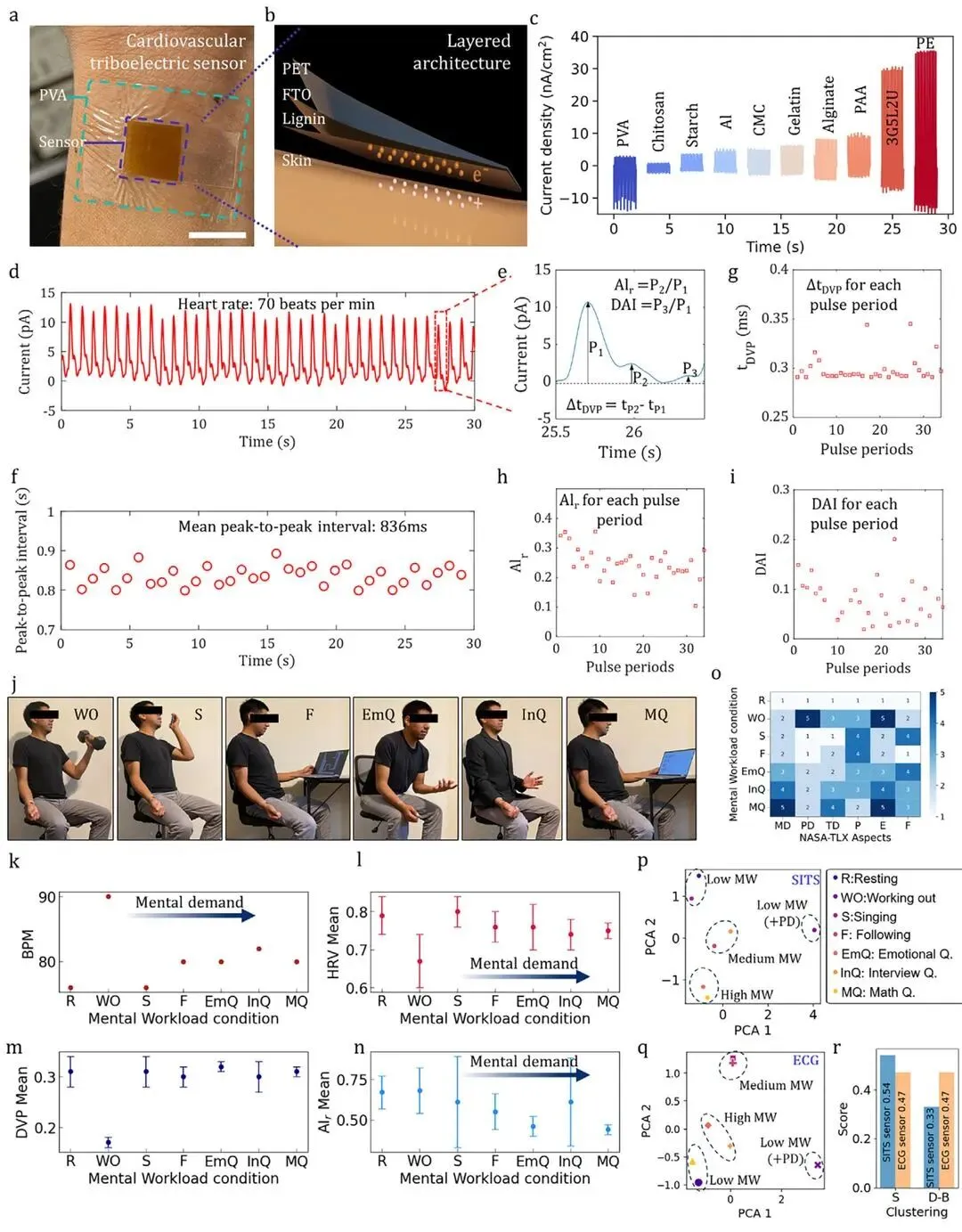

图 5｜高保真传感与客观生理状态分类：(a–c) 器件结构与性能验证——木质素基皮肤贴附传感器输出较其他常见生物聚合物高一个数量级，与合成聚合物相当；(d–i) 高保真心血管波形采集与心理负荷客观分类

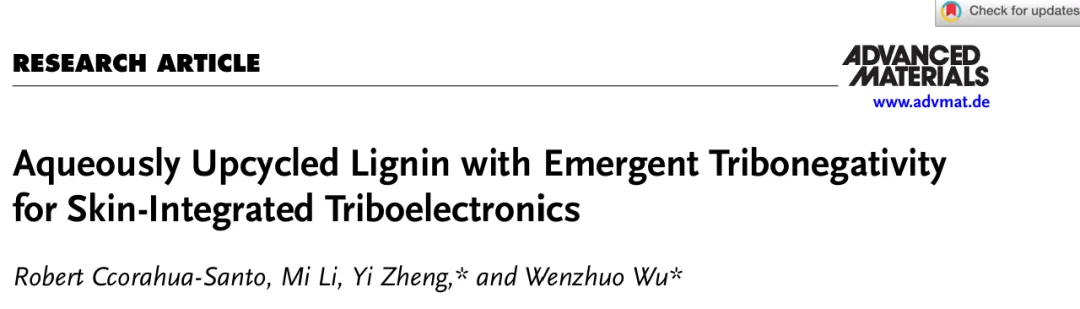

06 | 论文信息

小结

这篇的核心思路可以用一句话概括：用温和的方法解决"溶解"这道关卡，让材料自己完成剩下的功能化。尿素基水相配方把溶解度提了两个数量级（100 mg/mL），同时保住 97.6% 的 β-O-4 键；打印时的热力学自组装又自发造出纳米纹理表面，让木质素"涌现"出强负摩擦电性。整个过程不用强溶剂、不用光刻——这是它比常规路线更可贵的地方。

对我们做生物质转化的人，有两点值得留意。一是"溶解"本身就是一个有价值的研究切口：木质素应用的主要障碍不在化学活性，而在加工性，把溶解问题解决好，后面很多功能化路线会自动打开。二是"涌现功能"的思路——不靠改性引入新官能团，而是靠分子结构与介观形貌的协同让功能"长出来"，这个思路在生物质材料里还有很大空间。

另外值得一提：这是开放获取（Open Access）文章，全文可直接下载，感兴趣的话建议读原文——配图里的自组装机理和信号处理部分写得很细。

欢迎投稿

本公众号长期征集生物质催化转化领域的原创解读与研究进展，投稿邮箱：gx378124944@163.com，欢迎来稿。

欢迎点赞、转发、关注，第一时间获取生物质催化转化领域的最新解读。
