SolidWorks 插件大盘点!常用插件功能一次性讲清

很多 SolidWorks 初学者反馈对于软件所自带的各类插件功能不熟悉，不知道如何选用，本文整理汇总了 SolidWorks 常用插件的用途，帮助大家了解各插件的实际作用。在 SolidWorks 软件中，可通过插件面板勾选启用需要使用的插件，不同插件对应不同设计工作场景。

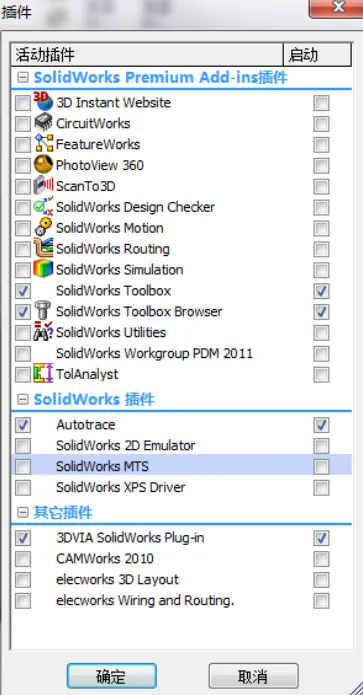

插件进入方式：设置-插件或工具-插件

SolidWorks Premium Add-ins 插件

1、3D Instant Website

该工具可以快速制作、发布安全的交互式 3D 网页。能够把 SolidWorks 三维模型发布到软件官方网站或者企业内部网站，还可以将 eDrawing 电子工程视图嵌入网页，既保留传统 2D 工程图形式，同时兼具上色、3D 模型、动画等沟通展示能力。

2、CircuitWorks

面向机械、电子设计工程师，主要用于验证印制电路板装配适配性，多用于复印机、传真机、手机这类电子产品的设计，该功能属于 SolidWorks Office Premium 套件组成部分。

3、FeatureWorks

用于识别外部导入模型的实体特征。导入的第三方实体经过识别后，会转化为 SolidWorks 原生特征，和软件直接创建的特征效果一致，减少模型重建耗时。适合识别机加工、钣金类规则特征，包含直线圆弧构成的拉伸、圆柱圆锥旋转、各类孔、筋、拔模、等半径圆角。

4、PhotoView 360（PhotoWorks）

产品渲染工具，借助渲染向导完成零件、装配体的真实效果图制作。可以设置材质纹理、表面贴图；定义光源、反射、透明度、背景；自定义材质纹理；渲染结果可以输出屏幕图像或者文件，支持实时渲染。

5、ScanTo3D

逆向工程专用工具，处理三维实物扫描的点云、网格数据。可以处理扫描文件，将其转换为曲面或者实体模型，大幅降低实物逆向建模工作量，同时也可以用来校验产品制造精度。

6、SolidWorks Design Checker

设计标准校验插件，检查尺寸标注、字体、材质、草图等设计要素，保证文档符合预设设计规范，仅在专业版、高级版 SolidWorks 中可用。

7、SolidWorks Motion

运动仿真分析工具，用于装配体运动学、动力学仿真。可以分析接触力、摩擦物理参数；测试马达、执行机构；核算功率消耗，完成凸轮、齿轮机构模拟，辅助迭代优化设计方案。

8、SolidWorks Routing

管路与缆束设计模块，实现管道、管筒、电力电缆系统自动化设计。缆束文档功能，能够生成电缆缆束生产图纸，提升电子系统设计效率。

9、SolidWorks Toolbox

集成化智能标准件库，内置 ISO、DIN 多国标准库。无需手动建模，直接拖拽调用螺栓、轴承、销钉、垫圈、弹簧等标准零件，输入参数自动生成零件。还支持轴承寿命计算、型材梁计算、凸轮、链条、皮带传动设计。使用 Toolbox 时，需要同时勾选启用 Toolbox Browser 浏览器插件。

10、SolidWorks Utilities

零件对比分析工具，包含 “比较特征”、“比较几何体” 两项功能。可以对比同一个零件不同版本之间的差异，找出倒角、结构等肉眼难以分辨的改动，也可对比外部导入零件几何体差异，提升修改核对效率。

11、SolidWorks Workgroup PDM 2011

产品数据管理插件。实现文件查找分类；文件修改权限管控；电子仓库安全管理、版本更新；零部件参考关系向上、向下追踪；输出各类报表。

12、TolAnalyst

公差分析工具，分析装配方法、各个零部件公差，对装配后尺寸累积的影响，输出最大、最小公差堆叠、RSS 平方根公差结果，列出对结果有影响的特征与公差清单。

SolidWorks 插件分组

1、Autotrace

图片边界捕捉插件，类似 PS 魔术棒功能，提取图片轮廓边界，转换为草图曲线二次编辑使用。

2、SolidWorks 2D Emulator

二维 CAD 模拟插件，复刻传统 2D CAD 命令。支持绘制点线圆弧、圆角倒角标注、视图缩放平移、实体属性修改；还可以直接生成拉伸、旋转特征，具备对齐、出清单等系统工具。

3、SolidWorks MTS

模型格式转换插件，把零件、装配输出 Viewpoint（.mts）压缩模型文件，配套生成 xml 格式.mtx 动画属性文件。文件仅包含图形信息，输出后不可编辑，可通过网络浏览器查看。

4、SolidWorks XPS Driver

XPS 文件转换器，直接生成 XPS 格式文档，可在 eDrawings 或者 XPS 浏览器打开查阅。

其它插件

1、3DVIA SolidWorks Plugin

读取多种 CAD 三维数据，生成轻量化压缩模型。支持输出 Office、PDF、HTML、SVG 等多种格式。用来制作装配拆解说明、维修手册、技术图解、零件目录、交互式 3D 动画、网页产品目录。

2、CAMWorks 2010

SolidWorks 认证黄金级 CAM 加工软件。拥有自动识别加工特征 AFR 和交互特征识别 IFR，加工编程和三维模型双向关联，模型更新后，加工程序自动同步，省去重复编程工作。

3、elecworks 3D Layout

电气机柜三维布局软件，基于 SQL Server 数据库，输出电气原理图、单线图、IO 清单等图纸，实现 SolidWorks 三维模型和电气原理图符号双向实时同步更新。

4、elecworks Wiring and Routing

电气布线附加模块，依据接线图纸，在三维装配中完成电缆布线，实时计算电缆长度并更新零件明细表。

第三方插件 Geartrax

齿轮副设计插件，在 SolidWorks 内部完成齿轮实体建模。输入模数、齿数、压力角等参数，自动生成精准渐开线齿形。支持直齿轮、斜齿轮、锥齿轮、蜗轮蜗杆、链轮、同步带轮、花键等；支持公制英制，变位自动计算，适配塑料齿轮设计标准，齿廓曲线可以直接导入草图。

Xpress 系列简易分析向导插件

1.SimulationXpress：有限元简易分析工具。

2.FloXpress：流体简易分析工具。

3.DFMXpress：零件可制造性校验，识别容易造成加工困难、提升生产成本的设计缺陷。

4.DriveWorksXpress：参数化设计自动化工具，基于规则批量生成大量模型变体。

5.Sustainability：产品生命周期计算评估软件。
