一款AI建库软件介绍

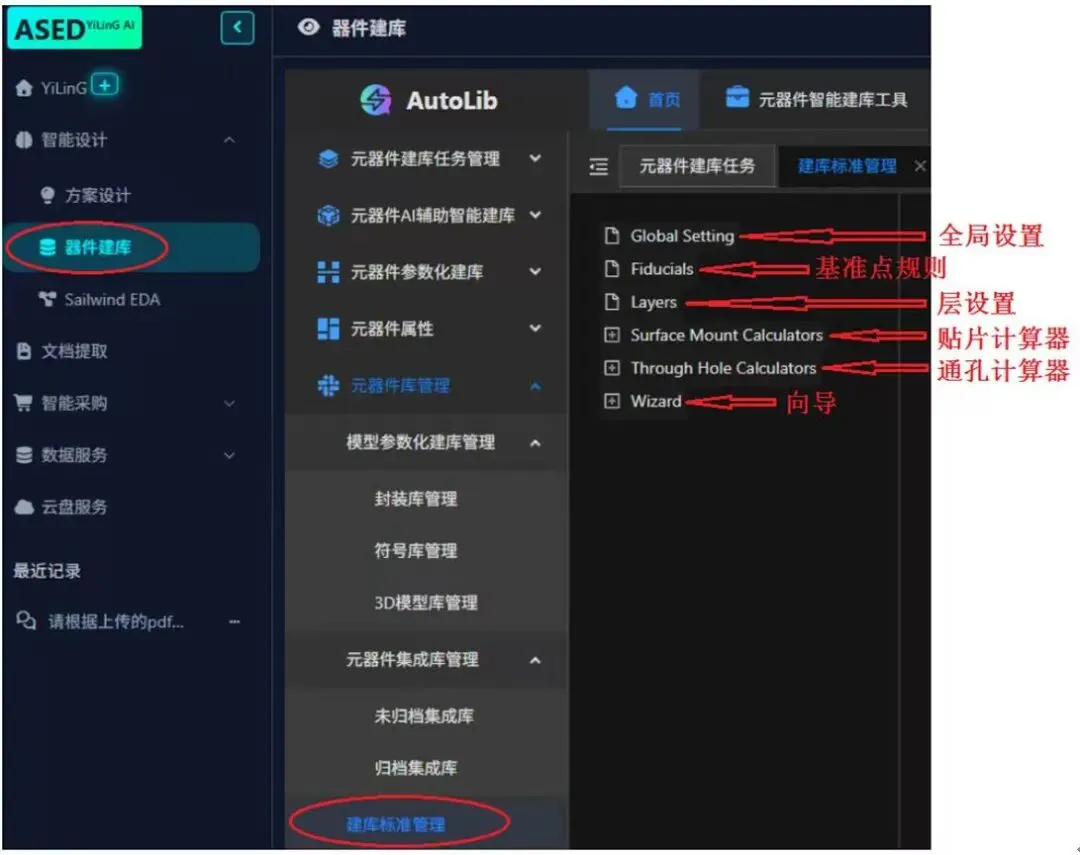

一款AI建库软件介绍一、内嵌库设计标准 1、标准概要 标准分五类：1) 全局设置（与库类型无关的参数）2) 基准点3) 层4) 贴片元器件5) 通孔元器件

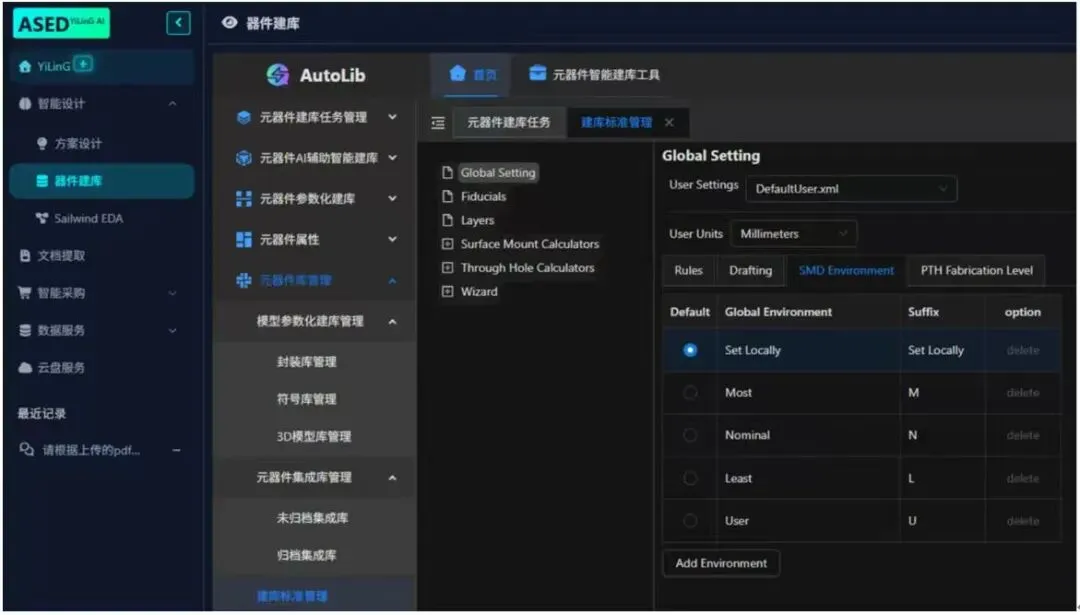

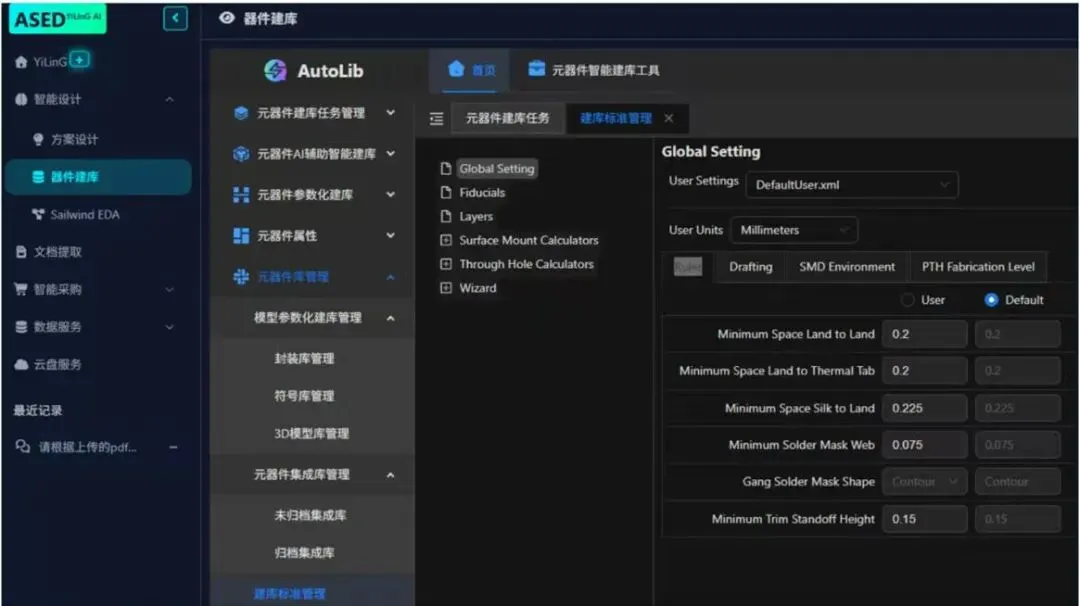

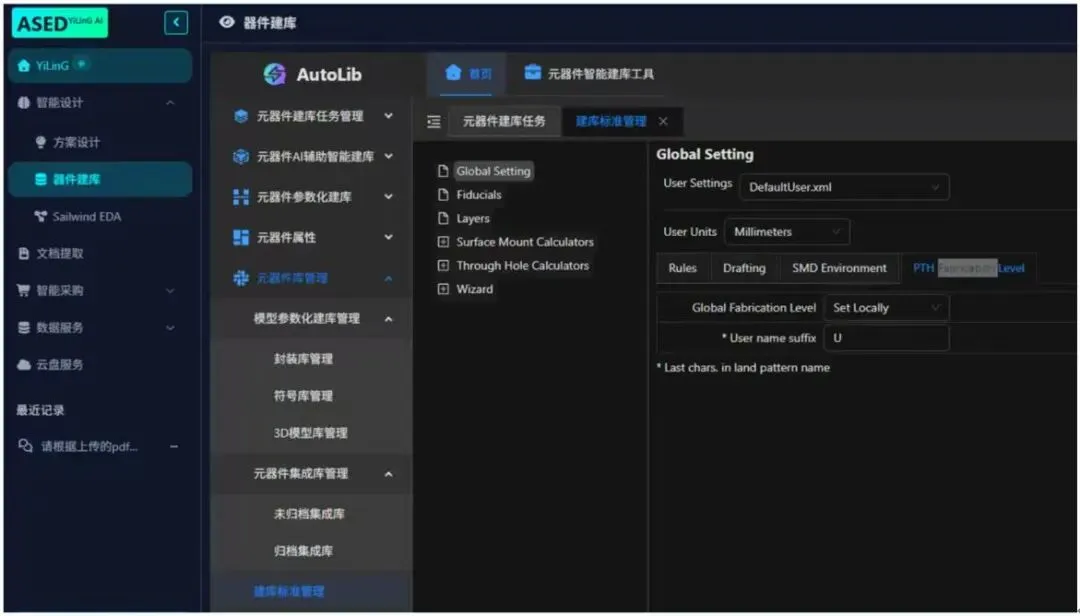

各类标准详情如下： 1.1 Global Setting 包含：Rules、Drafting、SMD Env、THT Fabrication Level。四类详情如下： 1、Rules 包括：焊盘与焊盘、焊盘与散热焊盘、丝印与焊盘、阻焊开窗、STANDOFF信息，内嵌默认值，也可自己调整。

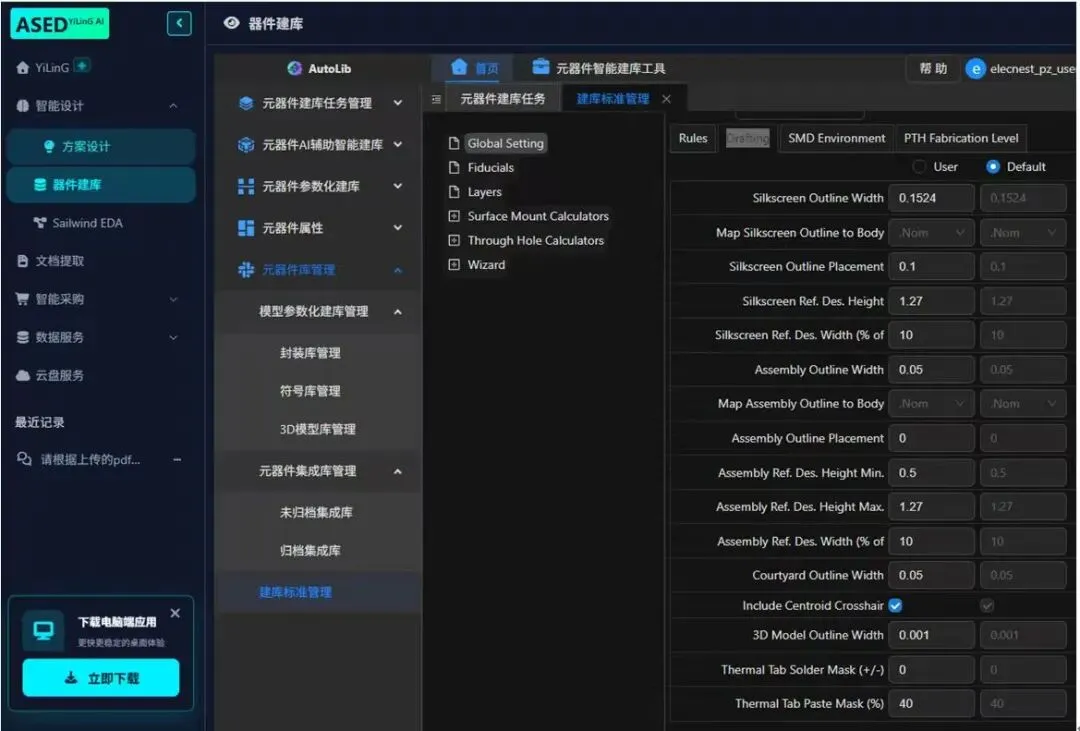

2、 Drafting 定义了Silkscreen、Assembly、Ref等图形、字符信息，以及Courdyard、T-Pad阻焊、钢网等参数。内嵌默认值，也可自己调整。
3、SMD Env. 设置Level A/B/C，可自定义，也可增加新的参数。
4、THT Env. 设置Level A/B/C，可自定义。

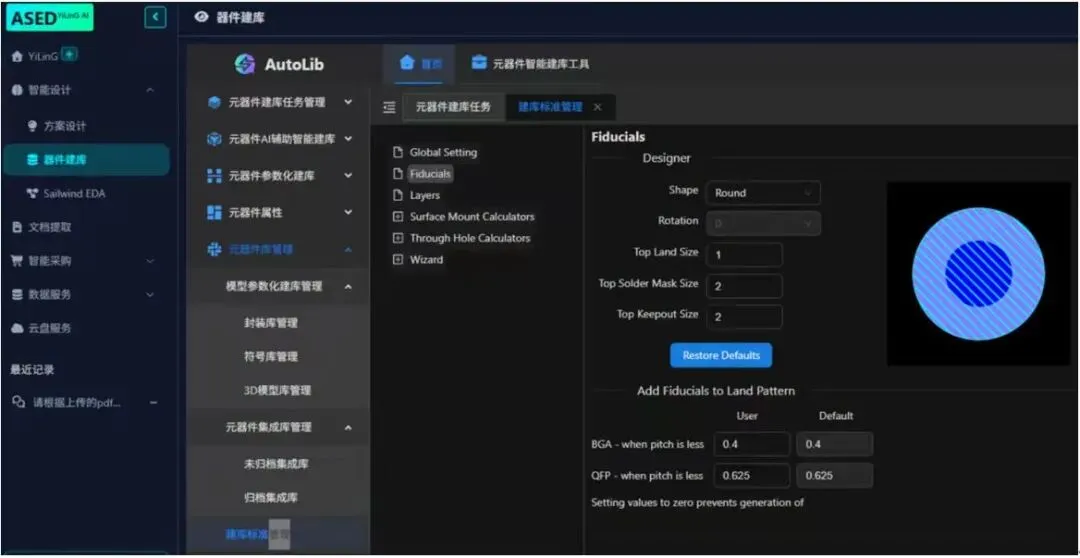

1.2 Fiducials 全局MARK及器件MARK参数设置，包括MARK焊盘形状、尺寸，以及阻焊开窗、禁布尺寸。

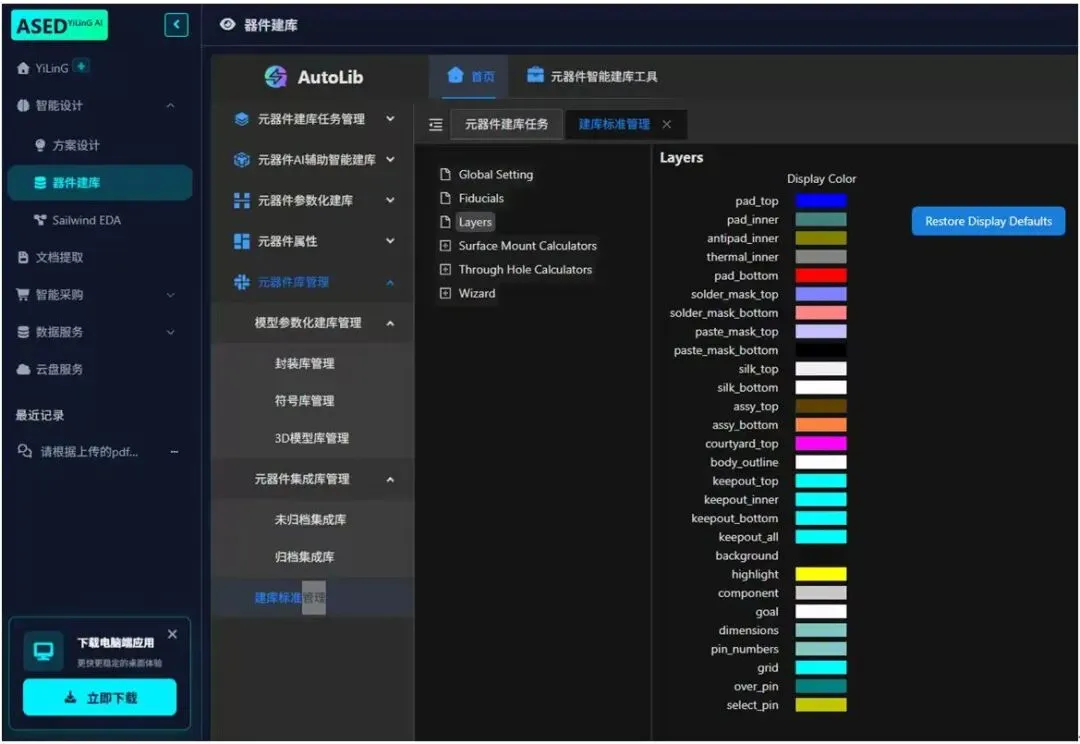

1.3 Layers 设置各层颜色。

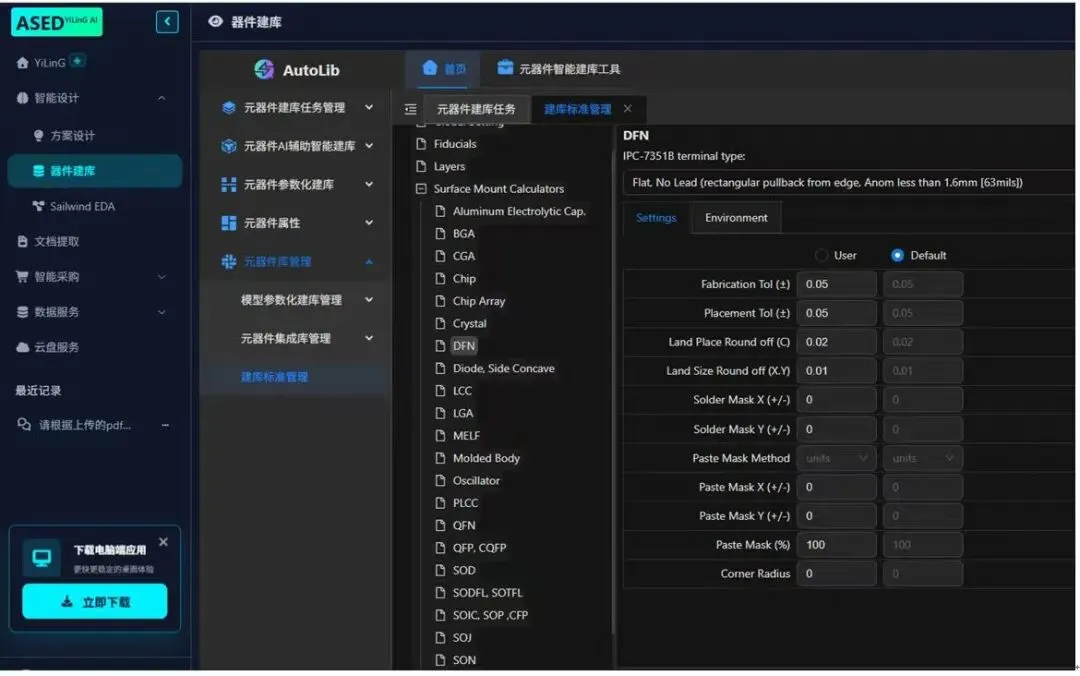

1.4 Surface Mount Calculators 包含23种封装类型参数设置，如：BGA、CGA、CHIP、DFN、LCC、LGA、SOIC、MELF、QFN、SOT、TO……等，内嵌标准设置，可自行编辑更改。

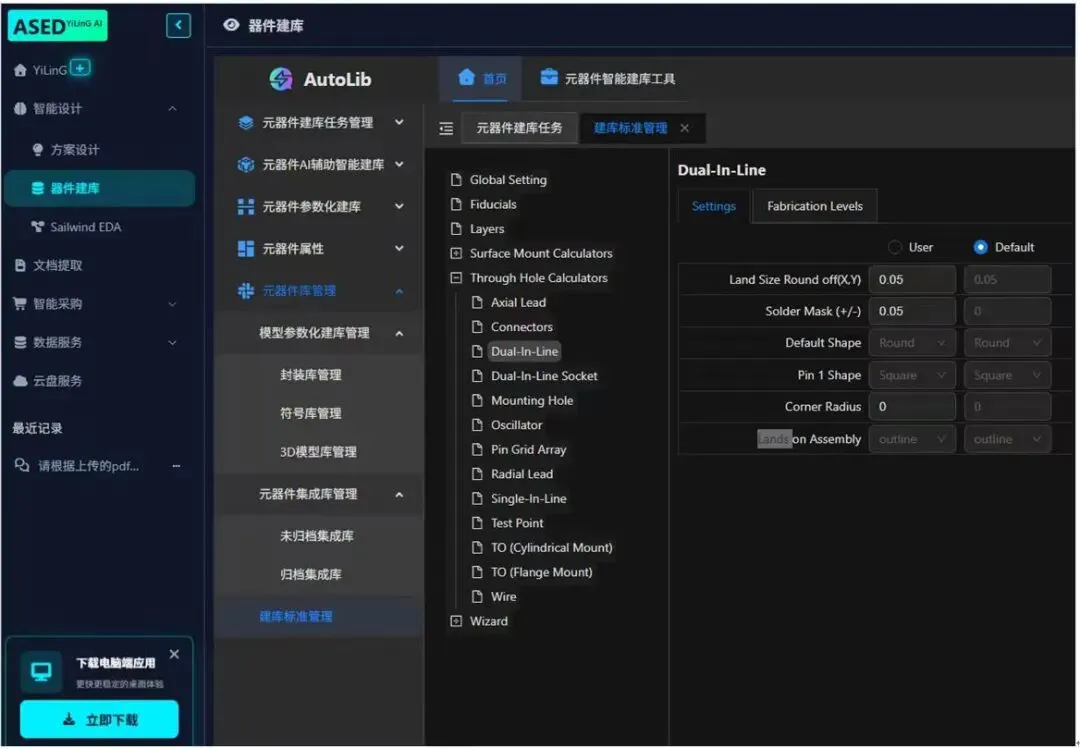

1.5 Through Hole Calculators 包含13种封装类型参数设置，如：Axial、Connector、DIP、SIP、Radial、Mounting Hole、Test-Point……等，内嵌标准设置，可自行编辑更改。

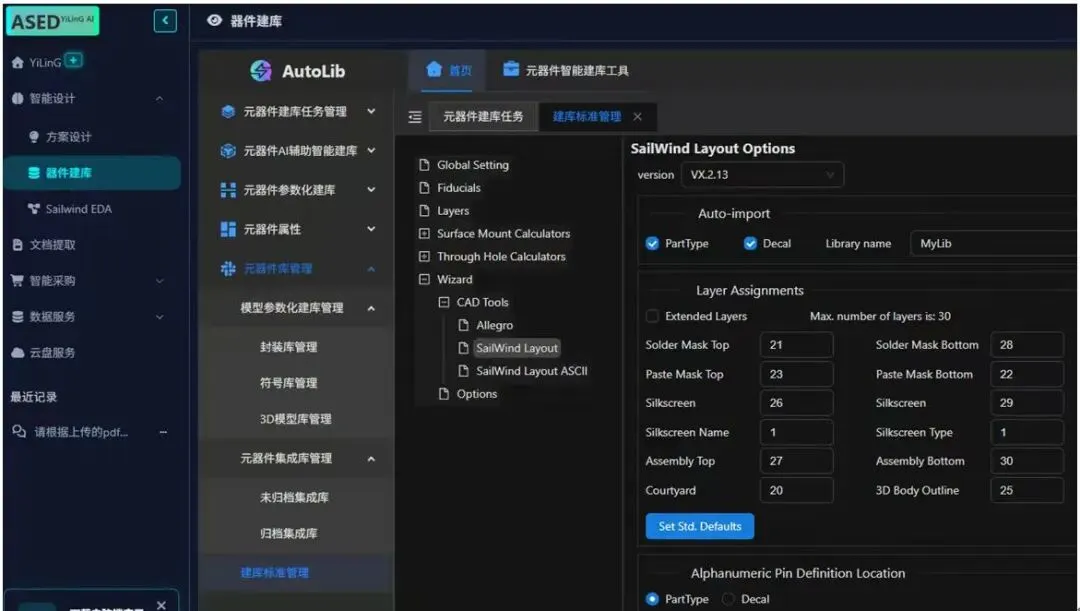

1.6 Wizard 包括CAD Tools和Options两项 1、CAD TOOLS 可选Allegro、SailWind Layout、SailWind Layout ASCII,进行层配置。

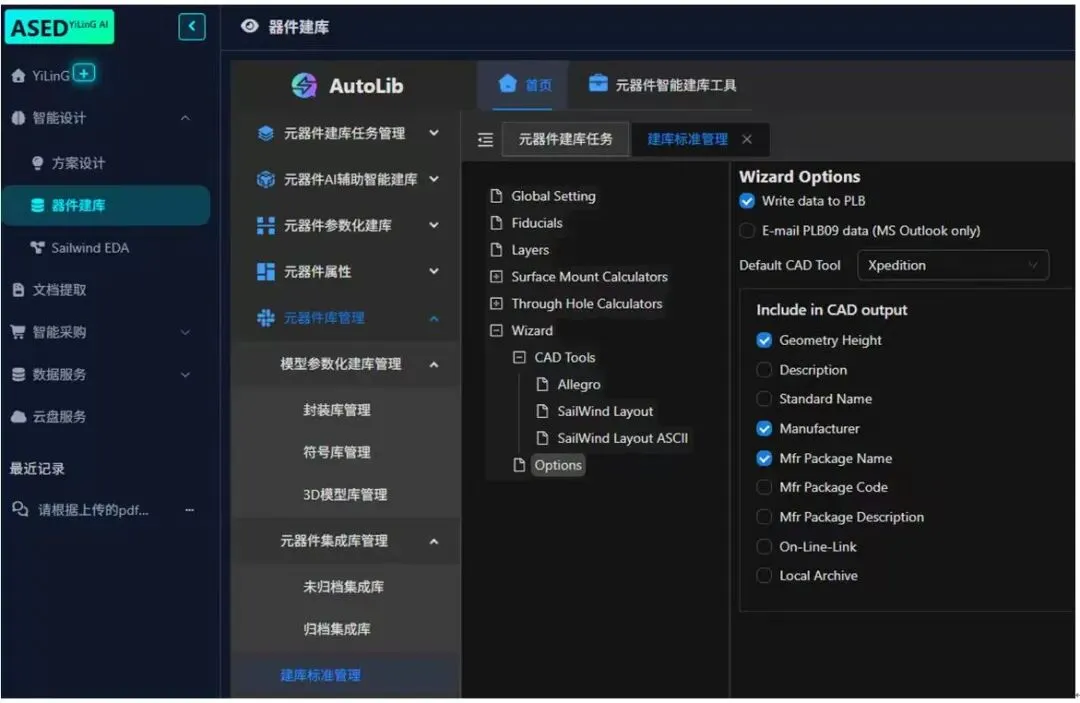

2、Options 可选CAD tool，除CAD TOOLS涵盖的三种工具外，还增加Expedition、ORCAD PCB可选。
二、库设计步骤 1、原理图符号 1）导入器件资料

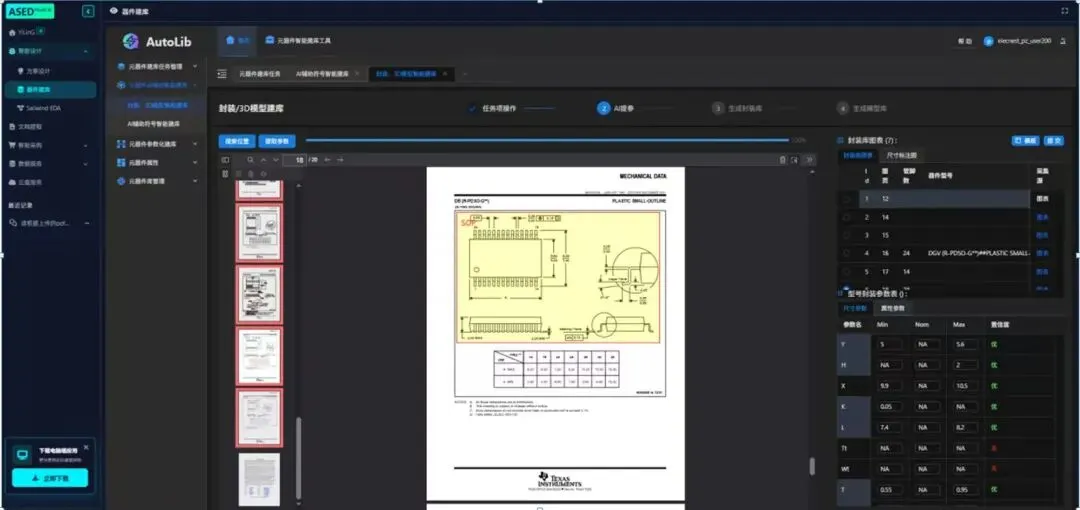

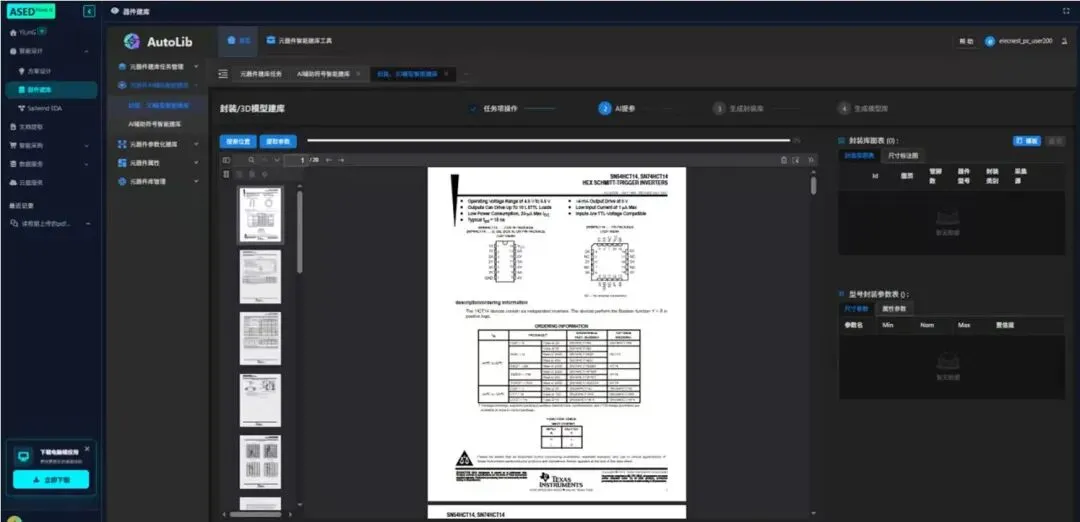

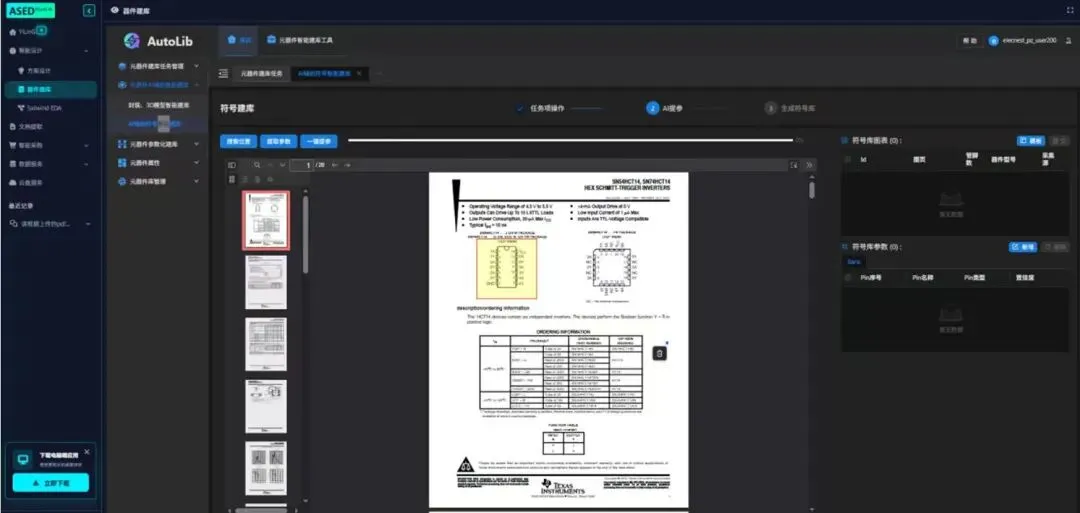

2）位置搜索及参数提取 自动搜索：
手动框选：

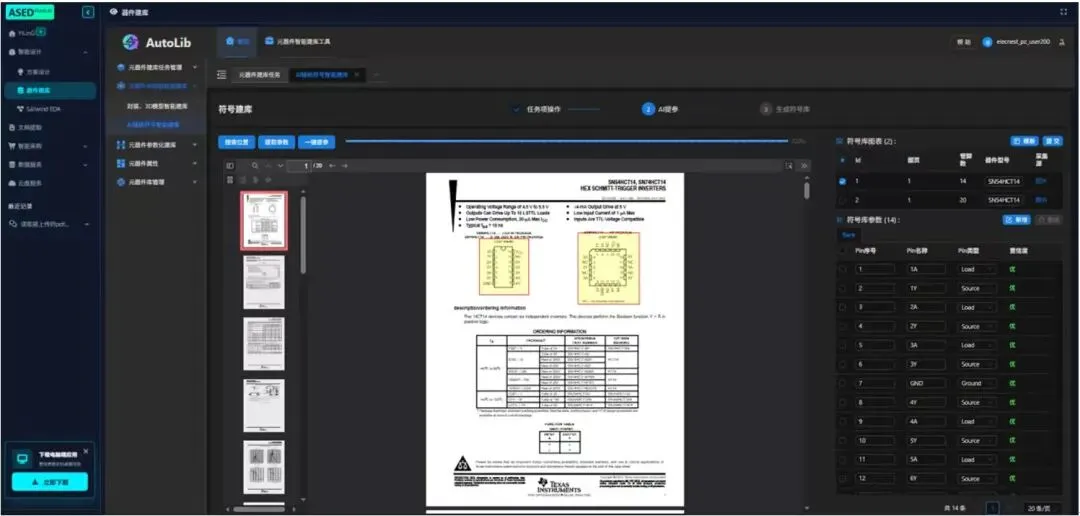

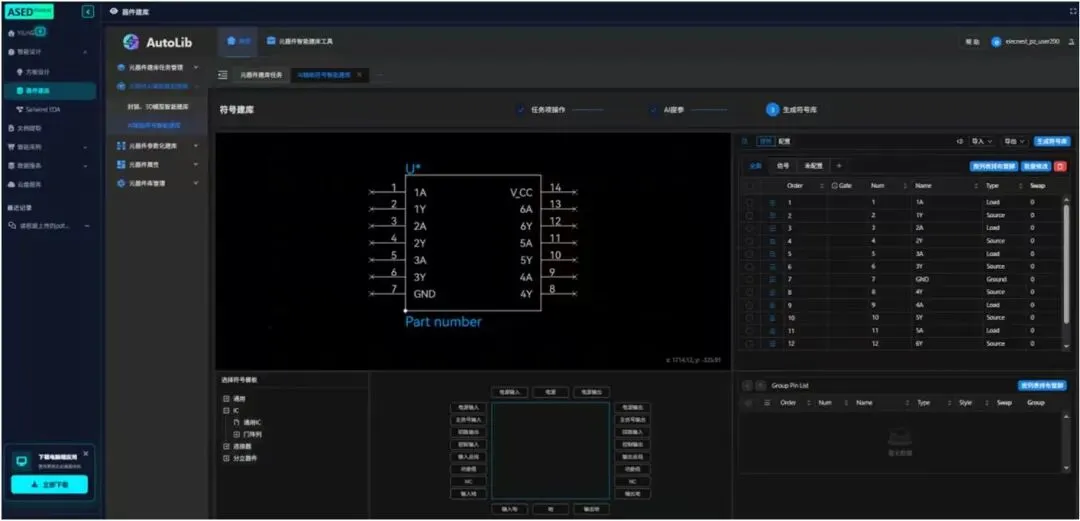

3）生成原理图符号
2、CELL设计 1）位置搜索及参数提取
2）生成CELL

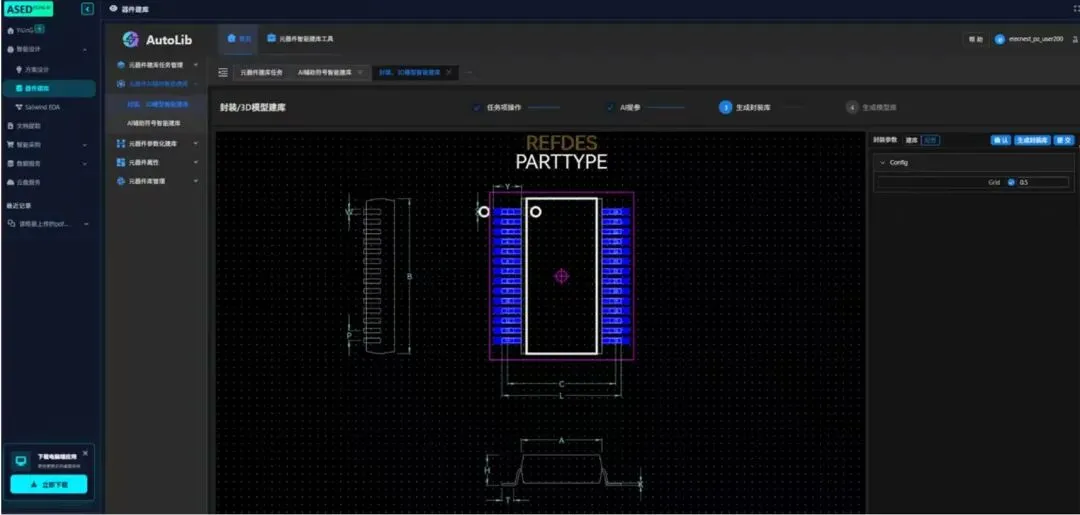

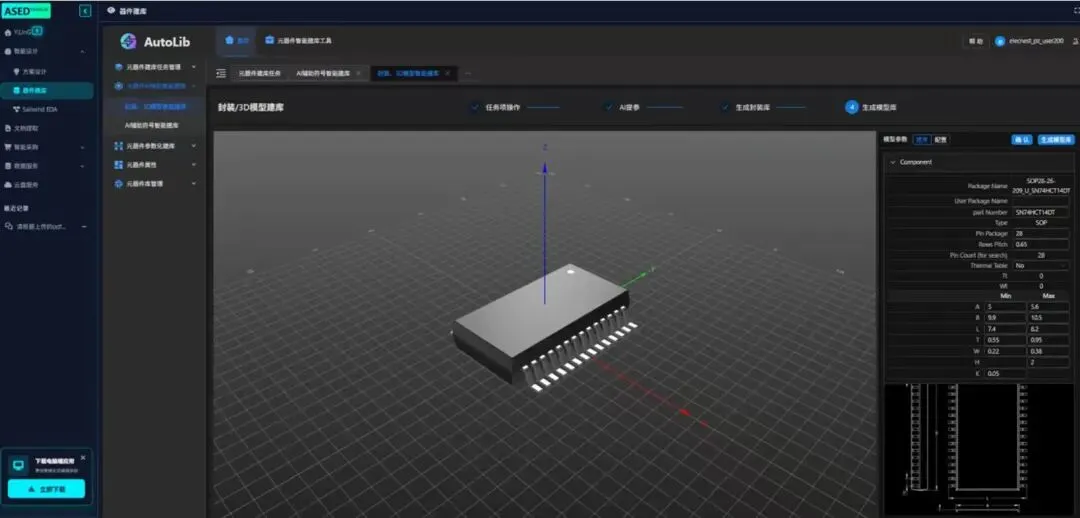

3、生成3D模型

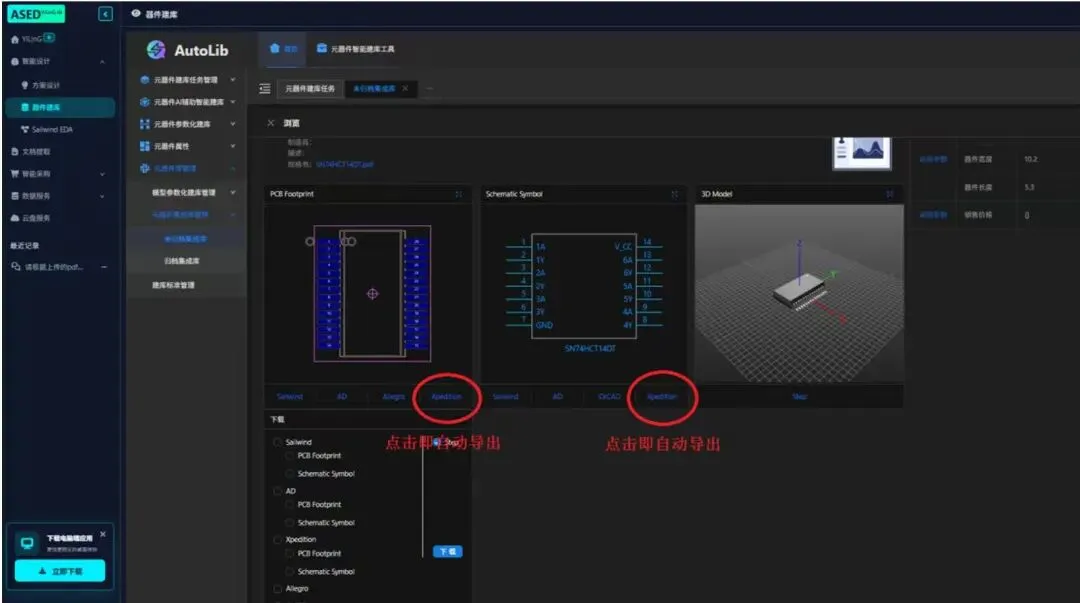

4、导出库文件（我司EDA是Mentor，故导出Expedition格式）
三、AI建库软件工具优劣 优：1、软件已内嵌IPC标准，建库时默认；2、企业自行编制的标准，也可嵌入其中；3、提升库（Symbol 和Cell）设计效率，复杂器件效率提升尤其明显；4、中心库管控转化为规则维护，规则透明且固化；5、建库工作转化为工具应用，弱化个人因素影响。库设计质量由内嵌规则决定，而非某库设计工程师。 劣：1、增加导入导出工作；2、导出文件格式与EDA工具及版本相关（需验证）。 目前只短时间试用，谁在工作中实际应用过同类工具，感受如何，评论区聊聊。 关注“PCB全链路笔记”，坚持分享PCB全链路知识。
