【定向软件分享】迹映 TraceReel:让路线成为影像

TRACEREEL

迹映

定向运动的轨迹影像合成工具

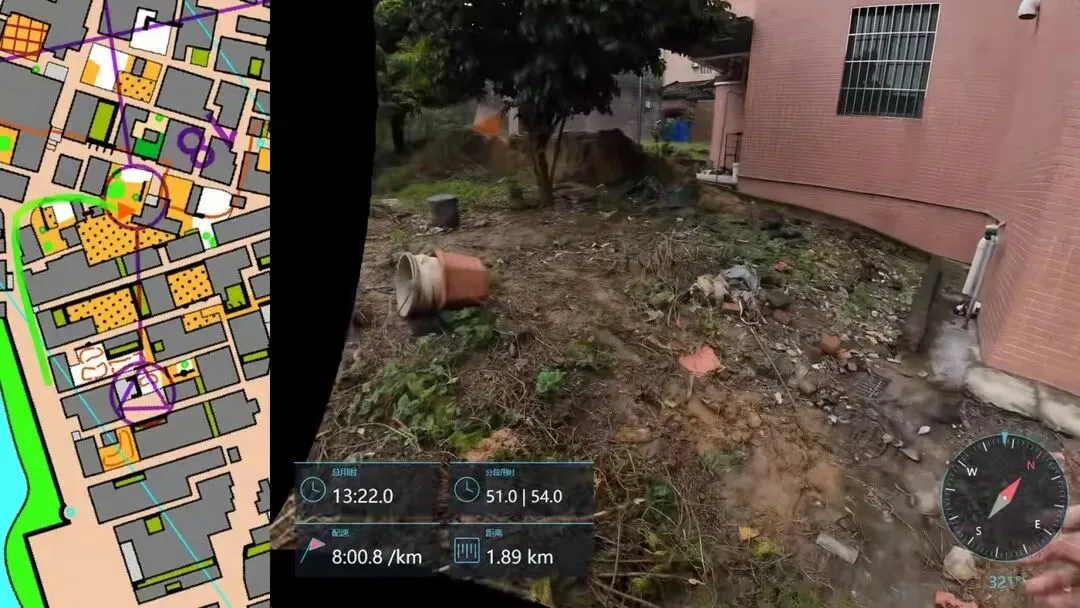

把地图、轨迹、录像与运动数据，合成一条可以直接分享的视频。

WINDOWS 10 / 11 · GPL-3.0-OR-LATER · GITHUB WATERFISHJ/TRACEREEL

迹映（TraceReel）是一款面向定向运动的轨迹影像合成工具。它用 Rust 编写，从 OrientView 重构而来，兼容 QuickRoute 的工程与导出素材，内置 Gyroflow 防抖核心，使用 FFmpeg 完成视频导出。

它的目标很明确：让「做一条定向视频」这件事，在一个软件里从头走到尾。

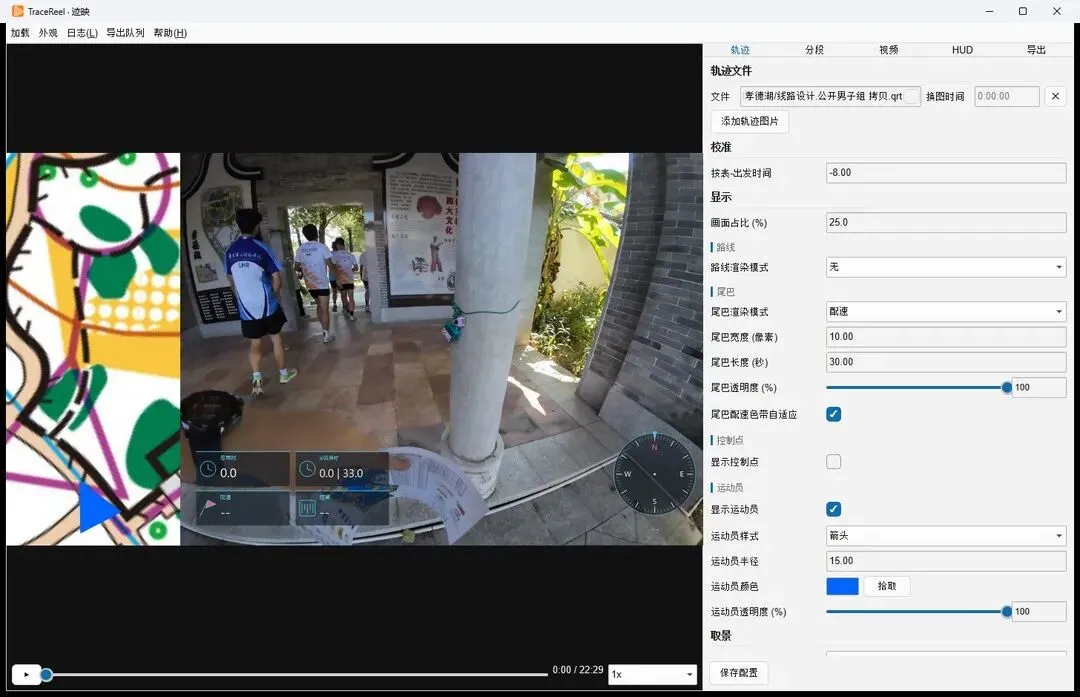

迹映面向的是需要把「地图与轨迹」和「比赛录像」结合起来的场景，主要用户是定向越野运动员、教练与赛事记录者。它的使用方式接近传统的视频剪辑软件：导入素材，调整画面，然后导出。

区别在于，它理解定向比赛的结构——地图、轨迹、分段、成绩条、运动数据，都是软件里的一等素材，而不是需要手动对齐的外部文件。

一条典型的制作流程分为四步：准备素材、对齐时间轴、调整画面、导出成片。下面按这四步介绍。

准备素材

一次制作通常需要三类素材：带轨迹的地图（QuickRoute 工程或导出的地图图片）、比赛录像，以及可选的成绩条照片。

相比旧版 OrientView，这一步最大的变化是素材类型被统一收进了同一个工程：地图、多段录像、成绩条、GPX 轨迹可以一次导入，不需要先在别的工具里把录像拼好，也不需要在软件之间来回拷贝文件。

对齐时间轴

导入之后，素材会排在同一条时间轴上。录像片段按顺序首尾相接，分段点可以直接从成绩条识别导入，也可以手动填写；地图可以设置换图时刻，播放到该时刻时自动切换。

这一步是迹映与旧流程差别最明显的地方。旧版需要手动填写每一个分段的时间，且录像如果不完整，要先在外部工具里拼接；迹映把这两件事都放进了时间轴本身。

调整画面

画面部分包括三项：地图与录像的画面占比、HUD 数据层的显示内容与位置、以及陀螺仪防抖的强度与视野。

地图在画面中占多大比例可以调整；HUD 可以显示用时、分段、配速、距离、心率、海拔与指南针；防抖则调用 Gyroflow 的核心，从视频自带的惯性传感器数据重建相机运动。

导出

导出基于 FFmpeg，可选择 H.264、HEVC 或 AV1 编码，调用显卡硬件加速，按全部、逐段、自定义分段或自定义时间四种范围输出。

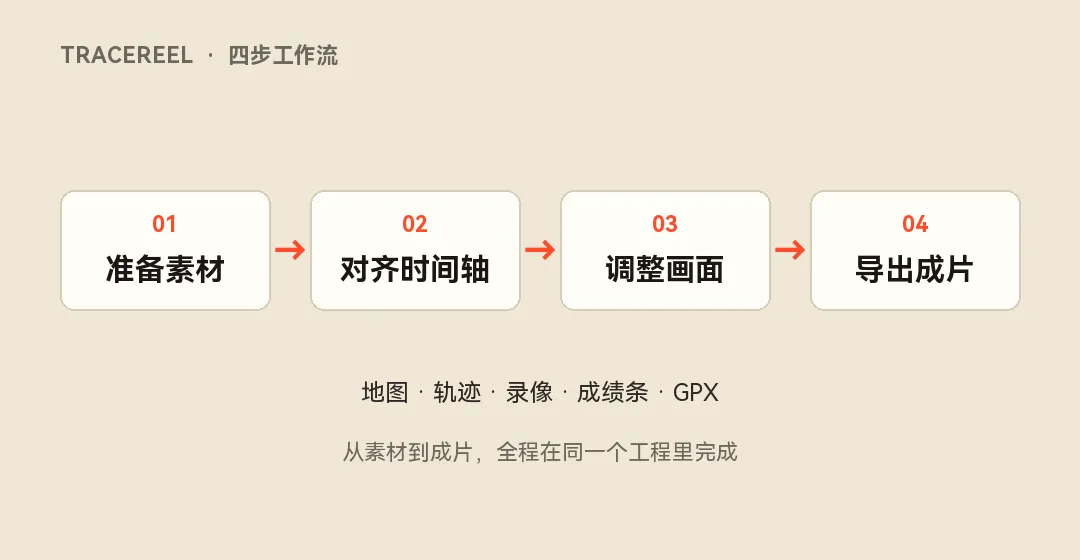

— 工作流示意图

多地图与换图时刻

旧版 OrientView 一次只能使用一张地图。遇到反图或换图的比赛，要么先用图像工具把多张地图拼成一张，要么只保留其中一段画面。

而这类比赛并不罕见。以 2025 年香港週年定向錦標賽（长距离）为例，官方赛程是：

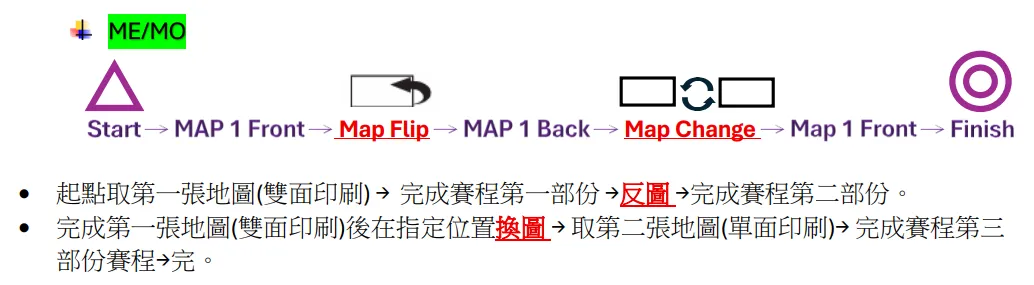

— 第一张地图双面印刷，反图后在指定位置换图

一场比赛里，选手会经过不止一张地图。— 一场比赛三张地图

迹映的做法是：支持一次导入多张地图，按顺序排列，并允许为每张地图设置换图时刻。换图时刻可以按出发时刻计算，也可以绑定到某一个分段的起点；播放与导出都按这个时间切图，预览中看到的换图位置就是成片中的位置。

需要说明的是，软件不会从录像中识别翻图动作，换图时刻由使用者指定，之后可以随时修改。

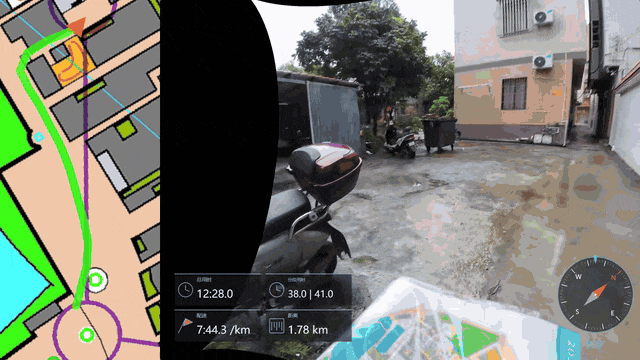

— 播放到设定时刻，地图自动切换

多段视频拼接

旧版流程里，被相机分段录制的比赛，要先在别的剪辑软件里拼成一条，再导回工程。

迹映把这一步收进了自己：支持按顺序添加多段录像，统一到一条时间轴上首尾拼接，每段保留自己的源音轨，接缝处做 30 毫秒的等功率交叉淡化，避免声音突然中断。

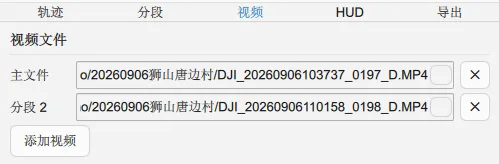

— 主文件与分段文件按顺序加入

成绩条识别

迹映内置本地 OCR，可以直接从成绩条照片中识别分段成绩。

识别在本机完成，照片不会上传到服务器；置信度较低的单元格会被标记出来，疑似重复打卡也会给出提示，并可以选择合并时间。

软件支持照片自由旋转：拍歪的成绩条可以直接拖动圆钮转正，四角手柄跟随照片旋转，不需要重新拍照识别。

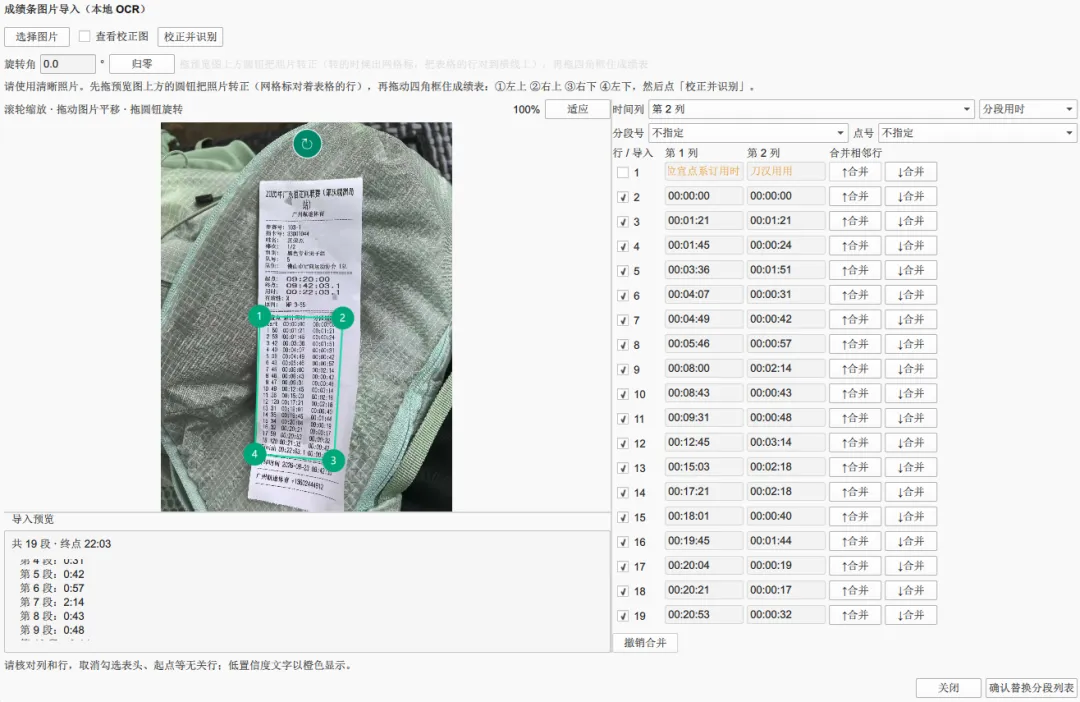

— 成绩条OCR识别导入

HUD 数据层

迹映可以把轨迹数据以 HUD 的形式叠加在画面中，支持用时、分段、配速、距离、心率、海拔与指南针七类读数。

数据默认来自 GPX 文件；未指定 GPX 时，软件会使用轨迹文件自带的时间轴作为兜底，因此只导入 QuickRoute 工程也能显示配速、距离与指南针，但海拔与心率仍需要 GPX。指南针显示的是轨迹航向，不代表相机的实际朝向。

HUD 控件的位置与大小可以手动调整，调整结果可以保存为模板，供后续工程复用。HUD 的显示范围可以选择贴合视频画面，或铺满整幅画面。

— HUD 数据层与罗盘

Gyroflow 防抖

迹映内置了开源防抖软件 Gyroflow 的核心，与原生 Gyroflow 1.6.3 使用相同预设，逐帧对齐。

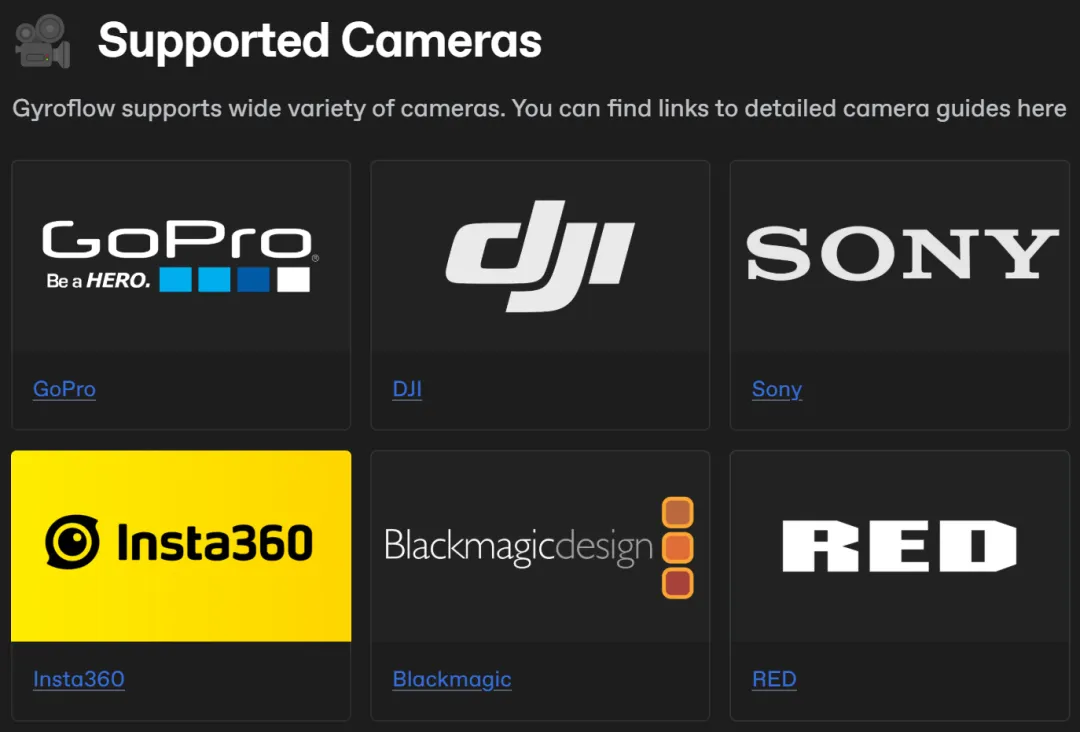

防抖依赖视频中记录的惯性传感器数据，但并不是所有相机都会把这类数据写进视频，不同机型的开启方式与录制参数也不相同。Gyroflow 官方维护了一份可用机型与设置说明（https://docs.gyroflow.xyz/app/getting-started/supported-cameras），实际使用前应以这份清单和对应机型的说明为准。

以 DJI Action 4 为例：需要关闭机内防抖、使用广角模式，并在 2.7K 或 4K（4:3）24～60 帧、或 2.7K 或 4K（16:9）100/120 帧下录制，视频中才会带有陀螺仪数据。

满足条件后，迹映读取这些数据，重建相机运动轨迹，再消除抖动。相比 OrientView 的纯画面识别防抖，陀螺数据方式更稳定，也能保留更完整的广角视野；画面四角的弧形黑边就是防抖补偿留下的痕迹。前提是视频中确实有可用的陀螺数据。

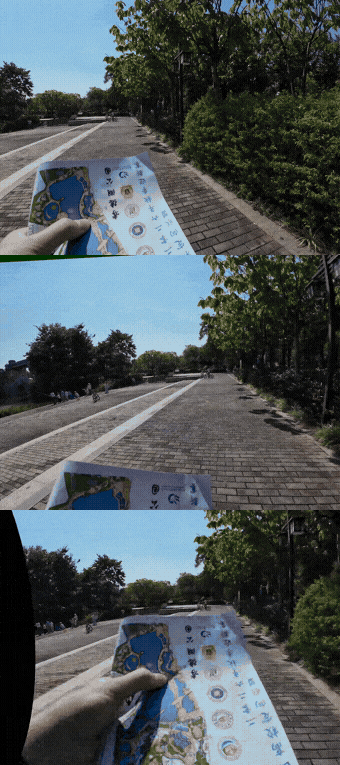

— 同刻三路对比，自上而下为源片、画面识别防抖、Gyroflow 防抖

导出能力

导出模块基于 FFmpeg。格式支持 H.264、HEVC 与 AV1；编码优先调用显卡硬件加速（QSV、NVENC、AMF），硬件不可用时自动回退到软件编码。

分辨率提供「与原始视频一致」，以及 3840×2160、1920×1080、1280×720 三档 16:9 尺寸和 2880×2160、1920×1440、1440×1080 三档 4:3 尺寸；帧率可选与原始视频一致、60、30、24 帧；导出倍速从 0.8× 到 4×。

导出范围分为四挡：全部、逐段导出、自定义分段、自定义时间。比赛时间很长时，可以先倍速再导出；若素材中没有录像，也可以只导出地图轨迹回放。

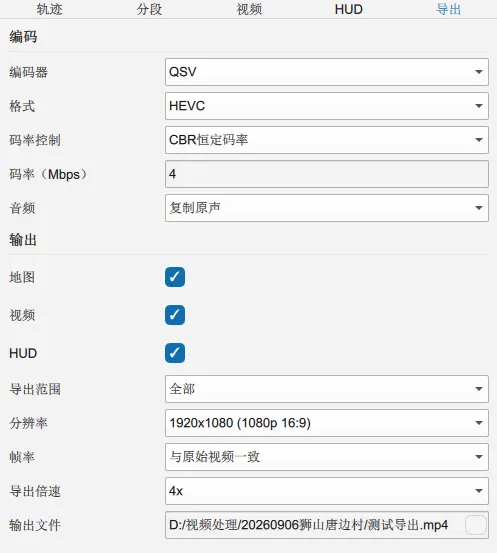

— 编码器、格式、范围、分辨率与倍速

迹映由 OrientView 重构而来，两者在素材兼容与核心流程上保持连续，差异主要在制作效率与功能覆盖。

迹映目前提供 Windows 10 / 11 x64 的便携包，完整解压后双击 TraceReel.exe 即可运行，不需要另外安装运行库。

便携包没有做代码签名，Windows 可能提示「未知发布者」，选择「仍要运行」即可；每个发布文件旁边都有 .sha256 校验值。源码与便携包都发布在 GitHub 的 Release 页面，也可以自行编译。

硬件编码依赖对应的显卡与驱动；不可用时软件会自动回退，不影响导出结果。

后续的重点仍是导出画质、轨迹与 HUD 数据的呈现。功能建议与问题反馈可以通过 GitHub issue 提交。

迹映想解决的问题并不复杂：让定向比赛的素材，在一个软件里完成从导入到导出的全过程。

项目开源在 GitHub（WaterFishJ/tracereel），遵循 GPL-3.0-or-later，欢迎使用与反馈。
