如何用Ai工具绘制实验设计示意图?
如何用Ai工具绘制实验设计示意图?

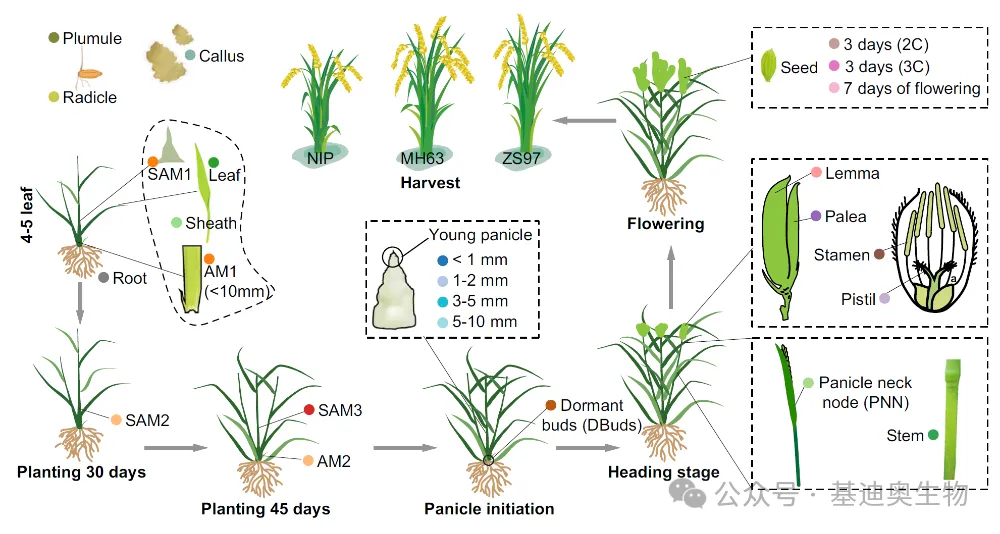

之前，在《如何绘制NC文章漂亮的实验设计示意图？》一文介绍了如何使用 Adobe illustrator 绘制下图这样的实验设计示意图，图非常精美，但整个绘图过程也非常耗时！

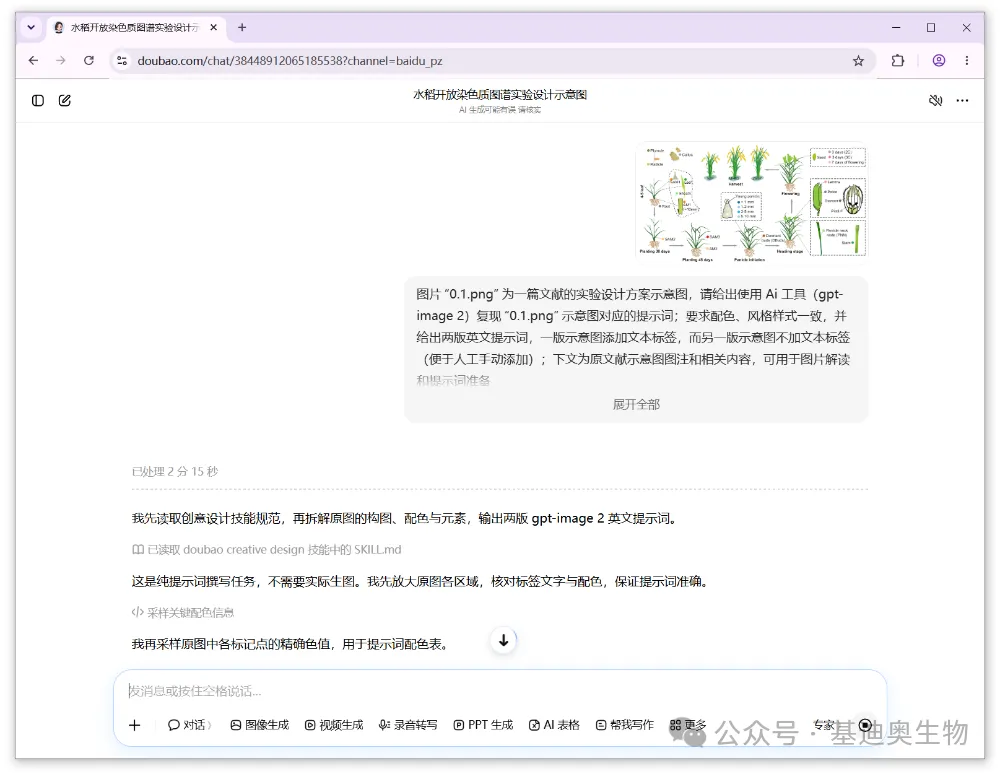

（Nature Communications，2024） 那么，如何使用Ai工具轻松复现上图这般专业的实验设计示意图？由于AI工具生成的图片不方便编辑，这里推荐先用AI工具出一张不含文本标签的干净底图，再用Illustrator 手动添加标签，生成可直接调整文字的“半矢量”图！ 对于绘图提示词的准备，我这里直接使用豆包进行生成。将原文的示意图上传为附件，并直接复制原文示意图的图注和相关描述内容用于图片解读和提示词准备，如下图。

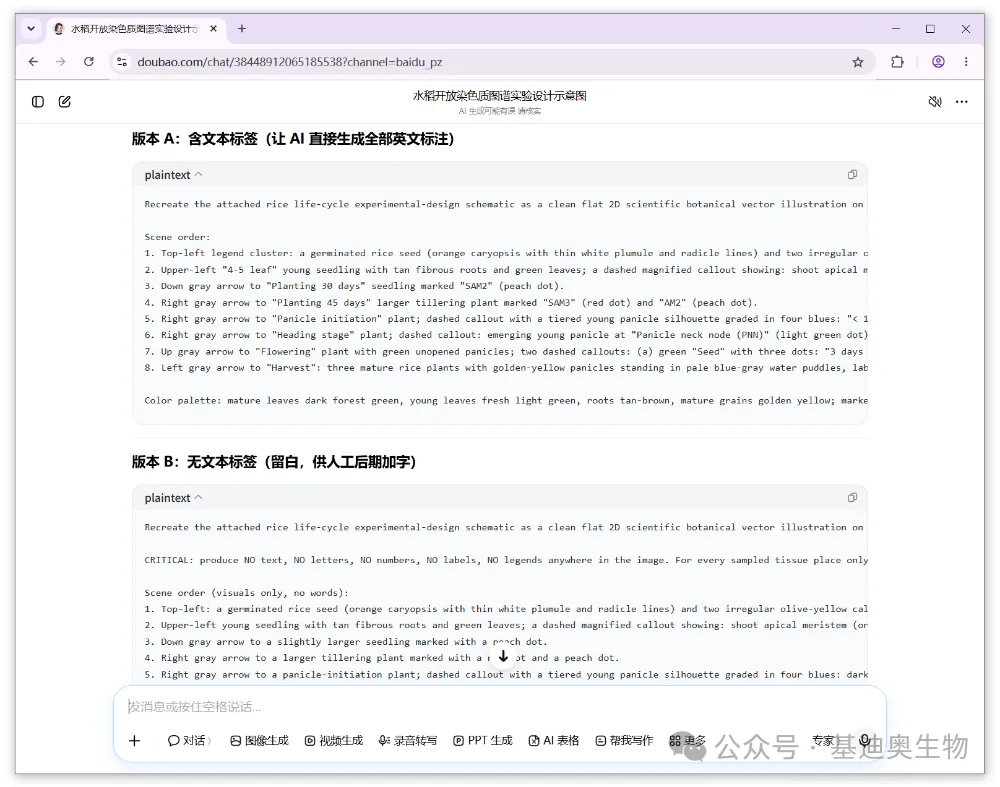

参考提示词： 图片“0.1.png”为一篇文献的实验设计方案示意图，请给出使用 Ai 工具（gpt-image 2）复现“0.1.png”示意图对应的提示词；要求配色、风格样式一致，并给出两版英文提示词，一版示意图添加文本标签，而另一版示意图不加文本标签（便于人工手动添加）；下文为原文献示意图图注和相关内容，可用于图片解读和提示词准备 示意图图注和相关内容： Fig. 1 | Characterization of an open chromatin landscape in rice. a ATAC-seq and RNA-seq experiments were conducted in three varieties (Nipponbare, Minghui 63, and Zhenshan 97) of rice in various tissues across the entire life. Plant materials, ATAC-seq, and RNA-seq experiments Three rice varieties, Nipponbare, Zhenshan 97 and Minghui 63, were planted in a field in Wuhan, China in the summer of 2020 and were used to obtainmost of the tissues or organs used in this study. Details of the sampling are listed in SupplementaryData 1.We followed our previously established method to perform UMI-ATAC-seq experiments12. RNA was isolated using TRIzol reagent (Invitrogen Life Technologies), and sequencing libraries were prepared using the MGIEasy RNA Library Preparation Kit. The libraries were subsequently sequenced on the MGISEQ-2000. 经过深度思考，豆包很快给出了两版英文提示词：版本A含文本标签（让AI直接生成全部英文标注），版本B无文本标签（留白，供人工后期加字），我们可直接复制使用，如下图。

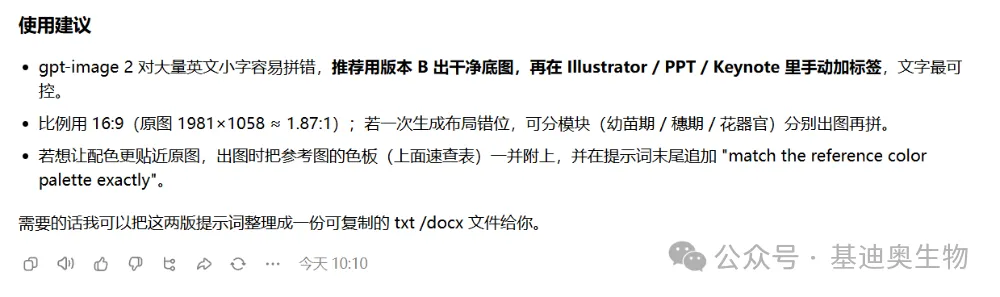

此外，豆包还一并给出了使用建议，并推荐用版本B出干净底图，再在Illustrator、PPT、Keynote里手动加标签，如下图。

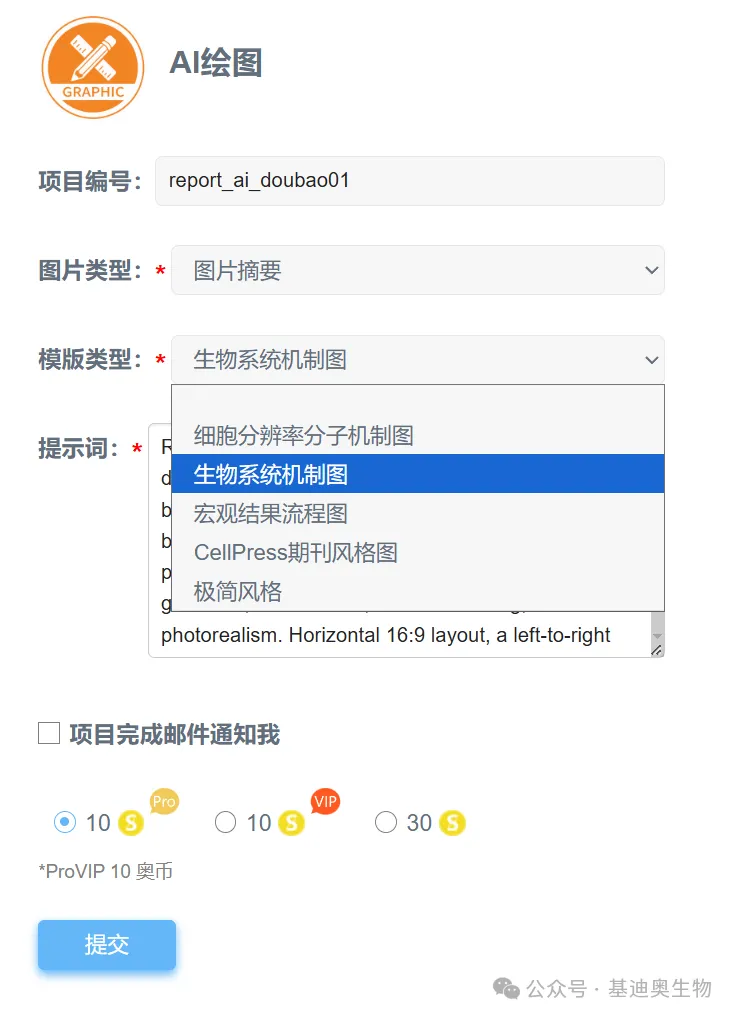

在Ai绘图工具页面，图片类型参数选择图片摘要，模板类型参数选择生物系统机制图，然后复制豆包给出的提示词粘贴到提示词文本框中，如下图。

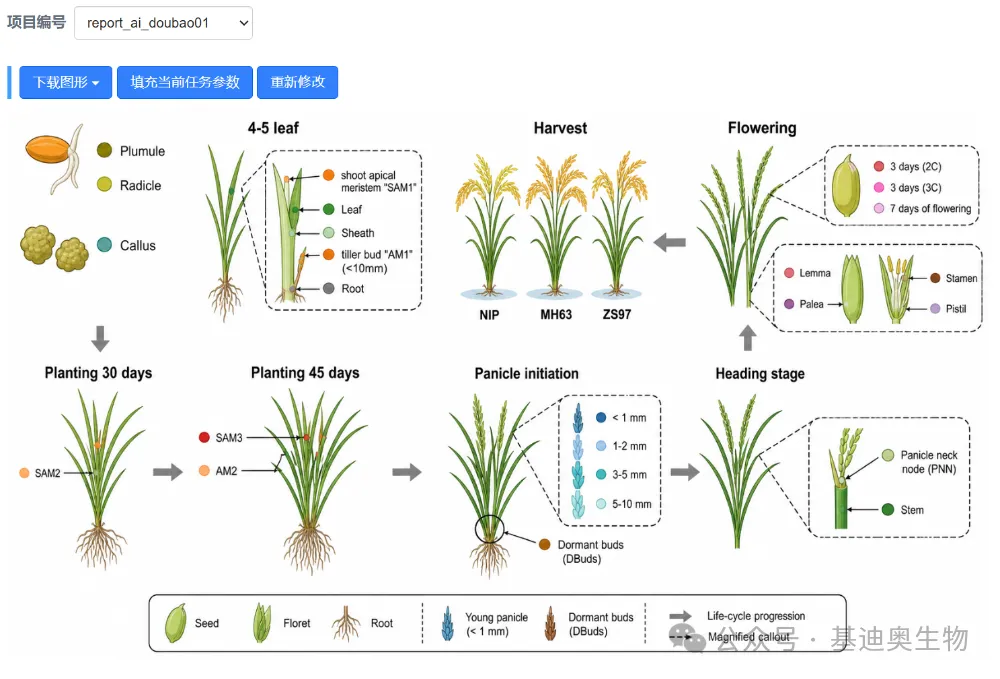

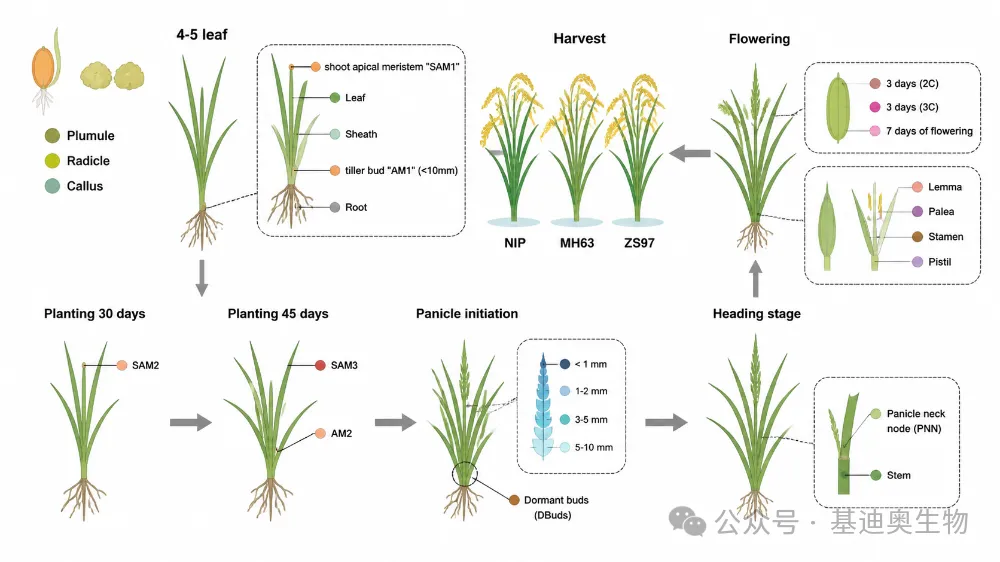

工具链接： https://www.omicshare.com/tools/home/report/report_ai_image.html 点击提交按钮后，在页面下方结果展示板块可查看绘图效果。如果直接使用版本A（含文本标签）的提示词，绘图效果如下。
另外，我们也可以点击填充当前任务参数按钮，将模板类型调整为宏观结果流程图，重新提交绘图任务，绘图效果如下。
同样的方法，我们也可以试试CellPress期刊风格图的绘图模板，绘图效果如下。

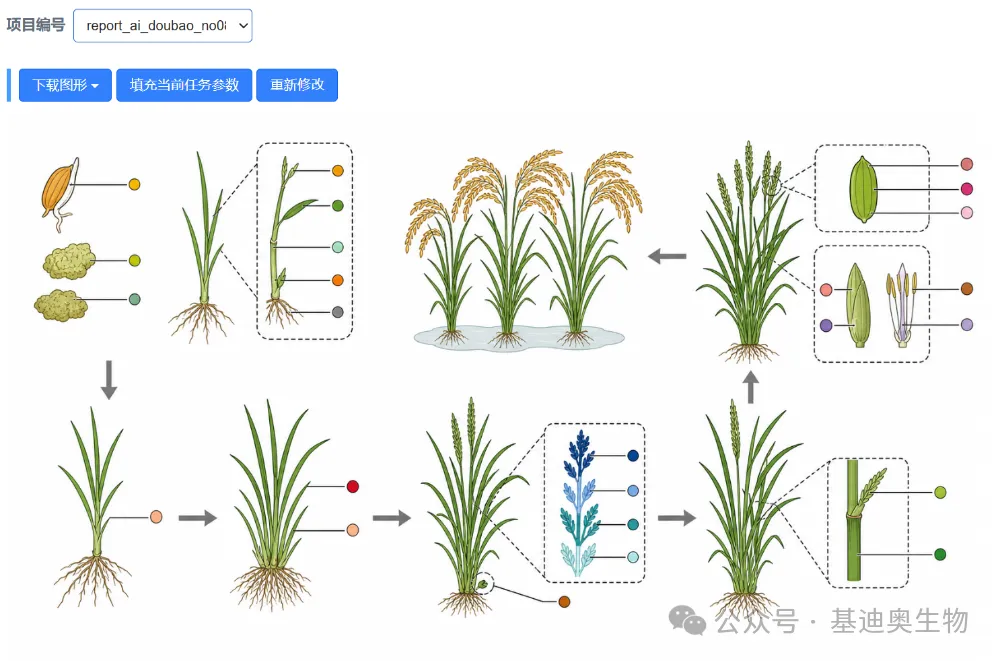

当然，我们换用版本B（无文本标签）的提示词重新提交，绘图结果如下。可以看到画面中只保留了各采样组织的指引线，没有任何文字，非常适合作为底图。点击下载图形按钮，图片会自动保存为PNG格式。

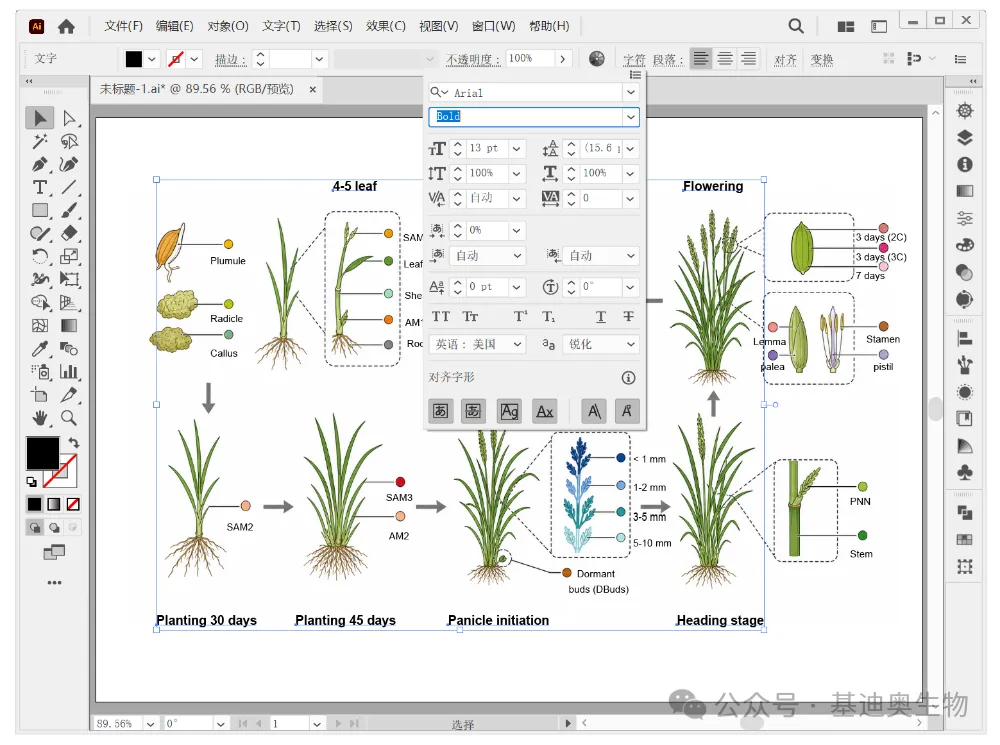

打开Adobe Illustrator，将下载好的无标签底图通过 文件/置入命令导入画布，然后使用文字工具即可添加文本标签，我们可在字符面板中设置字体样式，如下图。

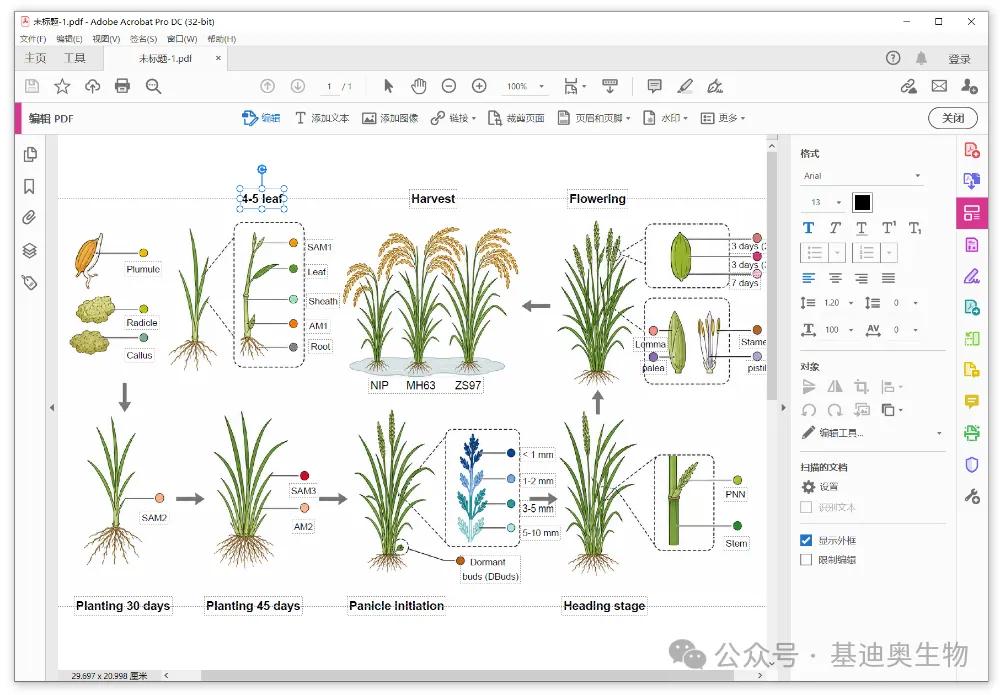

将全部标签添加完成后，通过 文件/存储为导出PDF格式文件。我们可以在Adobe Acrobat中打开导出的PDF，对文本标签进行调整，如下图。

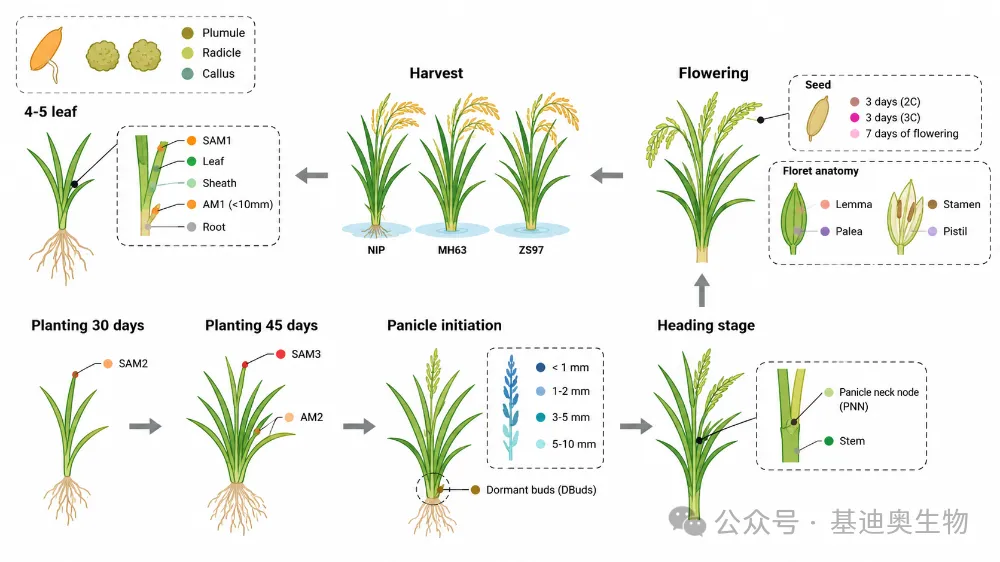

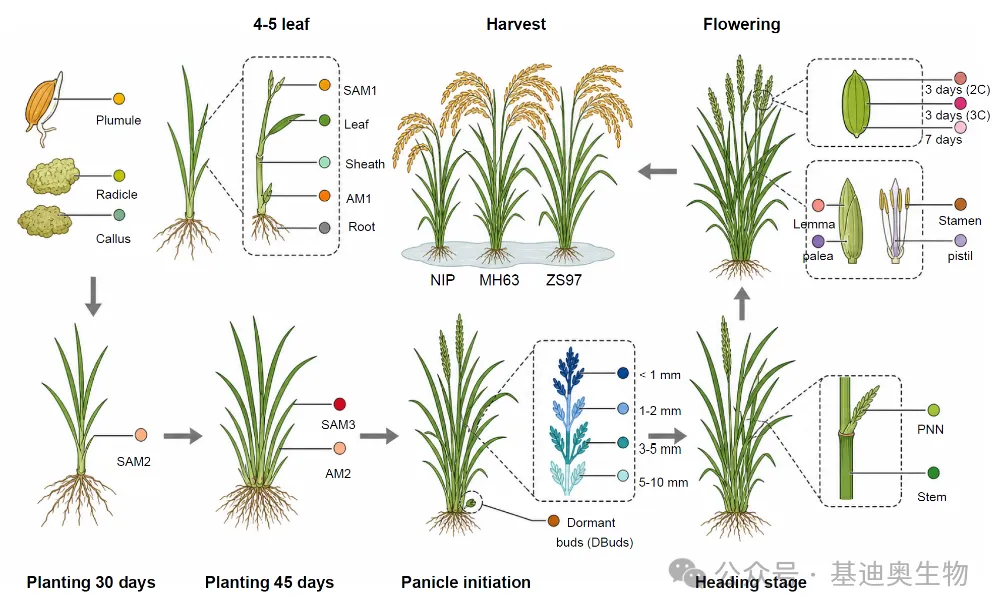

最终的绘图效果如下：
好啦，本次的实验设计示意图绘制教程就分享到这里啦！ 参考文献： Zhu, Tao, et al. Comprehensive mapping and modelling of the rice regulome landscape unveils the regulatory architecture underlying complex traits. Nature Communications 15.1 (2024): 6562.
