微电网稳定性分析与控制.pdf

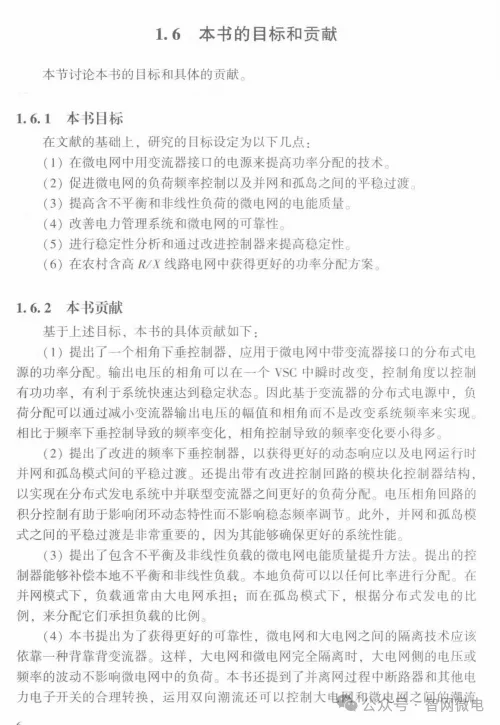

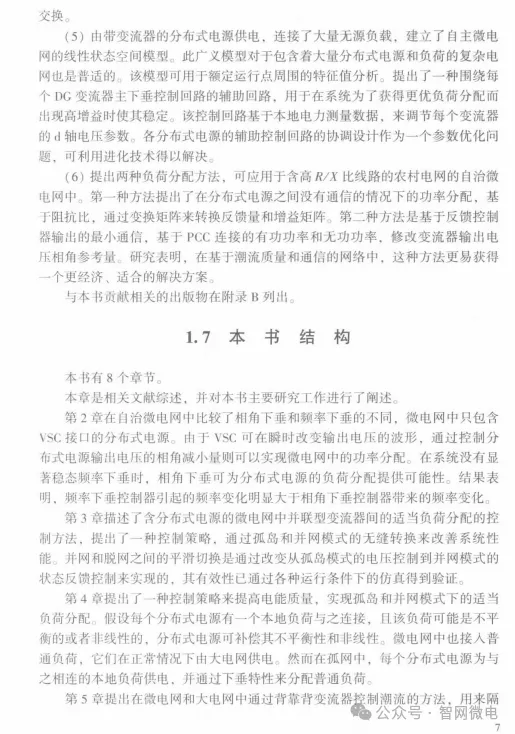

微电网稳定性分析与控制.pdf全球都在往 "绿电" 上头冲，光伏、风电呼啦啦装了一大片，可电网反而越来越慌 —— 因为这玩意儿发出来没法大量存，发得多、用得乱，大电网一闹脾气就是一大片黑。于是 "微电网" 悄悄火起来了：把一栋楼、一个园区、甚至一个村子，变成能自己发电、自己用电、关键时候还能跟大电网 "断联" 自保的小型电力系统。 说人话，大电网是 "中央大厂"，微电网是散落在各地的 "区域小厂"—— 平时抱团取电，真到了大电网出故障那天，它能当场拍胸脯：我这边自己来。这真不是纸上谈兵。一本正经研究微电网稳定性的专著，把 "怎么让一堆小电站和平共处、还能扛住突发停电" 这摊事，从功率分配、频率控制、电能质量到稳定性，掰开揉碎讲了个透，还专门留了章节聊农村偏远地区。今天不拽术语，就用大白话把这本硬核书的核心逻辑讲明白 —— 讲透它是怎么让电在 "自给自足" 和 "抱团取暖" 之间来回切换还不出乱子的。

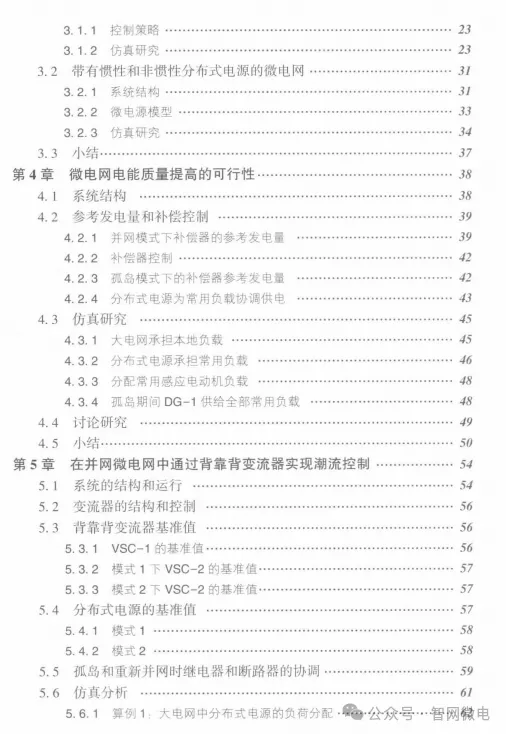

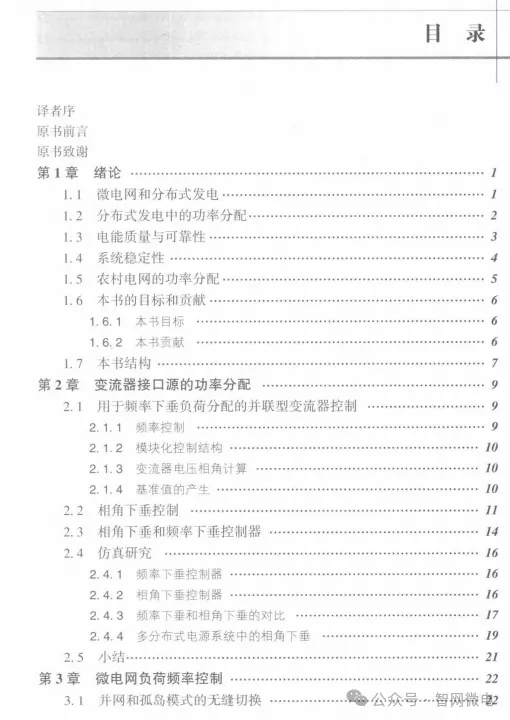

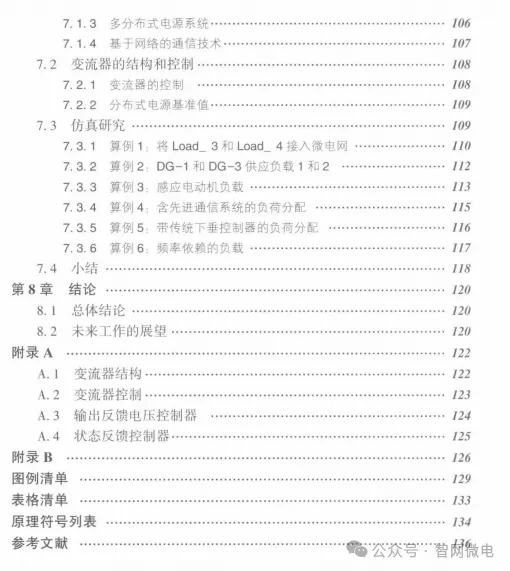

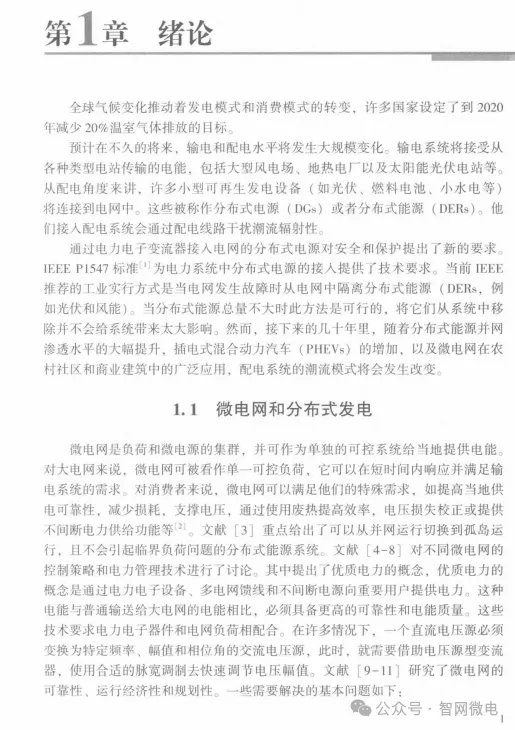

PDF共146页，页数太多不在一一叙述

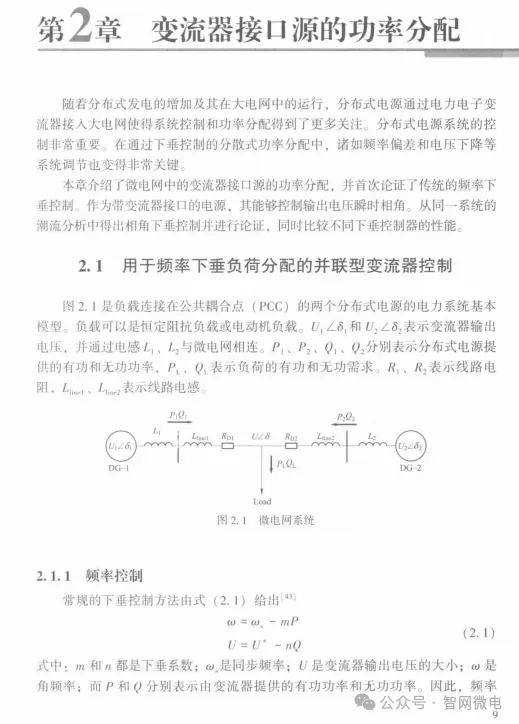

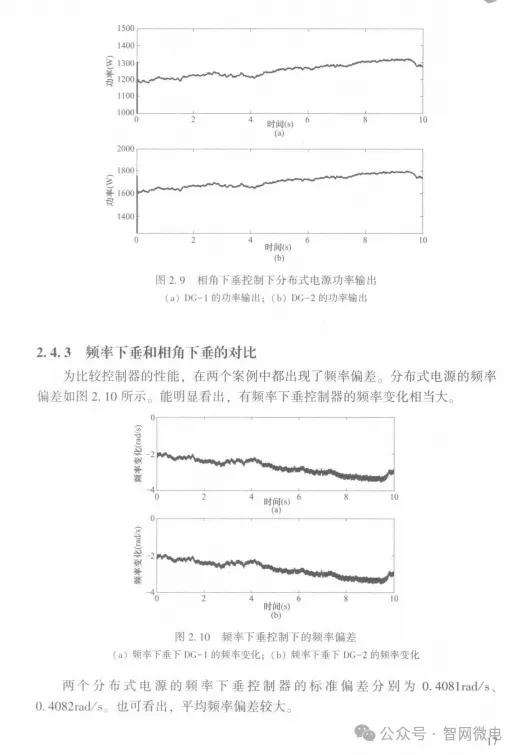

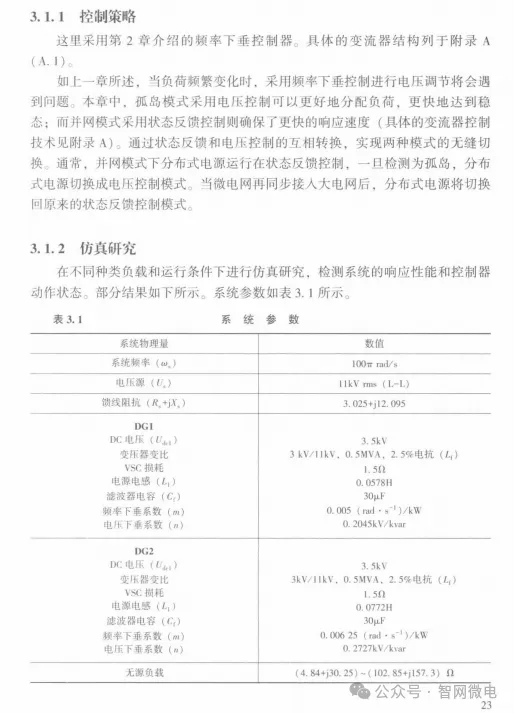

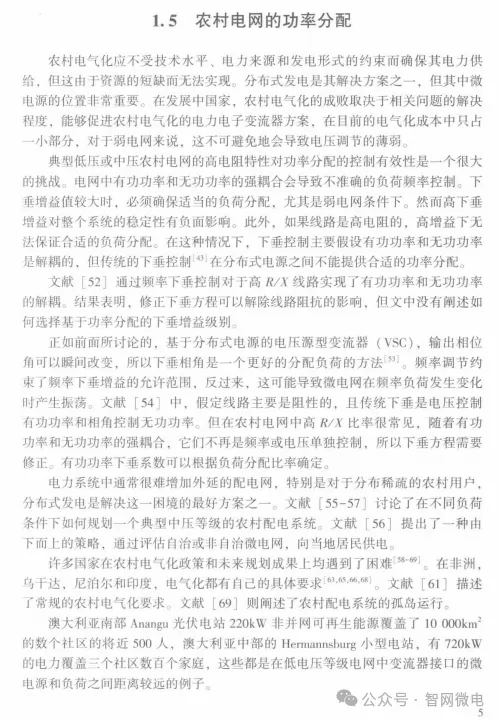

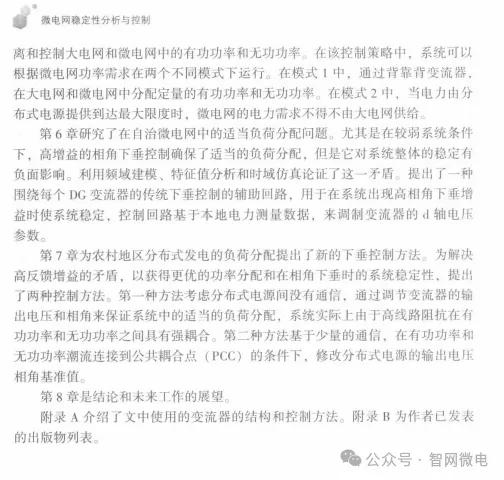

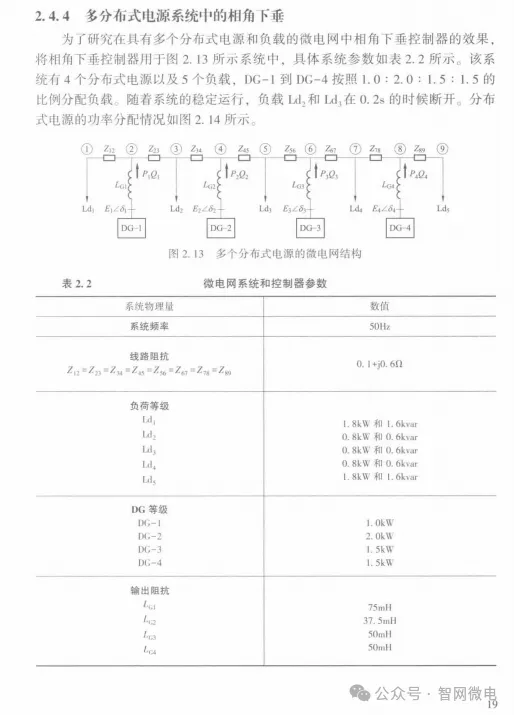

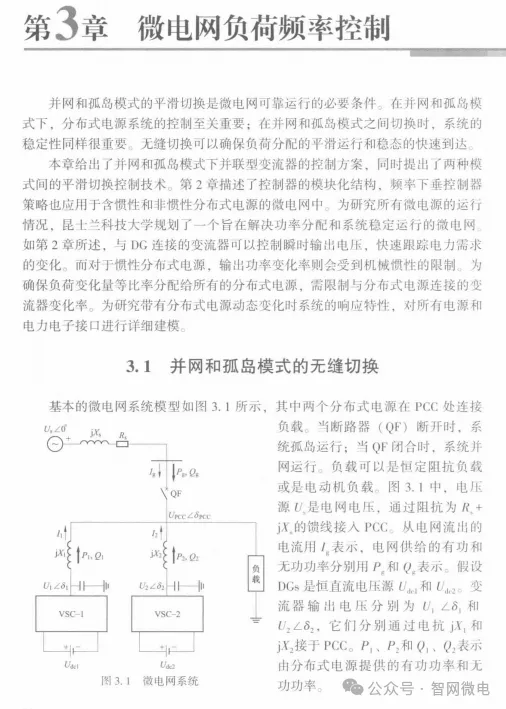

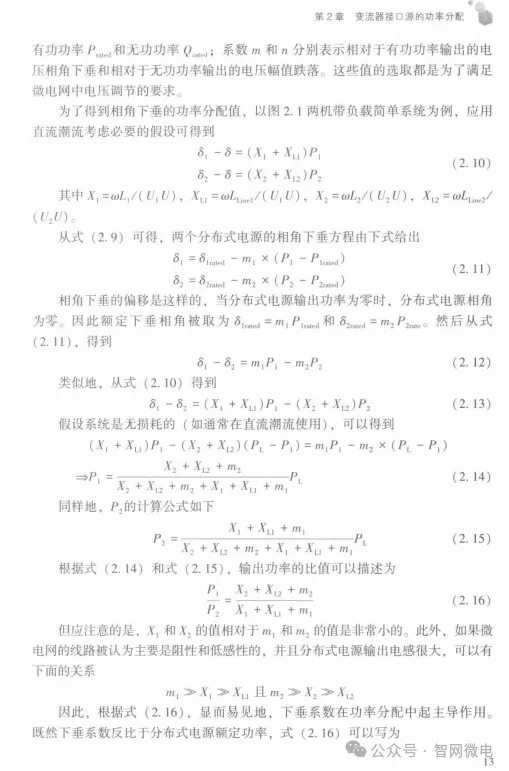

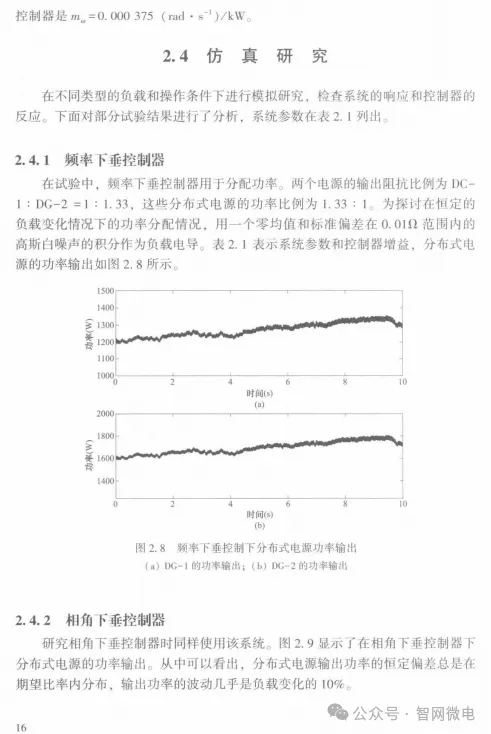

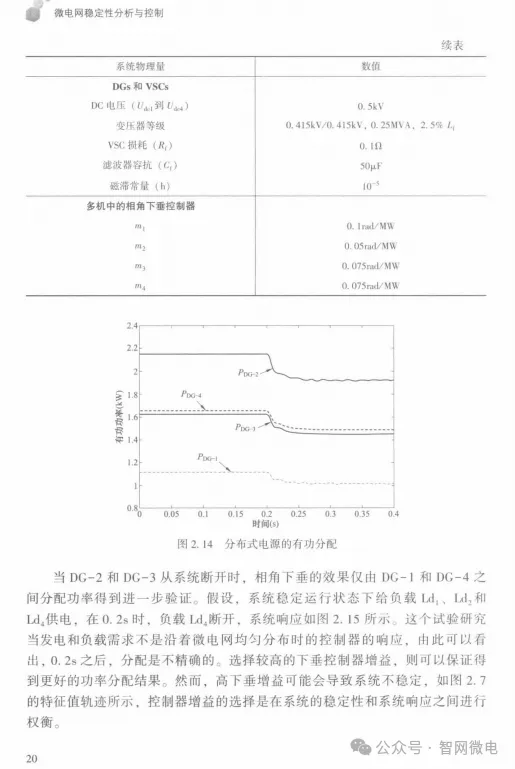

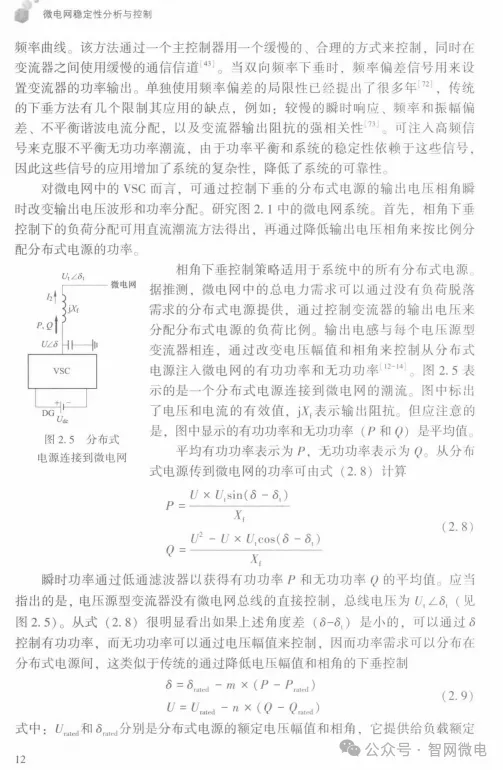

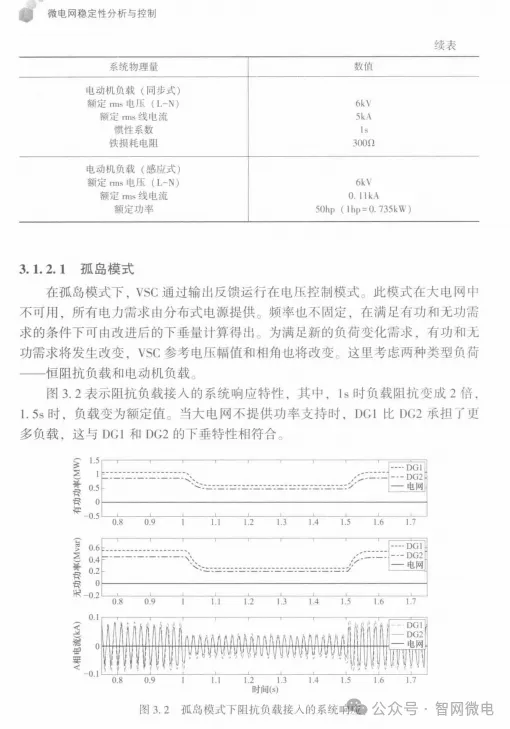

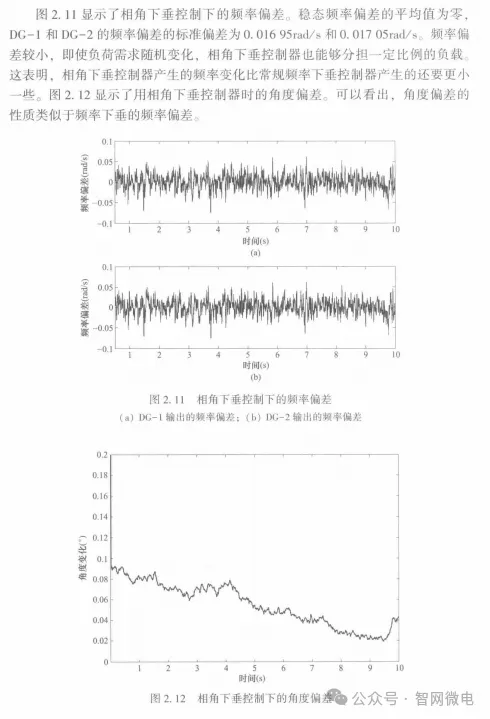

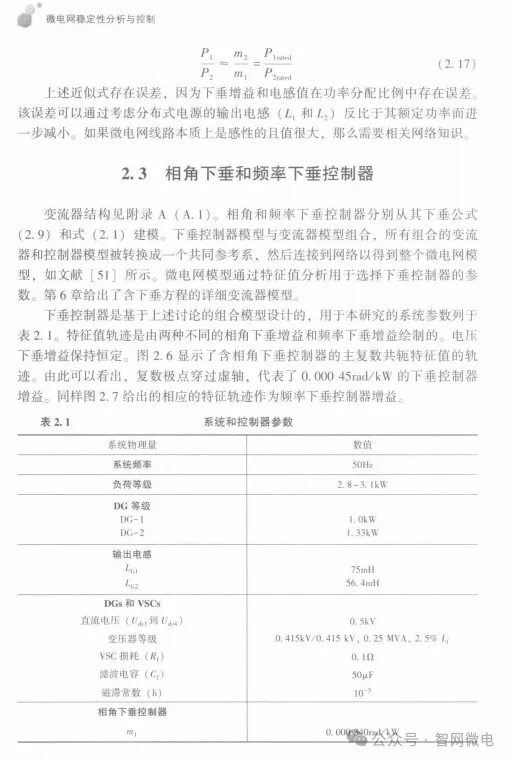

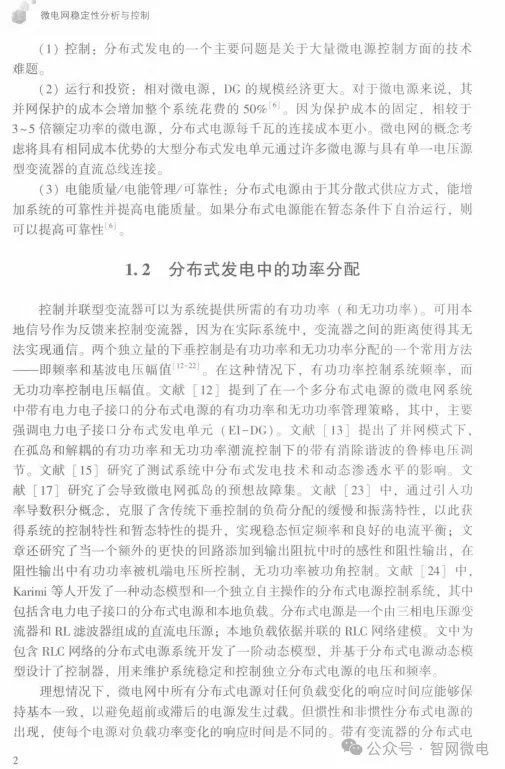

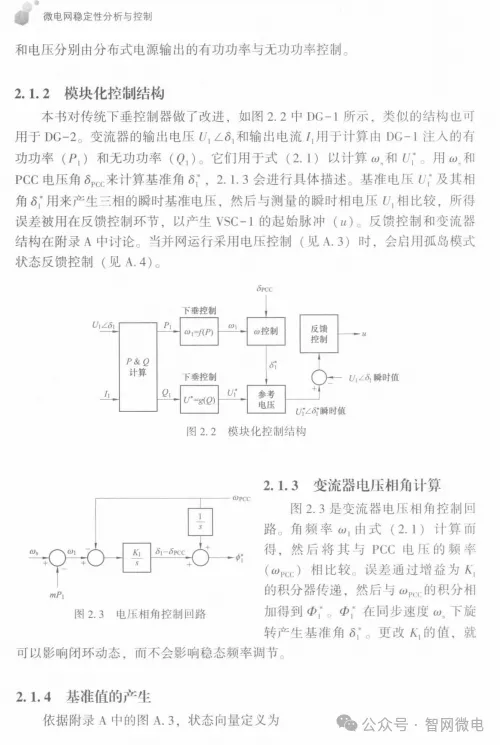

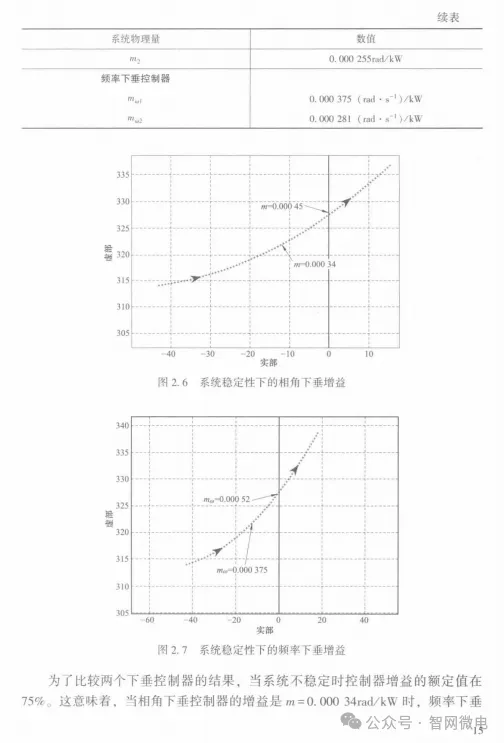

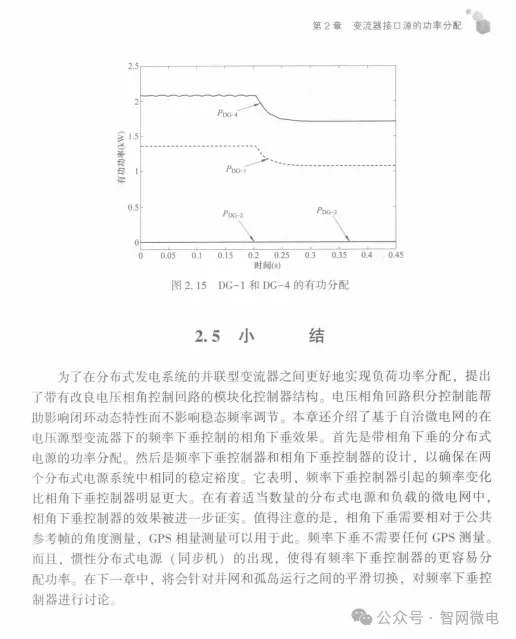

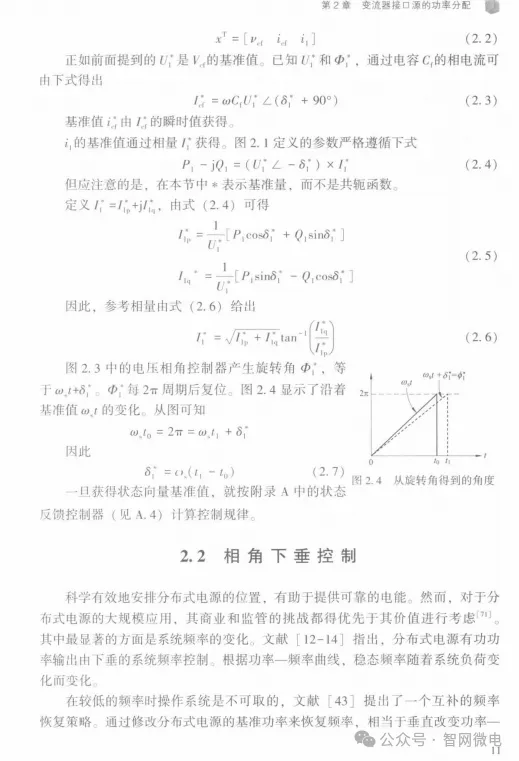

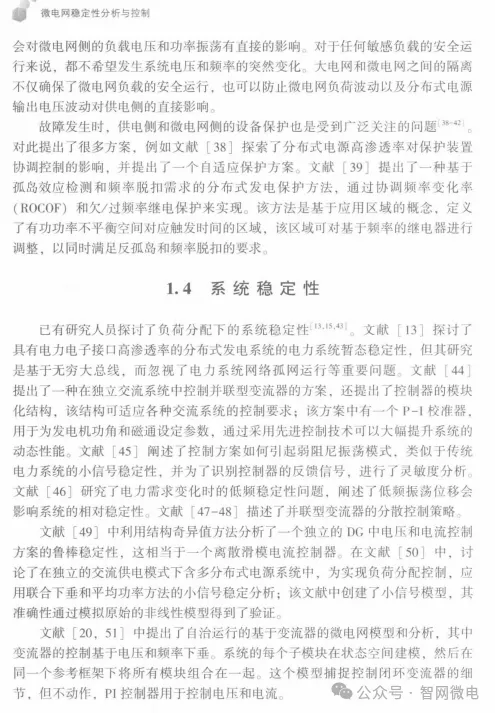

理想很丰满，真干起来第一个坎就卡在 "分活" 上。你想想，一个微电网里好几台小发电机并排跑，负荷一上来，谁多扛、谁少扛？传统做法靠一套叫 "下垂控制" 的老规矩：谁出力多，谁频率就往下跌一点，大家照着 "掉得越多越出力" 的潜规则自动平衡，彼此不用打电话。听着挺聪明，可它天生俩毛病 —— 反应慢、频率还会跑偏，机子一多就容易乱套。这本书给出的答案是 "相角下垂"：发电机靠电力电子设备出身，输出电压的 "角度" 说变就能变，那干脆别折腾频率了，直接调角度分功率 —— 频率几乎纹丝不动，活分得又快又匀。书里还专门做了对比实验：同一套系统，用频率下垂和用相角下垂各跑一遍，结果相角下垂把功率波动压到几乎只有负载变化的十分之一，频率更是稳得一批。就这一招，等于把传统那套分功率的思路从根上换了条道。 更烧脑的还在后头。大电网好好的时候，微电网并进去一起玩就行；可大电网一出故障，微电网得在眨眼之间 "无缝" 切到独立运行，楼里的灯都不能闪一下 —— 这就是 "并网 / 孤岛无缝切换"，书里专门设计了一套控制策略来兜底，让并网和脱网之间平滑得像没感觉一样。再往后是电能质量：微电网里少不了电机、充电桩这类爱 "捣乱" 的负荷，电压电流被带得不平不净，得靠补偿器把它们一个个收拾服帖。为了不让大电网的毛病传染过来，作者甚至建议用 "背靠背变流器" 把两边彻底隔开 —— 你在那边怎么跳闸、怎么电压波动，我这边的灯照样稳如老狗，还顺手把两边来回送电的量管得明明白白。最硬核的是稳定性。你猜怎么着？分功率的 "增益" 一旦调大，分配是准了，可系统反而容易抖、容易 "抽风"，这俩需求天生打架。作者干脆把整套微电网建成了数学模型，用特征值分析一寸一寸找出稳定和失稳的临界点，再给每台发电机加一条辅助控制回路，把 "又要分得准、又要稳得住" 这个死结硬生生解开 —— 多个分布式电源的自治微电网，就这么被稳稳拿捏住了。 最接地气的画面在农村。偏远村子线路又长又细，电阻大到离谱，有功功率和无功功率缠成一团分不清，传统下垂控制当场失灵。作者给了两条路：要么彻底不通信，靠调输出电压和相角硬扛；要么加最少量的通信，根据接入点的功率悄悄修正角度，又省钱又省事。澳大利亚已经有真家伙在跑 —— 一个 220kW 的光伏电站，覆盖上万平方公里，给几百号人供电，靠的就是这套思路。所以别把微电网当成遥不可及的黑科技，它就是新能源时代必须补上的 "最后一公里"：让电从 "大工厂统发统配"，变成 "家门口也能造、也能管、也能自己兜底"。往大了说，它是把整个电力系统从 "一个心脏泵全身" 改造成 "遍地都是小心脏、互相备份" 的关键一步；往小了说，它真真切切关系到你下一次停电的时候，屋里那盏灯，到底还亮不亮。
