源码开源/会动的仿真机械臂控件

在工业上位机软件里，经常需要简单展示机械臂运行状态，不一定上完整3D引擎，有时候一个2D动画就够用。
这个RobotArmWidget就是一个纯Qt绘制的2D机械臂自定义Widget，不需要任何第三方库，只靠QWidget+QPainter绘图+QTimer定时器就实现动态动画效果。

• • 源码开源
• • 有需要的朋友
• • 关注本公众号后
• • 在文章后面评论我要源码字样
• • 加微信feiyangqingyun
• • 评论截图发微信即可
• • 发的是当前单个控件的完整源码和使用示例
• • 全套260个控件源码有需要可以考虑购买
• • 麻烦顺带点赞转发下谢谢

能做到的效果：

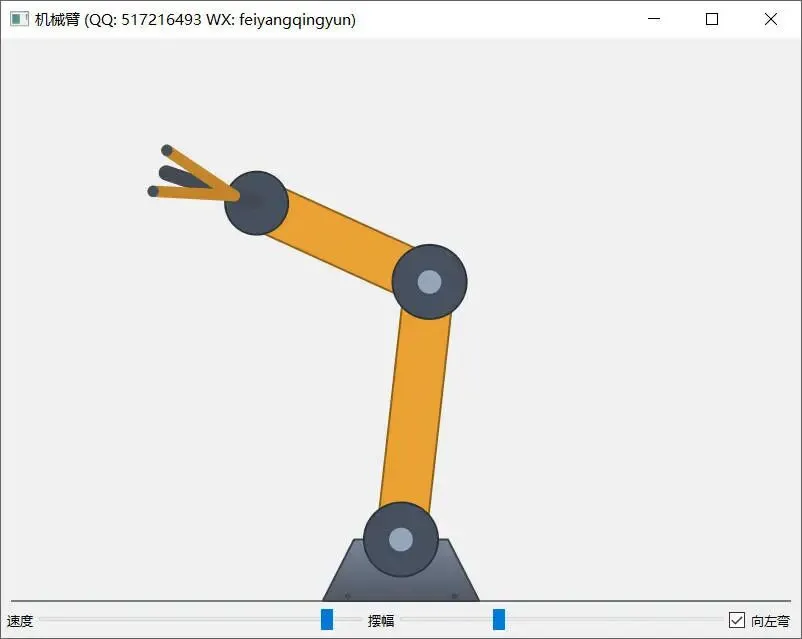

1. 1. 机械臂自动摆动，大臂小臂联动，夹爪会不停开合，模拟抓取动作。
2. 2. 窗口拉大缩小，机械臂会自动适配控件大小，不会画超出边界。
3. 3. 可以启停动画、调节摆动速度、摆动幅度。
4. 4. 支持机械臂向左弯、向右弯两种姿态。
5. 5. 臂杆、底座、关节的颜色都可以代码修改。
6. 6. 停止动画时，机械臂保持当前姿势定格，不会自动复位。

整体画面包含：地面线、梯形底座、回转平台、肩关节、大臂、肘关节、小臂、腕部、两指夹爪。

二、整体开发思路

Qt自定义绘图控件标准套路：

1. 1. 继承QWidget，重写paintEvent做所有绘图；
2. 2. QTimer定时器驱动动画：定时修改相位变量，调用update()触发重绘；
3. 3. 数学计算位置：三角函数计算每个关节点坐标，而不是写死像素，实现自适应窗口；
4. 4. 拆分绘图函数：底座、机械臂杆、夹爪分成独立函数，代码好维护；
5. 5. 封装属性+信号槽+Q_PROPERTY，外部代码可以很方便修改参数，还能在Qt Designer中使用；
6. 6. 边界保护：所有长度、角度做上下限，防止参数越界导致画面错乱。

关键点：动画不是移动控件，是每一帧重新算坐标、重新画一遍画面。QWidget本身位置不动，画面全部由QPainter画在控件画布上。

三、可以继续扩展的方向

如果基于这个控件二次开发，可以增加这些功能：

1. 1. 外部输入真实关节角度，不再自动动画，用来显示真实设备反馈回来的角度；
2. 2. 增加工具提示，鼠标悬浮显示当前角度；
3. 3. 增加夹爪张开角度单独可控；
4. 4. 增加轨迹点绘制，画出机械臂末端运动轨迹；
5. 5. 增加报警状态，故障时机械臂变红闪烁。
