不知道你有没有遇到这些痛点：

✅想学电工接线，没有实物设备，不敢带电实操

 ✅画完控制电路，不知道逻辑是否正确，无法验证

 ✅练习电机正反转、PLC、变频器控制，缺少仿真环境

✅调试电路，想快速模拟短路、缺相等故障现象

   今天给大家分享一款 免费电工仿真软件 ，可以直接在电脑上和手机上搭建电气电路，实时仿真运行，自动检测电路故障，非常适合电工学习与方案验证。

✨核心功能一览

1、可视化拖拽搭建电路

左侧组件面板直接选取元件，鼠标点击放置； 支持电源、开关、接触器、继电器、按钮、电机、传感器等大量电工常用元器件。 包含交流全套元件、汇川 Easy320 PLC、汇川 MD200 变频器、安全光栅等工控组件。

2、智能导线布线系统

• 正交约束走线，自动生成 L/Z 形折线，符合电工图纸规范
• 支持导线分支、自定义导线颜色、粗细、网格
• 一键清空导线，保留元器件，快速重新接线

3、实时电路仿真运行

仿真周期 200ms，动态模拟真实电路状态： 灯泡点亮、接触器吸合、电机转动、仪表实时读数。 内置仿真音效：开关声、接触器吸合、电机运转声音。

4、自动故障诊断（非常实用）

仿真运行自动识别电路问题，弹出故障报告：

• 短路、相线零线直连
• 电机缺相、电机相间短路
• 断路无通路、电流表接线错误
• 变频器接线故障等

新手画完电路，一键【检查线路】快速定位接线错误。

5、内置数字万用表

和实物万用表操作逻辑一致： 拖拽红黑表笔到测量点，支持交流电压、直流电压、通断测试，仿真状态下也可以实时测量。

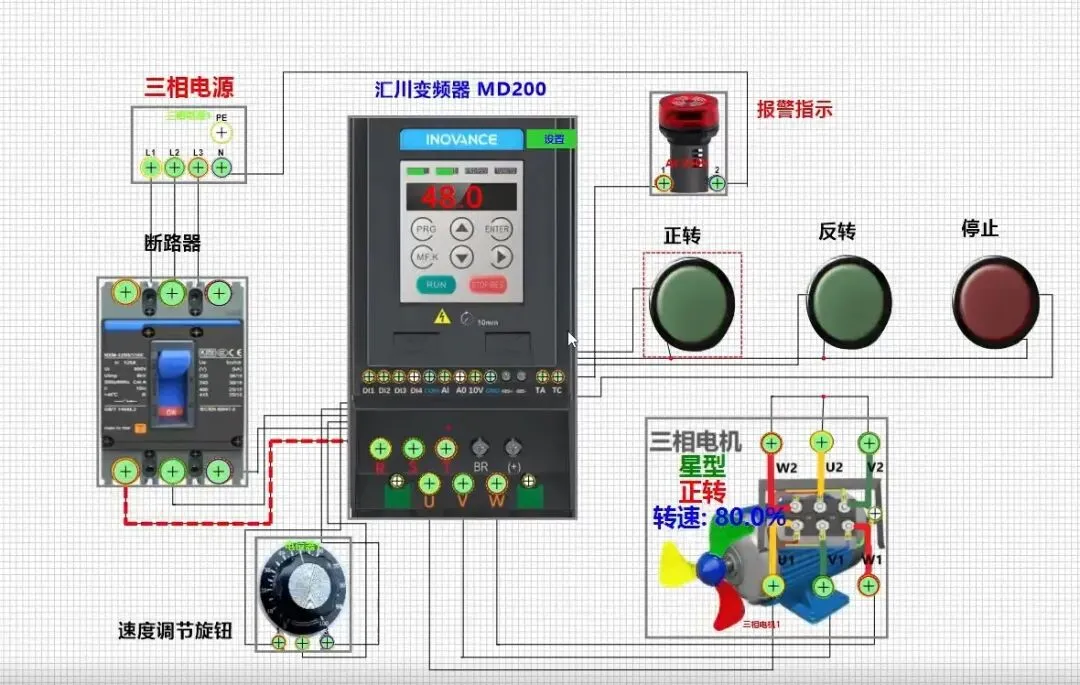

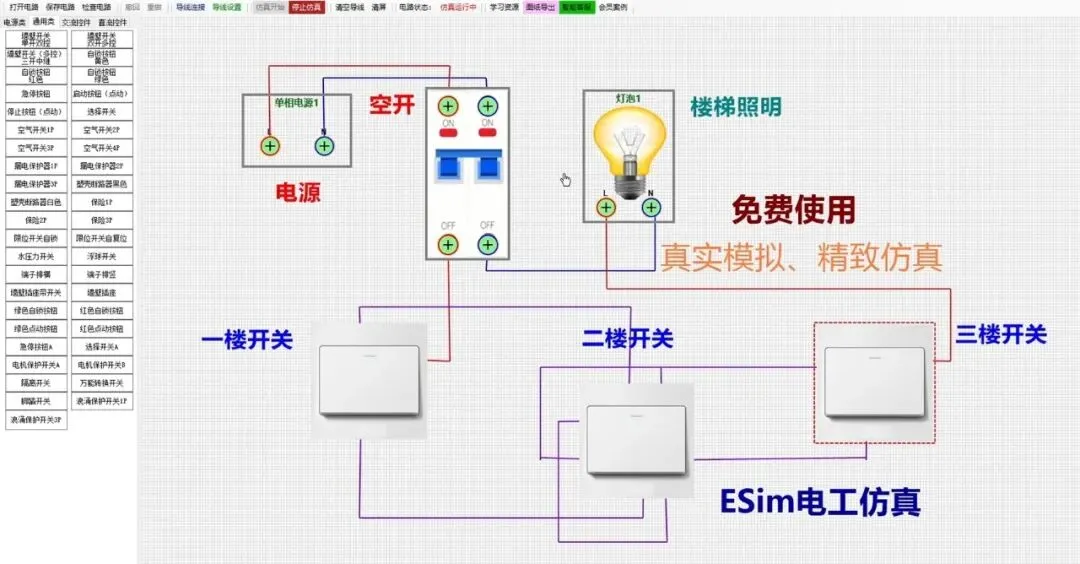

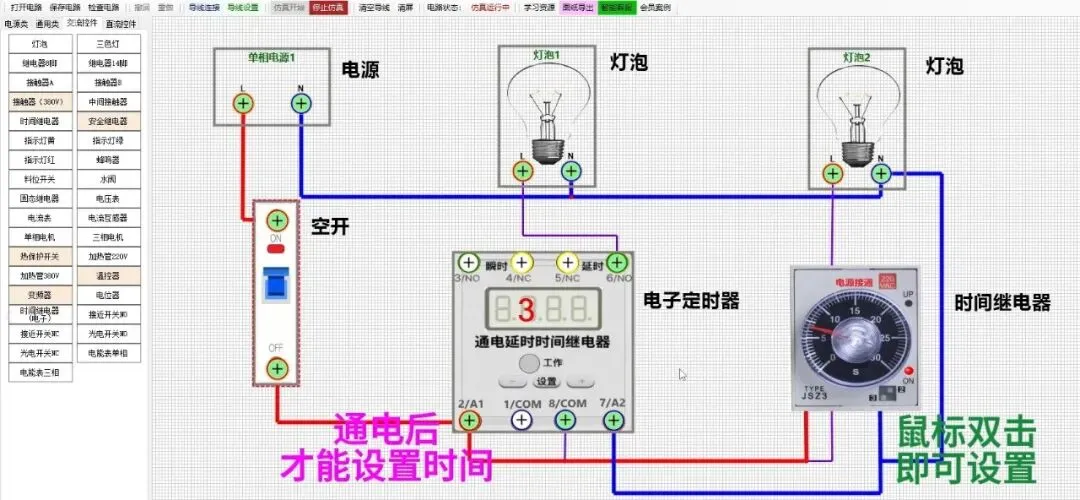

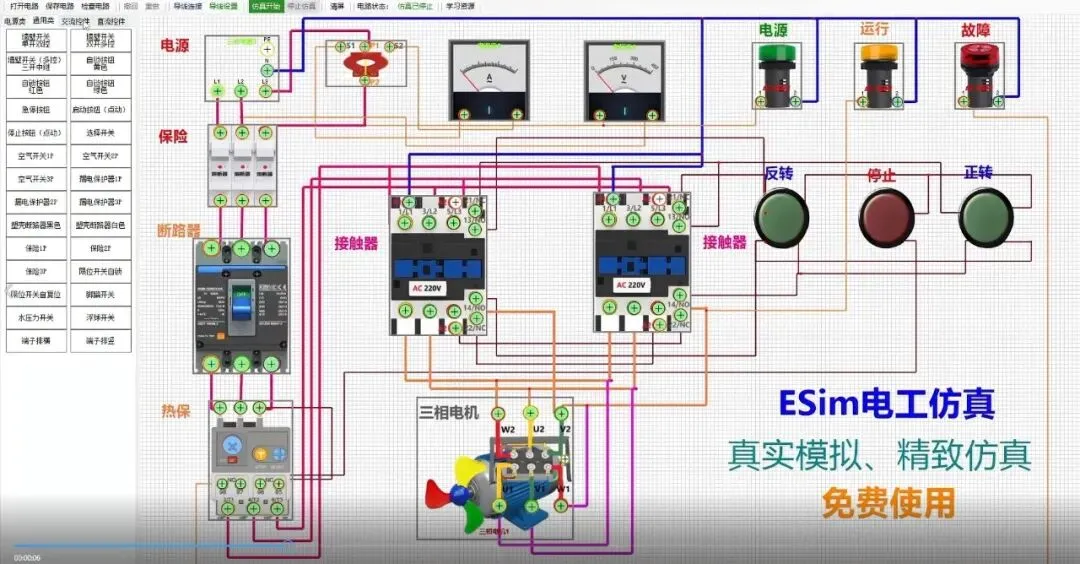

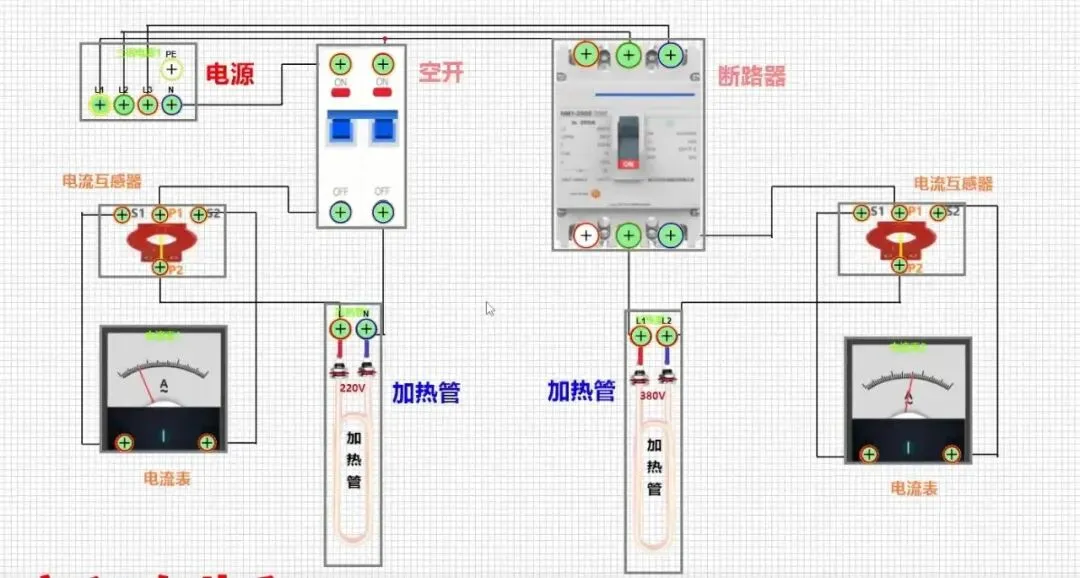

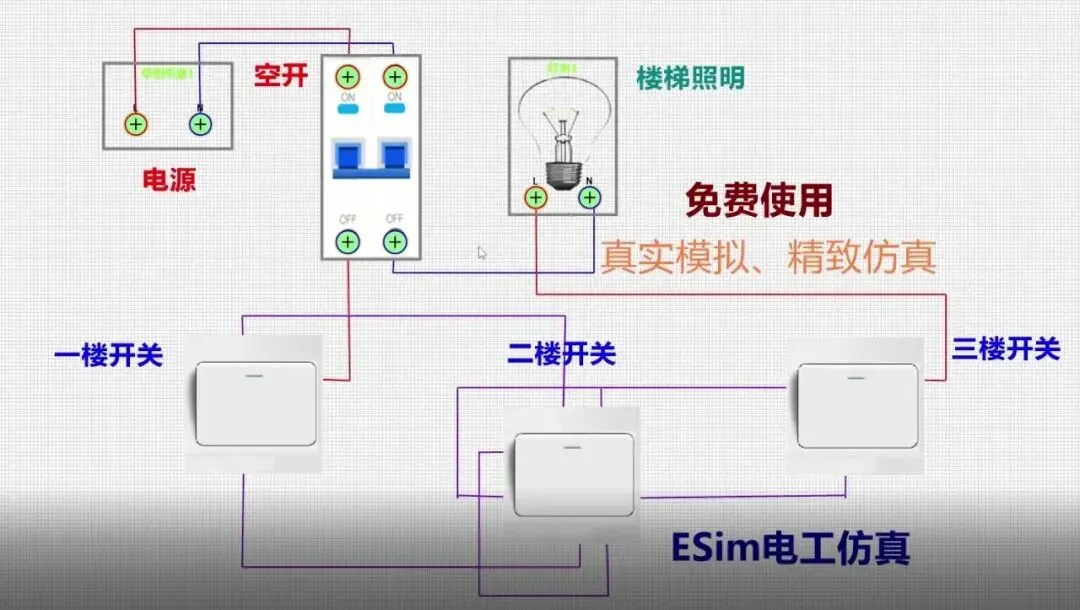

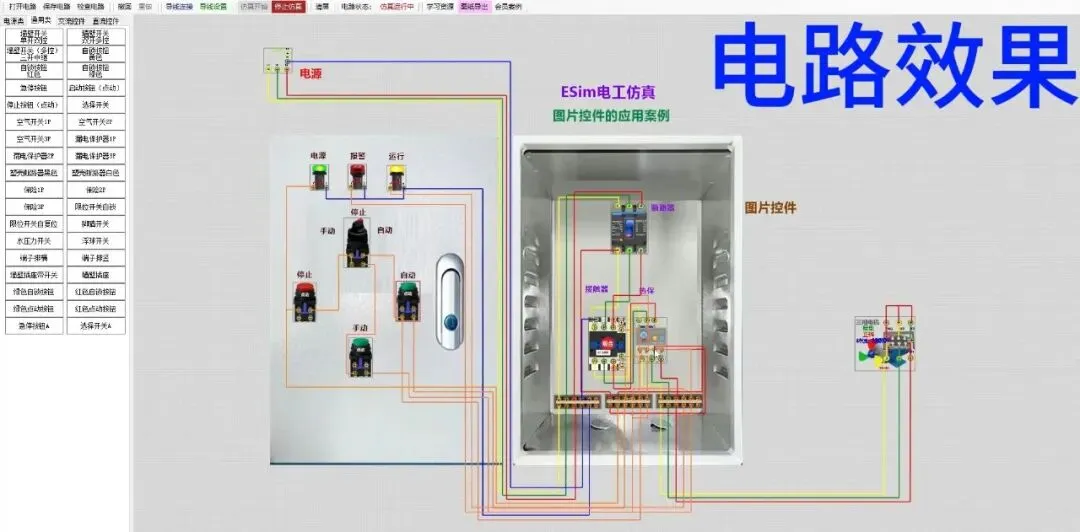

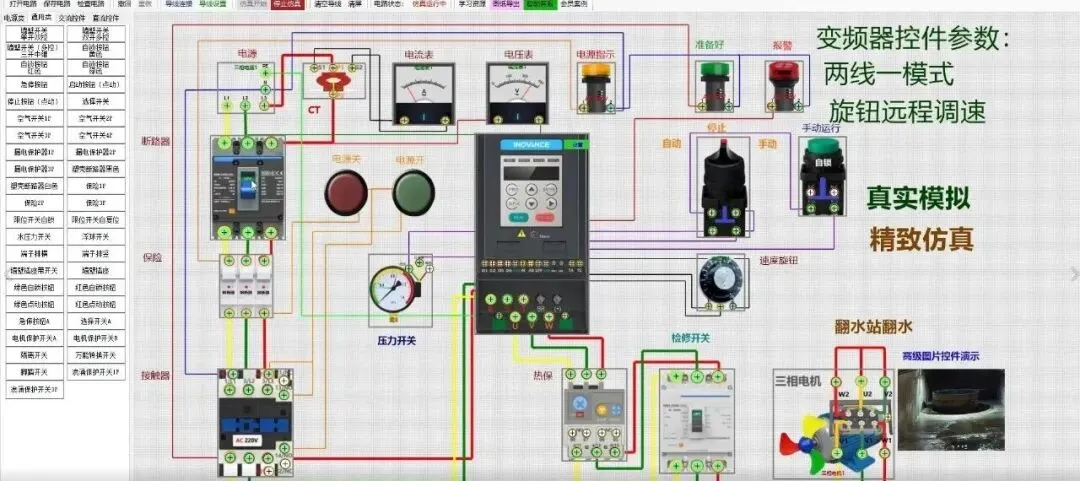

★ 部分资料展示 ★
