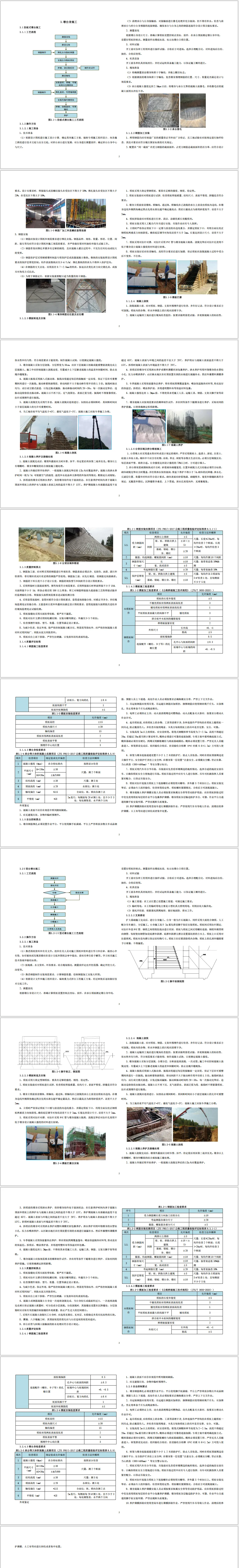

【可下载】公路工程工艺工序标准化手册桥梁分册word117页

⬇️正文内容过多，仅展示部分核心内容⬇️

一、基础施工：桥梁的 “扎根” 艺术

基础是桥梁的根基，直接决定结构稳定性。手册中明确了扩大基础和桩基础两大核心类型，每一步都暗藏讲究：

扩大基础施工从测量放样到基坑回填，9 道工序环环相扣。基坑开挖需根据土质调整坡率，砂类土 1:1.5、硬质岩 1:0，雨季施工还要做好集水井排水，防止基底积水软化。

桩基础分为人工挖孔和机械成孔，人工挖孔需提前通风检测气体浓度，机械成孔则要控制泥浆性能指标，终孔后还要通过探孔器、测锤等工具检测孔径、孔深，确保符合设计要求。

质量红线：混凝土强度必须达标，桩位偏差群桩≤100mm、排架桩≤50mm，桩身完整性不低于 Ⅱ 类。

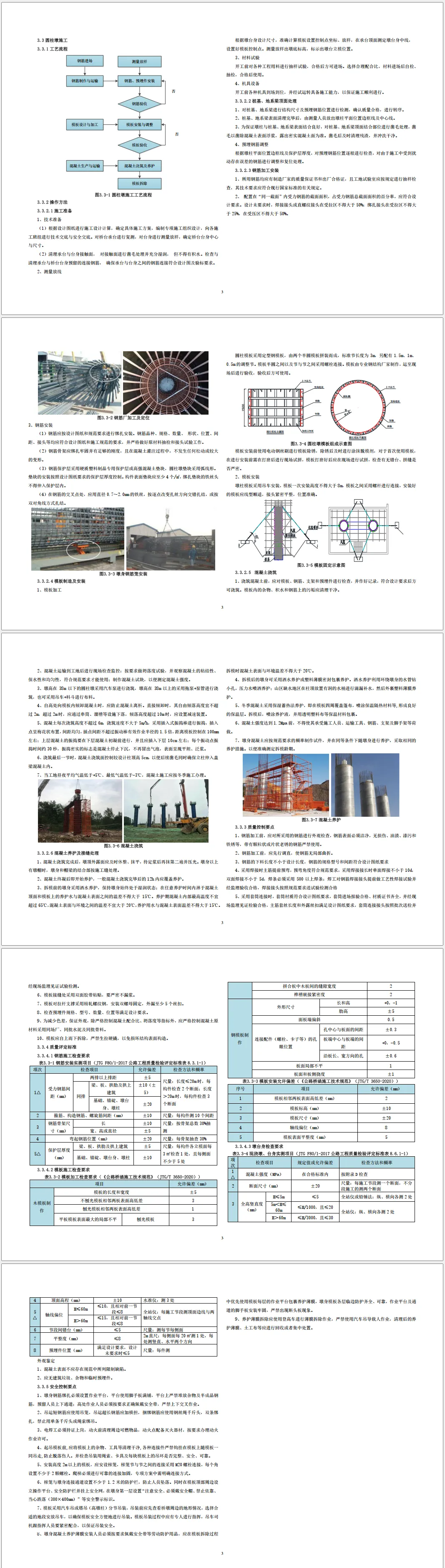

二、墩台身施工：撑起桥梁的 “脊梁”

墩台身是桥梁的承重核心，不同类型墩台各有施工秘诀：

圆柱墩采用定型钢模板，一次安装高度不超过 8m，混凝土浇筑时自由倾落高度超过 2m 需设串筒，振捣时插点呈梅花状布置，确保密实无气泡。

薄壁空心墩施工堪称 “高空精细活”，采用液压爬模技术，配备人行塔梯和施工电梯，节段施工高度 4.5m，钢筋通过劲性骨架定位，模板接缝用双面胶带密封防漏浆。

安全要点：2m 以上高空作业必须设梯笼和防护栏，模板对拉杆采用双螺母固定，外露丝扣不少于 5 个，吊装作业专人指挥，严禁交叉作业。

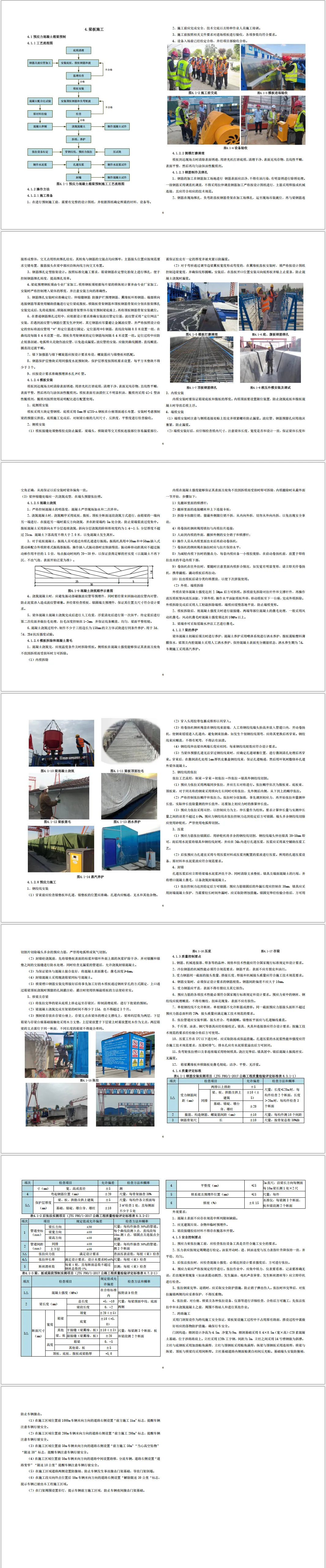

三、梁板施工：桥梁的 “承重骨架”

梁板是桥梁的核心受力构件，预制与现浇工艺各有侧重：

预应力混凝土箱梁预制从钢筋绑扎到预应力张拉，10 余道工序层层把控。钢筋绑扎采用定型胎架，波纹管定位筋直线段每 0.8m 一组、曲线段每 0.4m 一组，张拉时采用双控标准，伸长量误差不超过 ±6%。

挂篮悬臂浇筑箱梁施工技术含量拉满，0 号块支架预压荷载不低于梁体自重 120%，合龙段需在 15-20℃低温时段施工，边浇混凝土边卸载压重，确保线形顺直。

安装关键：预制梁运输需防倾覆，架设时先架边梁再架中梁，相邻梁顶面高差≤10mm，支座安装要保证垫石顶面平整，环氧砂浆粘结饱满无空鼓。

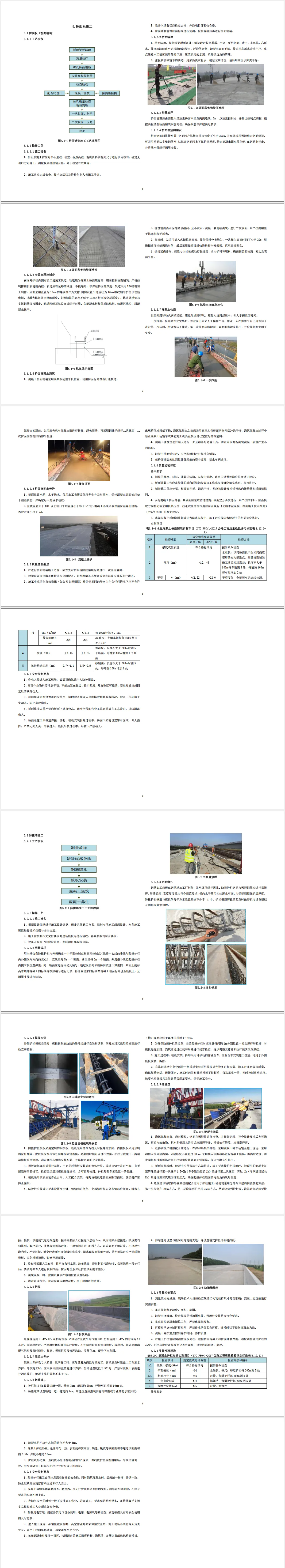

四、桥面系施工：最后一道 “安全防线”

桥面系直接关系通行体验和安全，三大核心工程不容马虎：

桥面铺装前需彻底清理梁顶，凿毛露出粗骨料，钢筋网搭接长度≥30cm，混凝土采用高频振动整平机作业，二次收面后拉毛，抗滑构造深度控制在 0.7-1.1mm。

防撞墙施工测量放样直线段每 5m 一个断面，曲线段每 2m 一个，模板采用定制钢模，混凝土分层浇筑厚度不超过 30cm，振捣时重点处理倒角位置，避免气泡残留影响外观。

伸缩缝安装是 “点睛之笔”，开槽切缝需整齐顺直，伸缩装置中心线与梁端中心线重合，焊接时焊缝长度不小于 10cm，混凝土浇筑后养护不少于 7 天，确保伸缩自如无跳车。

五、这些安全与质量底线，绝不能碰！

安全第一：基坑周边设防护栏杆和警示标志，人工挖孔桩孔深超 15m 需配通信器材，高墩施工塔吊和施工电梯必须有可靠附墙措施。

质量严控：钢筋间距、保护层厚度误差符合规范，混凝土养护期不少于 7 天，冬期施工需保温防冻，不得洒水养护。

环水保要求：弃土和泥浆需集中处理，施工废水经沉淀池沉淀后排放，避免污染周边环境。

公路桥梁的建设，是标准化工艺的极致体现，也是建设者匠心的凝聚。

从基础到桥面，每一道工序的严格把控，都是为了守护千万人的通行安全。

这份标准化手册，不仅是施工指南，更是桥梁工程的 “安全密码”。
