夜雨聆风“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。

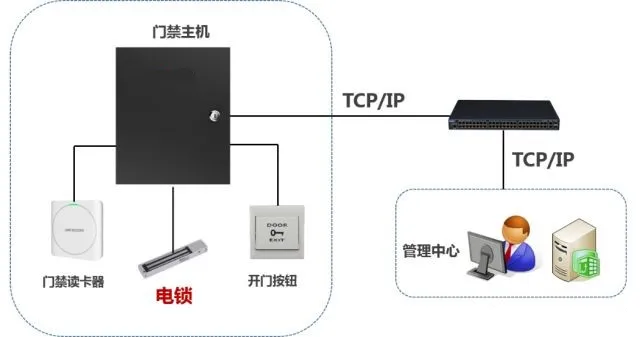

△ 常见门禁系统拓扑示意图
电锁在门禁系统中的作用，主要是用来控制门的开关。目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面小编会给大家一一介绍，小伙伴们赶紧准备好小板凳！
1.磁力锁系列

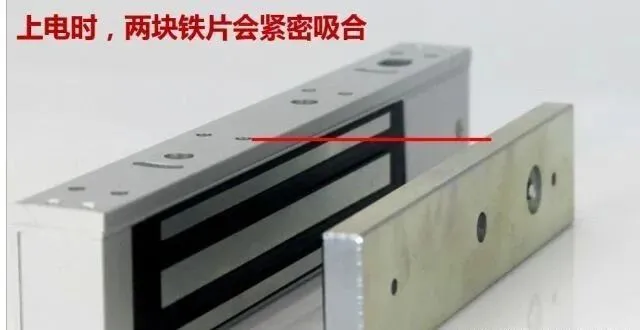

1.1磁力锁原理
磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。

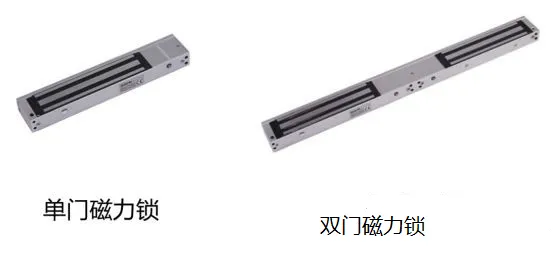

1.2磁力锁分类
磁力锁可分为单门磁力锁和双门磁力锁。单门磁力锁主要用于单开门的类型，双门磁力锁则是用于双开门的类型。
1.3磁力锁安装方式说明
适用于木门、玻璃门、金属门、防火门等。
磁力锁断电开门，因为一侧会被磁力锁挡住，所以只能做90°单向开门。
磁力锁必须配支架，每把单门磁力锁配1套支架，每把双门磁力锁配2套支架。

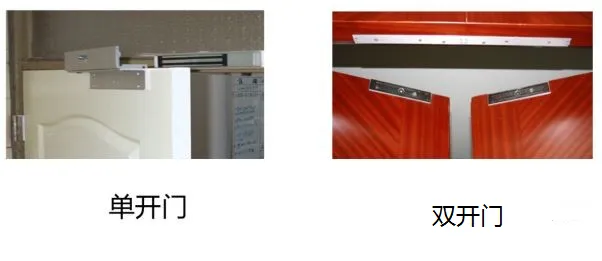

1.4磁力锁安装示例
1.5磁力锁支架

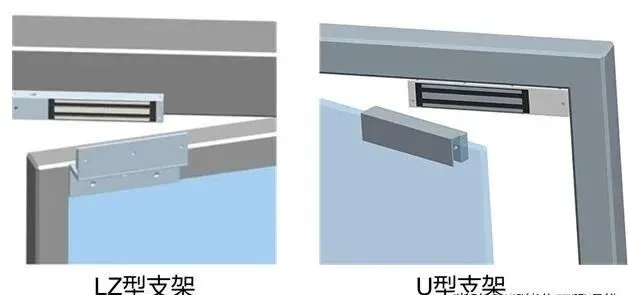

目前市面上常用的支架主要有LZ型、U型两种。LZ型可以适用于下有框门，L支架用于固定磁力锁在门框上，Z型支架固定在门上。
U型可以适用于下无框门（直接卡入门中），安装示意图如下。
2.电插锁系列
2.1电插锁原理
电插锁也是一种电子控制锁具，通过电流的通断，来驱动“锁舌”的伸出或缩回，以达到锁门或开门的功能。

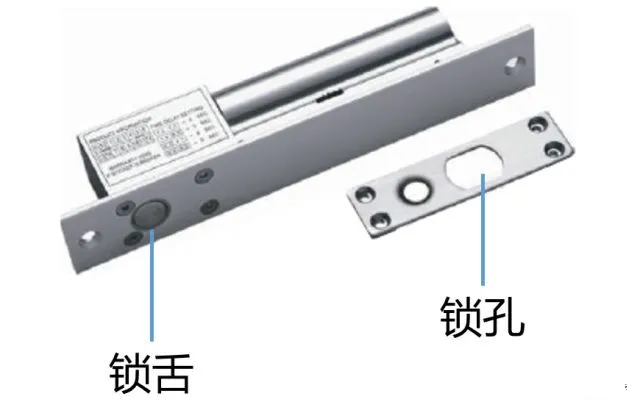

锁体中的关键部件为“锁舌”，与“锁孔”配合可实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门，锁舌离开锁孔为开门。
2.2电插锁分类

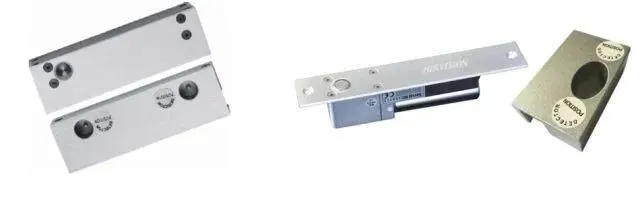

电插锁一般有两种类型，分别适用于有边框和无边框的门。
2.3电插锁安装方式说明
电插锁断电开门、可180°开门、适用于玻璃门。
有框玻璃门，电插锁需配U型支架。
无框玻璃门，无需配支架。

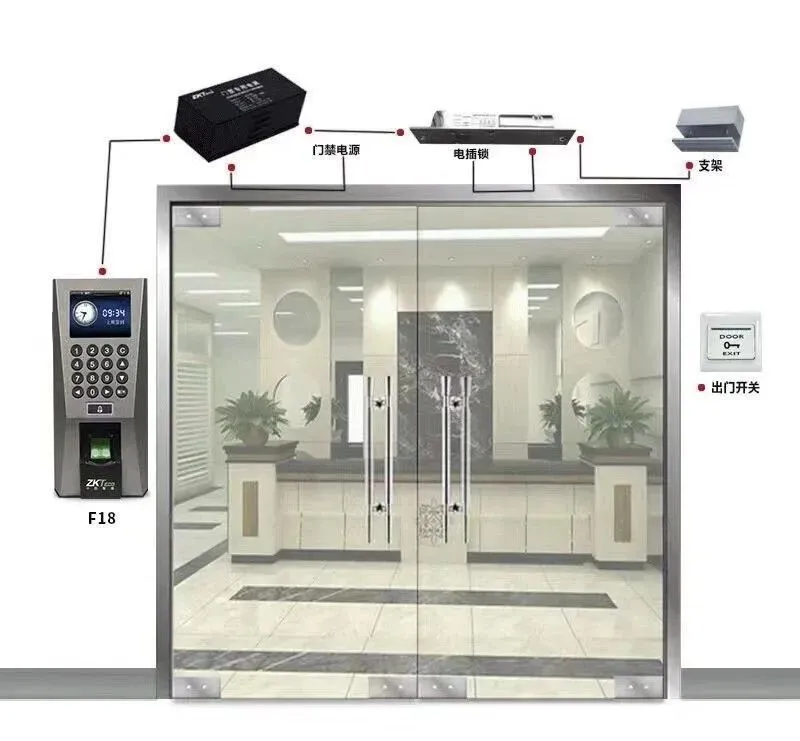

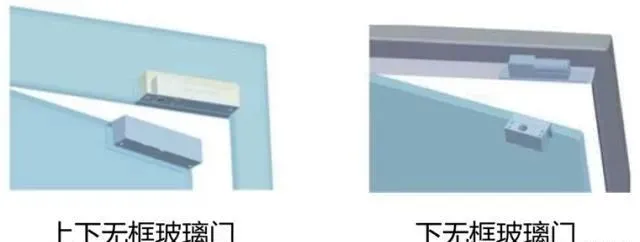

2.4电插锁安装示例
对于上下都无边框的门采用U型锁体和锁孔卡入玻璃门使用，对于上面有边框的，进行开槽将锁体安装进边框中使用。
3.灵性锁系列
3.1灵性锁原理
灵性锁有效结合了传统电控锁及电磁锁的优点，克服了电控锁噪音过大、电磁锁耗电等方面的不足而开发的新产品，灵性锁与电控锁、磁力锁相比较，它的性能更加的完善，优点更加明显。
3.2灵性锁分类

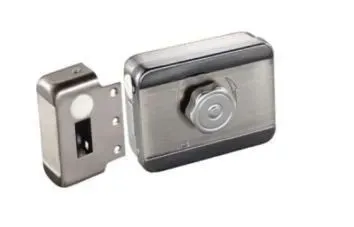

目前常见的灵性锁主要有单锁头灵性锁和双锁头灵性锁，两者的区别在于锁舌的数量不同，如下图所示。
3.3灵性锁安装方式说明
灵性锁适应于木门、铁门等，一般常用于家庭大门、小区单元门等。
施工布线时，电源线需布置4芯，2芯线用于持续给电锁电机供电，另外2芯用于控制电锁开门。

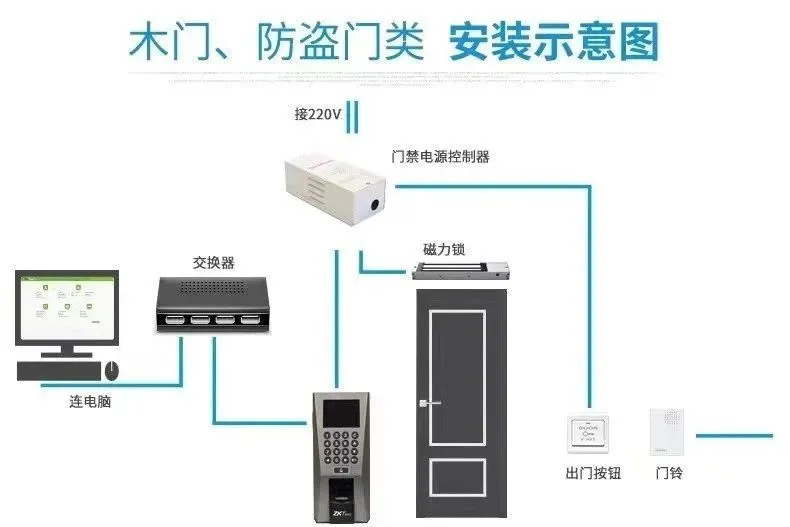

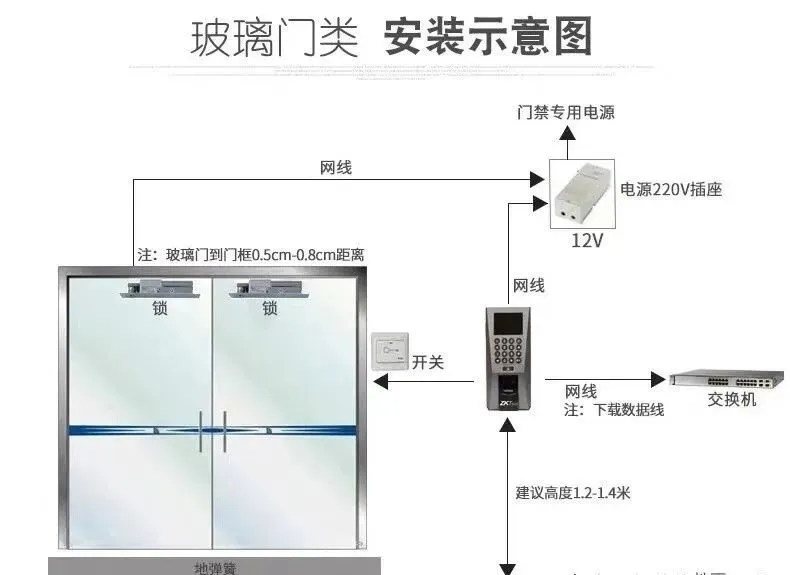

4.安装示意图分享
尽管在门禁电锁普及率相对高的今天，还有不少人选择机械锁。而在办公楼宇、企业厂房、银行的门禁电锁已经相当成熟，而门禁系统在家庭的比重也在随着人们的安防意识提高而提升其占有率。而电锁安装使用的过程，仍然需要用户注意的点很多。一个合格的安装接线与使用注意事项能让门禁系统更加流畅与安全使用。
在随着“安防城市”与“智慧城市”建设中，常用于门禁系统的电锁分为两种：通电开锁和断电开锁型，前者在通电的情况下为开门状态，后者则通过自动切断电源进行开门。不过在安防行业中，消防用电锁一般要求断电开门，一旦发生火灾时，电路断电，门可以自动打开。因此一般安防企业在研发产品时都会推出两种开关模式，以此适应用户的不同需求。
作为与智能建筑门禁系统及对讲配套的电锁产品，电插锁在使用过程中必须紧密配合门禁及对讲系统的性能、需求、特点来使用，才能有效发挥其作用。下面我们来介绍一下门禁电锁安装接线与使用注意事项：

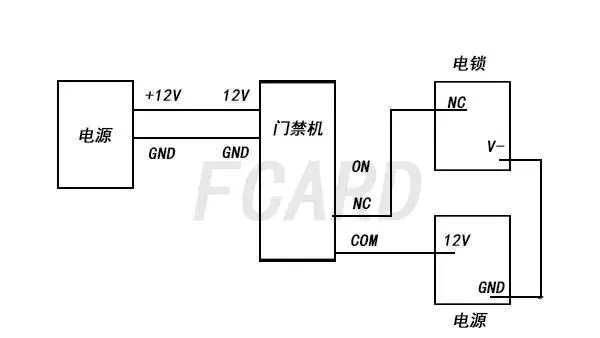

5、门禁电锁的接线方式
由于门禁电锁的开锁方式种类不同，接线方式也分为两种，依据电锁的接线口，一般情况下电插锁、磁力锁等通过加电来开锁的类型，连接NC端口，而电控锁、阴极锁等加电开门类的电锁接NO端口。在安装过程中，值得注意的是锁状态线和门状态线。锁状态线连线可以提供锁的闭合信息，与门禁控制器的数字输入接口联动，可以实时查看锁的闭合状态。门状态连线很好的替代了另行安装门磁的问题，降低了安装成本，提高了系统使用效率。
6、门禁电锁的电源
为了满足不用使用场所的需求，所需要的电流与电压差别不大，不过，每台控制器管理的电锁数量会比较多，电锁使用的过程容易因为电压不稳定而损坏锁具。对于安保级别的需求考虑，建议配置独立的电锁电源，以保证电锁的电流电压稳定。
7、开、闭合延时设置

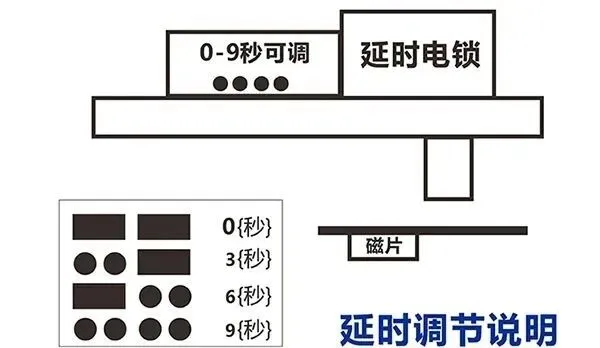

很多电锁上面有专门的延时设置跳线或拨码装置，可以设定电锁的延时时间，但大多数门禁及对讲系统也有延时设置功能，所以在安装电锁时也最好考虑到延时设置，让用户的使用更为舒心。
总之在门禁电锁的使用安装接线时，需要按照产品说明的标准线材与接线法进行安装使用，才能保证其发挥稳定性能，提升用户的使用效率。
