UG软件实用技巧

1、如何将视图定位至所需平面？

菜单栏视图>>操作>>定向命令，或者视图工具条>>定向（定位），弹出对话框CSYS中，更改为自动判断，单击想要定向的视图的平面，软件自动识别出平面法向作为z轴，x和y轴位于平面。

2、干涉概念

(1) 不干涉No Interference：实体之间的距离大于安全距离；

(2) 接触干涉Touch interference ：两个对象相互接触但是没有重叠干涉。系统给出一个表示接触干涉的点；

(3) 硬干涉Hard interference ：两个对象相交，有公共的部分。系统可生成建立一个干涉实体；

(4) 软干涉Soft interference ：最小距离小于安全距离，但不接触。系统建立表示最小距离的一条线；

(5) 包容干涉Containment interference ：系统建立表示干涉被包容实体的拷贝。

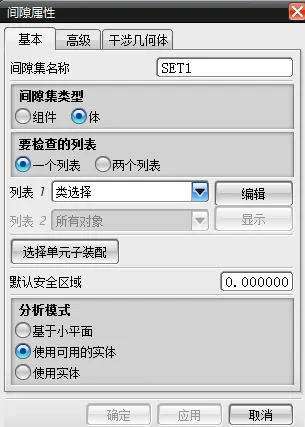

装配间隙：首先设置间隙集，选择要进行干涉分析的实体（类选择），然后对间隙集执行分析，最后在间隙浏览器中查看干涉检查结果。

一个列表：系统对本列表中所有组件（含零件和装配体）进行两两配对检查；

两个列表：系统对两列表之间的组件（含零件和装配体）进行两两配对检查，各列表部组件不做配对检查。

注：以组件类型选择时，会连带装配体和零件，常用体类型。

分析>>简单干涉定量分析两实体干涉部分情况，可以保存干涉部分以查看。

3、装配约束不显示？

右击装配导航器中的约束>>在图形窗口中显示约束 即可！

4、如何创建局部剖视图？（关键在于局部剖边界曲线的绘制）

（1）、（扩展）首先扩展该视图，然后采用曲线编辑命令（而不是草图曲线），再取消扩展视图，最后根据局部剖命令流程操作完成局部剖视图创建。扩展以后视图具有实体意义，可以旋转操作查看。

（2）、（活动草图视图）首先右键单击活动草图视图，然后利用草图曲线创建边界即可。

5、如何批量修改注释、尺寸、箭头等标注的样式？

菜单栏>>编辑>>样式>>类选择，通过过滤器选择尺寸，框选视图中的标注尺寸和箭头，修改定义大小样式。

6、如何箭头引出加以注释？

单击注释按钮，选择指引线的方向（选择终止对象）来定义箭头位置。

7、如何测量两个平面之间的距离（两个平面无重叠、错开时）？

测量距离>>投影距离，指定投影矢量，即两平行平面的法向，可直接点击平面，软件自动识别平面法向，再分别选取要测量距离的两平面即可。

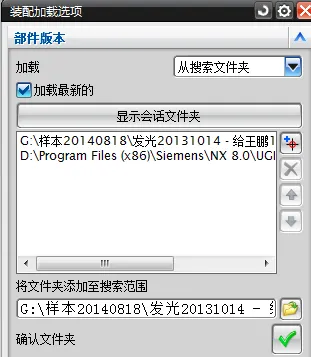

8、对不同路径下的部件文件如何进行装配加载？

（1）当打开某一装配体，其子装配体不在初始路径或不能自动识别（呈现灰色不可勾选）时，可以分别从新窗口中打开各个子装配体，这时主装配体导航器中的子装配体便可以勾选，保存后，下次打开主装配体时，装配加载选项设置为按照保存的。

（2）有时从文件中不能自动识别到，需要手动搜索部件和装配体所在文件夹。

9、如何知道组件的自由度（组件能否完全约束，或希望能作平移、转动等动作）？

装配体中，选中组件，右键>>显示自由度，图中会标识相应的自由度矢量。

10、如何对已有装配约束处理？

（1）编辑：对参数更改，例如距离

（2）重新定义：约束方式不变，重新选择约束对象，例如距离>>哪两面

（3）循环：使约束方式反向

（4）转化为：有列表，转化为选择对象可允许的其他装配方式

（2）抑制：即暂时取消某约束

11、引用集如何使用？

菜单栏中格式>>引用集，打开选中不同的引用集，软件会在图形界面显示该引用集包含的对象，有时候“整个部件”不一定包含对象，因此若引用集不一致导致对象不显示时，需检查对象所在引用集，通过替换引用集使之显示。

12、图层意义和使用？

可控制图层可见/不可见、移动图层对象至另一图层、复制图层等。

13、装配中组件阵列或镜像操作？如图所示。

14、如何对工程图中自动生成的视图进行编辑？

选中视图，右击>>视图相关编辑，可删除某段线条（撤销编辑），可编辑某线条线形（撤销编辑）。根据命令框提示进行操作

15、如何测量体的几何属性？

（1）相关概念：

Ps：尽管过任何一点可以作出无数多正交坐标轴，但图形过该点任一对正交轴的惯性矩之和为常数，其值等于图形对过该点的极惯性矩

平行轴定理:若有任一轴与过质心的轴平行，且该轴与过质心的轴相距为d，刚体对其转动惯量为J'，则有：J'=J+md^2

主轴（平面图形）：通过原点O总可以找到一对特殊的x，y轴，其惯性积，这对特殊轴称为过O点的主惯性轴，简称主轴。（如对称图形的对称轴）

若原点O是图形的形心，则此时的主轴称为形心主轴，相应的形心主惯性矩。

回转半径（惯性半径）：即

NX8.0中测量体显示信息中参数意义：

16、如何修改工程图图纸页模板？

直接采用图纸模板文件创建工程图时无法与主模型关联，为了创建基于主模型的工程图，只能先在建模环境下打开模型，再切换至制图应用环境生成工程图。

（1）自定义图纸页尺寸，使之与标准图纸页尺寸一致，界面会以虚线显示图纸页边界，作为视图的有效区域。

（2）将模板中图纸页的标准图框复制到（1）中图纸页即可。

17、NX齿轮建模时插齿刀齿数限制？

啮合齿轮插齿刀最少齿数为10。

18、NX如何修改模型的密度？

注意，NX中只能针对实体修改密度，因此可以在装配体中激活部件实体，在编辑>>特征>>实体密度中修改实体密度，或者将部件设置为显示部件，再对实体密度进行修改。

19、如何在NX中查看截面惯性矩？

直接选中截面无法分析得到，可以间接在分析>>测量体中查看，首先截取某等厚度1mm的截面段，然后赋予其密度为1kg/m³，此时单位化厚度和密度的实体便与截面惯性矩数值一致，注意Xc和Yc所指。

20、基准平面和固定基准平面区别？

基准平面和固定基准平面性质不一样，固定基准平面相对于坐标系位置不变的，而基准平面会根据创建基准平面的基准作相对位置的调整，即两者是相互关联的。

21、如何分别查看/隐藏拆分后的体？

因为光标处高亮可选择对象种类过多，无法智能识别选取需选择的对象，所以可以右击从列表选择“实体”或设置过滤器为实体后再进行选择。

22、如何装配后打孔，以实现参数化更改？

（1）确定某一零件a的安装孔位置；

（2）建立装配体部件间的关系，在零件b为工作部件状态下选择零件a孔的外圈作为WAVE复合曲线，则实现了孔位置的关联；

（3）不要直接进行孔命令操作，此时选中的点在WAVE复合曲线平面上，而不是零件b的表面。而是将工作部件打孔表面作为新建草绘平面，定义出孔的中心点位置，以WAVE复合曲线外圈捕捉圆心点。

23、如何保存不同文件夹下的零件至同一目录下？

(1)NX文件本身

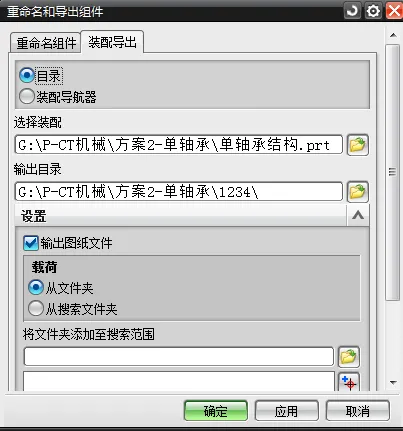

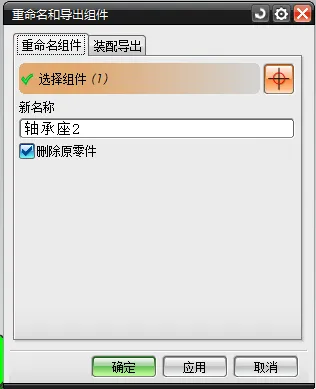

“重命名和到处组件”命令

(2)其他软件文件另存为NX格式下的装配体

首先打开装配体，对装配体另存在某个文件夹下，例如命名为aa.sldsm.prt, 然后在NX中对装配进行导出至文件夹下，软件则会将子部件全部存储在该目录下，且为转化为NX格式。

24、修改文件名后如何使dwg和prt关联？

先在dwg—prt工程图文件中重命名组件，选中窗口界面中的模型或导航树中名称，进行重命名；然后回到文件夹中对dwg文件手动重命名。

25、插件乱码解释？

（1）蜗轮蜗杆

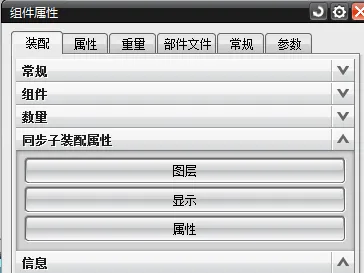

26、如何使新模块中模型显示和基础建模中同步？

右击目录树中模型列表，查看属性，

27、装配图零件自动标注？

首先将文件-实用工具-用户默认设置-制图-零件明细表-使用的主模型（否），再重启NX软件；

不使用所模板，直接点击制图，新建图纸页，需要自己建立模板后，即可创建零件明细表，根据设计树目录获得零件明细，再点击自动符号标注即可。

28、参数化建模问题？

（1）首先在表达式中<用户定义>自顶向下的关键设计参数，为参数命名ID，必须是英文名（其值可以是数值，也可以是其他参数的公式），确定好参数后，后续建模尺寸创建不是输入具体数值，而是从下拉中输入与参数相关的表达式（亦可在工具—表达式中重命名，最好是英文名），也即参数ID是最底层的设计数据，其他一切尺寸是关于它的函数。

最原始的参数，或者直接在输入尺寸时在尺寸框输入ID=数值！

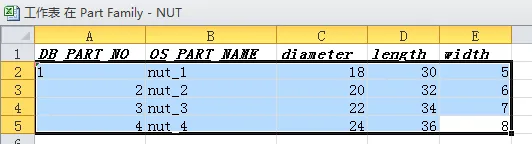

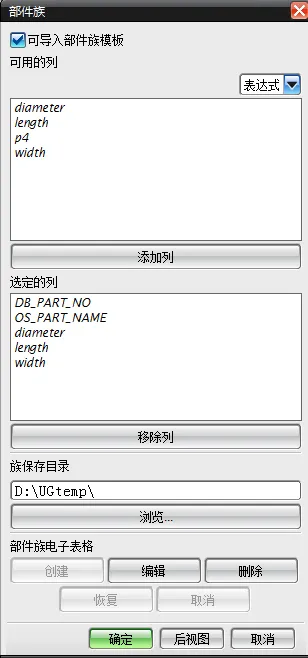

（2）创建部件族：

NX中都是参数化建模的，每个尺寸都有一个ID对应，首先在工具表达式中对需要参数化的ID重新命名为具有物理意义的名字。

具有确定名称后，工具—部件族中，将参数名称添加到选定列中，创建部件族电子表格，为部件族编号和命名，及赋值，框选数值后，点击创建部件族，则在路径下生成部件族文件。

（1）和（2）区别：（1）为参数建模，输入参数值可以直接更改单个模型尺寸，（2）可以创建生成多个以参数为依据的模型。

实践证明以（1）的建模环境下也是可以创建部件族的。

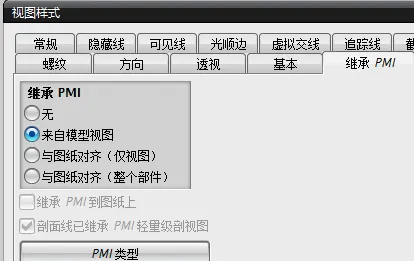

29、NX中轴测图的标注(建议导出至SolidWorks中标注)？

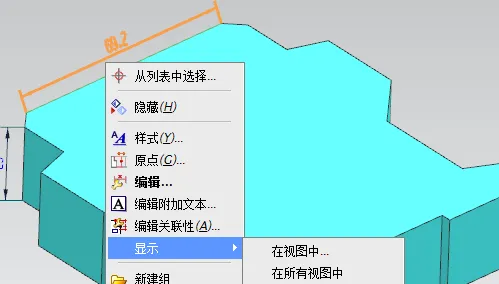

标注完PMI尺寸后，

在制图环境中，

30、凸轮的设计？

（1）首先确定凸轮的设计展开规律曲线；

（2）凸轮轮廓曲线是封闭的360极坐标曲线，因此可以理解为单圈的变半斤的螺旋线；

（3）在直角坐标系下绘制凸轮展开角曲线；

（4）采用螺旋线命令，半径的规律曲线取上述展开曲线，单圈、螺距为0,；

（5）注意左右旋和中心点位置。

31、规律曲线的设计（根据方程）？

首先需要在用户表达式中把方程公式建立好：

（1）xt=t，t的函数，t值虽默认为1，但只是形式参数，无实际意义，其取值围为[0,1]变化，因此曲线要求多长，需要给t前面乘以相应的系数；

（2）yt=f(t)，t的函数，注意定义表达式时，单位切换为恒定，否则提示尺寸不匹配；

（3）实际上t为中间参数。

（4）举例：xt=10*t，（说明xt在0-10之间线性变化）；yt=xt^2+6，即实际还是要转化为y=y(x)函数。

32、优化与灵敏度分析？

关于目标、设计变量及约束：

目标值为从动结果，函数值，无独立定义作用；

设计变量必须开始绘图之前就预先定义好ID和初值，后续某个关键设计尺寸<=设计变量ID，从下拉箭头中打开公式编辑器，选中设计变量ID即可；

约束为某些尺寸作为边界条件，可以是设计变量，也可以是设计变量的函数。

一些目标函数，如质量、距离、体积、面积、长度、角度等可以在表达式对话框下工具条直接费模型量取，无需计算，他们都是自变量ID的从动函数值。

正确分析顺序：先进行灵敏度研究，在设计空间（含设计变量上下限和目标函数上下限区域），分析不同设计变量对目标函数的影响程度，可选择其中一组数据update后，再进行进一步优化分析。

33、运动仿真分析中连杆标记—分析结果？

连杆标记便于对被研究连杆的运动参数进行跟踪计算，提取分析结果。

标记后必须进行求解计算，再在绘图功能中提取运动数据，否则会出现“在recurDyn模型中找不到请求的对象”的错误弹框。

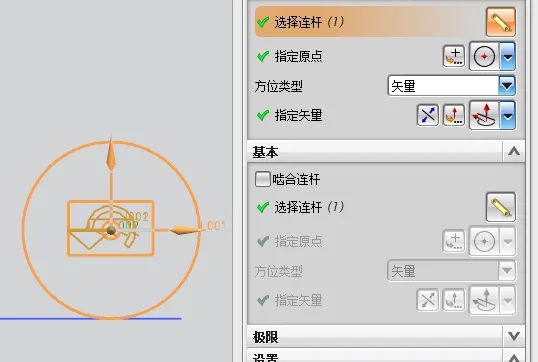

34、运动仿真分析中啮合“基本—啮合连杆”意义？

“基本”,是一个基体连杆，如同串联机构，下级运动是上级运动与自身独立运动的叠加，不选择啮合表示默认当前位置装配，无约束装配关系；

啮合连杆，表示存在装配约束，对原本散落结构的关键运动副点可以在运动仿真时关联起来。

上图，可以不用啮合，也可采用啮合（多余操作，默认位置为所需装配关系）！

35、运动仿真中追踪/干涉使用？

工具>>封装>>追踪/干涉：

●选择追踪对象，打开动画窗口：1、可按帧步进，追踪当前位置；2、直接对对象全程追踪（此项只有在选择追踪对象后才激活使用）。

●选择多个可能会出现干涉的对象，打开动画窗口：干涉和暂停事件激活，分别表示高亮显示干涉和一旦出现干涉运动停止！
