【厚浦车灯】19款红旗HS5接线说明备忘录

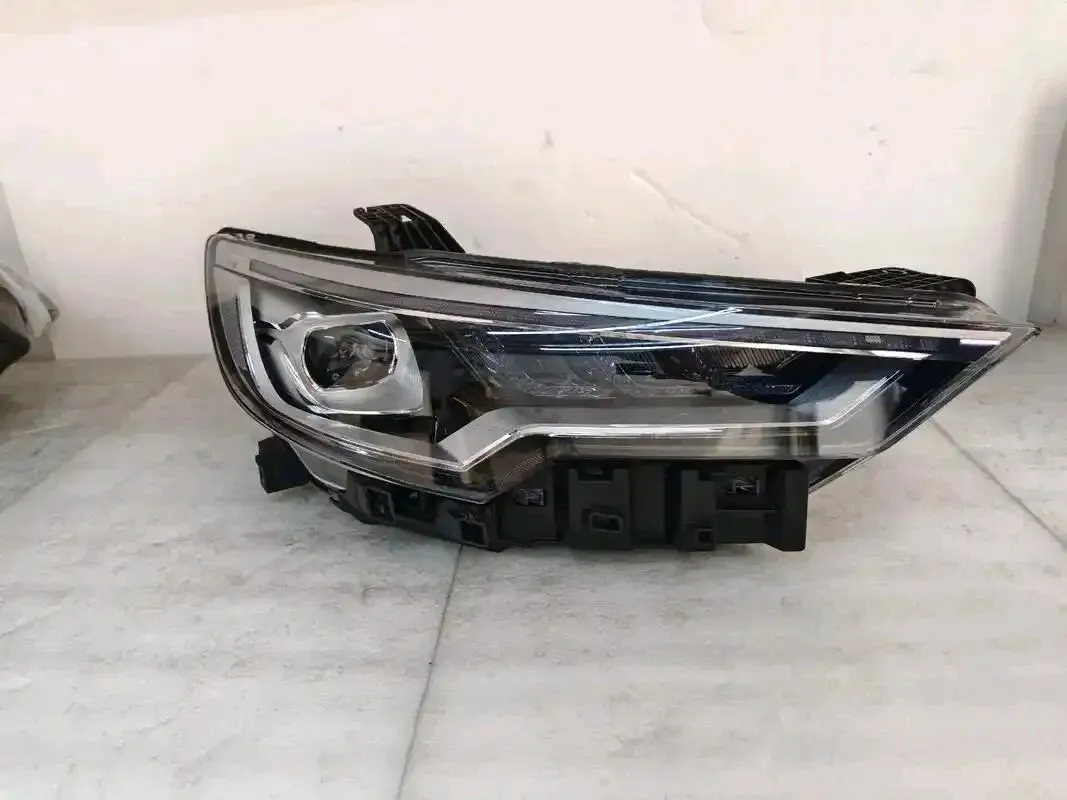

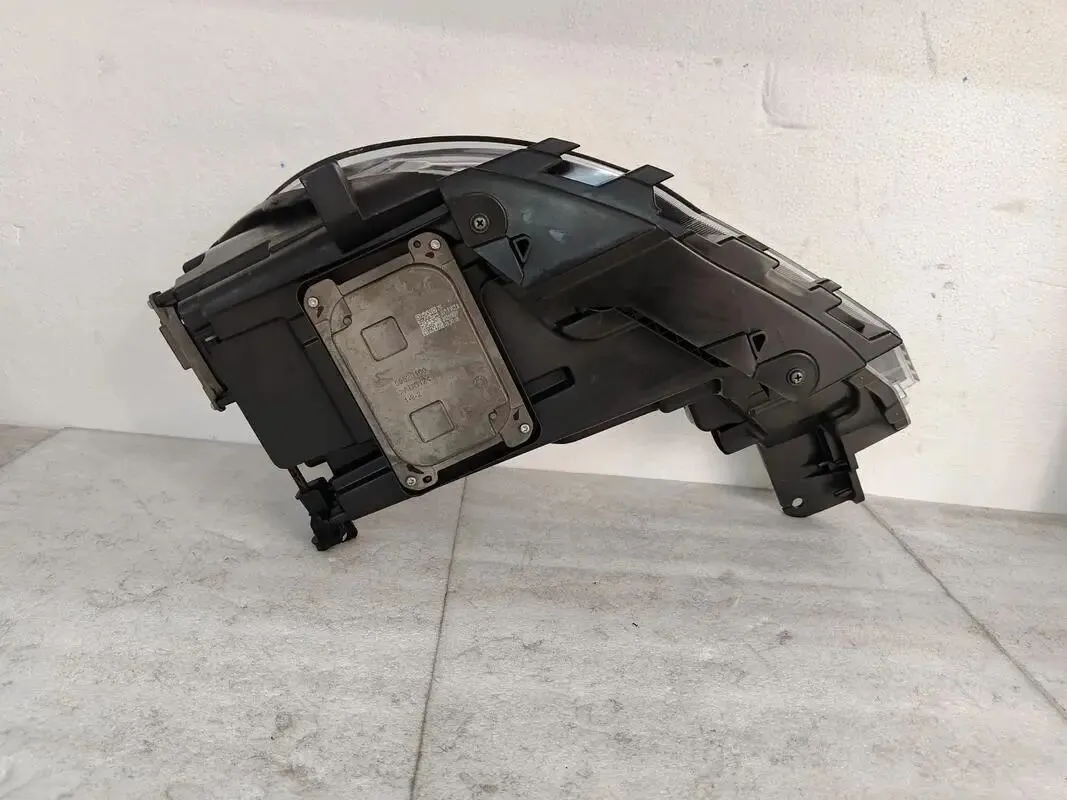

大灯图

简单做个接线备忘录，这款车改了很多

常见问题：

1：开远光近光会闪

2：报故障

3：变光电机滴答滴答响

以上问题都可以解决

首先确认安装的透镜

一类：反射透镜【LED/激光】

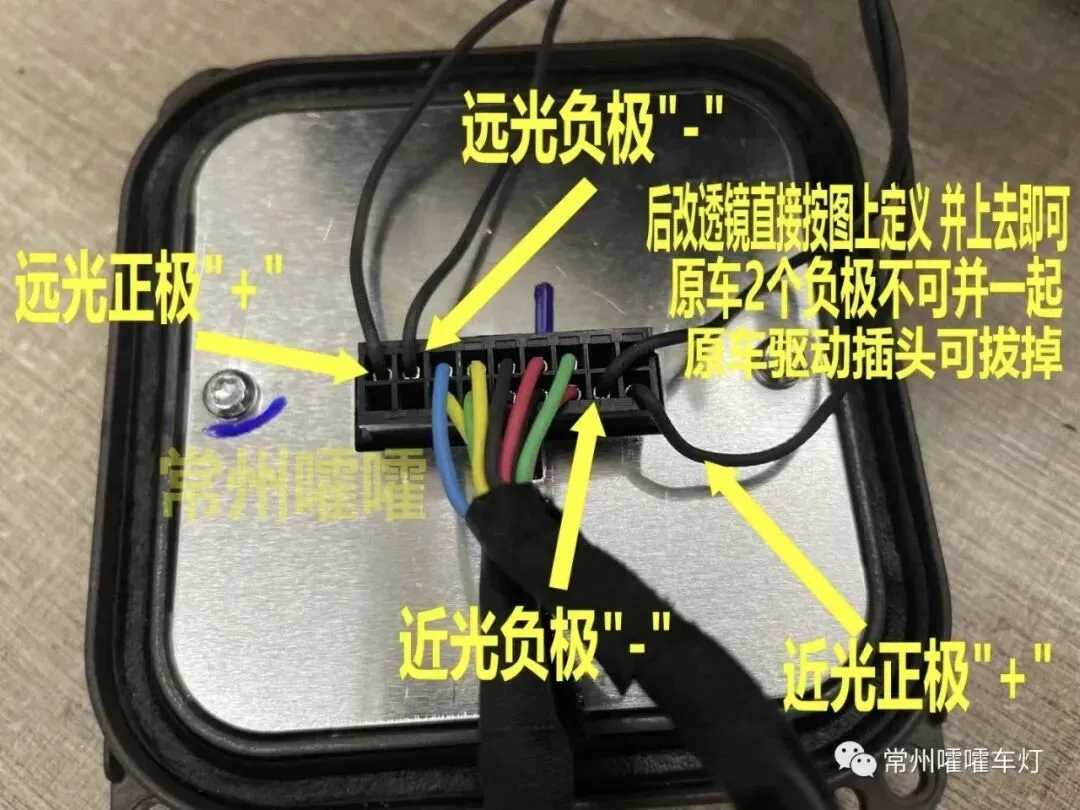

原车远光正负极 直接和透镜变光线对接

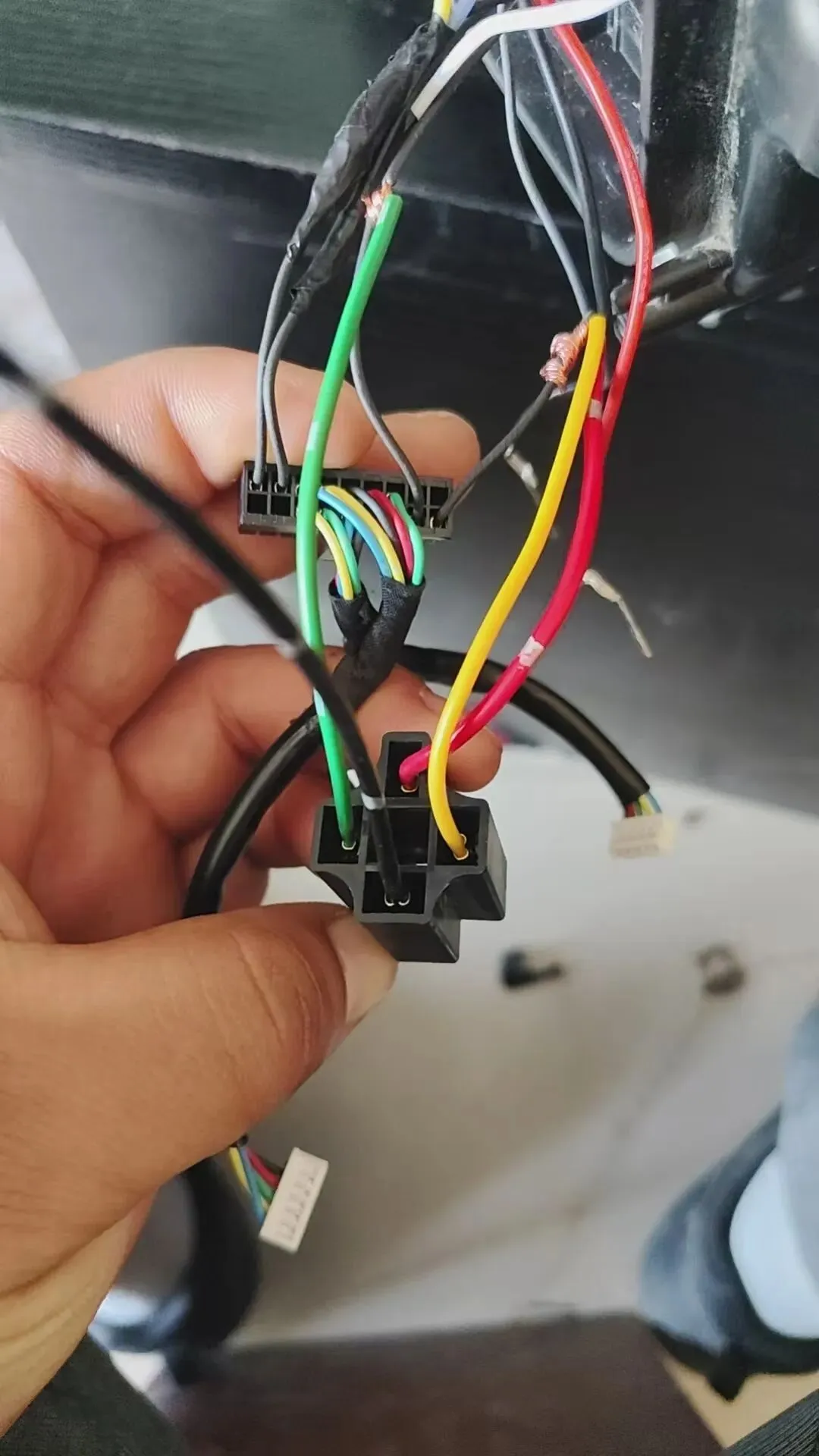

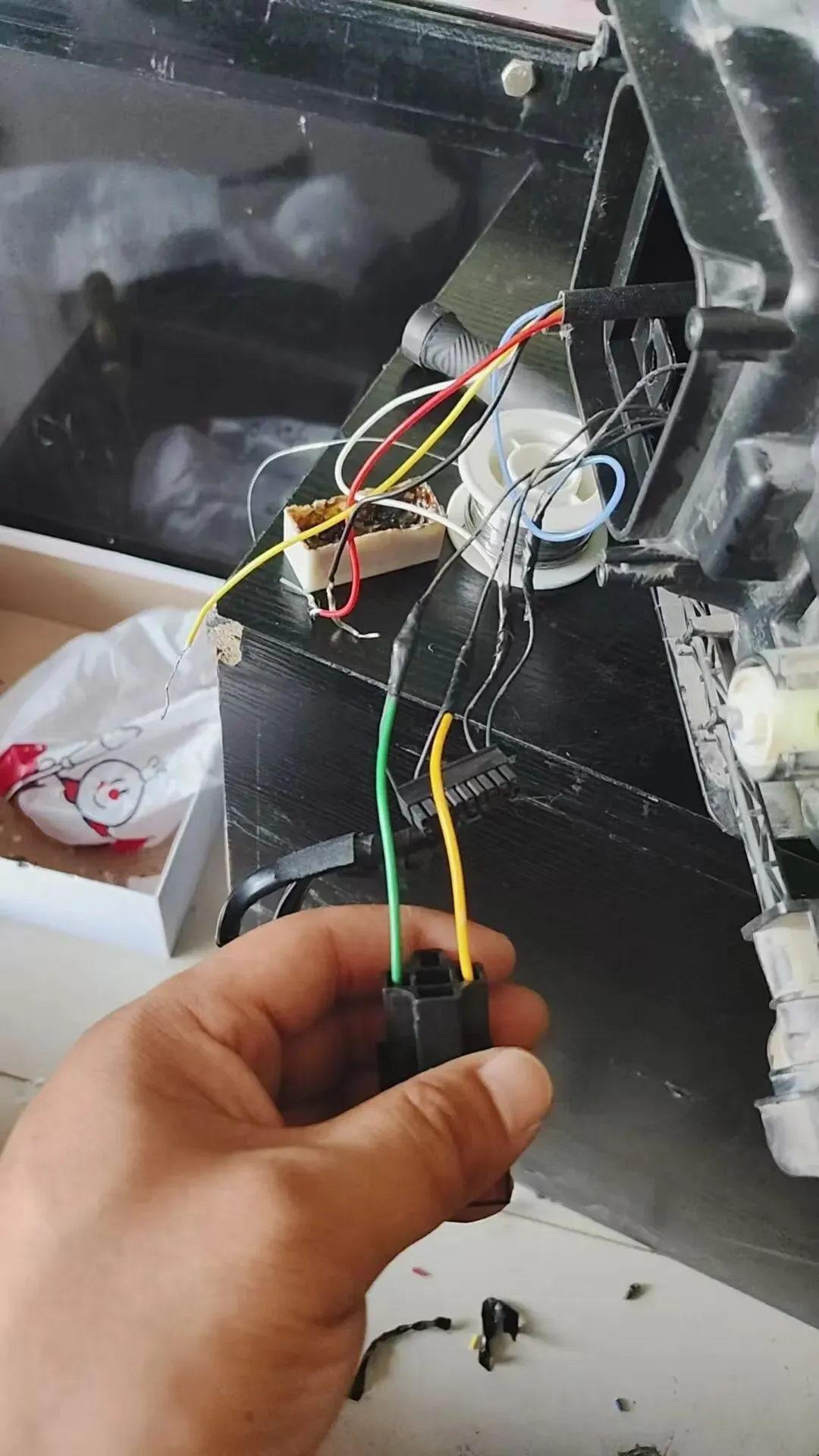

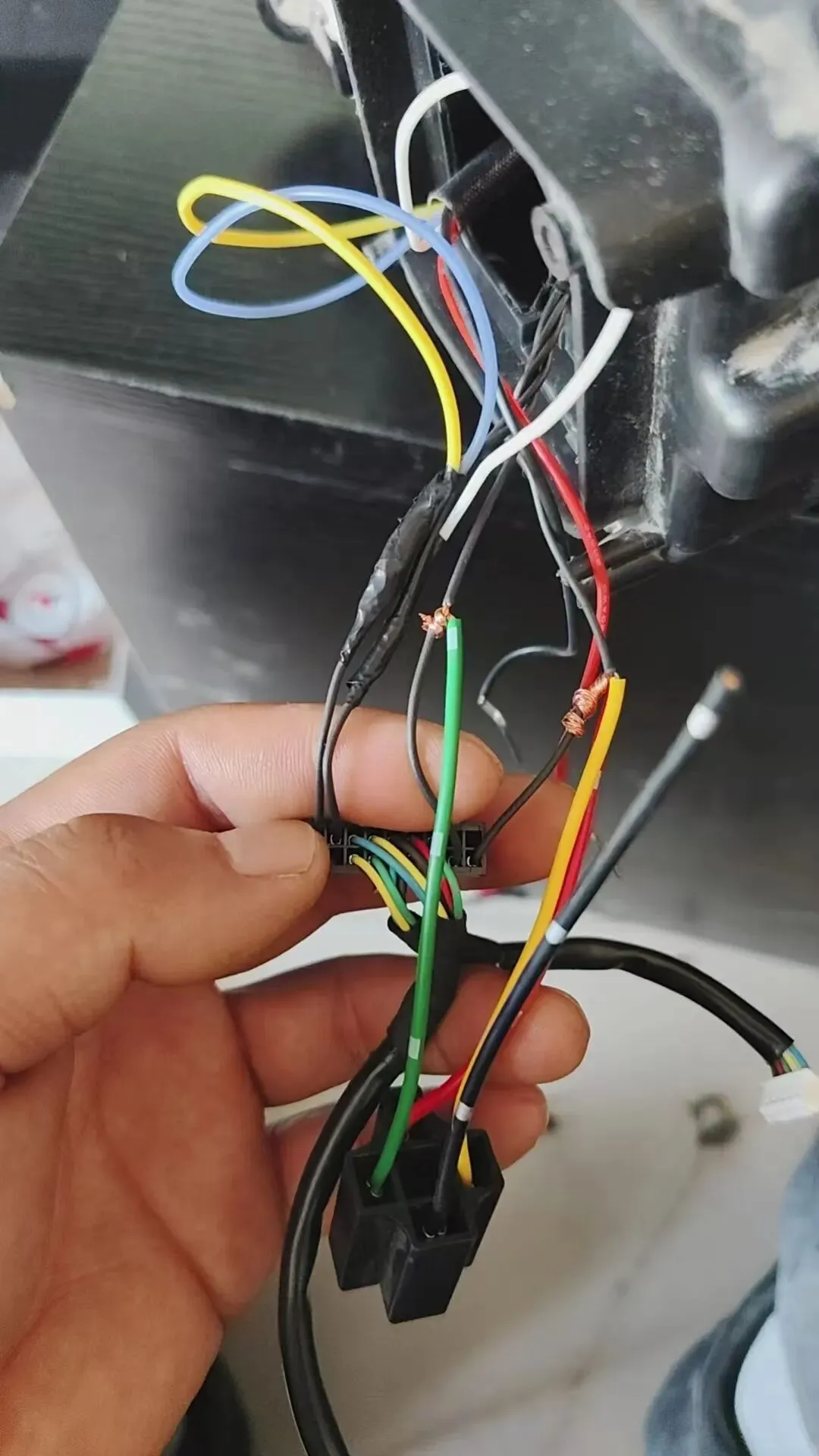

原车近光两边信号线各加一个继电器接85/86即可

后改透镜近光 用单灯线束直接带即可【如果透镜功率不大，也可直接对接原车近光信号线，继电器必须要加】

注：模块插头需要拔掉

二类：直射透镜【龙珠系列】

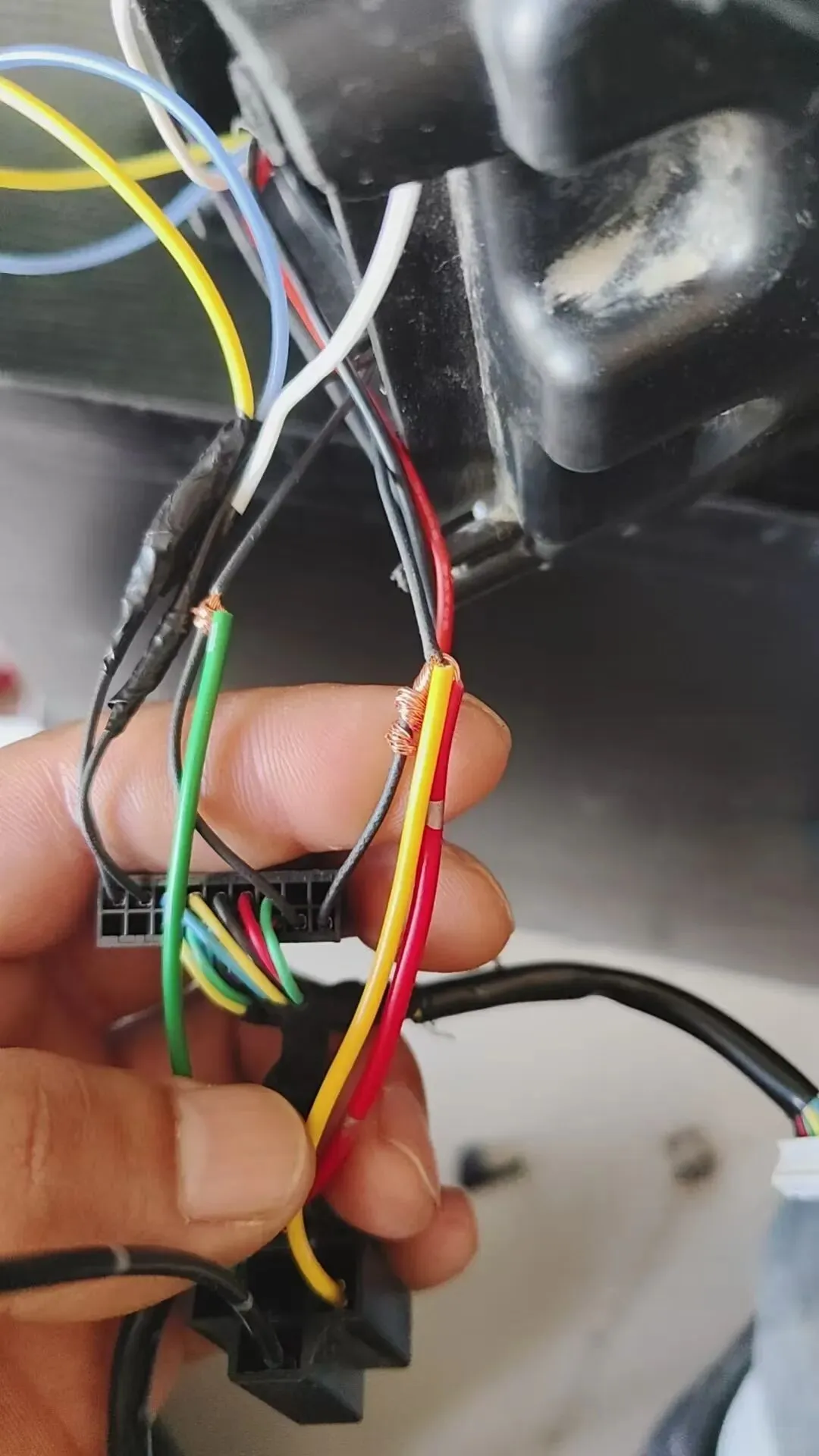

接线如下：

原车远光正负极 直接和透镜变光线对接

原车近光两边信号线各加一个继电器接85/86即可

后改透镜近光和直射正极  用H4线束直接带即可

注：模块插头需要拔掉

以上接法实际测试没有问题

如果远光报故障  需要原车线束上并接一个继电器即可

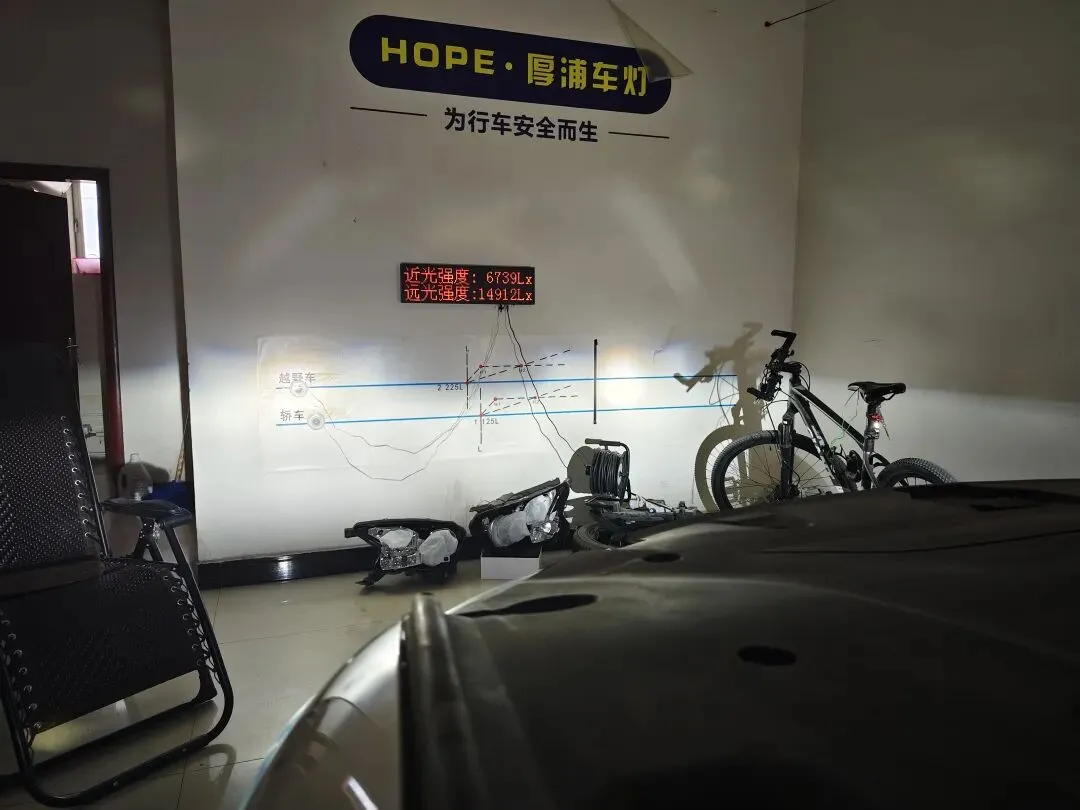

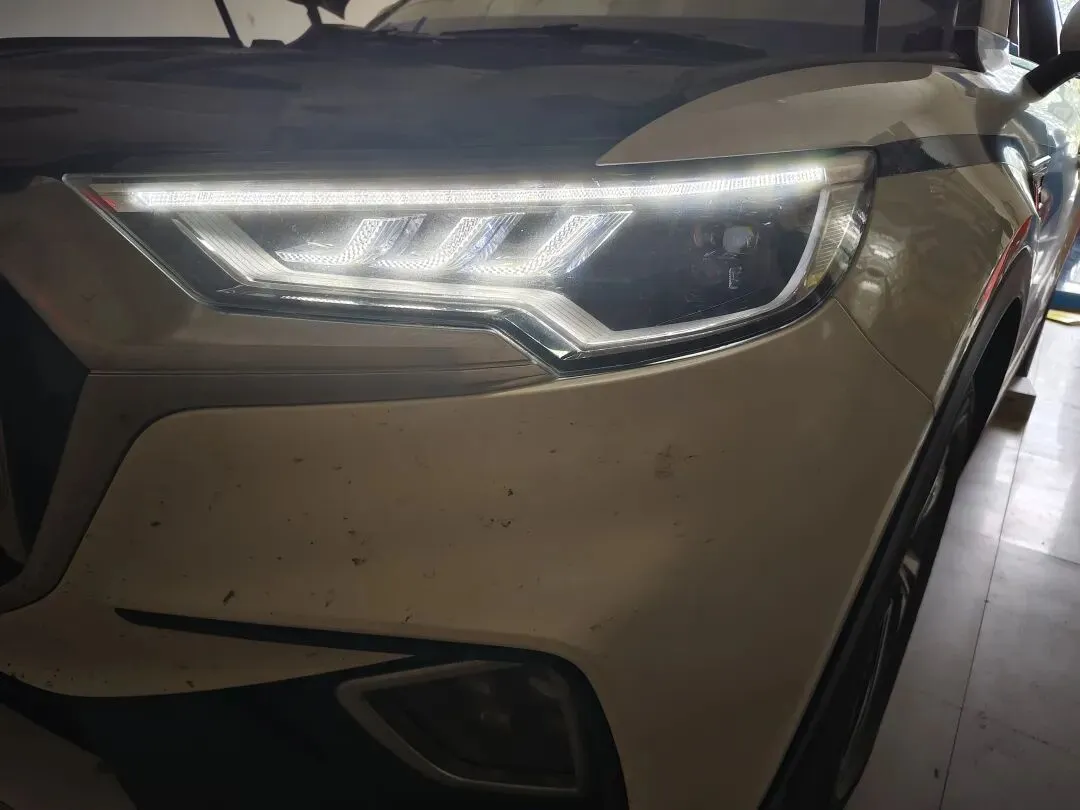

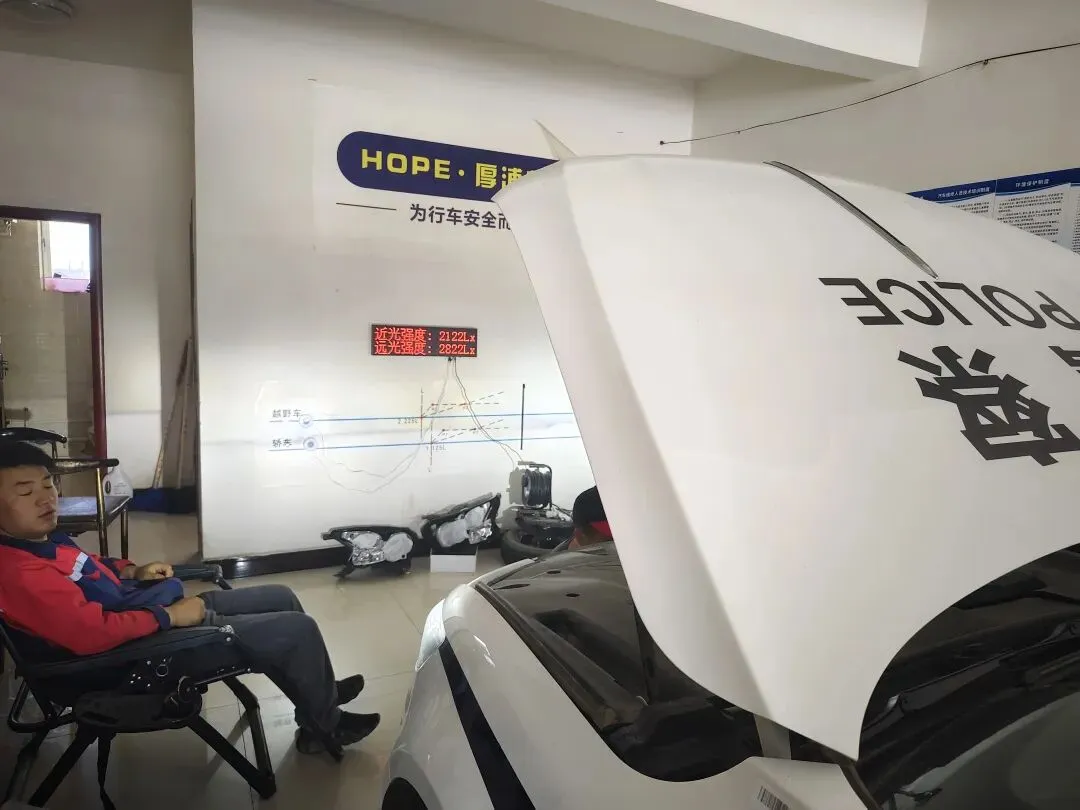

素材图片

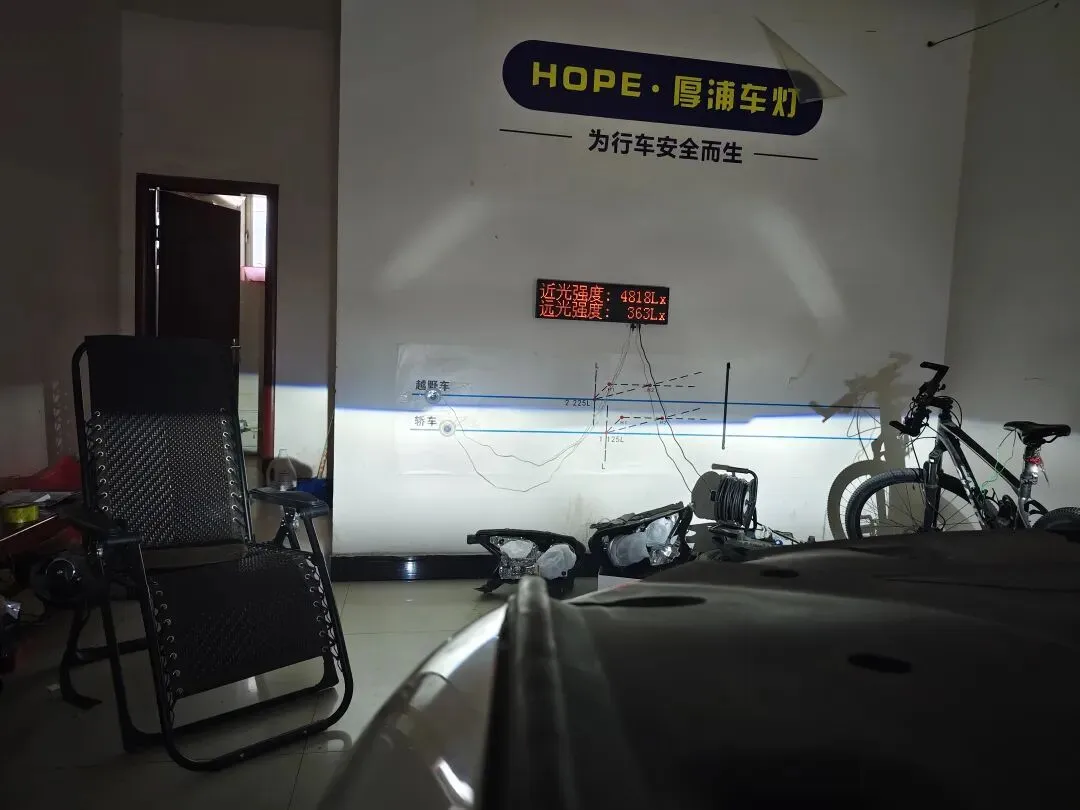

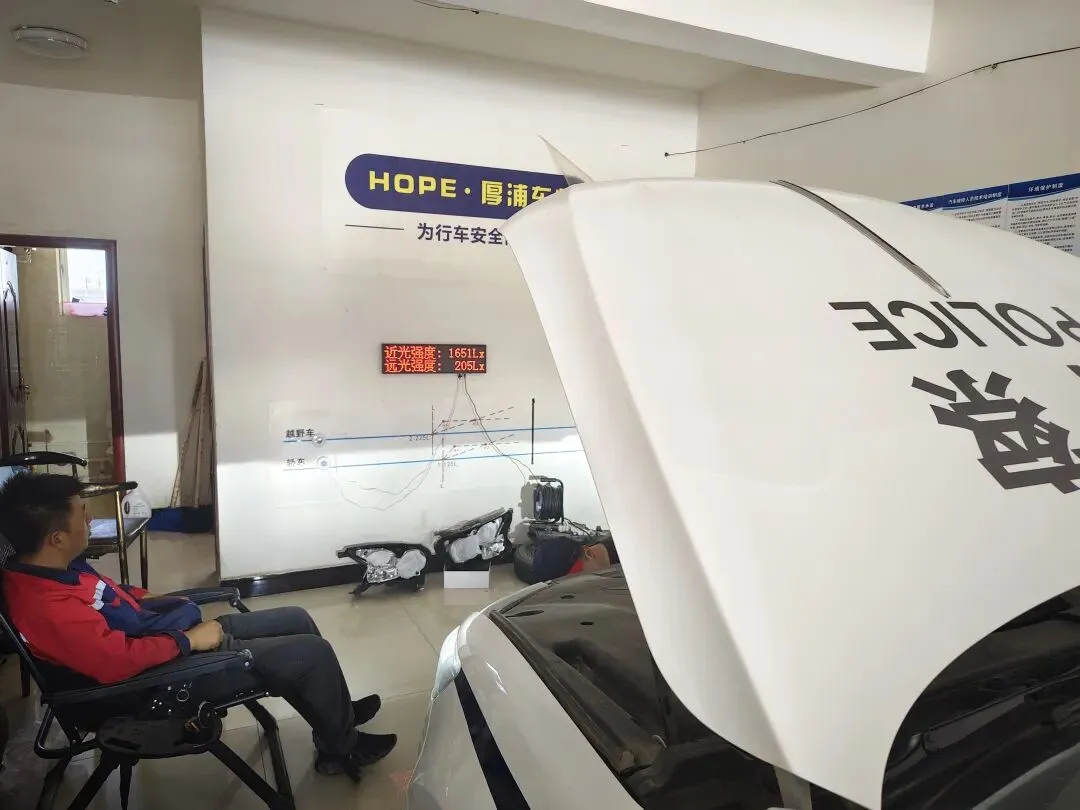

升级前
