在房屋市政工程施工安全管理中，有两套系统检查的标准，一是《建筑施工安全检查标准》（JGJ59—2011）和《市政工程施工安全检查标准》（CJJ/T275-2018），二是《房屋市政工程生产安全重大事故隐患判定标准 （2024版）》，其中前者是“全面体检”，后者是“重点筛查”。
往期对重大事故隐患判定标准进行了图示，从本期开始对《建筑施工安全检查标准》（JGJ59—2011）和《市政工程施工安全检查标准》（CJJ/T275-2018）进行图示，以检查者的视角，和大家共同学习如何做好施工现场安全管理。
本期主题：扣件式钢管模板支架（一般项目）
1
杆件连接
1.立杆应采用对接、套接或承插式连接方式，并应符合规范要求；
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第6.9.2条
立杆连接方式示例▼

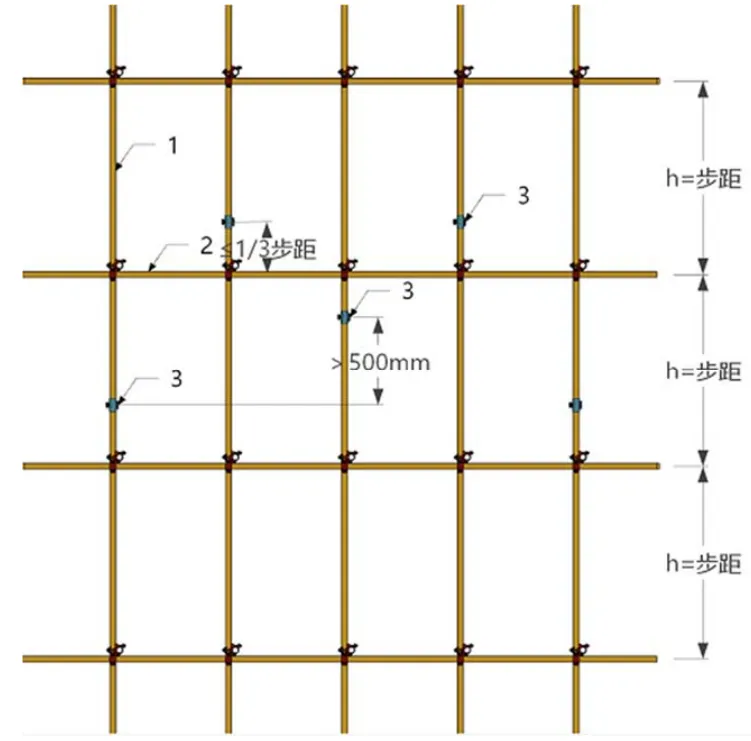

立杆接头设置示例▼
2.水平杆的连接应符合规范要求；
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第6.9.2条

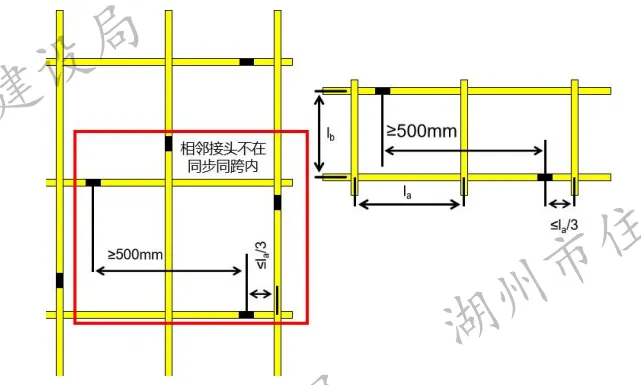

水平杆接头设置示例▼
3.当剪刀撑斜杆采用搭接时，搭接长度不应小于1m；
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第6.9.4条

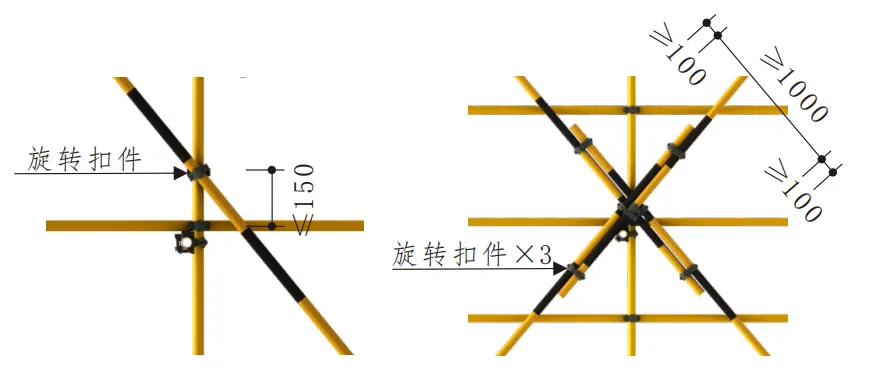

剪刀撑链接示例▼
4.杆件各连接点的紧固应符合规范要求。
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第7.3.11条，扣件紧固力矩不应小于40N ·m，且不应大于65N ·m
螺栓拧紧扭力矩检测示例▼
2
底座与托撑
5.可调底座、托撑螺杆直径应与立杆内径匹配，配合间隙应符合规范要求；螺杆旋入螺母内长度不应少于5 倍的螺距。
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第3.4条
可调托撑安装示例▼
3
构配件材质
6.钢管壁厚应符合规范要求；
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第3.1.1条、第3.1.2条，脚手架钢管宜采用f48.3X3.6钢管。每根钢管的最大质量不应大于25.8kg。
壁厚测量示例▼
7.构配件规格、型号、材质应符合规范要求；
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第8.1.4条

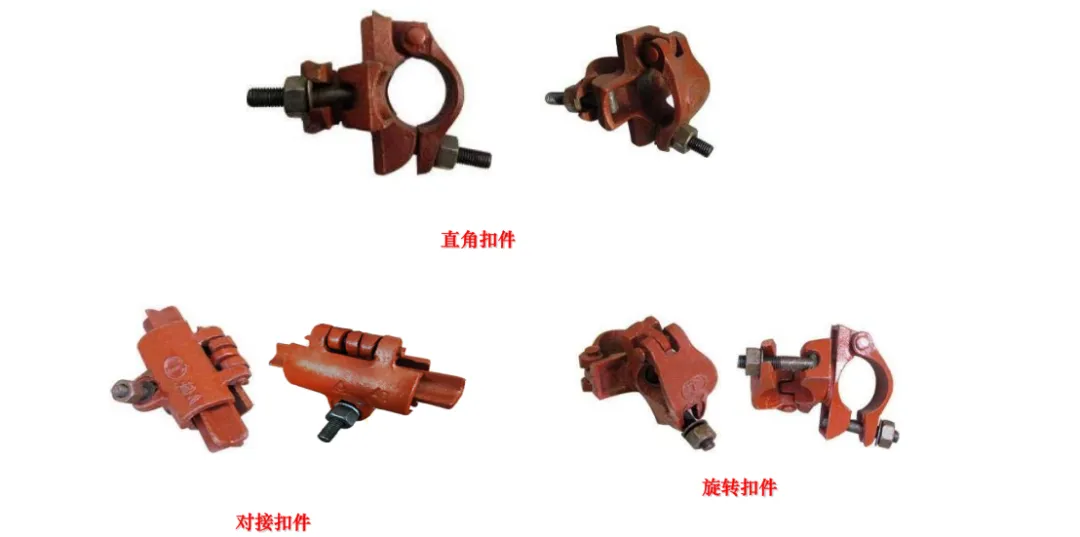

扣件示例▼

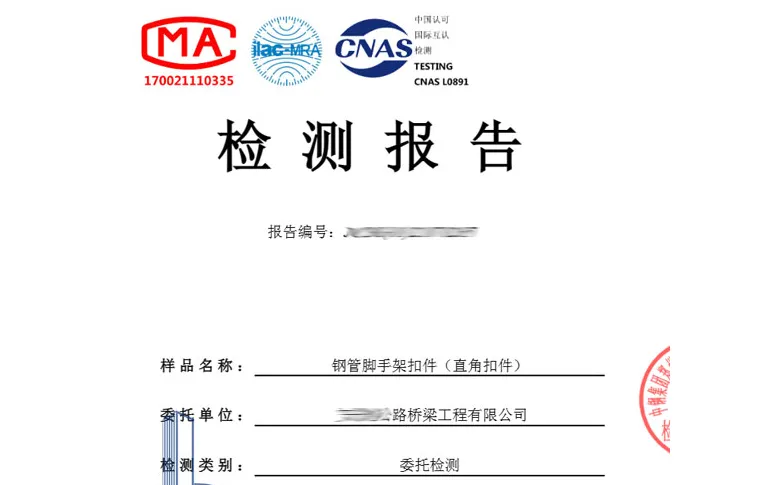

扣件检测报告示例▼
8.杆件弯曲、变形、锈蚀量应在规范允许范围内。
评定依据：《建筑施工扣件式钢管脚手架安全技术规范》( JGJ 130-2011)第8.1.2条

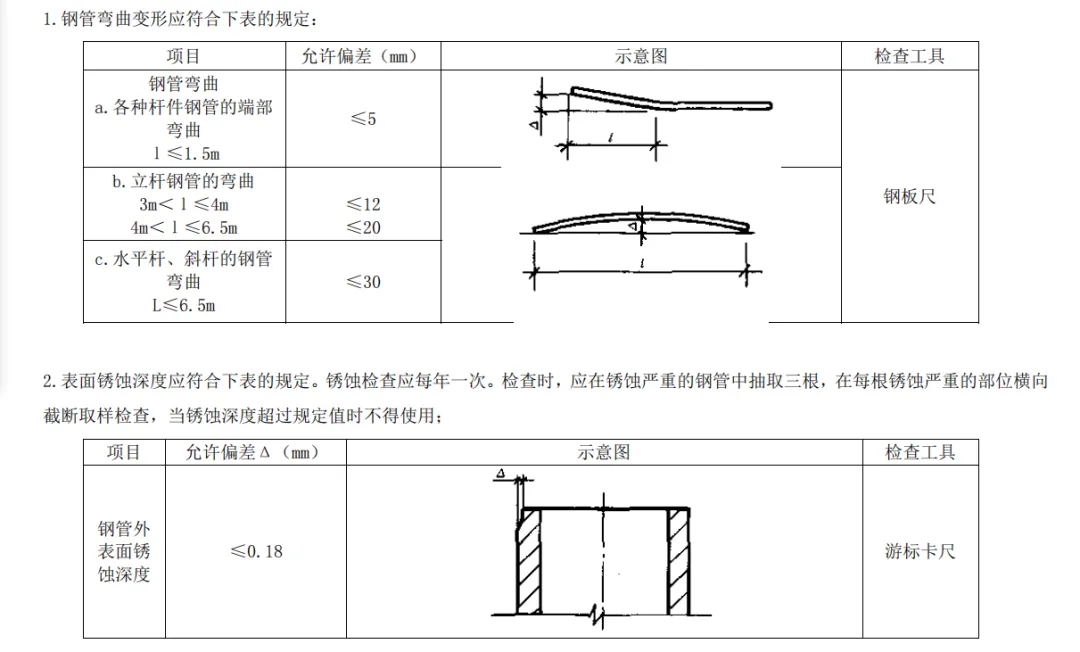

杆件弯曲、变形、锈蚀量规范允许值▼
4
支架拆除
9.支架拆除前结构的混凝土强度应达到设计要求；
评定依据：《混凝土结构工程施工规范》（GB50666-2011）第4.5.2条

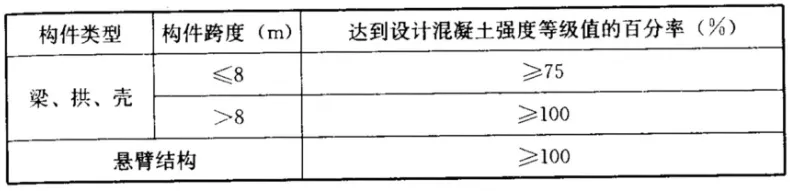

底模拆除时混凝土强度要求▼
10.支架拆除前应设置警戒区，并应设专人监护。
评定依据：《施工脚手架通用规范》（GB 55023-2022）第5.4.4条

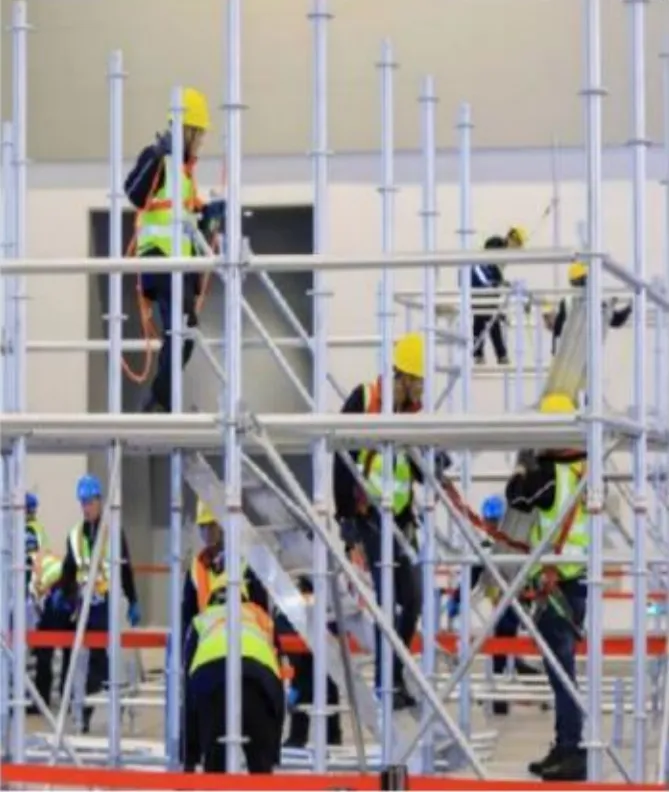

支模架拆除示例▼
5
补充
11.楼梯斜板模板支架。
评定依据：《建筑施工模板安全技术规范》（JGJ 162-2008）第6.1.6 条

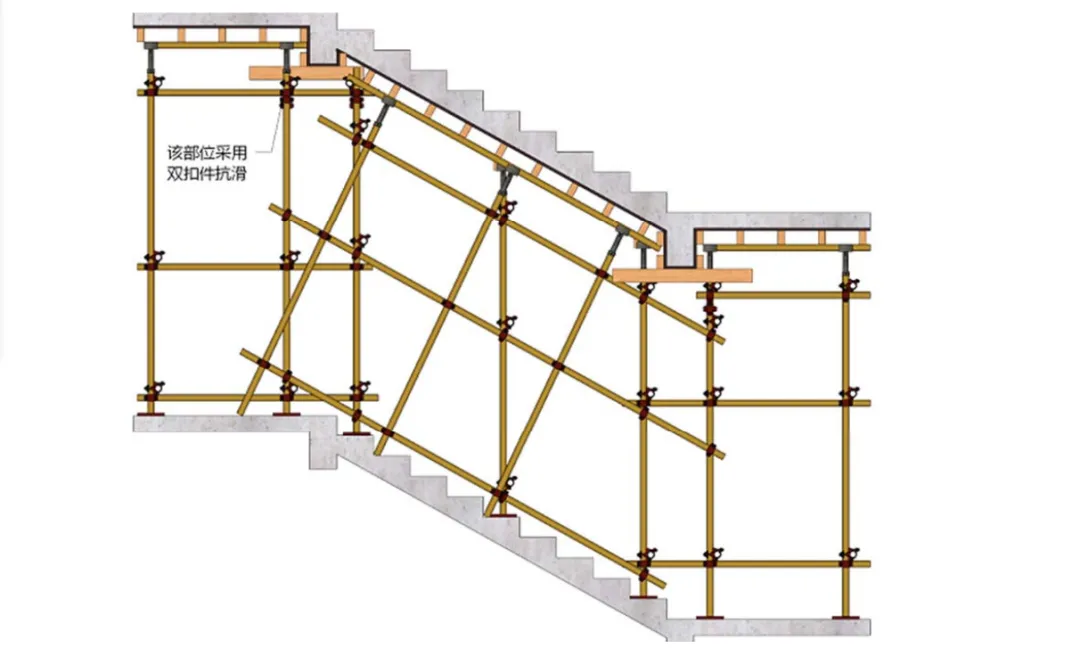

楼梯斜板模板支架示例▼
结语
很多地方施行了《施工现场安全文明施工标准化图集》，标准要求可能高于现行规范，本文仅供参考，具体执行请以各地行业主管部门意见为准。
