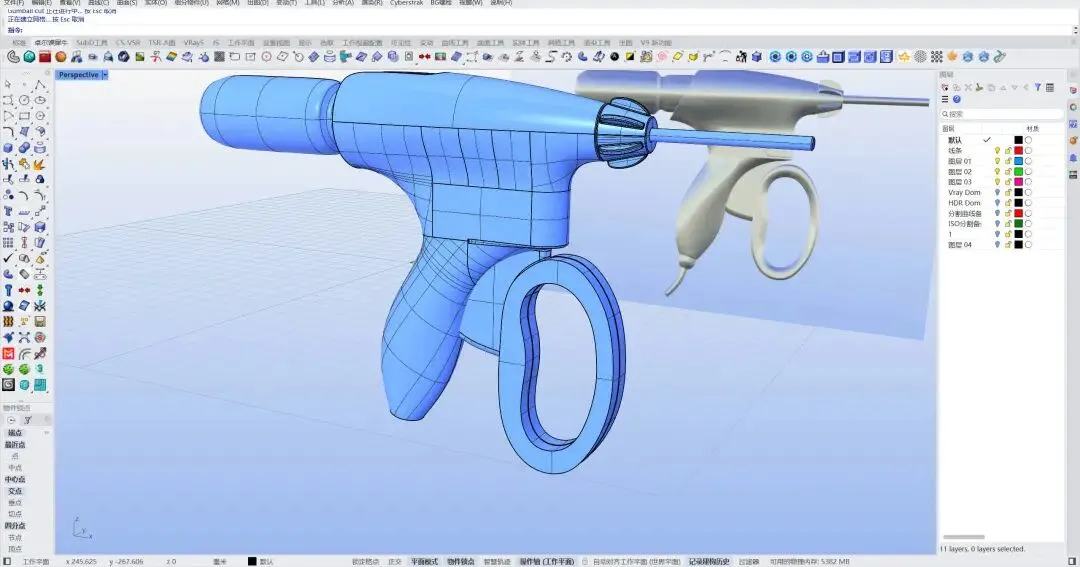

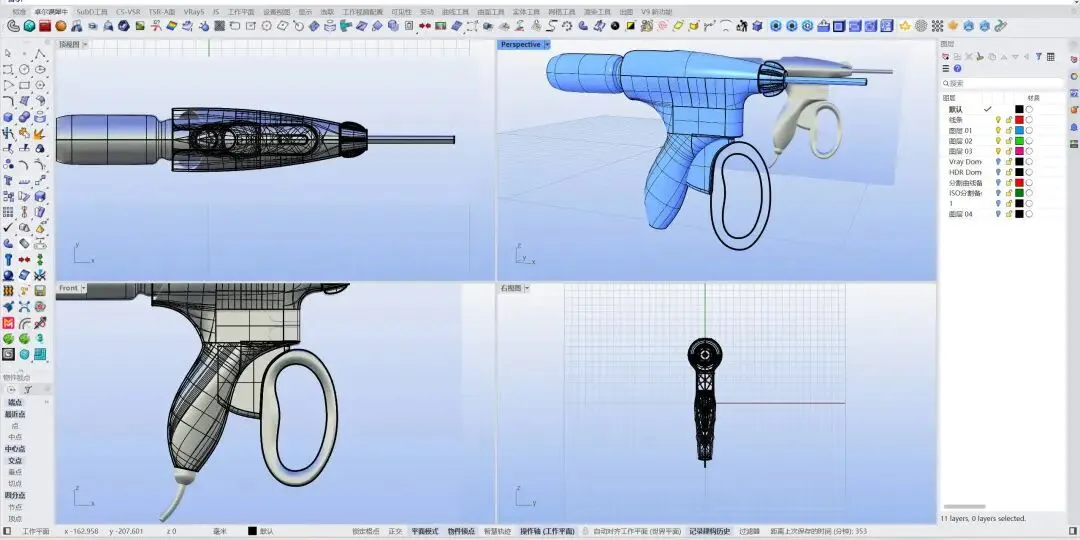

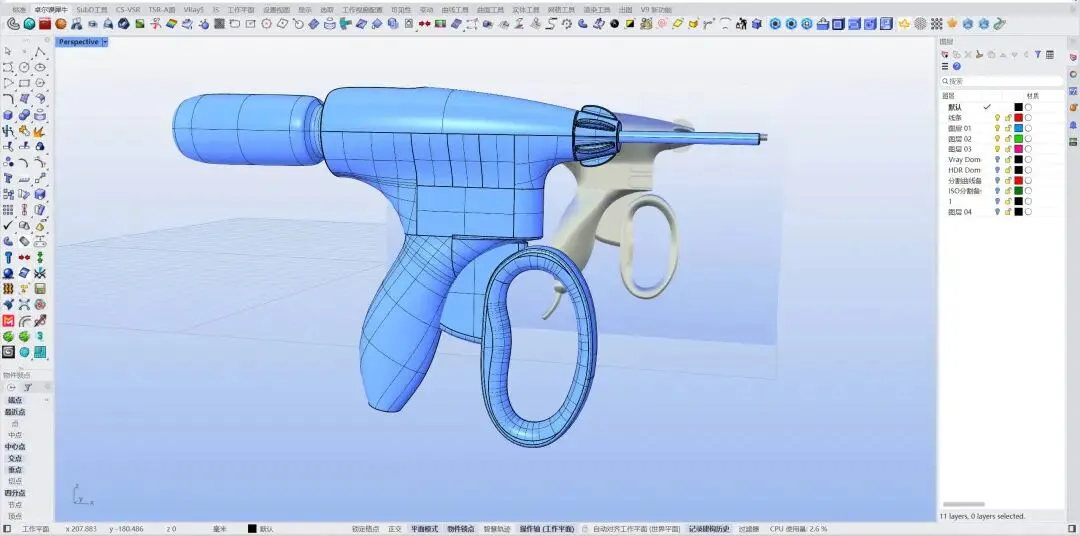

本次的建模教程是制作一个手持医疗器械产品。
这款产品建模主要使用的方法是曲面建模，整体大致都是圆管和圆角矩形，较难的是侧边渐消部分的结构，主要使用分面以及T形分割的形式就可以得到。
具体建模思路请看下方视频教学及图文步骤，本次教程模型源文件可分享哦！
那么，下面让我们跟着教程一起来做一下吧。
（完整教学视频请扫图片二维码移步至b站观看哦！）
模型源文件
本期建模讲解教程福利
扫码添加大骏老师
凭转发截图领取本期教程模型福利
以下是简要的步骤讲解
更多详细讲解请移步至
👉bilibili卓尔谟南京中心同名账号观看视频教学哦！

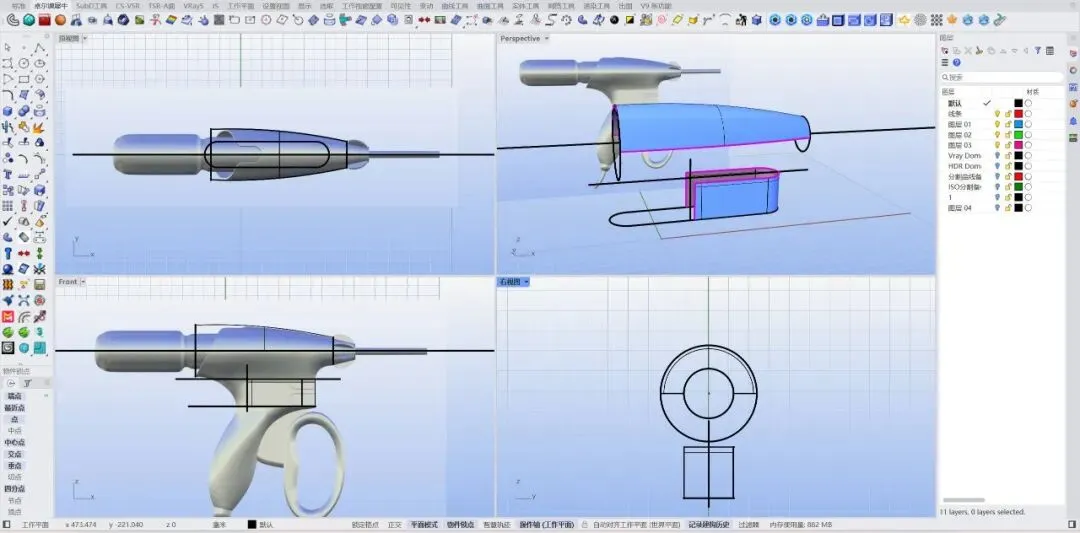

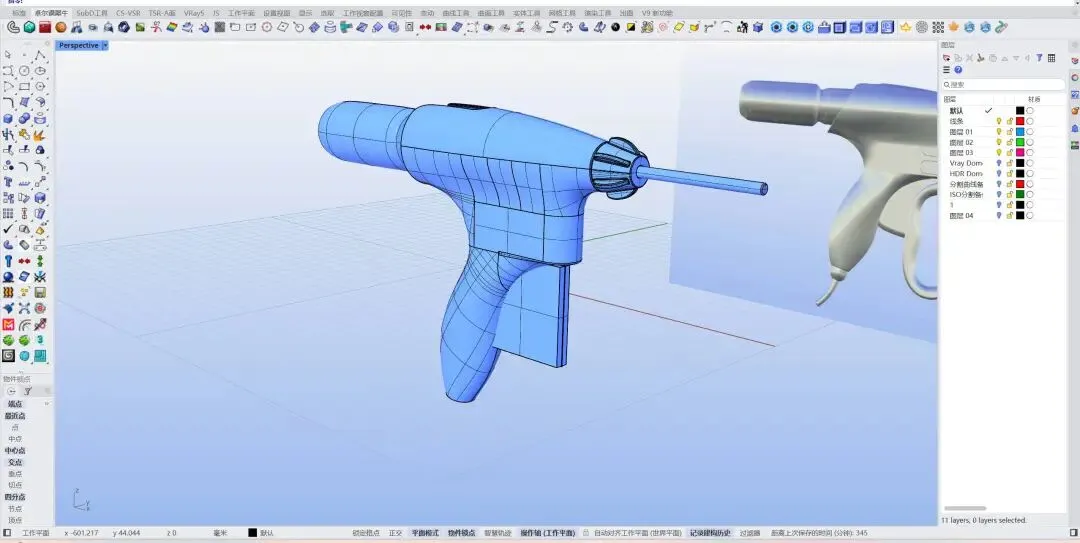

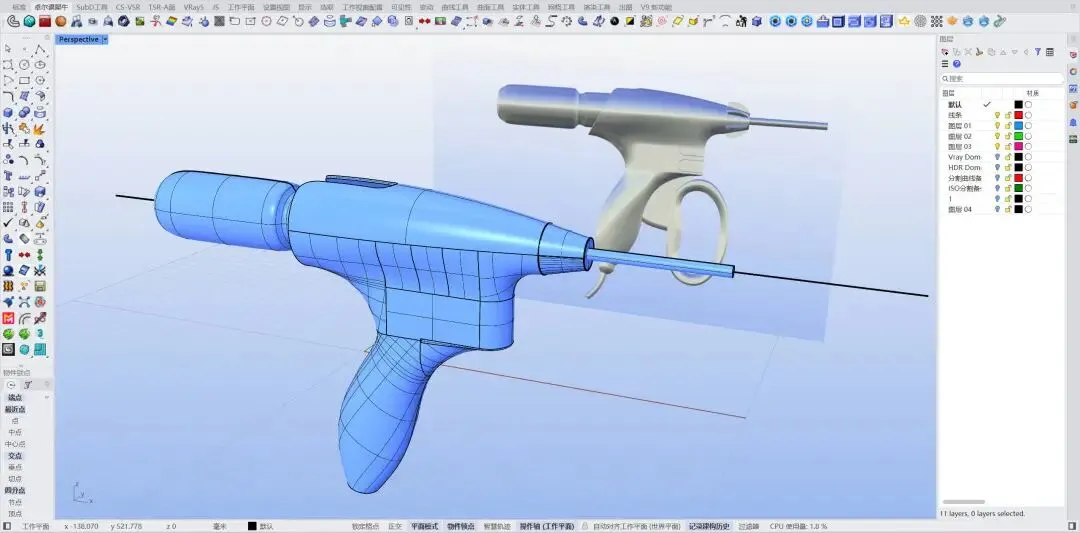

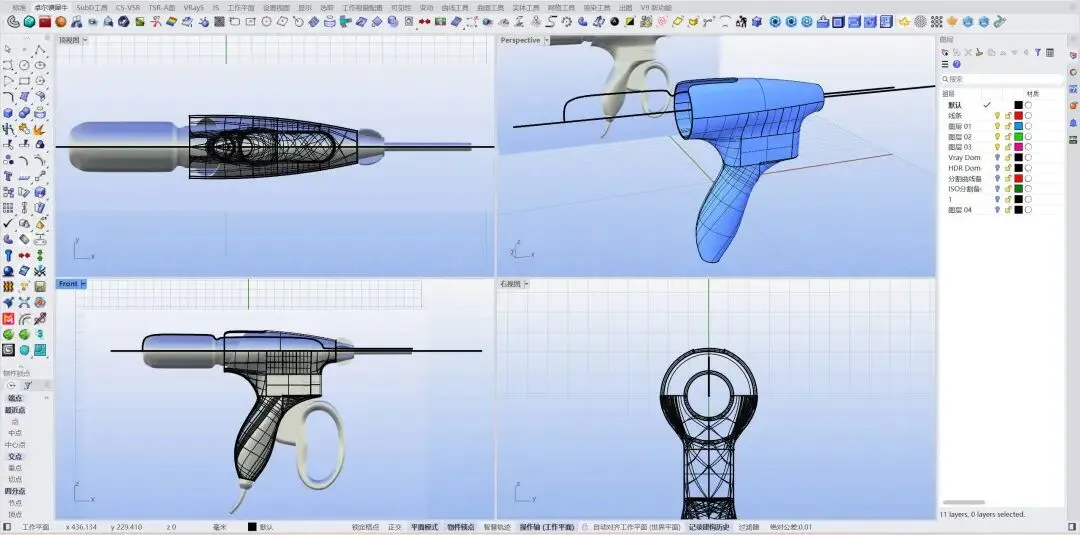

1、首先用双轨画出一个外观的一个大致的造型。画两个圆然后中间画两条线条。

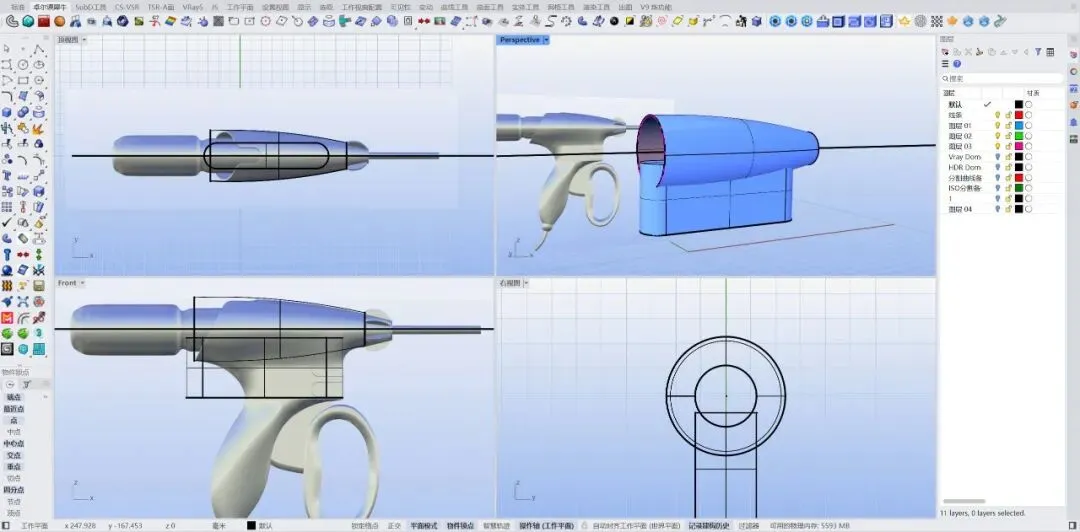

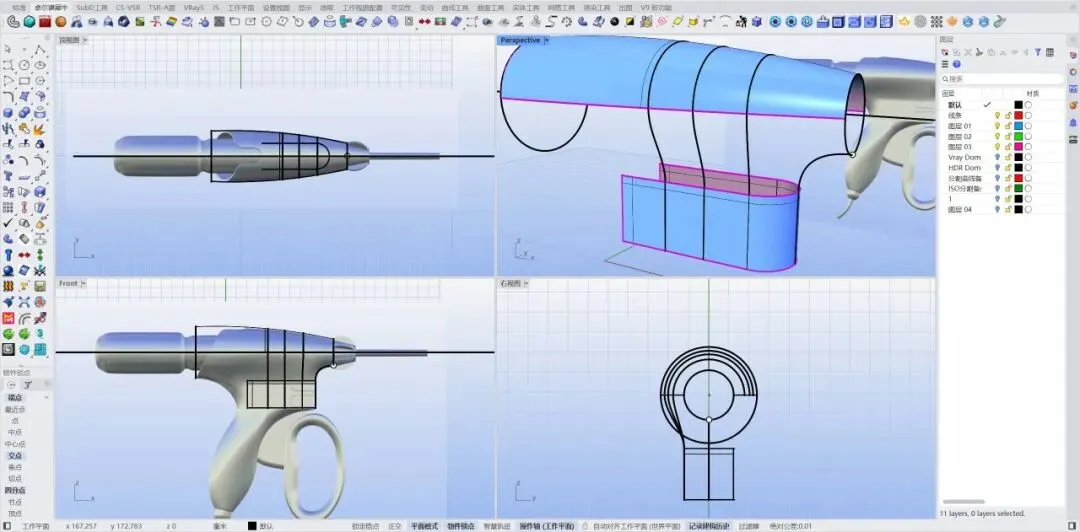

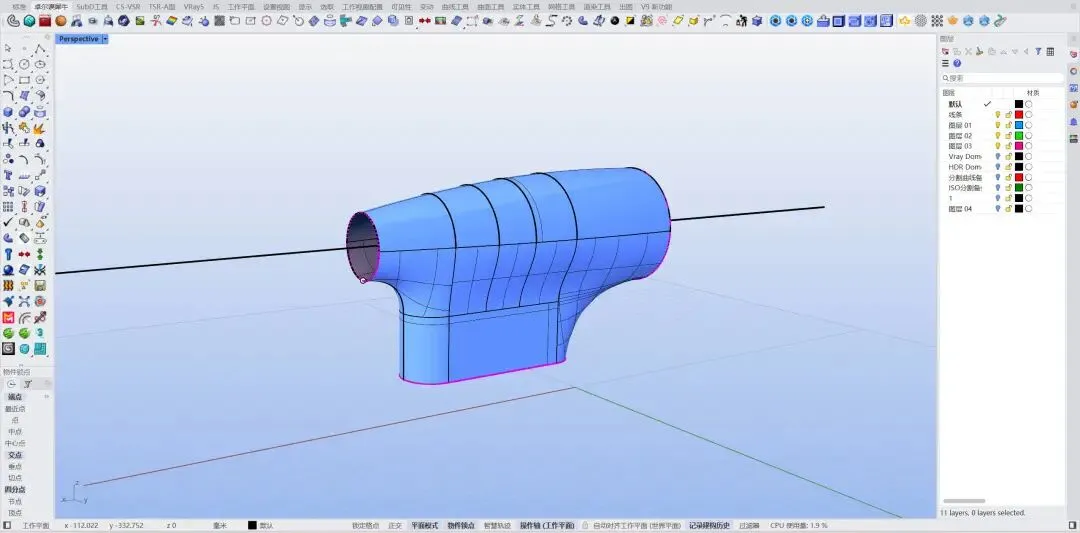

2、然后接着画出下面的跑道圆，用犀牛的圆角矩形进行绘制，然后挤压成实体。

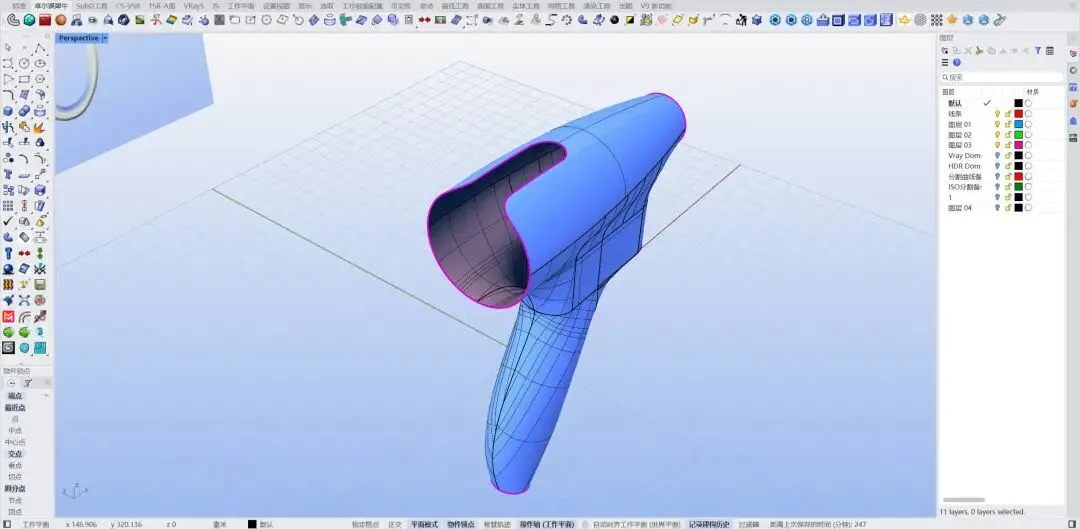

3、然后，根据参考图分割掉多余的面。
4、然后在中间的面用抽离结构线以及可调混接进行搭线。

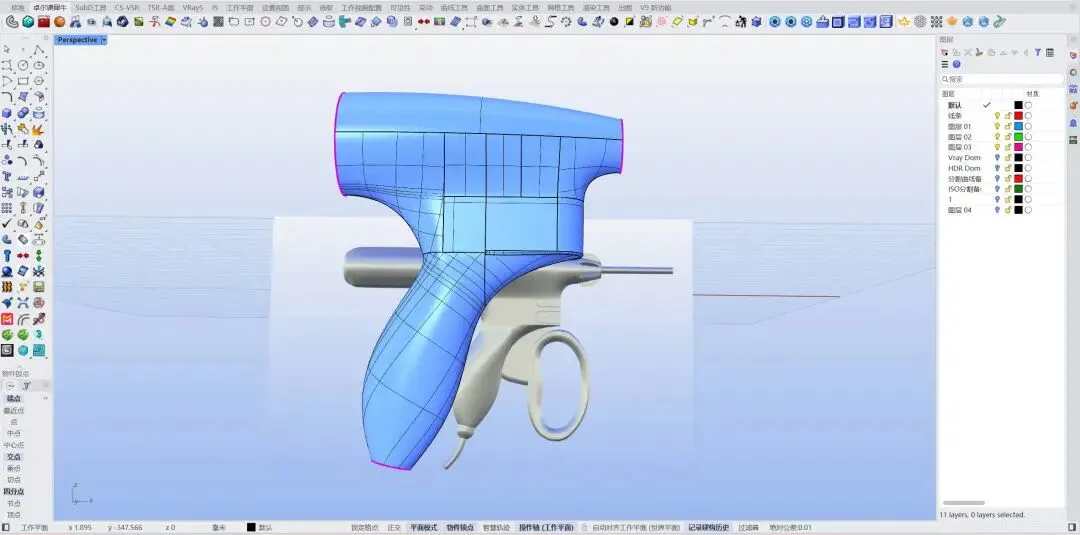

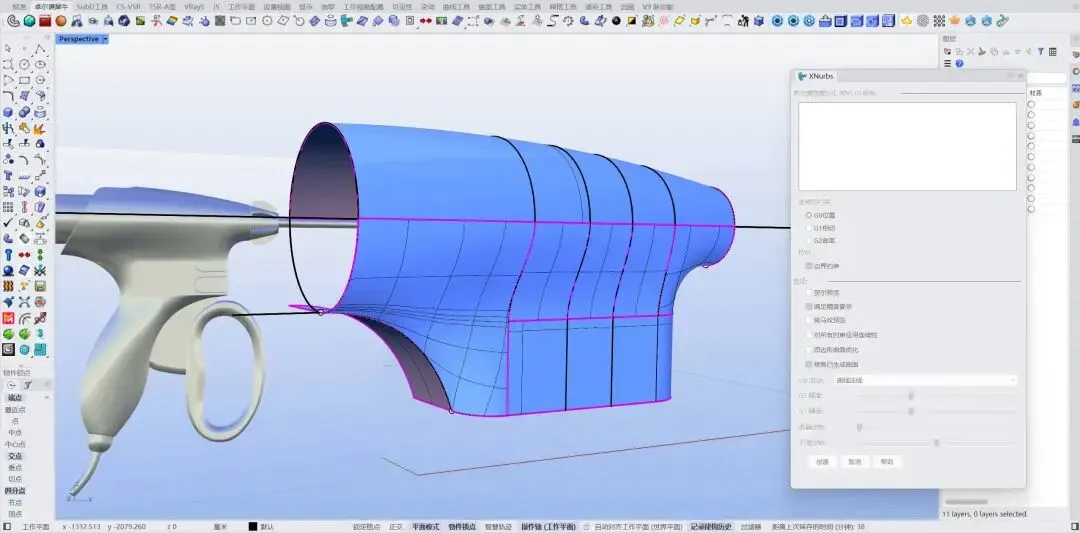

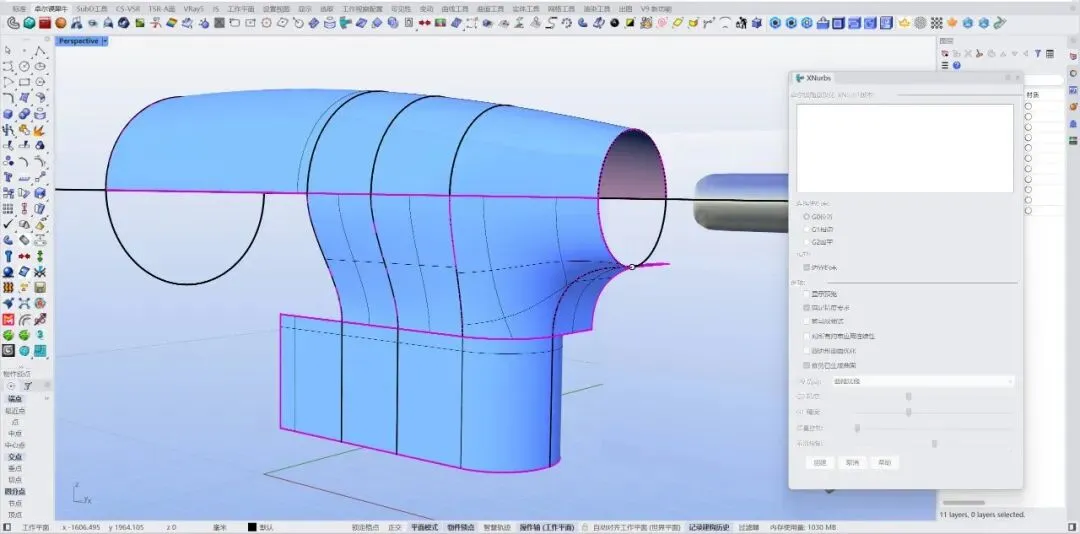

5、生成面的时候分别用分割边缘，分割一下，不然会选中一整条边，分割曲线也是一样，分割出来需要的边以及线即可，在分别用XN以及双轨进行面的生成。XN的时候面与面有连续性的时候记得选曲面边缘，或用曲线拉伸出来曲面，然后选G1或G2关系，因为曲线只能是G0连续性。

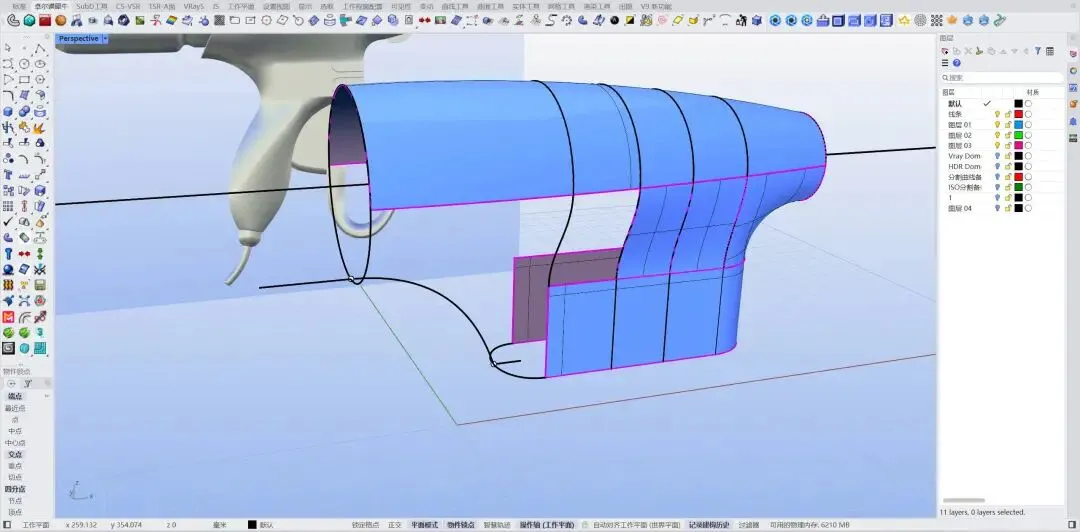

6、然后，同理继续分后面的面，进行搭线以及补面。
7、然后，删掉多余的辅助面，另一边直接镜像过去组合一下就可以了。

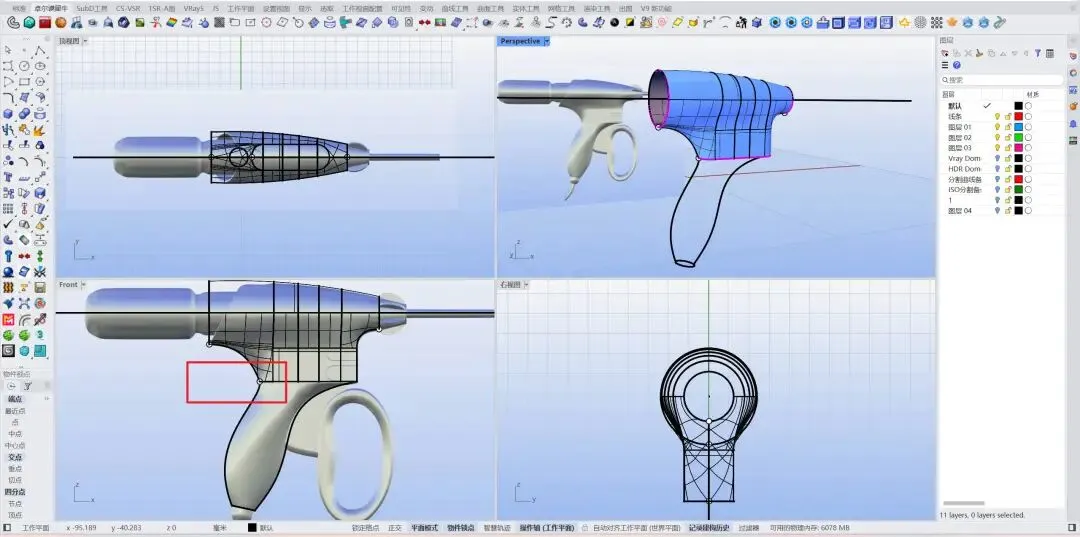

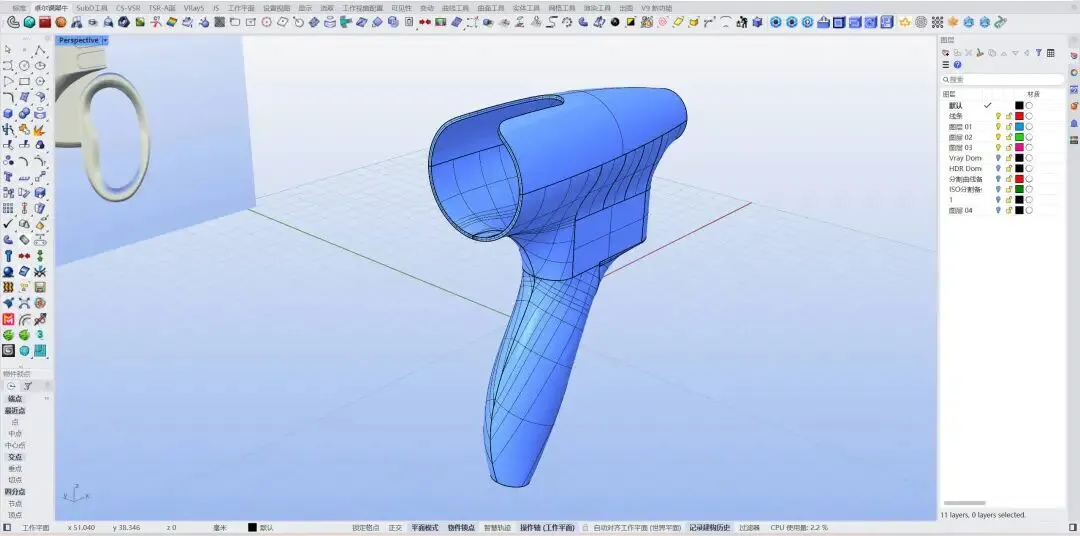

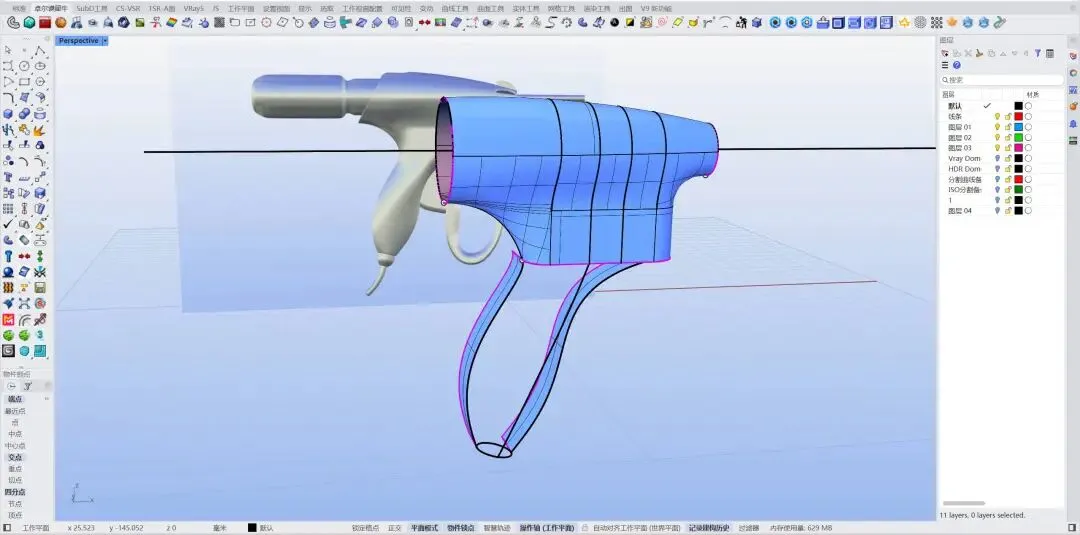

8、然后进行下面把手线条的绘制，注意线条与上面圆角矩形的衔接性，把手左边的线条要与上面的矩形进行匹配一下。（相切连续性）

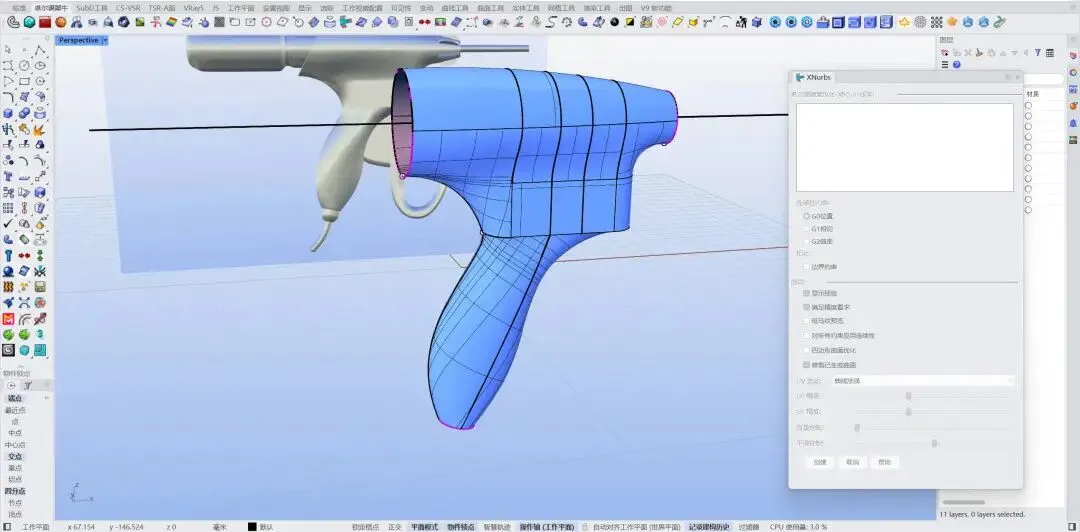

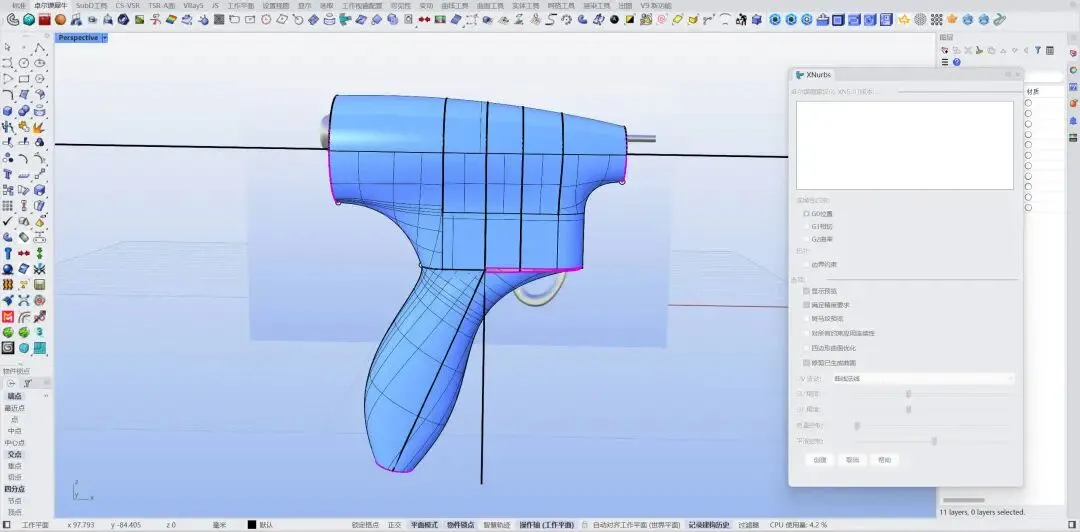

9、然后，在中间把手的位置加一条线条进行约束一下，约束的面用XN的话要把边界约束关掉因为是内部曲线，然后把手两边的线条进行挤出，用于XN生面。另一半镜像过去就可以了。

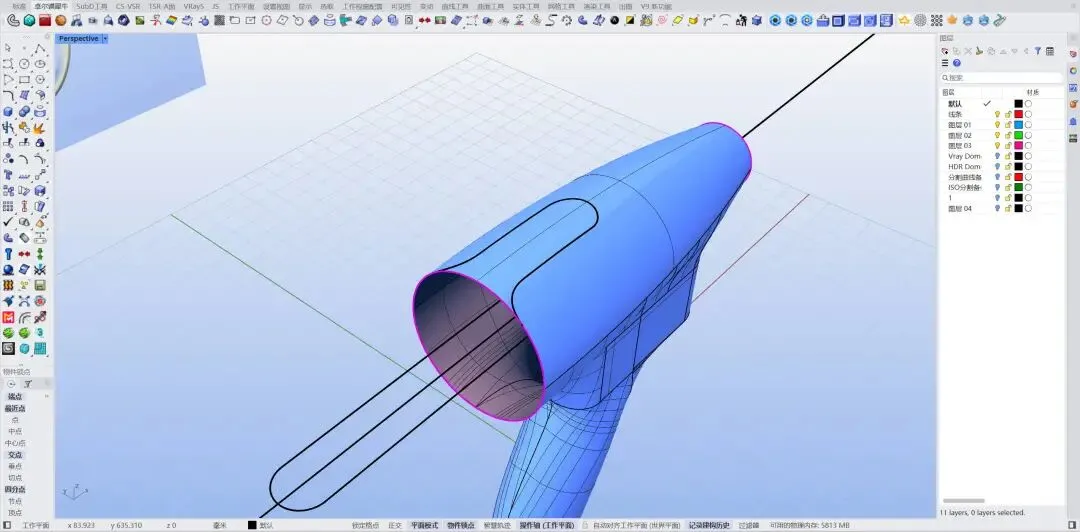

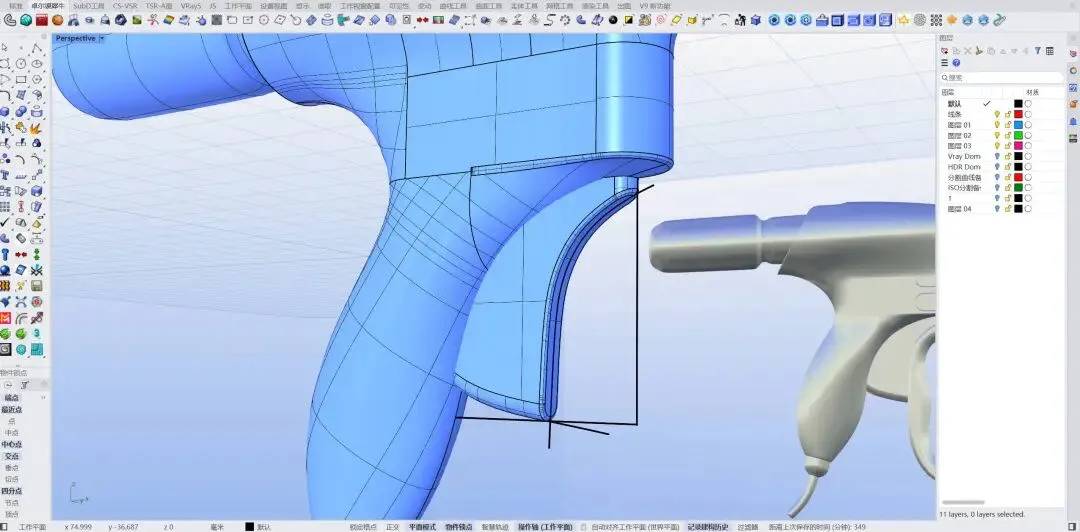

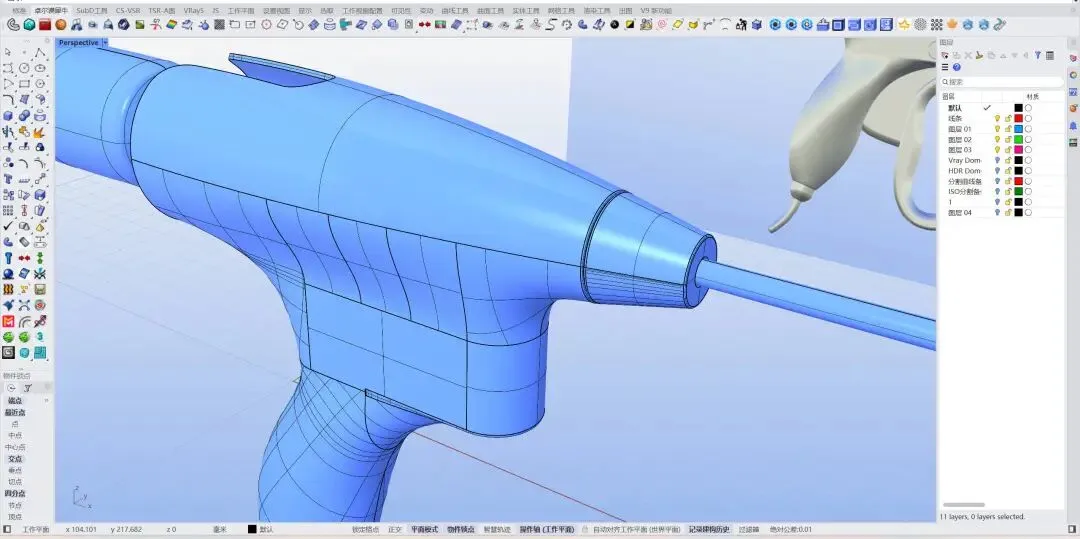

10、然后在渐削面的位置上复制边缘线进行圆管分割曲面。
11、然后用混接曲面进行补面，然后匹配曲面，渐削面就形成了。
12、然后，我们做顶部的造型画线投影上去，然后切割线然后混接一下线条在投影上面最后切割一下面。
13、然后，我们向内偏移一个厚度就可以了。

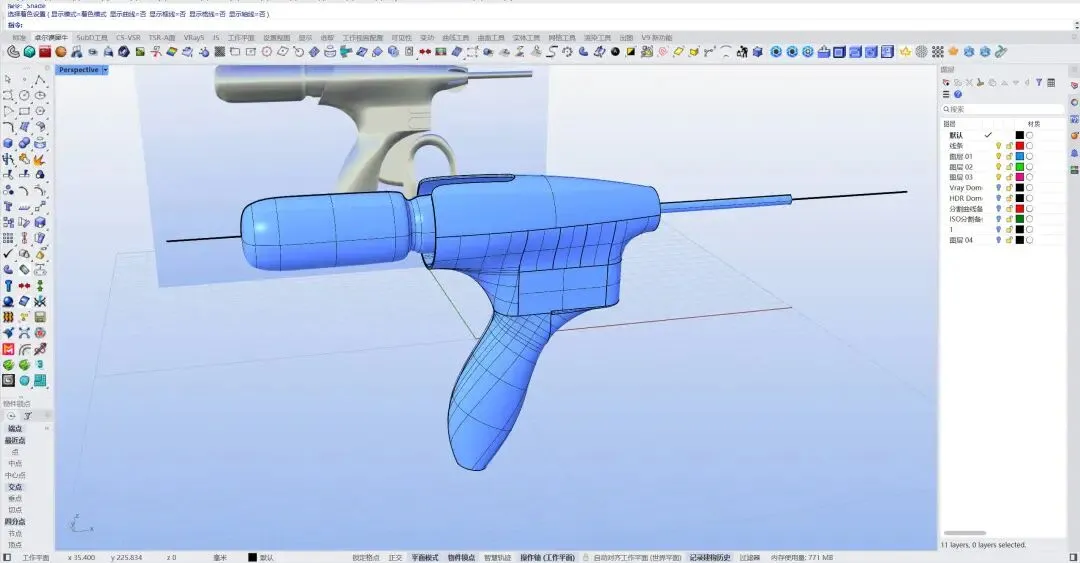

14、然后，我们画一下上面的针管，画一个边缘的轮廓线，然后旋转成形就可以了。

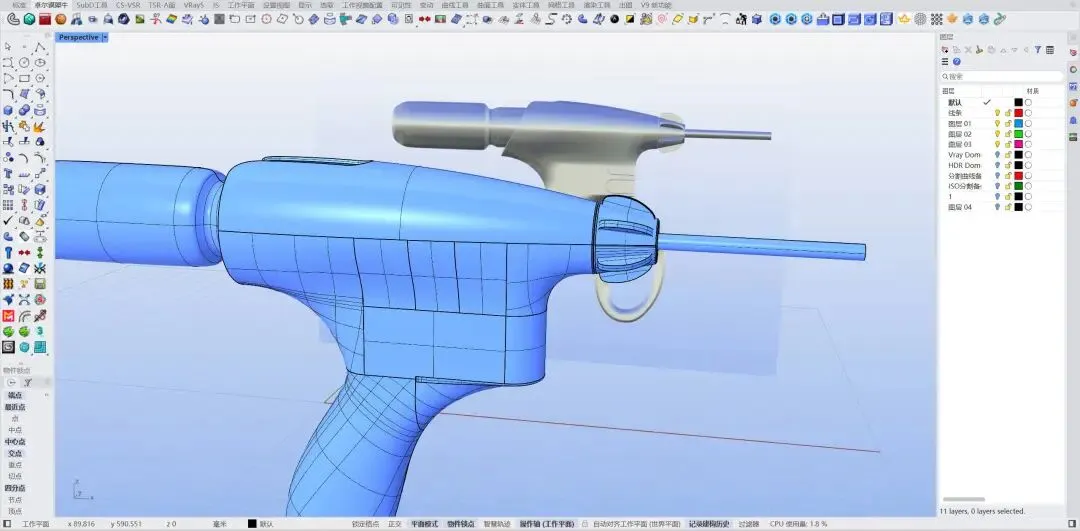

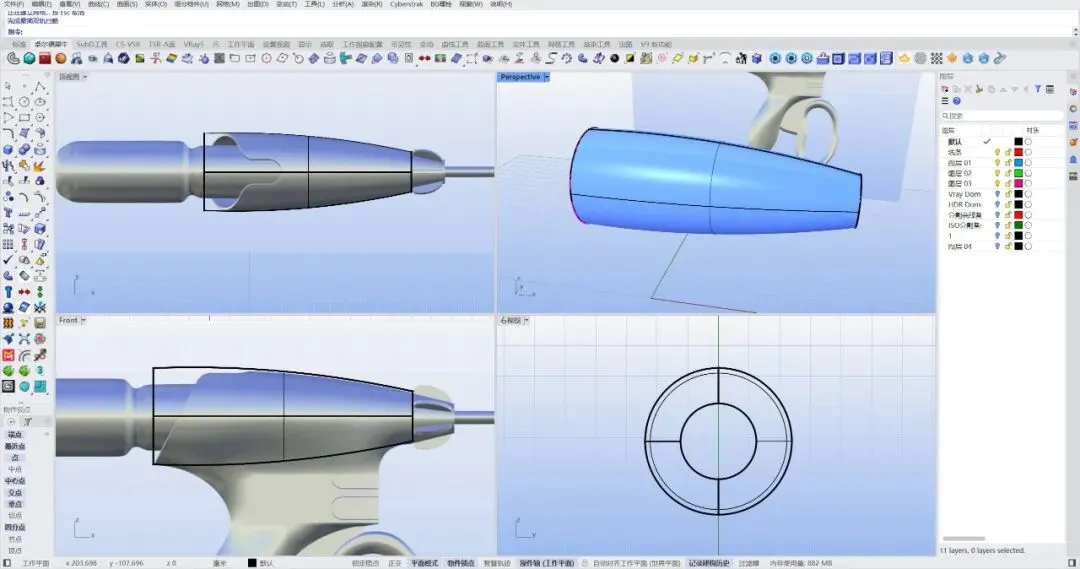

15、接下来我们做前面头端的部位，先复制线条然后放样补成圆台的实体。
16、然后我们布尔集分割跟中间的圆管分割一下，然后在圆角。

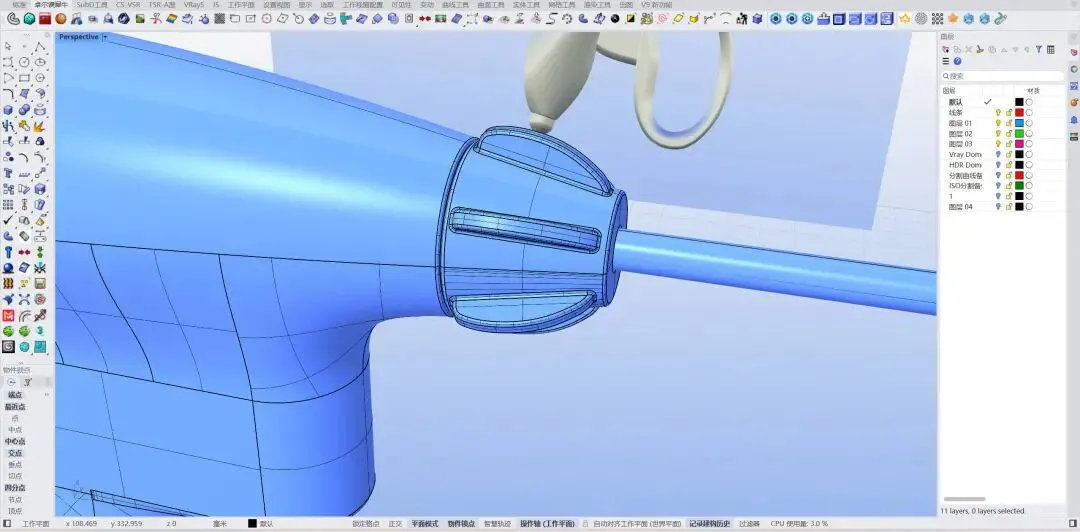

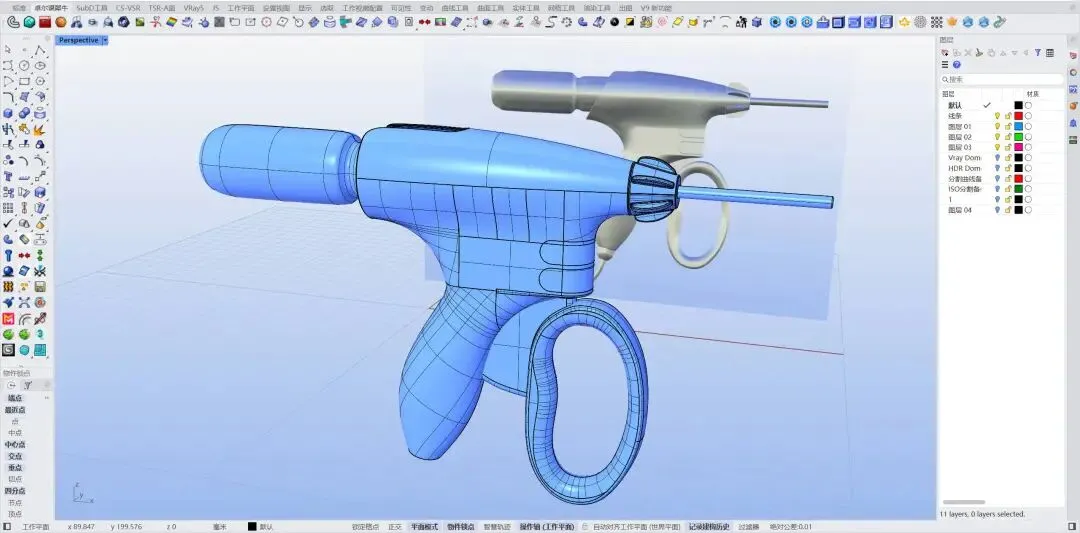

17、然后我们在做圆台上面的部分，画出形体拉伸成实体然后环形阵列一份。
18、然后在布尔集运算联集在倒角就可以了。

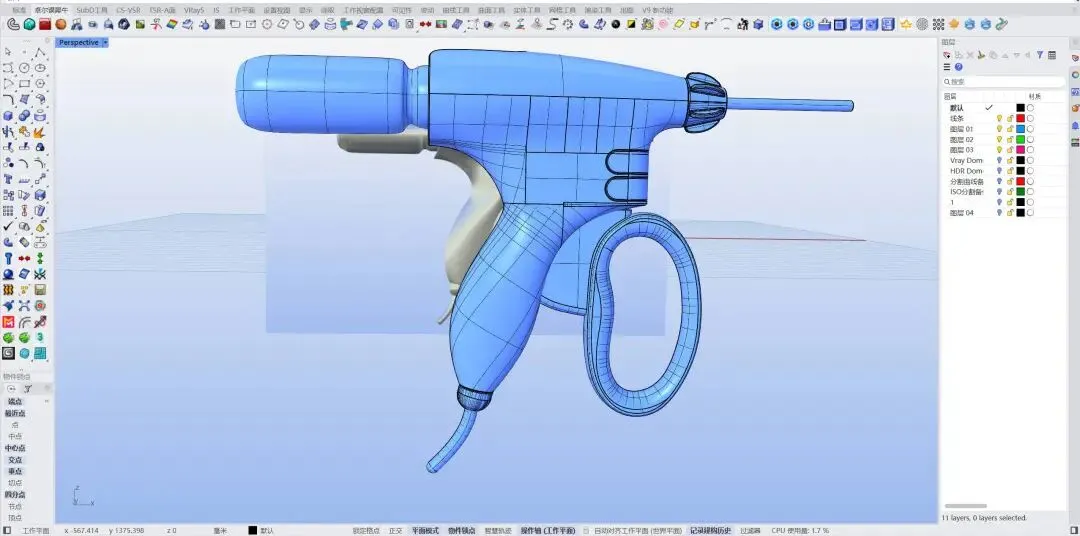

19、下面的扳机我们就是先画一个方形，然后用轮廓线拉伸切割一下方体就可以了。在导满角就可以了。

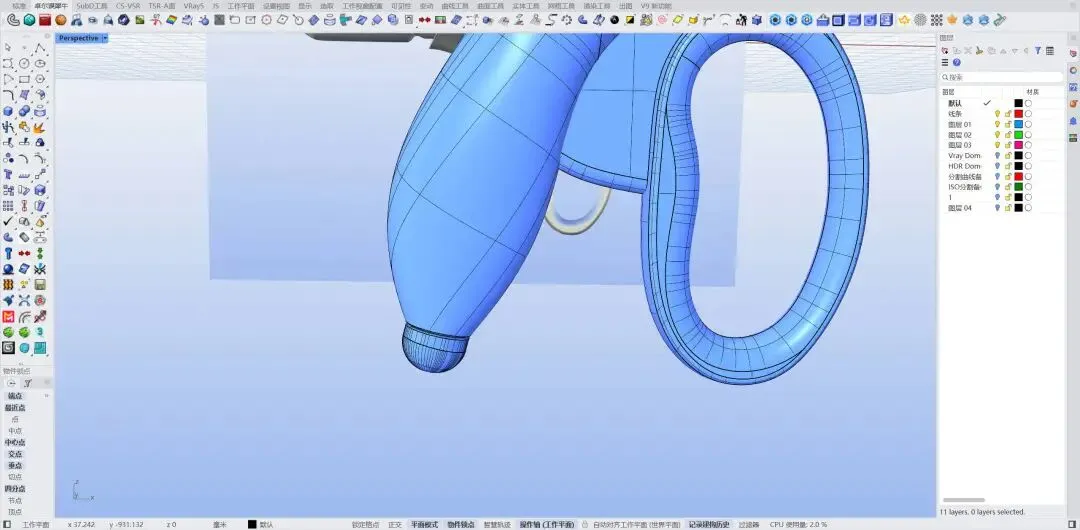

20、把手的位置也是画线拉伸成实体在画线切割镂空，在导满角以及圆角就可以了。

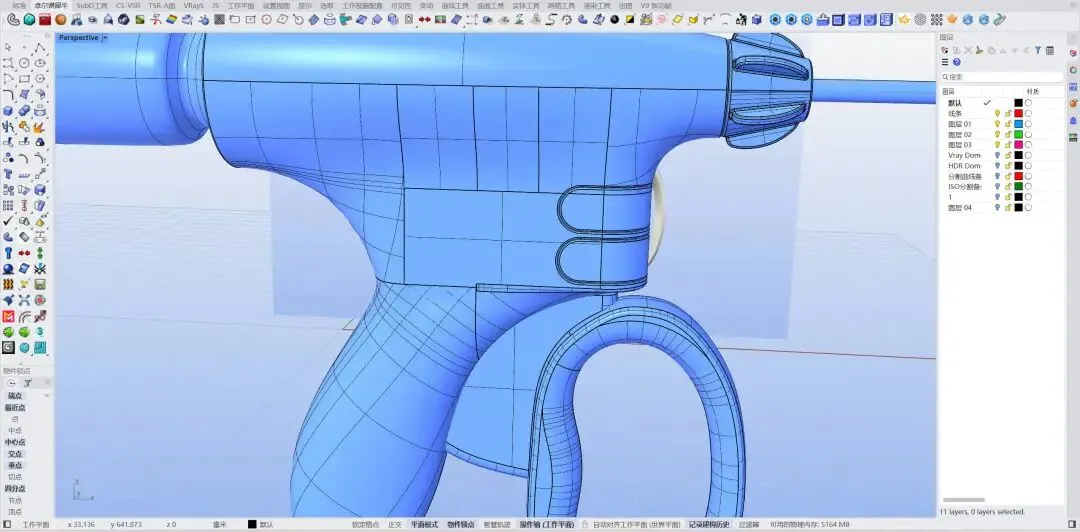

21、中间的两个按钮可以画一个跑道圆拉伸成实体布尔集分割一下在倒角就可以了。
22、下面把手下面的位置可以画一个圆柱在倒角就可以了。
23、下面的电线我们直接画线用圆头圆管圆一下就可以了。

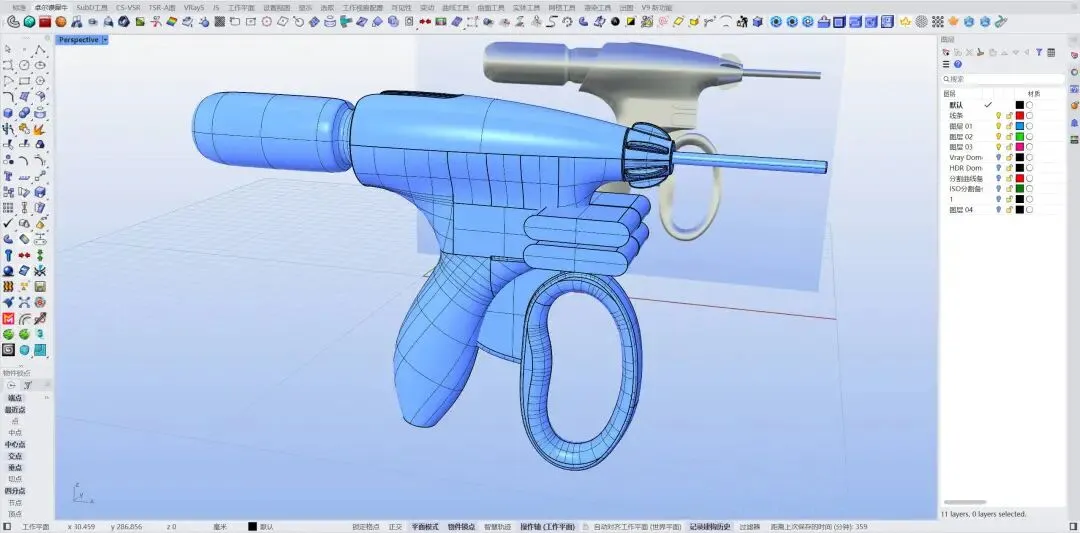

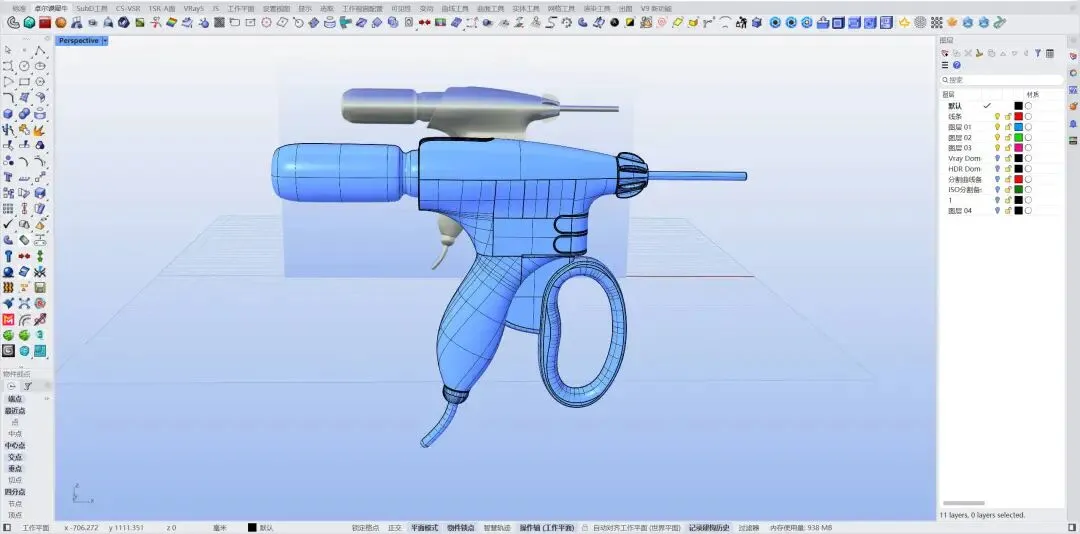

24、最后我们检查一下，没什么问题我们就完成啦。
