技术周刊 | 盈建科软件录入DWG图纸梁实配钢筋四种方式(下)

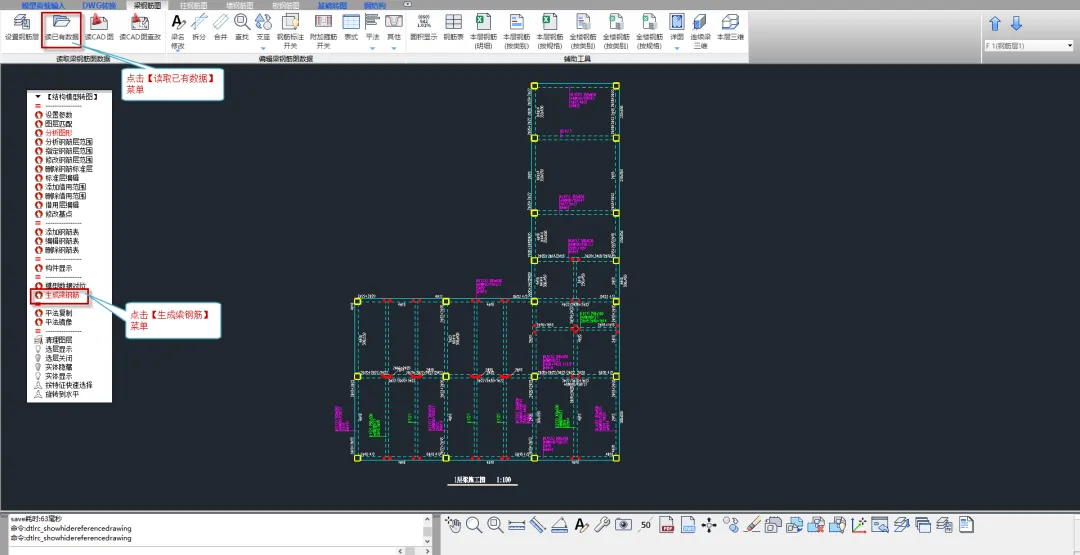

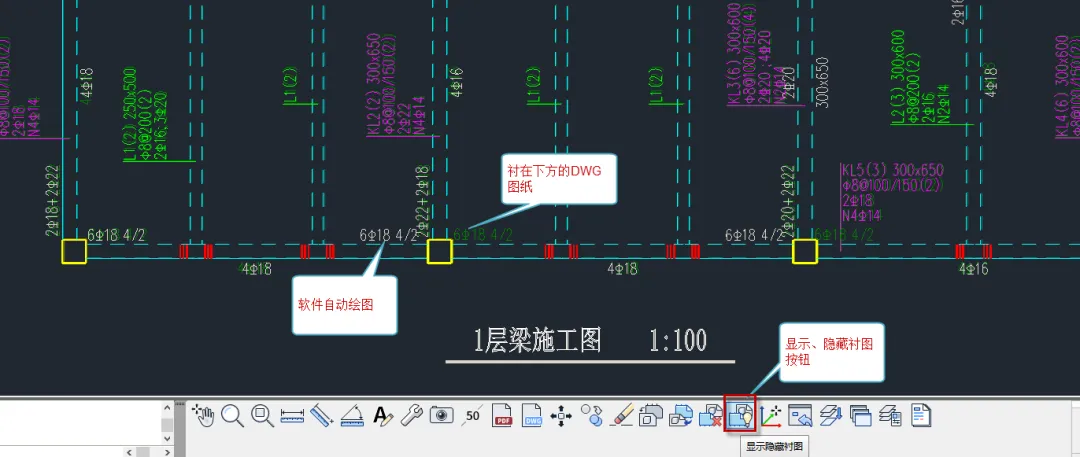

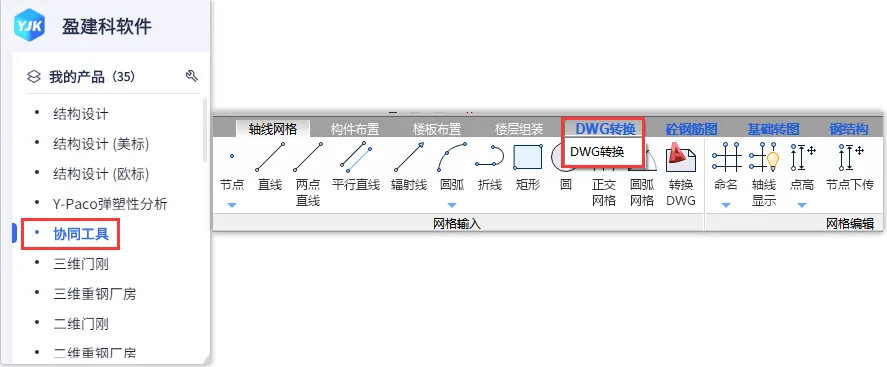

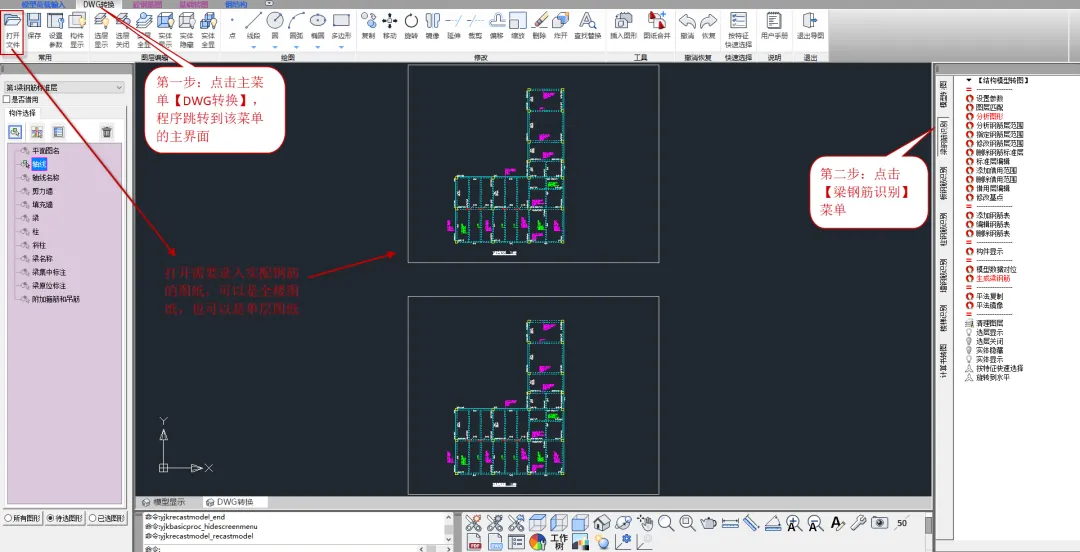

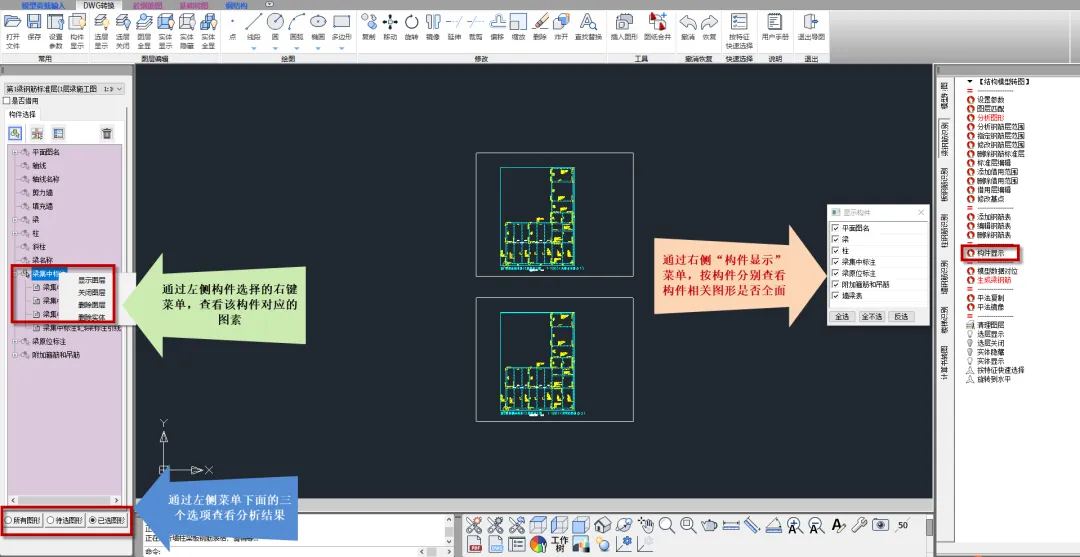

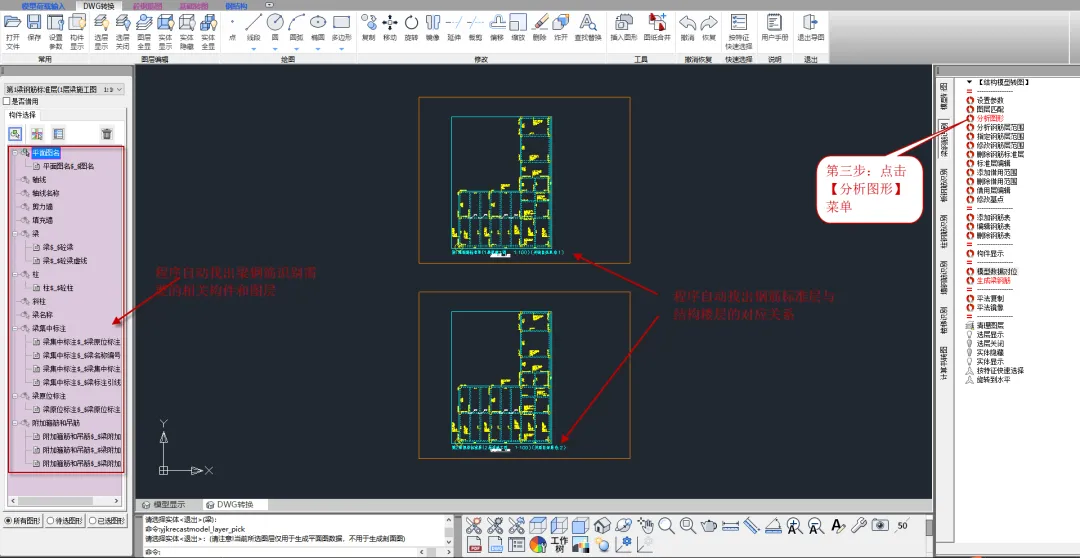

将AutoCAD梁平法施工图的实配钢筋信息录入盈建科软件，是开展施工图校审、钢筋统计、三维显示、弹塑性分析以及鉴定加固设计的核心前提。上篇已详述YJKS-D平台的单楼层录入方案，下篇继续介绍两种扩展技术路径：协同工具软件（XTGJ）的DWG智能转换，实现全楼钢筋一键识别；施工图及工程校审软件（YASD-GCJS）的审图录入模式，融合CAD平台与YJK数据优势，满足审图与数据录入的协同需求。

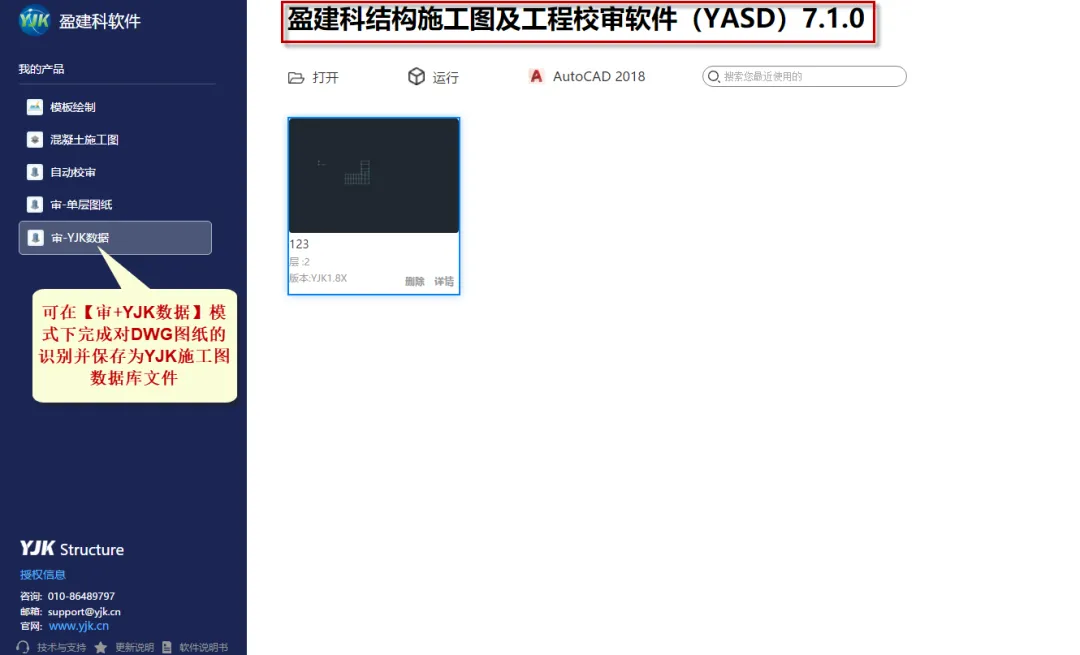

无论是在YJK-D软件还是在XTGJ软件中录入实配钢筋，都是在YJK软件自主平台下进行操作，而盈建科的施工图及工程校审软件（YASD-GCJS），还可以利用YJK数据和CAD平台相结合的方式来录入DWG图纸的实配钢筋，充分发挥两者各自的优势。如图二十六所示：

图二十六

以下以梁的钢筋识别为例讲解具体的操作步骤：

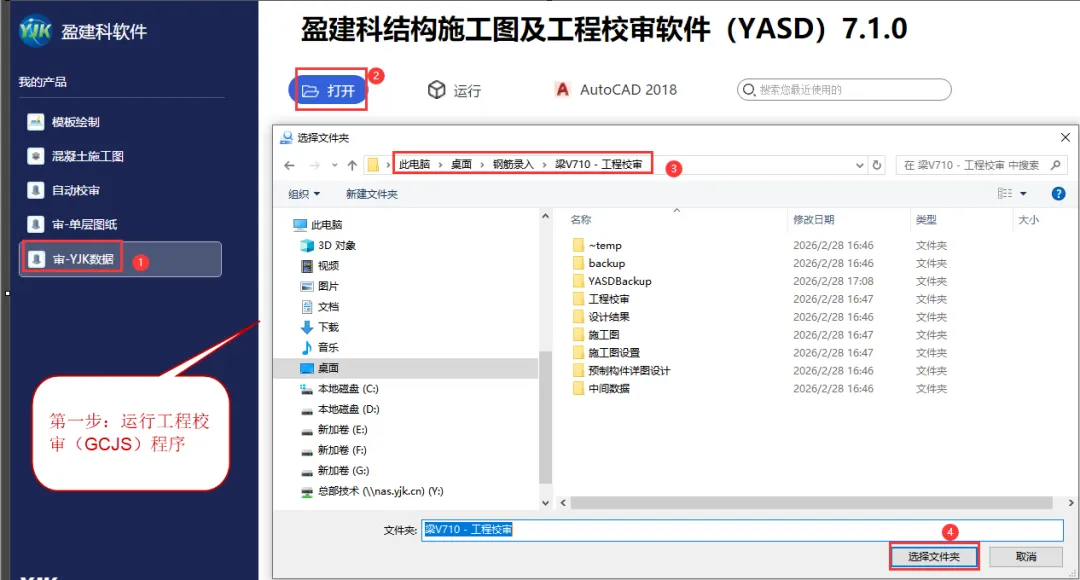

第一步: 在YASD-GCJS软件主界面上切换到【审+YJK数据】模式，点击【打开】，选择需要录入实配钢筋的模型所在工程文件夹（该模型已经完成计算和设计），运行校审程序，如图二十七所示：

图二十七

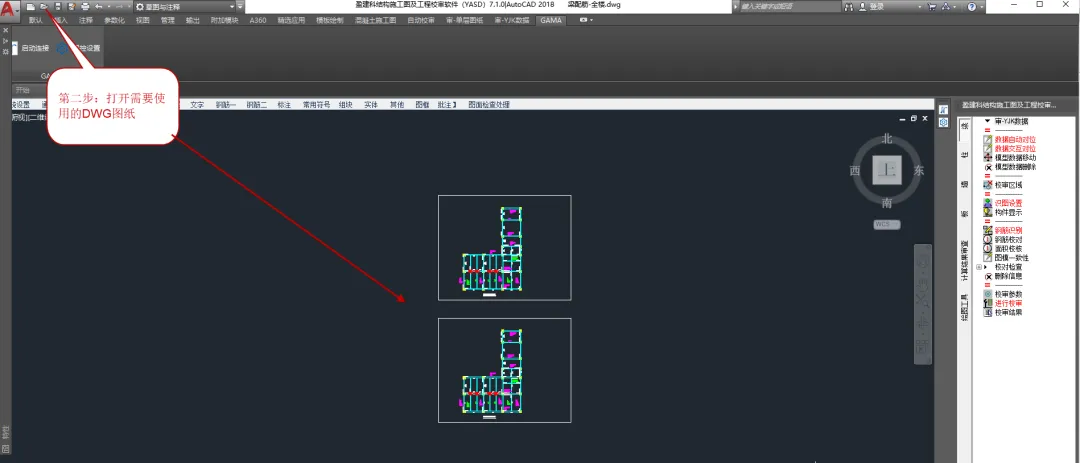

第二步: 在CAD软件中打开需要使用的DWG图纸，如图二十八所示：

图二十八

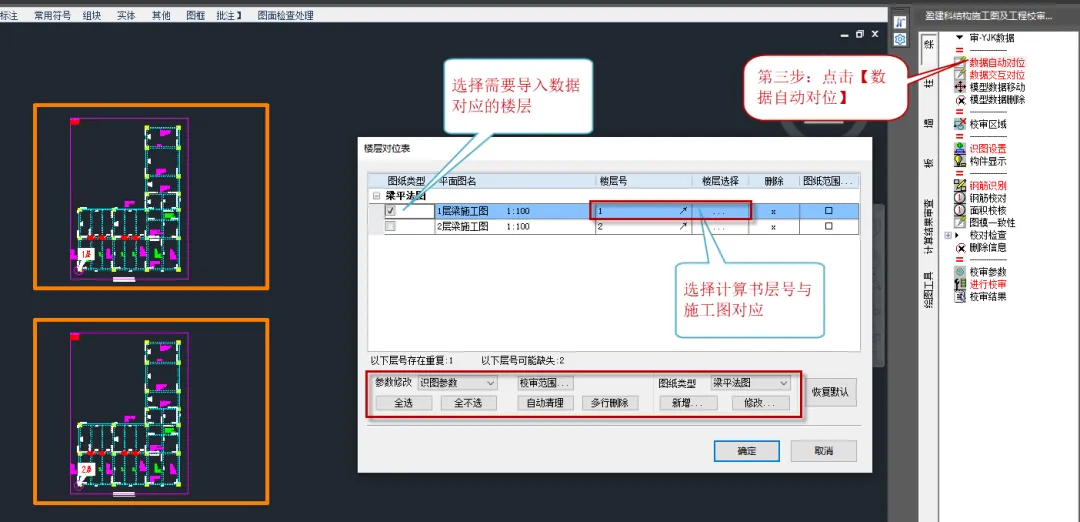

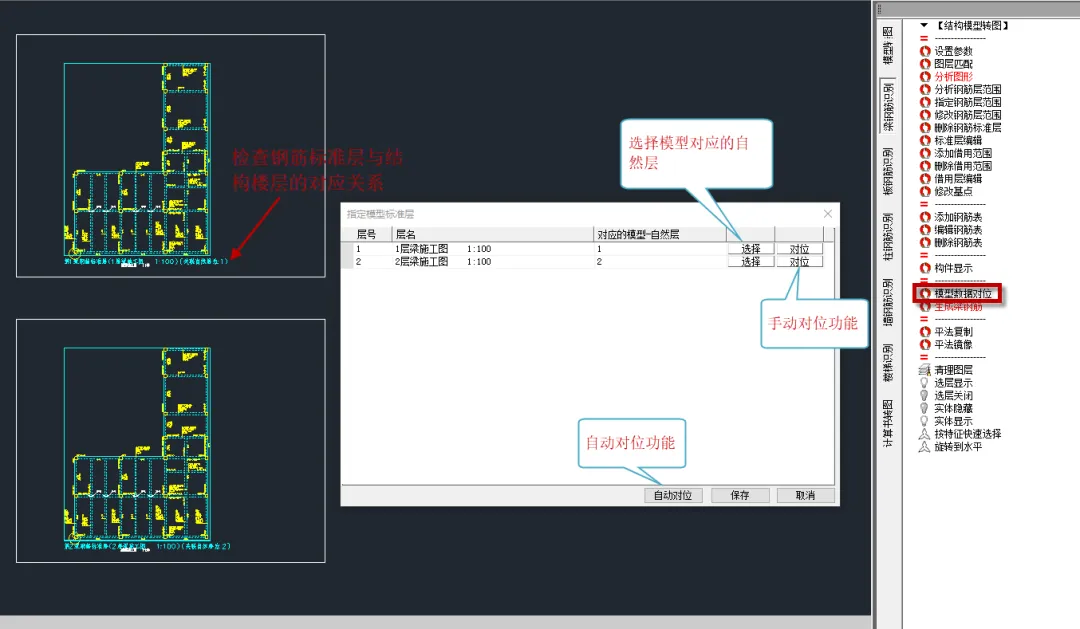

第三步: 点击【模型数据对位】命令，在弹出的楼层对位表对话框中勾选要导入的数据对应的楼层，如图二十九所示，注意检查数据与施工图是否对应。该对话框中还可以进行识图参数、校审范围、图纸类型等设置和修改。完成设置后，点击【确定】，程序自动将数据对位。

图二十九

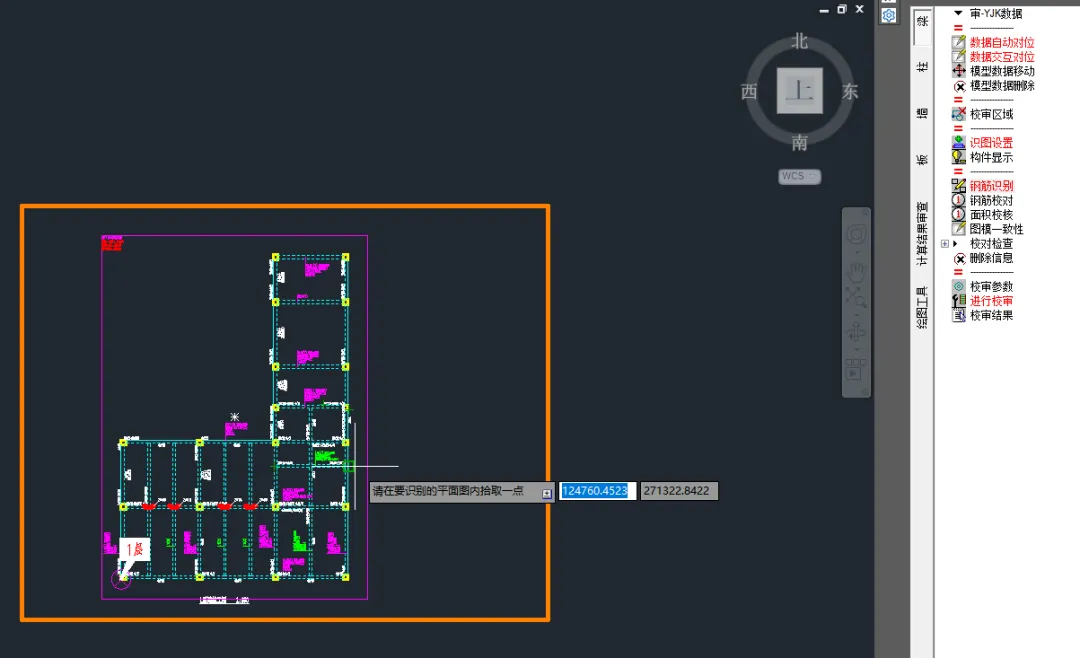

第四步: 点击【钢筋识别】，然后在要识别的平面图内任意拾取一点，如图三十所示：

图三十

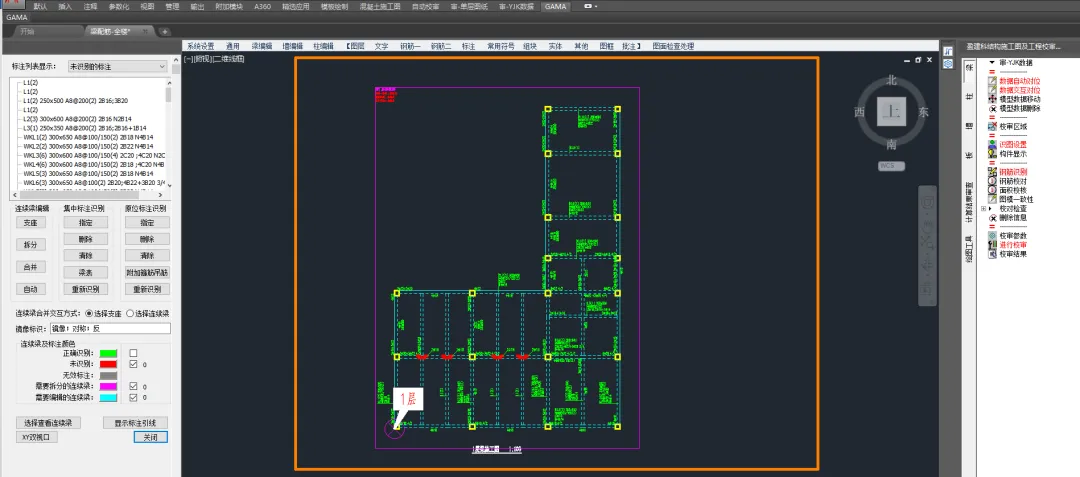

第五步: 程序跳转到钢筋识别界面，其中正确识别的CAD标注显示为绿色，其他颜色均为未正确识别。如果没有正确识别，可根据具体颜色对其进行连续梁编辑、拆分，或者钢筋手动指定识别，如图三十一所示：

图三十一

点击【关闭】后，钢筋录入完成，程序将自动在模型工程路径下的施工图文件夹中生成梁施工图钢筋录入的数据文件dtlRcBeam.ydb，如图三十二所示：

图三十二

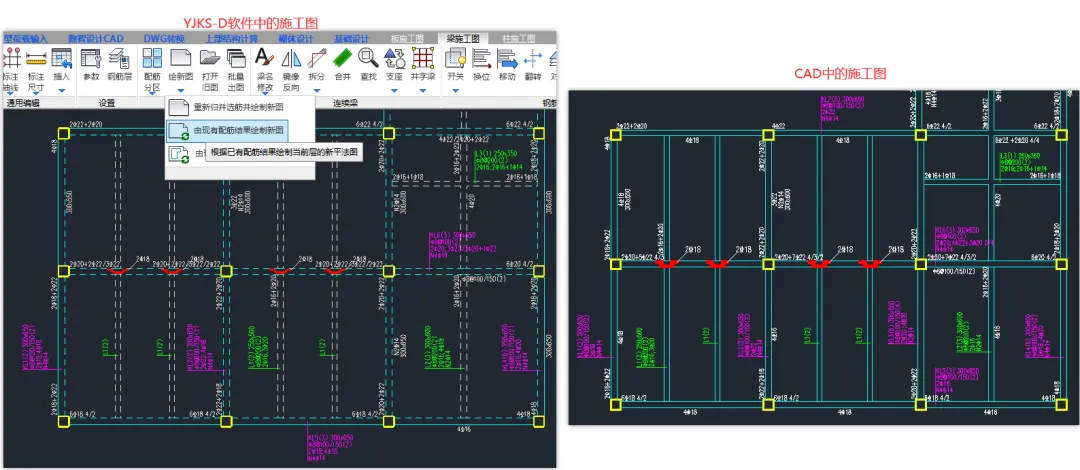

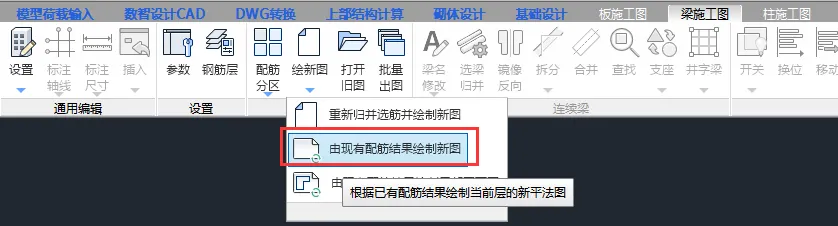

此时再到盈建科结构设计软件中打开YJK模型，切换到施工图模块，点击【由现有配筋结果绘制新图】，可以看到两者一致，钢筋已经成功录入，如图三十三所示：

图三十三

从YJKS-D的单层精确定位，到XTGJ的全楼一键智能识别，再到YASD-GCJS的审图协同录入，四种方式构建了盈建科软件DWG图纸钢筋录入的完整方法体系。无论是单张图纸的精细处理，还是全楼模型的批量转换，均可实现实配钢筋数据的高效数字化。灵活运用这些工具，可大幅提升录入效率和准确性，为施工图校审、结构加固改造及BIM模型应用提供可靠的数据支撑，助力结构设计工作向智能化、高效化升级。
