很多时候甲方/乙方发来的图纸都是PDF格式的文档，尺寸不完整，甚至为了防止关键尺寸泄露，会特别手动修改标注的尺寸，仅作为预览图，没有实际的生产功能。

在这种情况下，即使你描图，也绘制不出来，因为尺寸缺失。

网上有许多转换文件格式的应用，都是付费的，因为我也不想付费，所以一直在琢磨怎么“白嫖”。下面就跟大家说说怎么免费转换PDF格式的文档为CAD(.dwg)格式的方法。

第一步：打开你使用的CAD软件，建议是AutoCAD2017版本之后的，因为在此版本之后的才具备这个功能。

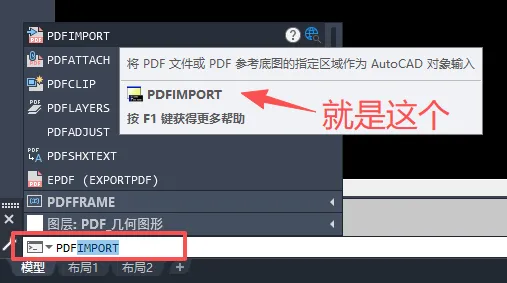

在命令行输入：PDFIMPORT

第二步：鼠标左键“单击”“文件”，

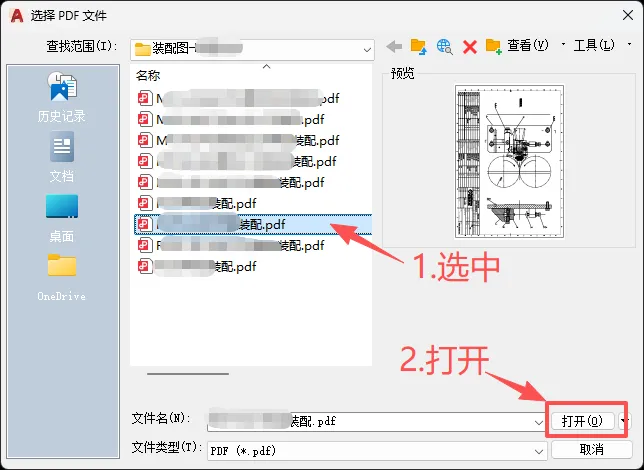

在弹出的对话窗中，找到你需要转换的那个PDF格式的文件，点击打开。

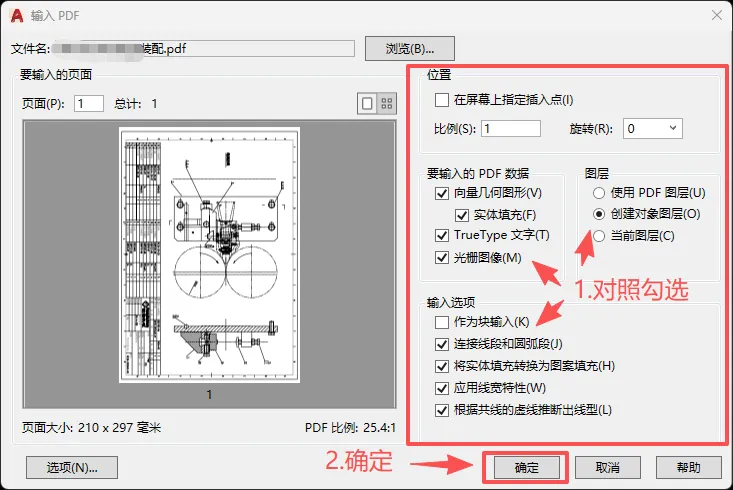

第三步：可以参考勾选下图所示的选项，然后点击确定。

（TIPS:这里需要注意，没有勾选插入的位置，默认的是坐标原点位置，所以，你可以在一张空白的新文件里面去插入你这个PDF文件，或者，你选择“在屏幕上指定插入点”也可以放在你想要的位置上。）

第四步：调整比例；

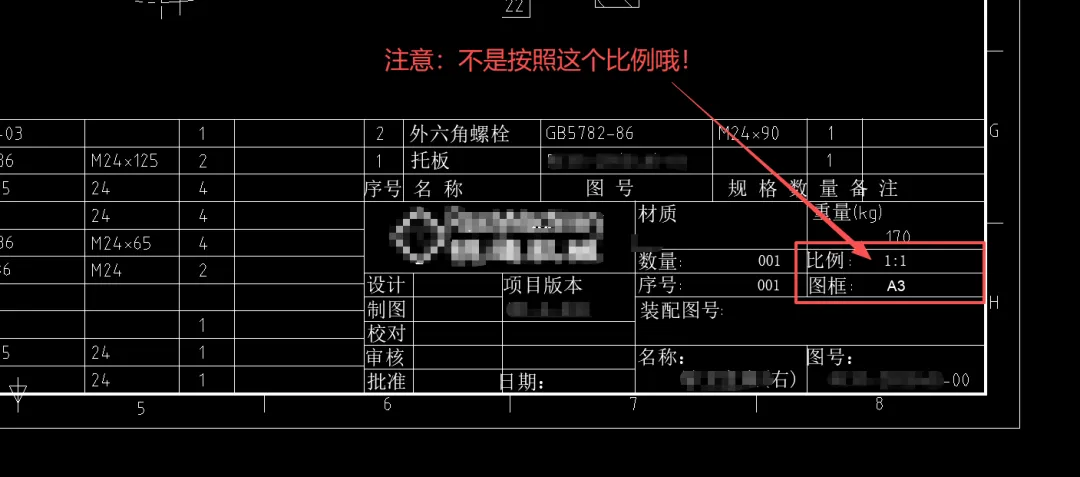

参考已知的尺寸，使用“缩放”命令将导入的图形进行比例缩放，需要注意的是不是按照图纸的标注比例，是实际尺寸的比例，等比例缩放。

比如：实际部件的某处尺寸是30，你就全部选中，然后等比缩放该部件尺寸到30即可。

第五步：尺寸矫正；

由于PDF格式文档在转换过程中有压缩现象，所以，大部分尺寸在同比例缩放后，尺寸偏小，也有偏大的情况，通过此方法获得的.dwg文档，尺寸精度不可能百分百保证，但是用于预估足够了。可以调整尺寸单位精度为0，获得参考图形尺寸。

写在最后的话：

这个方法是目前在不付费的情况下，主流的转换途径，但是弊端也很明显，对于精度要求不高的图纸可以采用，对于高精度的图形，例如尺寸有小数位的标注时，就不太适用了。如果您有更好的方法也欢迎您在评论区留言，我们共同学习进步。
