夜雨聆风很多人喜欢瓦力，不只是因为它可爱，也因为它身上有一种很迷人的“机械生命感”：履带、机械臂、会转动的眼睛，还有那种笨拙但真诚的动作。

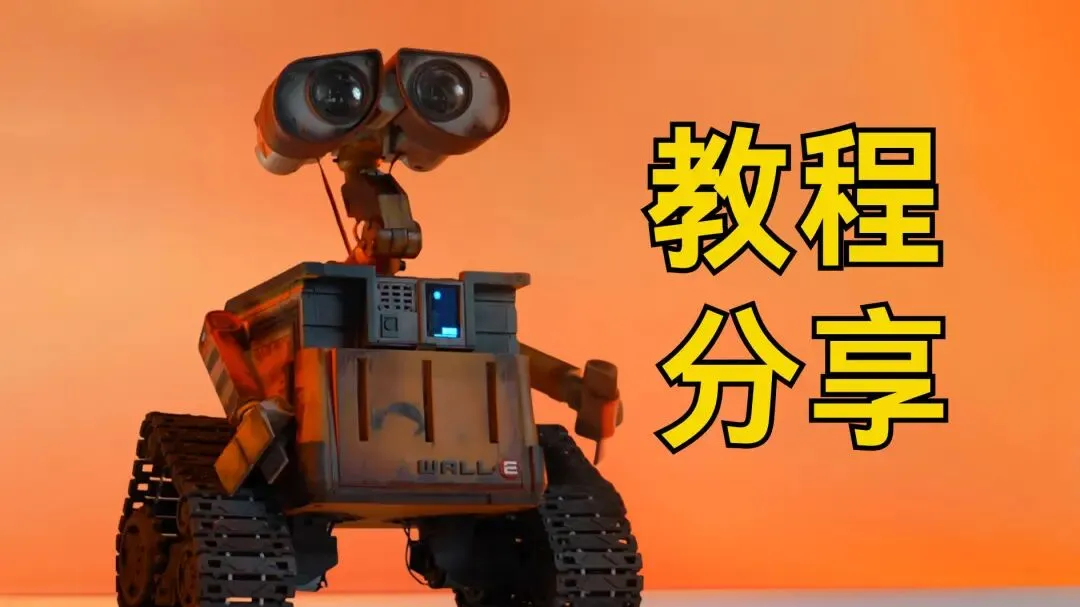

开源机器人论坛上有一篇《瓦力机器人制作教程分享》，整理了一个 3D 打印版瓦力机器人的制作资料。这个项目最早来自 Simon Bluett / chillibasket 的开源项目，核心思路是用 3D 打印外壳，加上 Arduino、树莓派、舵机、电机和网页控制台，把电影里的瓦力变成一个可以动起来、可以远程控制，甚至可以接入 AI 的小机器人。
图源：开源机器人论坛《瓦力机器人制作教程分享》，作者 mike。原项目资料来源：Simon Bluett / chillibasket。
一、这个瓦力能做什么？
这不是一个只能摆在桌上的模型。按照教程完成后，它可以通过电机驱动履带移动，通过舵机控制头部、眼睛、手臂等结构，还可以借助树莓派搭建网页控制界面。
也就是说，你可以把手机或电脑连接到同一网络里，通过网页控制瓦力的运动和表情动作。如果继续扩展，还可以接入语音识别、摄像头、LLM 或其他 AI 服务，让它拥有更多互动能力。

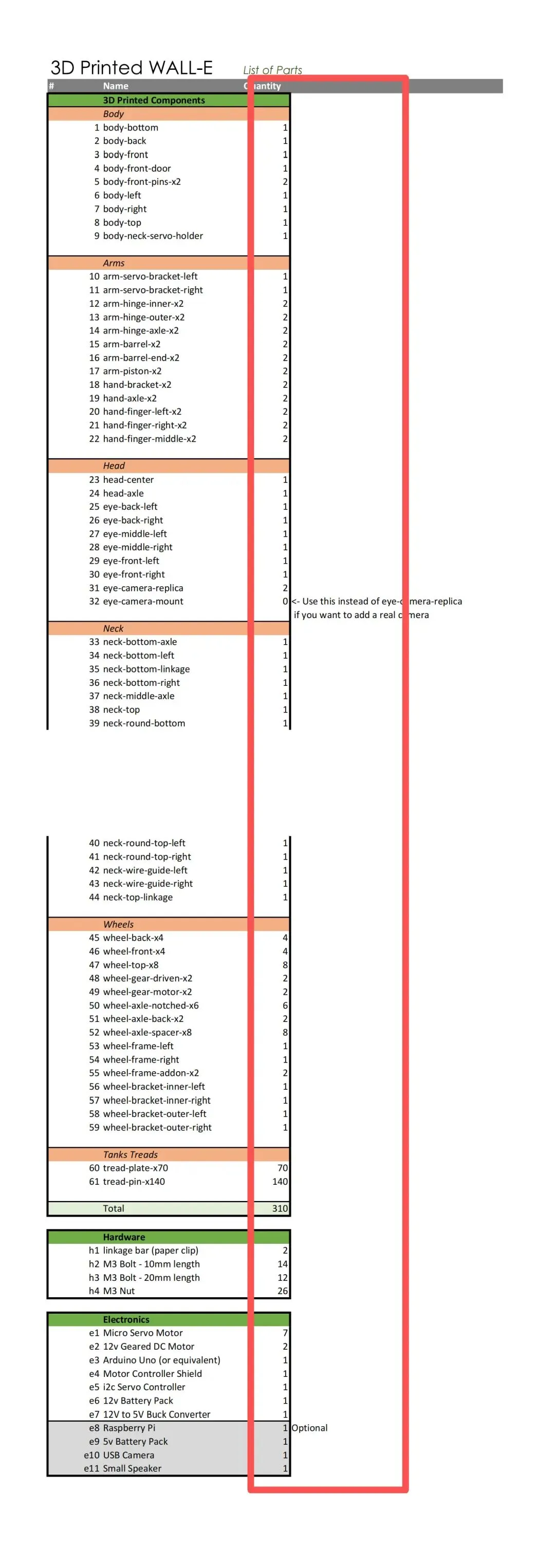

二、制作前最重要的是 3D 打印文件
这个项目的外观和机械结构主要依赖 3D 打印件。原项目提供了完整的模型文件，打印完成后需要对零件进行打磨、组装，并根据需要安装轴承、螺丝、舵机和电机。
原文中特别提到，打印零件数量不少，制作周期不会太短。建议不要一开始就追求涂装和外观细节，而是先保证结构能装起来、运动机构能顺畅运行。
图源：开源机器人论坛《瓦力机器人制作教程分享》，作者 mike。原模型资料来源：Simon Bluett / chillibasket。
三、核心硬件清单：Arduino、树莓派、舵机和电机
从项目结构看，Arduino 主要负责底层控制，比如舵机、电机和一些运动逻辑；树莓派则更适合做上层控制，例如运行网页服务、接收控制指令、管理网络连接。
硬件部分通常会包括 Arduino Mega、树莓派、直流电机、舵机、电机驱动板、电源模块、轴承、螺丝以及大量连接线。因为瓦力的动作部件比较多，供电和接线稳定性会直接影响最终体验。
如果是第一次做类似机器人，建议先把每一个舵机和电机单独测试，再装进机身。这样后面排查问题会轻松很多。

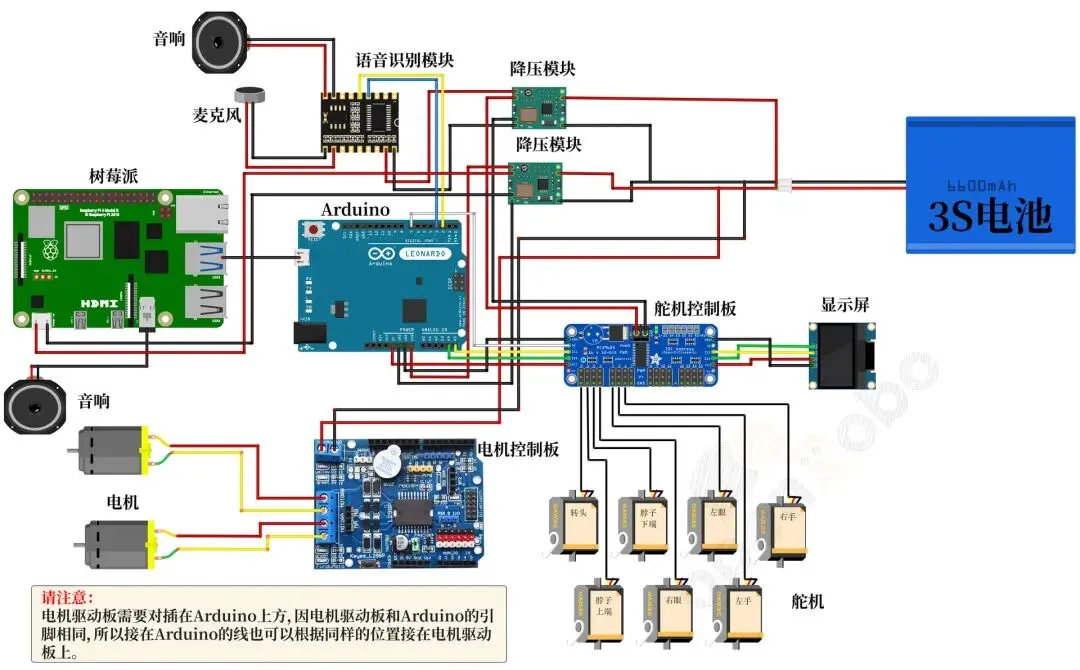

四、接线是成败关键
这类项目最容易卡住的地方不是“代码写不出来”，而是接线、供电和舵机编号。原文给出了接线示意图，制作时需要严格对应每一个接口，尤其要注意电源正负极、信号线位置以及电机驱动板的连接方式。
更稳妥的做法是：先完成底盘移动，再加入头部和手臂，最后再接入网页控制。每完成一个模块，就单独测试一次。这样哪怕出现问题，也能快速定位到最近新增的部分。
图源：开源机器人论坛《瓦力机器人制作教程分享》，作者 mike。
五、程序刷写与舵机校准
项目代码中包含 Arduino 端程序和树莓派端控制程序。Arduino 端负责执行具体动作，树莓派端负责提供网页控制界面，并把用户操作转成控制指令。
舵机校准很重要。因为每个舵机安装角度会有细微差异，如果不校准，瓦力可能会出现眼睛偏斜、手臂不到位、头部转动不自然等问题。建议在最终固定零件之前，先完成舵机中位校准，再进行结构安装。

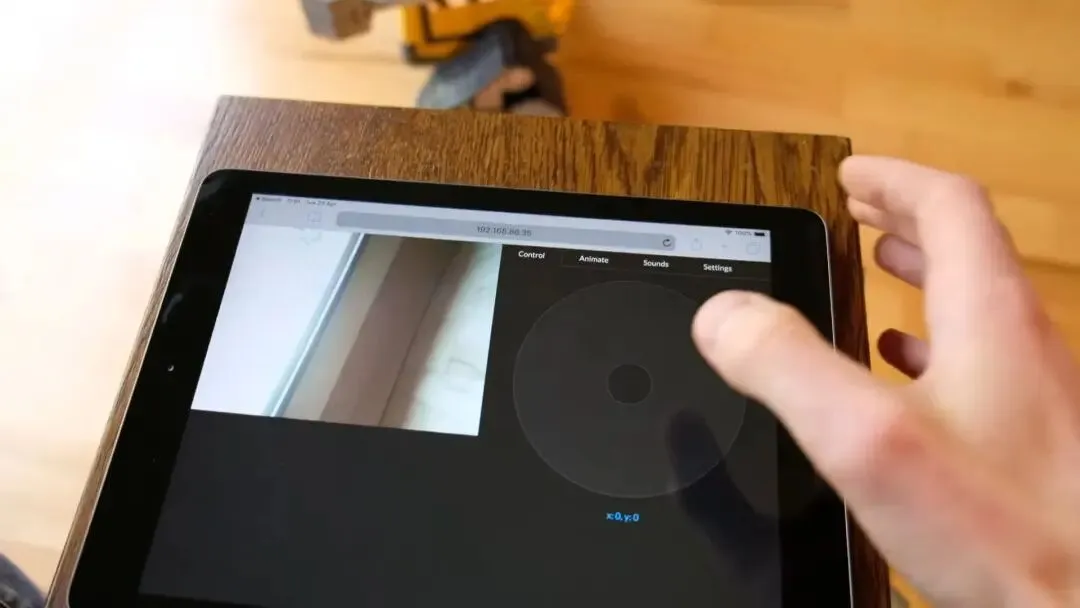

六、树莓派让瓦力拥有网页控制台
树莓派部分最有意思的地方，是它可以把瓦力变成一个可联网控制的机器人。项目提供了网页控制界面，用户可以在浏览器里控制移动、头部、手臂等动作。
这一步也为后续扩展留下了空间。比如接入摄像头后做第一视角控制，接入语音识别后做语音互动，或者接入 AI 模型，让瓦力具备更丰富的对话和自主行为。
图源：开源机器人论坛《瓦力机器人制作教程分享》，作者 mike。Web 控制项目来源：chillibasket/walle-replica。
七、制作建议：先跑通，再追求好看
如果你也想复刻这个项目，建议把它拆成三个阶段。
第一阶段，只关注结构和运动：把零件打印出来，完成底盘、电机、舵机和基础运动测试。
第二阶段，加入控制系统：刷写 Arduino 程序，部署树莓派网页控制台，确保每个动作都能稳定执行。
第三阶段，再做外观和智能化：包括涂装、做旧、灯光、摄像头、语音和 AI 接入。
这样做的好处是，每一步都有可验证的成果，不会在一开始就被复杂度压住。
结语
瓦力之所以适合做成开源机器人项目，是因为它同时具备机械结构、运动控制、外观造型和情感表达。它不像普通小车那样只有移动能力，也不像静态模型那样只能观看。
当履带开始转动、眼睛开始旋转、手臂慢慢抬起来时，你会很直观地感受到：一个开源项目真正有趣的地方，不只是“复刻电影角色”，而是把想象力拆成零件、线路和代码，再一点点拼回现实里。
出处说明
本文根据开源机器人论坛文章《瓦力机器人制作教程分享》改写整理。
原文作者：mike
原文链接：https://www.openrobo.com.cn/t/topic/24
原项目来源：Simon Bluett / chillibasket，GitHub 项目：https://github.com/chillibasket/walle-replica
图片来源：开源机器人论坛原文及其引用资料，已在图注中标明。
