前言

工业现场总少不了各种仪表、泵阀和温度液位数据，可每个项目都从头写一套监控界面实在不划算。大部分时间都花在重复的通讯调试和界面布局上，真正花在业务逻辑上的精力反而被压缩了。

本文推荐一个 WPF 开发的通用 SCADA 模板项目，把 Modbus TCP 通讯、报警管理、参数读写、趋势导出这些基础能力都集成进去，下次接到新项目时直接拿过来就能用。

项目介绍

项目是一个面向工业自动化监控的桌面应用程序，核心定位是"拿来即用的 SCADA 起点"。它内置了 Modbus TCP 客户端，支持读写保持寄存器和输入寄存器，涵盖了常用的整型、浮点型数据解析。

界面部分模拟了一个小型工艺流程的监控总览，包含温度显示、泵阀状态、报警列表、参数配置面板和趋势数据导出功能。无论是做设备测试、数据采集，还是搭建正式的监控系统，这个模板都能省掉不少重复劳动。

项目功能

项目特点

开箱即用：项目包含了完整的视图模型、服务层和模拟数据，Clone 下来就能直接运行

通讯抽象清晰：Modbus 读写操作被封装成独立的 Service，调用方不需要关心 TCP 连接细节和报文组拆

数据编解码统一：通过 ModbusValueCodec 静态类处理字节序（大端/小端、字序/字节序）和数据类型的转换

异步操作安全：所有 Modbus 操作都带有忙状态锁，界面不会卡死，避免重复点击触发并发通讯冲突

实时数据刷新：每秒自动更新温度、液位等过程量，模拟运行状态下数据动态变化

配置可迁移：点位映射、寄存器地址、数据类型、倍率等信息都保存在 JSON 配置文件中，便于跨机器迁移

交互反馈及时：每个操作都有对应的操作消息提示，通讯失败时会有明确的错误信息展示

项目技术

项目代码

1、Modbus 服务层

通讯层的核心是 ModbusTcpClientService，它封装了 NModbus4 的 ModbusIpMaster，提供了读写寄存器的异步方法。

调用方只需要传入 IP、端口、站号、寄存器区和起始地址即可，不用关心连接池和异常重试细节。

publicasync Task<ushort[]> ReadRegistersAsync(string host,int port,byte unitId,    ModbusRegisterArea area,ushort startAddress,ushort length){await EnsureConnectedAsync(host, port);return area == ModbusRegisterArea.HoldingRegister        ? await master.ReadHoldingRegistersAsync(unitId, startAddress, length)        : await master.ReadInputRegistersAsync(unitId, startAddress, length);}

2、数据编解码器

工业通讯中最头疼的就是字节序问题。ModbusValueCodec 把不同数据类型的编码解码逻辑集中处理，支持大端/小端字节序、字序调整，以及 Float32、Int16、UInt16 的相互转换。

publicstaticdoubleDecode(ushort[] registers, ModbusPoint point){var bytes = registers.SelectMany(BitConverter.GetBytes).ToArray();// 根据 ByteOrder 调整字节序列// 根据 WordOrder 调整字序列// 根据 DataType 调用对应的转换方法return rawValue * point.Scale;}

3、主视图模型

MainViewModel 承担了界面状态管理和业务逻辑编排。它维护了设备集合、报警消息、Modbus 点位列表，以及启动/停止、参数读写、报警确认等命令。所有界面操作最终都会收敛到这个类中，便于后续维护和单元测试。

privateasync Task ExecuteModbusAsync(Func<Task> action){try    {        IsModbusBusy = true;await action();    }catch (Exception ex)    {        OperationMessage = $"Modbus TCP 操作失败：{ex.Message}";    }finally    {        IsModbusBusy = false;    }}

4、配置持久化

系统设置和点位映射通过 JSON 文件保存，加载时反序列化到内存对象，保存时从界面状态生成文档结构。这样在不同设备之间迁移配置就变得非常简单。

publicsealedclassModbusSettingsDocument{publicstring Host { get; set; } = "127.0.0.1";publicint Port { get; set; } = 502;publicint UnitId { get; set; } = 1;public List<ModbusPointSettings> Points { get; set; } = new();}

项目效果

运行起来后，主界面分为几个核心区域：

顶部状态栏：显示当前时间、系统运行状态（运行中/已停止）、操作消息提示

顶部导航栏：监控总览、参数配置、报警记录、趋势曲线、设备维护、系统设置六个页面入口

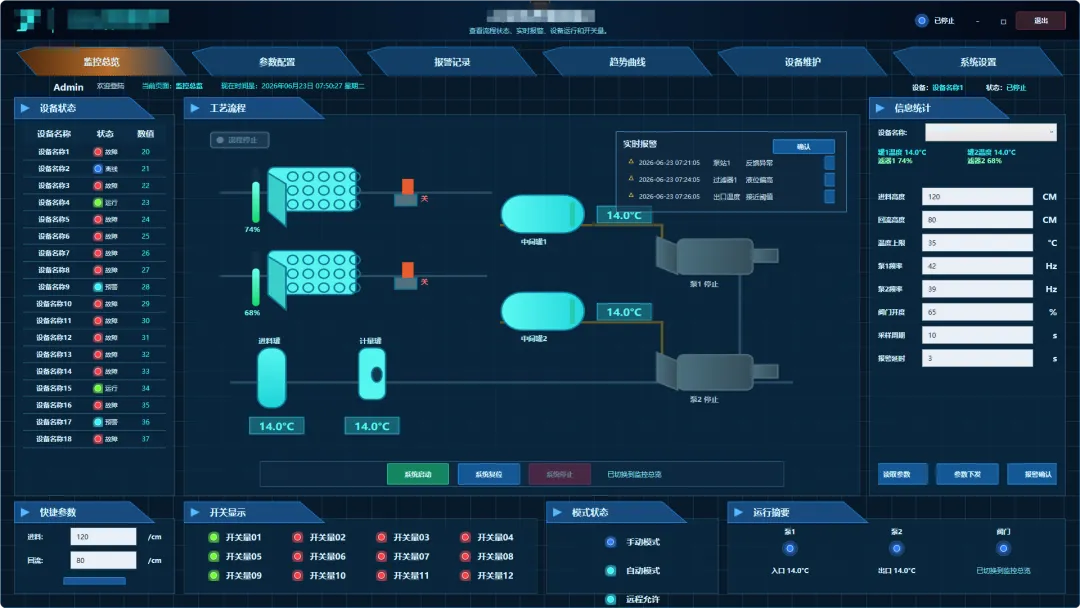

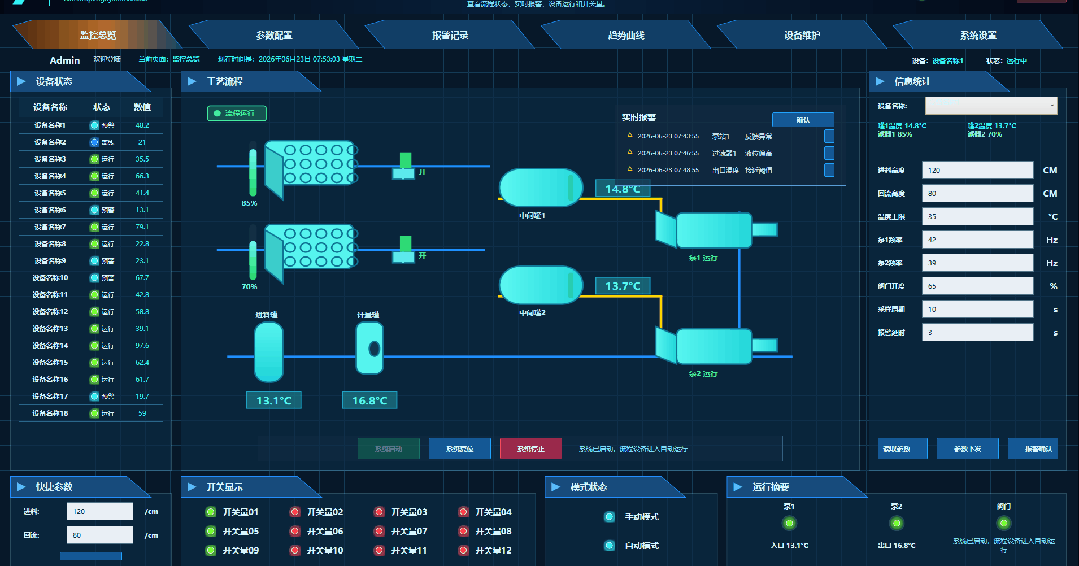

监控总览：展示两路温度数值、液位百分比、泵阀开关状态、设备列表（含状态指示灯）和开关量状态

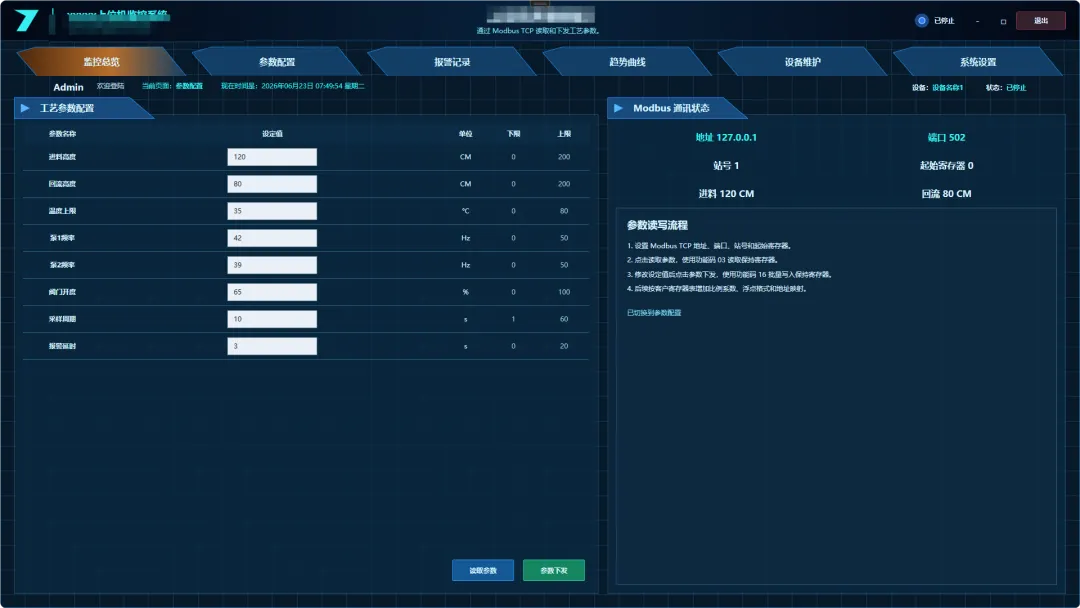

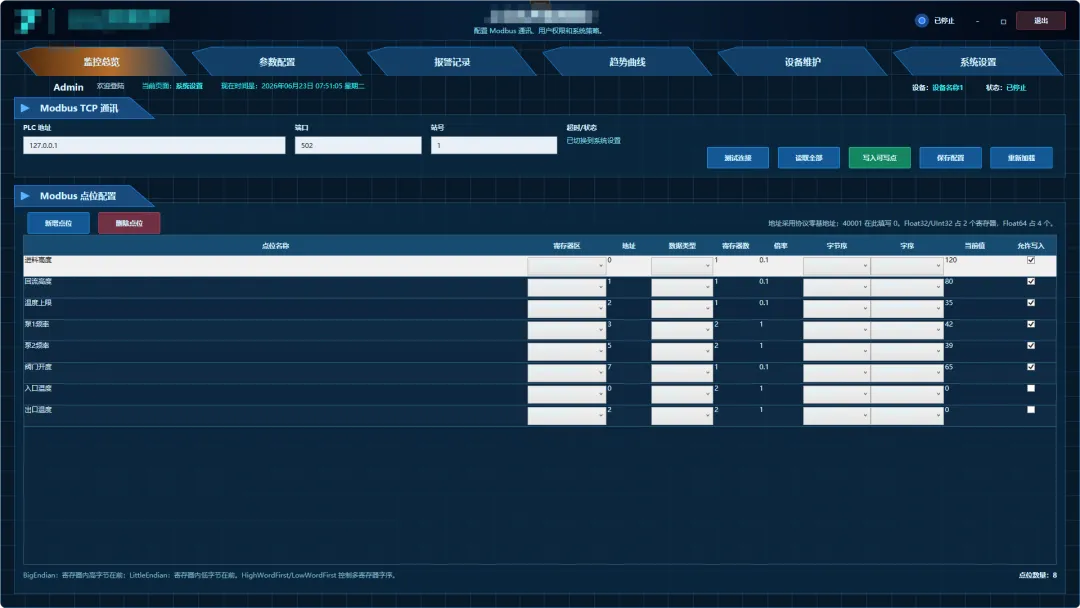

参数配置页面：列出所有 Modbus 点位，可修改数值后点击"写入参数"下发到设备，也可以点击"读取参数"从设备拉取最新值

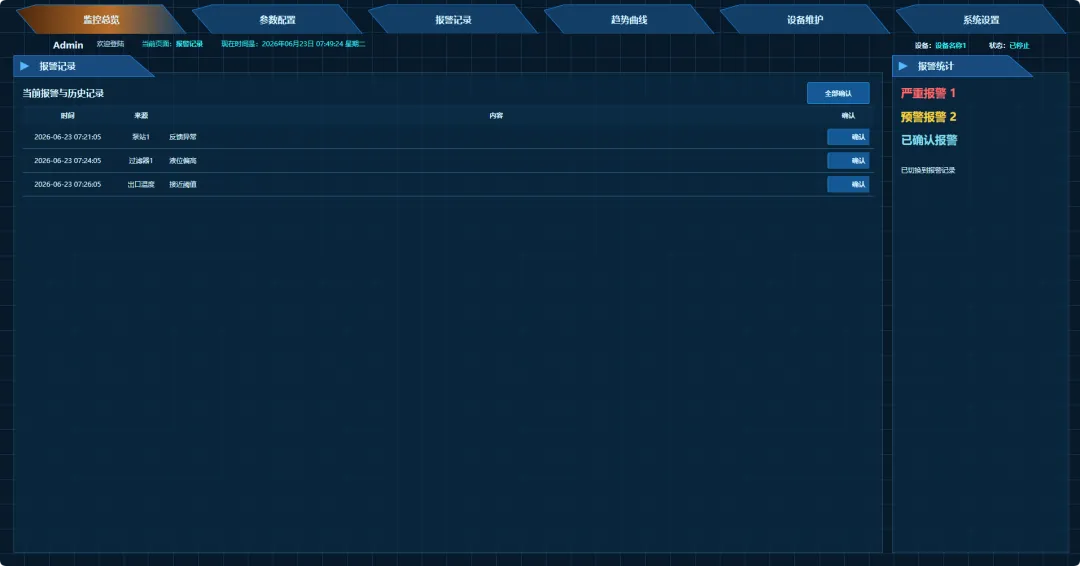

报警记录页面：表格展示报警时间、设备名称、报警内容，每条报警右侧有确认按钮，顶部有一键全部确认

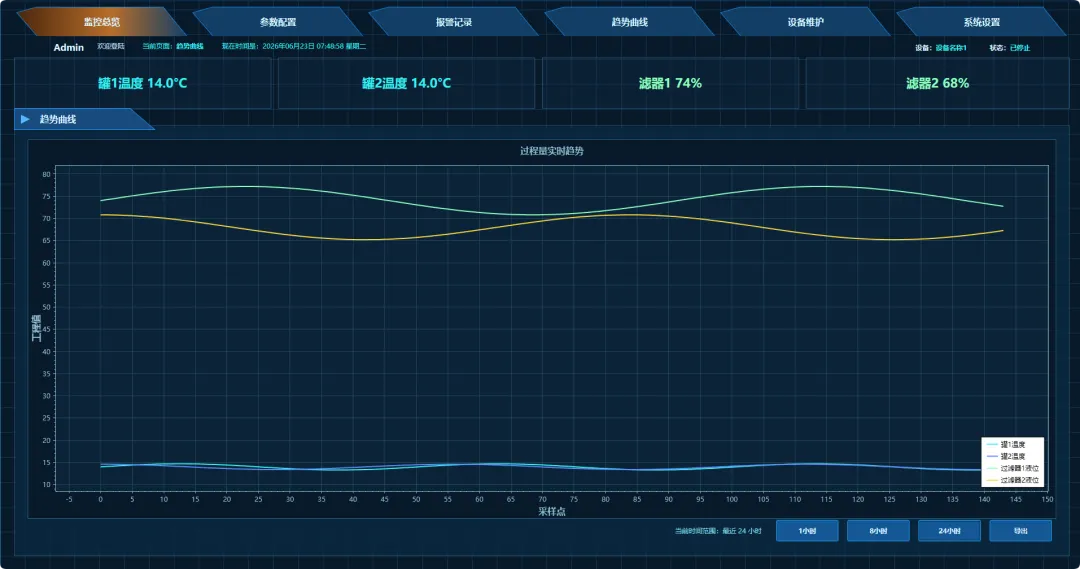

趋势曲线页面：可以选择 1/2/4/8/12/24 小时时间范围，点击导出生成 CSV 文件

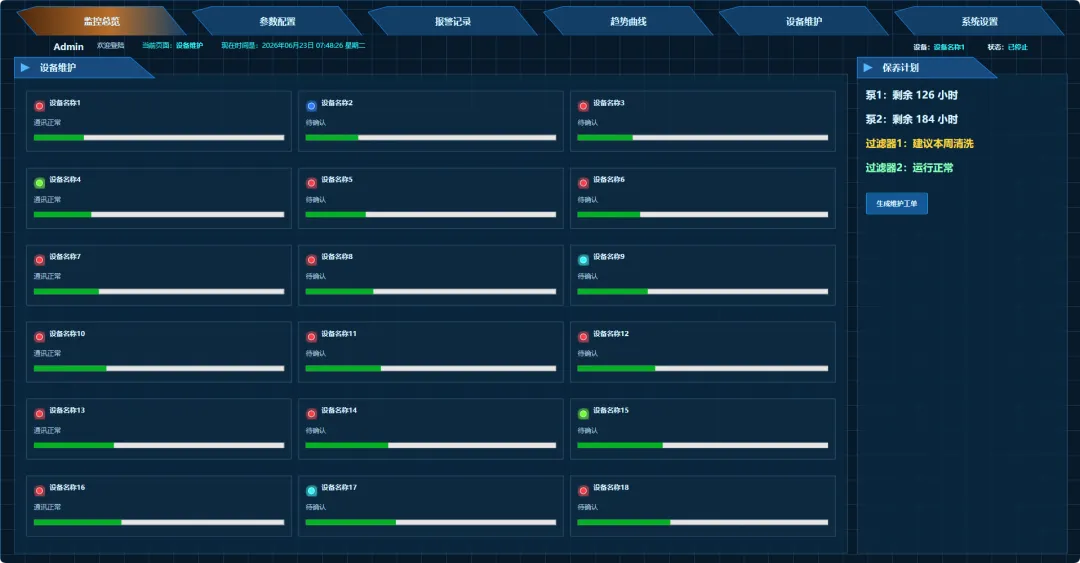

设备维护页面：点击生成工单，系统自动扫描所有非正常状态的设备，生成包含设备名称、状态、描述和当前值的文本工单

界面配色以深色为基调，状态指示灯用绿色（正常）、黄色（警告）、红色（故障）、灰色（离线）区分，看起来比较符合工业监控软件的调性。

项目源码

项目结构如下

├── xxxx.csproj├── App.xaml / App.xaml.cs├── MainWindow.xaml / MainWindow.xaml.cs├── Views/                 # 页面视图│   ├── OverviewPage.xaml│   ├── ParametersPage.xaml│   ├── AlarmsPage.xaml│   ├── TrendsPage.xaml│   ├── MaintenancePage.xaml│   └── SettingsPage.xaml├── ViewModels/            # 视图模型│   ├── MainViewModel.cs│   ├── ObservableObject.cs│   └── RelayCommand.cs / AsyncRelayCommand.cs├── Models/                # 数据模型│   ├── DeviceStatus.cs│   ├── MessageItem.cs│   ├── OptionItem.cs│   ├── ParameterItem.cs│   ├── ModbusPoint.cs│   └── ModbusSettingsDocument.cs├── Services/              # 服务层│   ├── ModbusTcpClientService.cs│   └── ModbusValueCodec.cs├── Infrastructure/        # 基础设施│   ├── StatusKind.cs│   ├── ModbusEnums.cs│   └── ObservableObject.cs└── Config/                # 配置文件（运行时生成）    └── modbus-settings.json

源码中已经包含了完整的模拟数据，在没有实际 PLC 的情况下也可以直接运行体验。如果接入真实设备，只需要修改 ModbusHost、ModbusPort 和 ModbusUnitId，并调整点位地址和数据类型即可。

总结

这个 SCADA 模板项目提供一个干净、可扩展的基础框架。它把工业监控系统中常见的几个痛点——通讯封装、数据解析、状态管理、配置持久化——都做了比较合理的抽象。

实际使用时，可以根据项目需要添加新的协议（如 OPC UA、MQTT）、增加历史数据存储（SQLite 或时序数据库）、完善用户权限管理等功能。框架的 MVVM 结构让这些扩展变得相对容易，不会牵一发而动全身。

如果大家正准备做一个工业监控相关的项目，可以从这套模板入手，把精力集中在业务逻辑和工艺算法上，而不是从零开始折腾通讯和界面。
