001 课程介绍
002 软件安装
003 元件符号的组成概述
元件边框,引脚,元件名称,元件符号
004 capture自带元件库介绍
电阻/电容/电感/二极管/三极管/MOS管
库文件路径:tools--capture--library
Discrete.olb--分离元器件库(电阻,电容,电感,开关等)
connector.olb--连接器库文件
CAPSYM.OLB--电源/地/输入输出,标题栏等
TRANSISTOP.OLB--存放晶体管

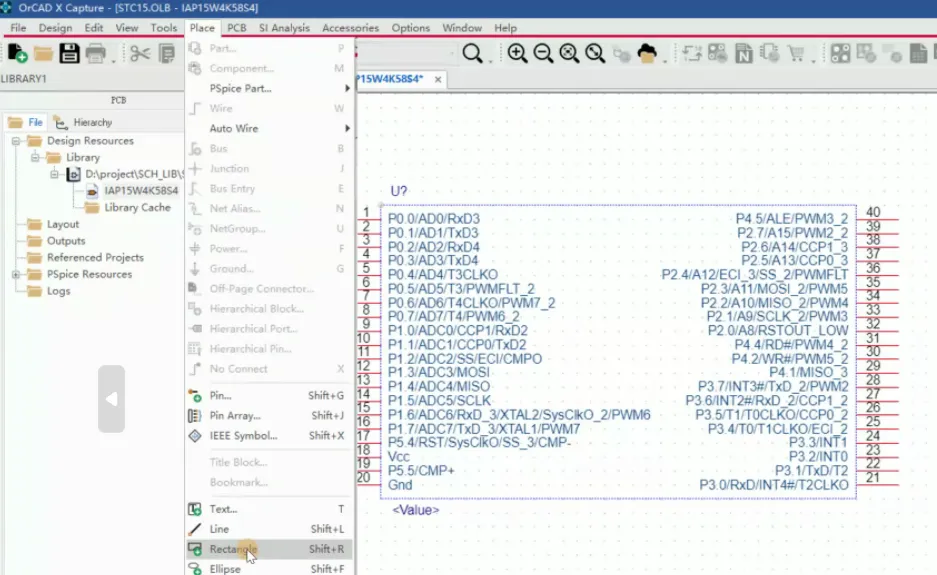

005 IC类元器件库创建

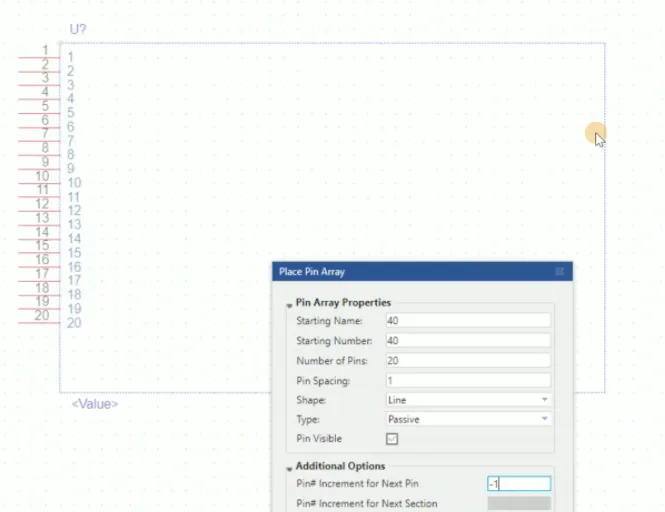

放置管脚

放置元件边框

006 数码管类元器件库创建

007 按键与LED类元器件库创建
利用自带库进行创建。

008 连接器类元器件库创建
插针/插孔,基座,锁扣固定件

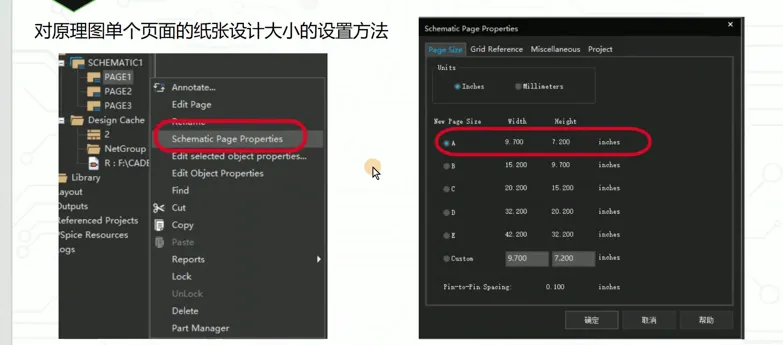

009 原理图页的大小,模板创建及调用
新建,design

一般A4大小
格点设置:options>preference>grid display ;原理图格点设置为线状
010 原理图库的调用放置
添加库,放置器件,CAP NP无极性电容;CAP POL有极性电容
晶振:Crystal,给单片机芯片提供稳定标准时钟频率


011 元件的移动/旋转/复制/对齐/镜像
F6光标变大
旋转:快捷键R
水平镜像:快捷键H
垂直镜像:快捷键V
选中按ctrl复制
对齐,Edit--Align
012 元件电气之间的相互连接
连线的快捷键是:W
电源/接地

网络标签:place--Net Alias/快捷键N
分页符:Place-off page connector 两个页面都要放置
013 非电气对象的放置
辅助线 place-line(快捷键:shift+L)
文本换行:CTRL+Enter

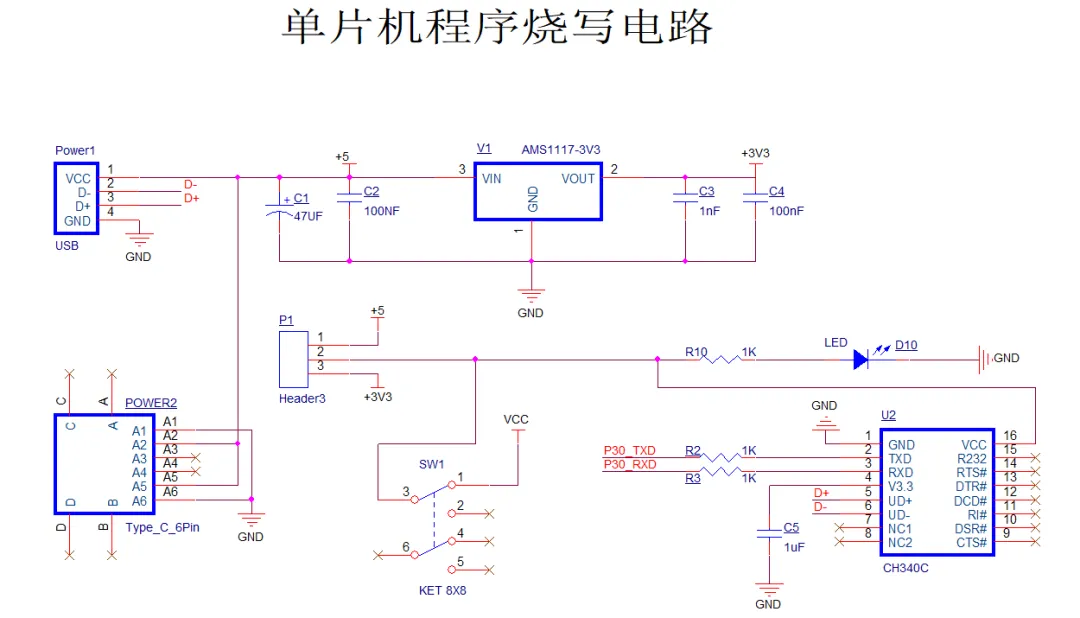

014 原理图实例绘制1-STC15开发板(时长1小时)
不连接符号:快捷键X

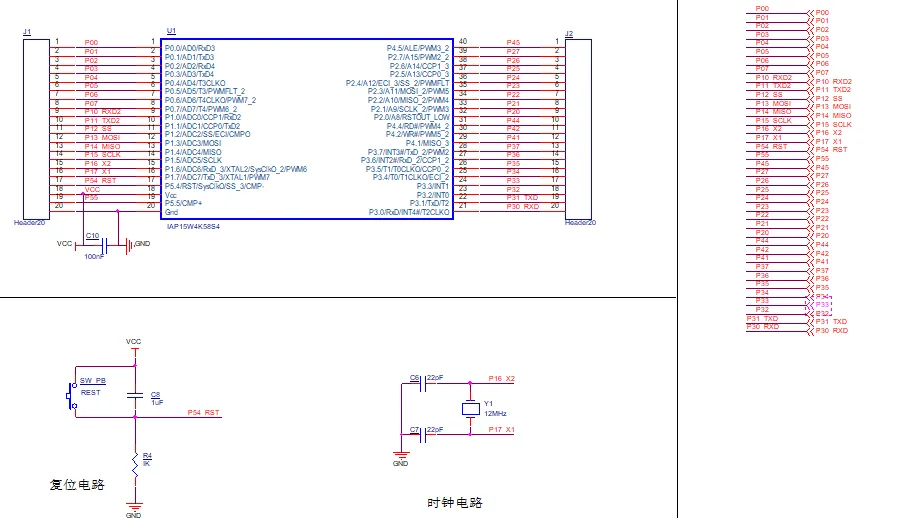

015- 原理图实例绘制2-STC15开发板(时长1小时)

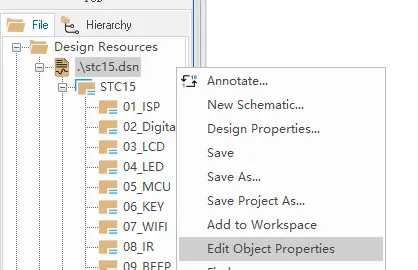

016—— PCB封装名称的统一添加与管理
封装名:不要有空格,不要有小数点,不要有*/#/&等非法字符

分页符增加页码标识。

017 ——元件的位号重新编号排序
先清除原有编号,tools--annotate--reset part references to ?

再tools--annotate--incremental reference update (增量更新)

018—— 原理图的编译设置及检查
019 ——原理图的PDF与BOM表输出
PDF导出/安装插件
BOM表:tools-bill of materials...

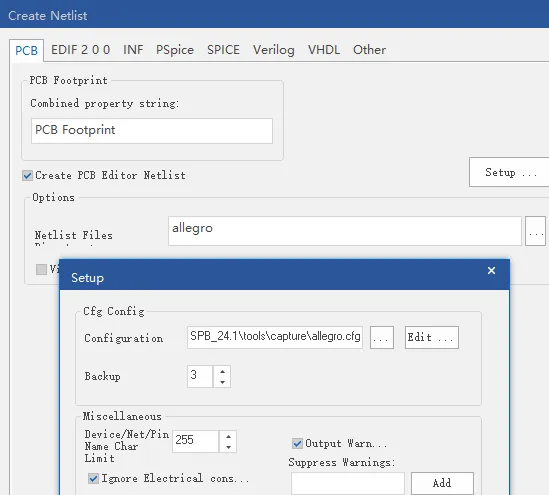

020 ——原理图的PCB网表输出
网表,第一方网表,
