导读： 每次用SmartFoundation出钢管杆地脚螺栓图纸，总有人问："上定位盘能不能放基础里面？""垫片怎么是圆的不是方的？"——这些问题看似细节，却藏着不少设计院老司机都踩过的坑。今天小编就来一次说清楚。
01 你是不是也被这个问题问住过
Introduction
经常有宝子一脸真诚地问小编："SmartFoundation出的钢管杆地脚螺栓图纸，那个上定位盘能不能调到基础内部去呀？"
小编每次看到这个问题，内心 OS 都是："你这个问题问得好，下次别问了！"
别急，今天咱们就来好好掰扯掰扯，SmartFoundation 到底是哪根筋搭错了，非要把上定位盘放在基础外面。
✦✦✦
02 上定位盘：到底应该放在哪
Where Does the Top Plate Go?
其实小编特别理解大家为啥有这个疑问——毕竟以前在设计院搬砖的时候，小编也跟你们一样，天天用某基础软件出的图，钢管杆地脚螺栓的上定位盘，乖乖地埋在基础里头，图纸看着可规整了。

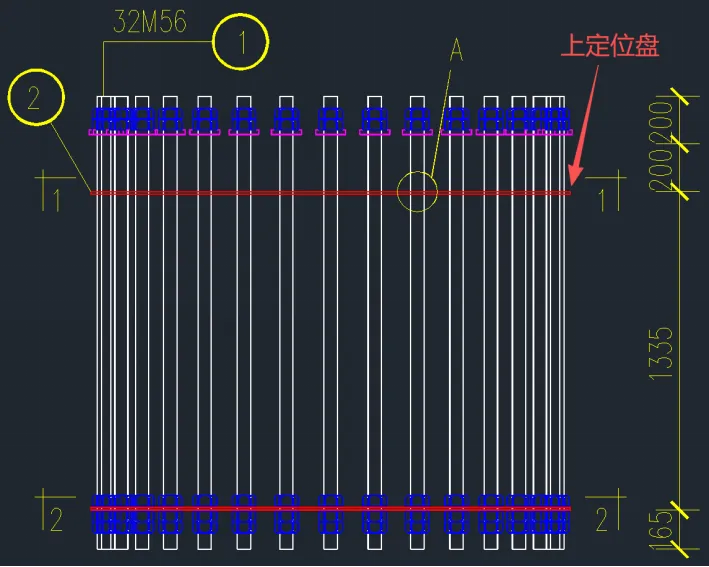

传统做法：上定位盘埋在基础内部（看起来是不是很规整？）
直到有一回小编下工地，看到现场师傅们对着图纸那一脸嫌弃的表情，才突然悟了——合着我画的图，人家压根就没按这个干过！
实际现场是啥样的呢？来，上图：

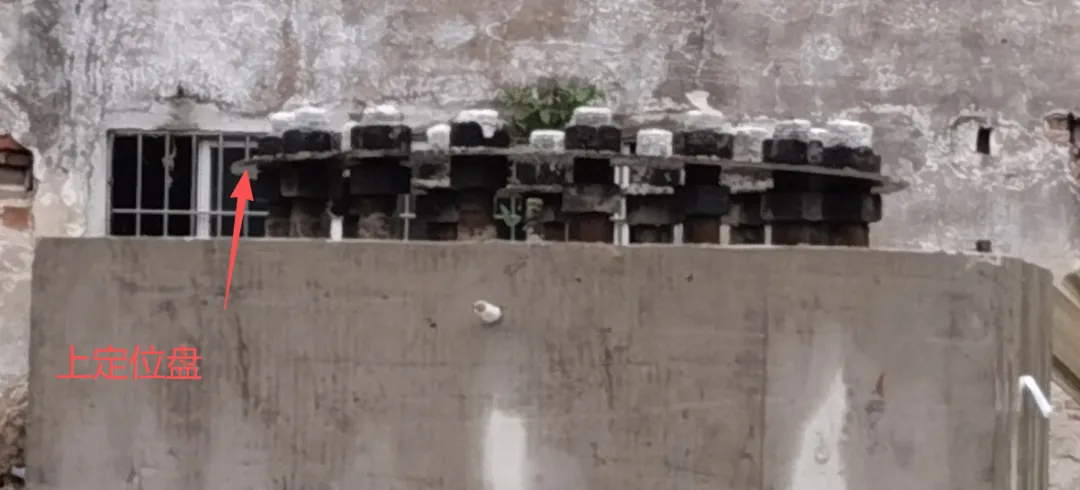

现场实际做法：上定位盘在基础外面（师傅们表示这才是正确的打开方式）
好家伙，原来这么多年，"你以为的"和"实际干的"压根就是两码事。什么叫实践出真知？这就是。你坐在设计院里对着屏幕画图，人家现场师傅早就用脚投票了。
那有人说了："上定位盘埋进去也不是不行啊，我能给它焊住或者用螺母固定嘛！"
好，咱们来掰扯一下这两种固定方式：
1.点焊固定——把上定位盘焊在锚板上。看起来挺稳，但问题来了……
2.螺母固定——用螺母拧住，但是地脚螺栓的螺纹部分就得加长，加工难度蹭蹭往上涨。

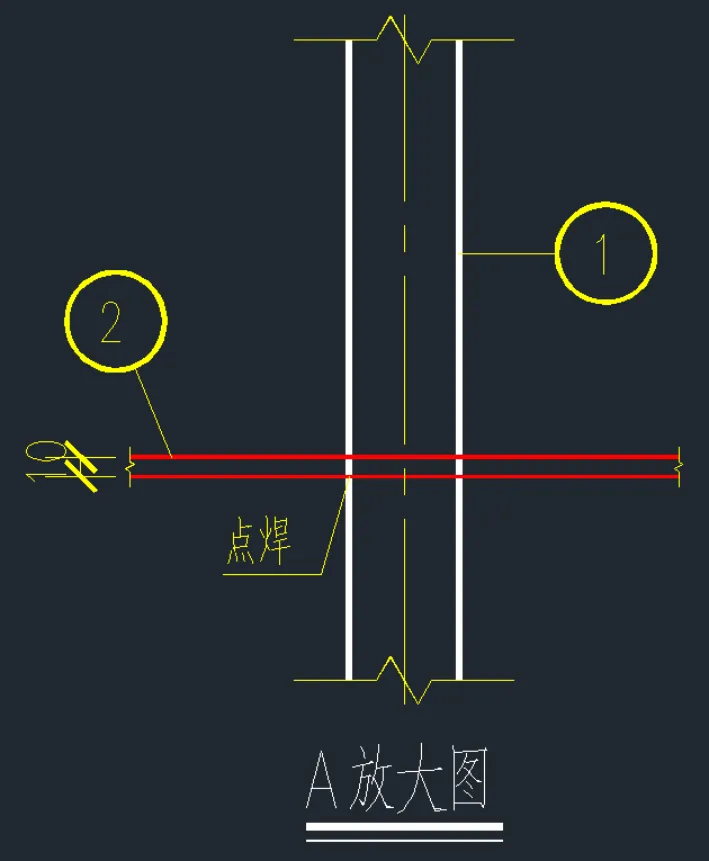

点焊固定上定位盘（看起来没啥问题是吧？）
但是！重点来了——现在钢管杆(塔)的地脚螺栓基本都是 8.8 级 的，而根据《DLT1236-2021 输电杆塔用地脚螺栓与螺母》第 5.4.4.2 条，8.8 级的螺栓是不允许焊接的。

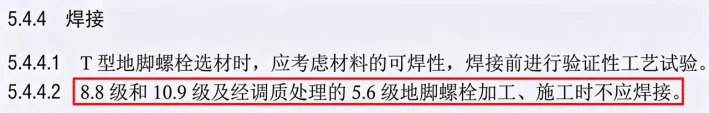

DLT1236-2021：8.8级螺栓，禁止焊接！
这就很尴尬了——你辛辛苦苦设计好、焊上去，人家规范直接一巴掌呼过来：不行！
所以 SmartFoundation 为啥把上定位盘放在基础外面？不是它不懂设计，是它比你会看规范、比你会下工地。

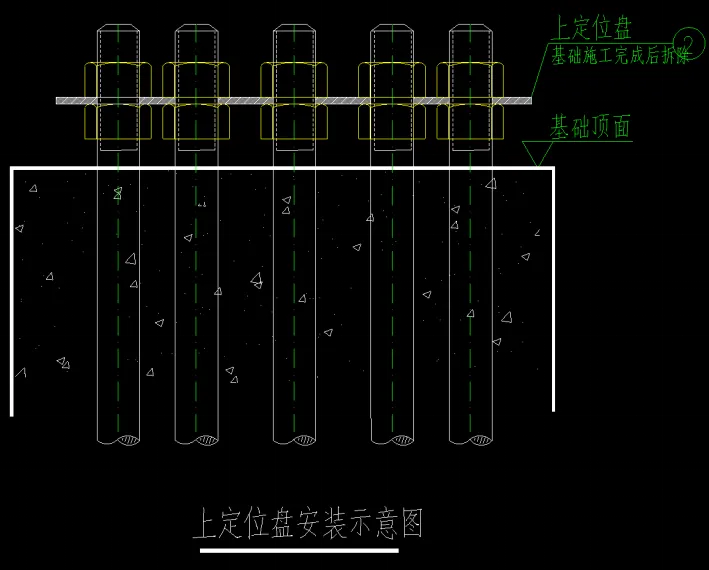

SmartFoundation 出图：上定位盘在基础外侧，规范又合理
✦✦✦
03 垫片是圆的？这不科学啊！
Round Washers, Really?
好吧，上定位盘的事就算你说得对。那垫片呢？小编，SmartFoundation 出的钢管杆地脚螺栓图纸，那垫片怎么是圆的呀？我一直用方垫片用得好好的，你给我整个圆的，看着就不得劲儿！
这事儿吧，SmartFoundation 还真是用心良苦。
听小编给你分析分析：
垫片默认设计成圆形的，原因其实特简单——因为很多人在用方垫片的时候，根本不会去算底法兰加劲板之间的空隙够不够大。
结果呢？看图：

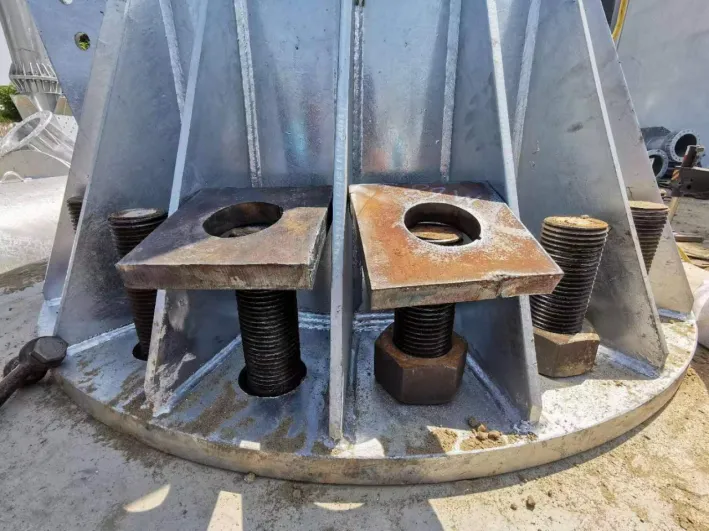

方垫片太大，加劲板之间根本塞不进去（现场师傅：你画图的时候能不能动动脑子？）
这场景，去过工地的都懂——图纸画得漂漂亮亮，现场装不上去，师傅能把你祖宗十八代都问候一遍。
而圆形垫片的直径只比螺母大一点点，一般不存在放不下的问题。而且垫片都是在工厂加工的，圆垫片并不比方垫片多费多少工时，厂家也不会因此加你钱。
"圆垫片不是设计者拍脑袋的决定， 而是无数现场翻车事故换来的血泪经验。"
当然，如果你实在觉得"无方不欢"，也不是不行。在 SmartFoundation 的绘图设置里，你可以手动切换为方垫片。但小编友情提示：选了方垫片之后，一定要记得验算底法兰加劲板之间的空隙，不然到时候现场装不上，锅可得自己背哦～

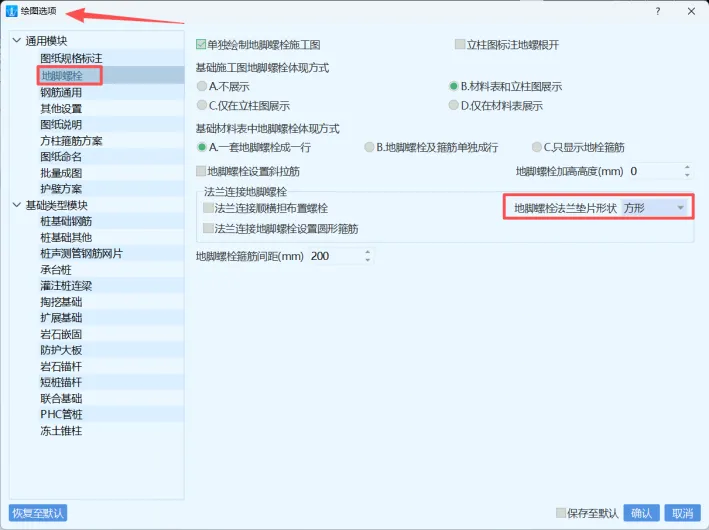

绘图设置中可选择方垫片（但记得验算空隙哦）
✦✦✦
04 小编有话说
Final Thoughts
其实这两个问题的核心就一句话：设计不是纸上谈兵，最终要为现场施工服务。
SmartFoundation 之所以这么做，不是拍脑袋决定的，而是因为——设计人员下了工地，看过了现场的实际情况；因为研发人员翻了规范，找到了不能焊接的依据；因为太多翻车的案例告诉我们，有些事情不能想当然。
所以，下次再有人问你"上定位盘能不能放基础里面"，你可以把这篇推文甩给他，然后意味深长地说一句："宝子，去工地看看吧。"
