平流沉淀池说明计算书

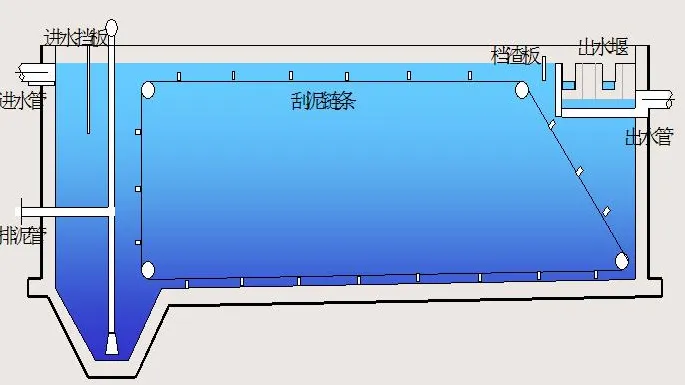

平流式沉淀池由进水、出水、池体部分和泥斗组成。池体的平面为矩形，池子的两端分别设有进口和出口。进水口一般是浸没的。

水通过进水流道和均匀分布的进水孔流入水箱。进水孔后设有挡板，使水流在整个池宽的横截面上均匀分布。出口处采用溢流堰，保证沉淀澄清水沿池宽均匀流入出水口渠道。

1设计参数

1. 长宽比以2-5为宜；

2. 长与有效水深比一般采用8-12；

3. 池底纵坡一般采用0.01-0.02，机械刮泥时不小于0.005；

4. 初次沉淀池最大水平流速为7mm/s,二次沉淀池为5mm/s；

5. 进出口处挡板位置；

1) 高出池内水面0.1-0.15m；

2) 进口挡板淹没深度一般为0.5-1.0m；

3) 出口挡板淹没深度一般为0.3-0.4m；

4) 挡板距进水口0.5-1.0m，距出水口0.25-0.5m；

6. 非机械刮泥时，缓冲层高度0.5m，机械刮泥时，缓冲层上缘宜高出刮泥板0.3m；

7. 刮泥机行进速度一般为0.6-0.9m/min；

8. 排泥管直径为>200mm；

9. 入口整流墙的开孔总面积为过水断面的6%-20%；

10. 出水锯齿形三角堰，水面宜位于齿高的1/2处。

2设计计算

（1）池子面积计算：

（2）沉淀部分有效水深计算为：

（4）池子长度计算为：

（5）根据设计水量和给水厂处理设施设计计算，采用4座平流式沉淀池，则每座池子宽度：

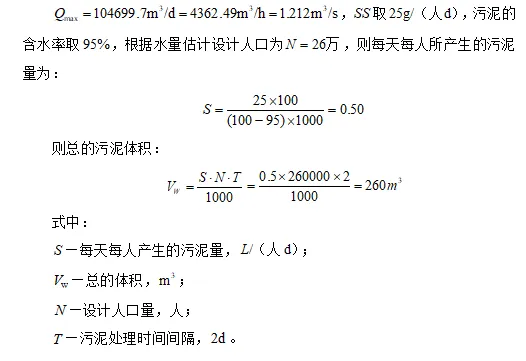

（6）污泥体积计算

（7）池子污泥斗体积

根据给水厂处理设施设计计算，取污泥斗底长和宽都为，污泥斗上口长和宽都为，则污泥斗高度计算：

（8）池子总高度计算
