技术基础:计算机辅助公差分析软件概述

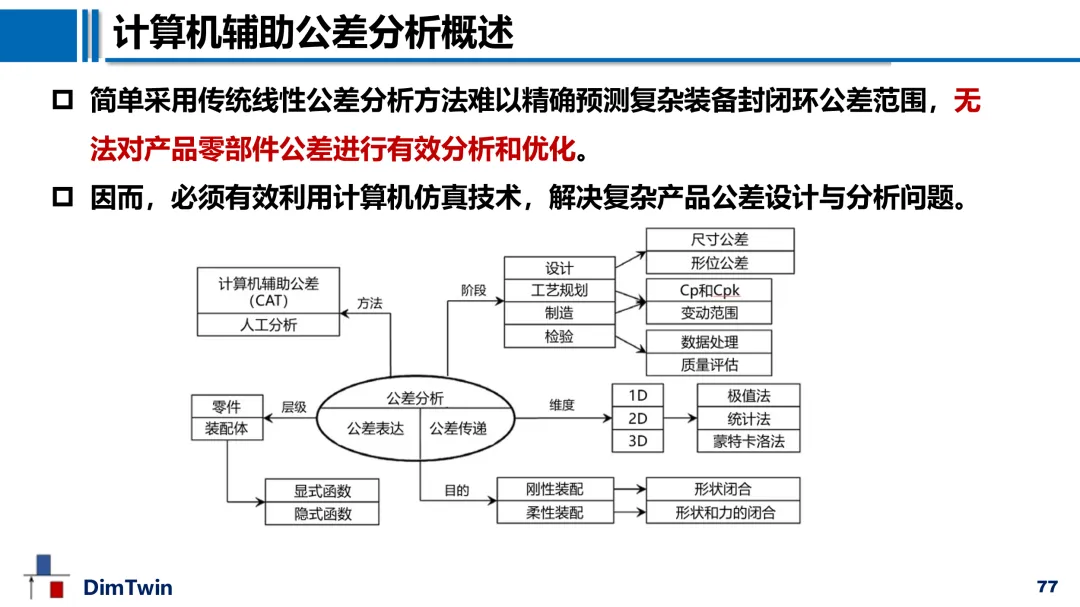

对于复杂装备而言，传统的一维线性公差分析方法，完全无法有效进行公差的分析和优化。因而需要利用计算机仿真技术，在三维模型基础上机型复杂产品的3D公差设计与装配精度预测。

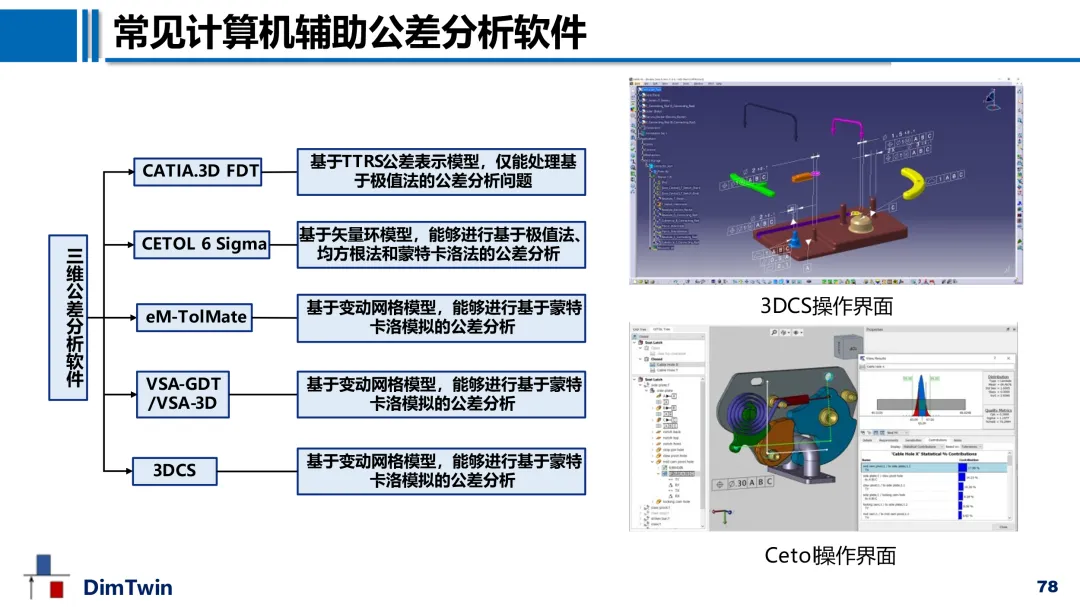

目前商品化的计算机辅助公差分析软件很多，包括国外的公差分析软件VSA、Cetol、3DCS等，还有国产的公差分析软件3DCC、DTAS等。

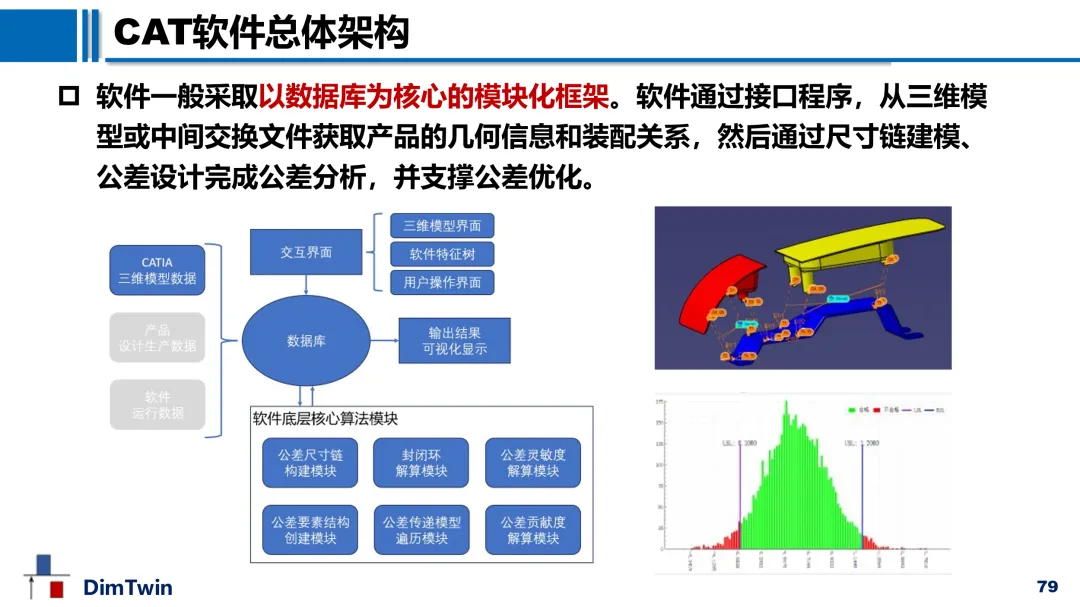

CAT软件需要通过3维建模软件提供的接口或标准交换文件接口获取装配体几何信息和装配关系，然后利用3维公差分析方法获取封闭环尺寸分布范围，并获取封闭环对各组成环的敏度，以此支撑公差优化。

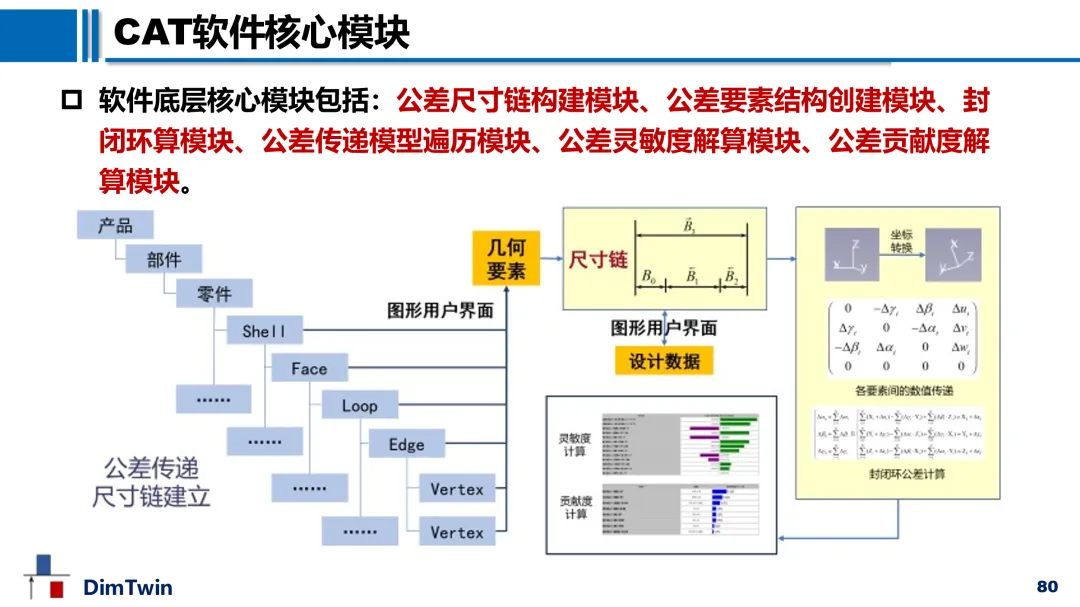

CAT软件的核心模块一般包括尺寸链建模、公差设计、封闭环计算、结果输出等模块。
