FTTR及ACAP配置说明

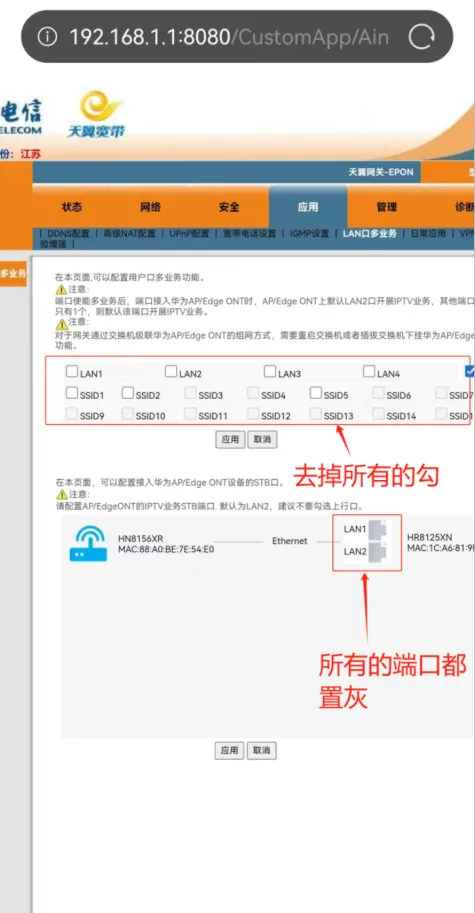

华为系列光猫，全路由正常下发成功后，主猫iTV口直连电视，主光猫内上网通道如图二所示。若需要使用子猫iTV口直连电视，则需要在主猫中设置子猫（适用于华为HN8145XR/HN8156XR/V173）如图二所示。

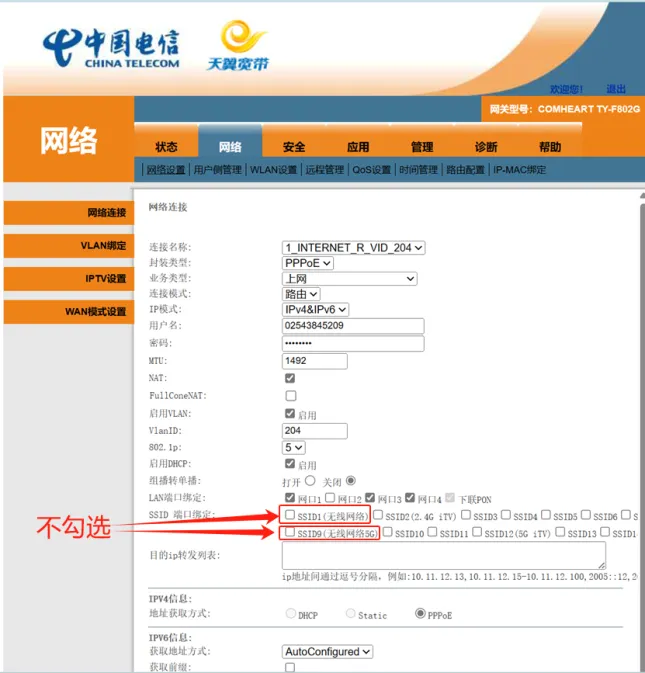

若使用无线网连接软终端时只需要将网络-网络设置-INTERNET_R_VID_XXXX中的SSID端口绑定的勾选全部去掉。

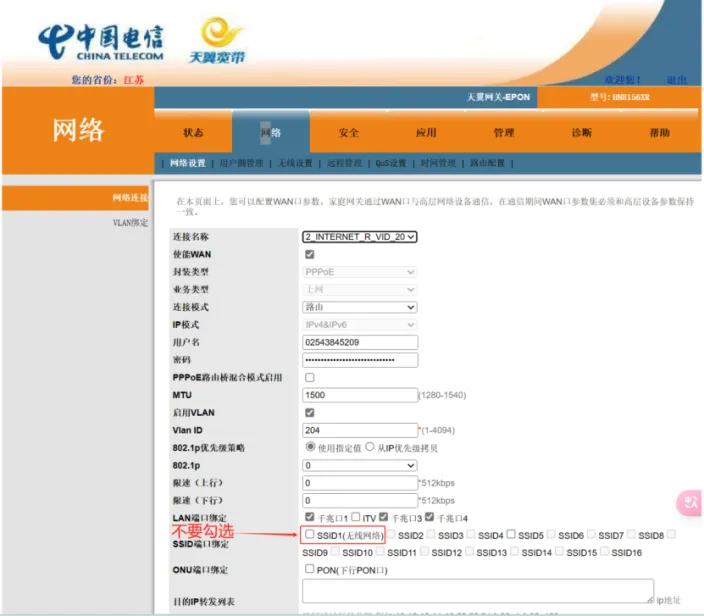

图一

图二

中兴系列光猫，全路由正常下发成功后，主猫iTV口直连电视，上网通道端口如图三所示。（适用于中兴F4607P、F7607P、G7615 XE/XG、G7615-V2 XE/XG）。

若使用无线网连接软终端时只需要将网络-网络设置-INTERNET_R_VID_XXXX中的SSID端口绑定的勾选全部去掉。

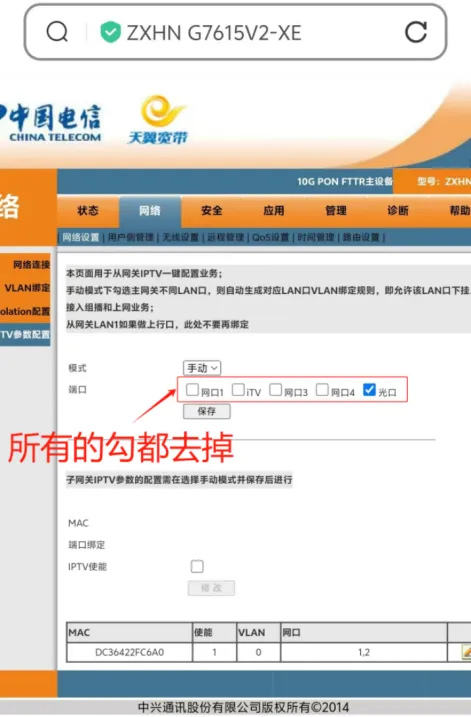

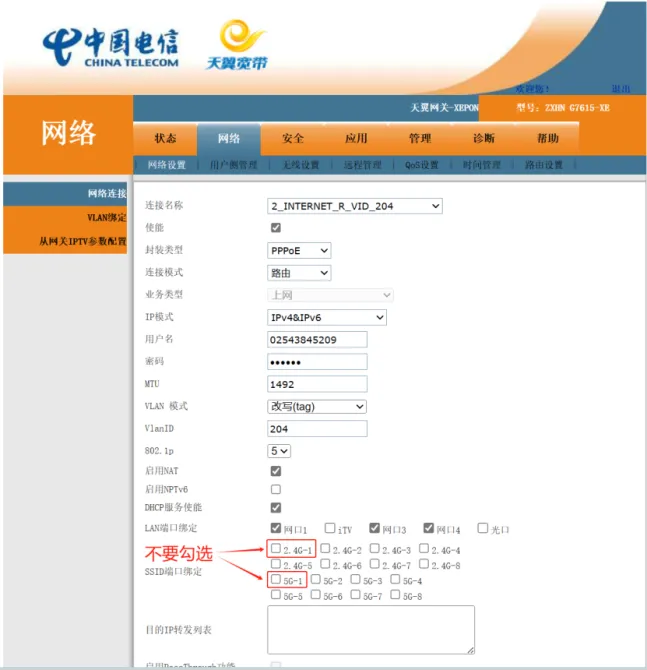

图三

注：禁止乱用分光器！可能会造成子猫烧损。

烽火系列光猫，全路由正常下发成功后，上网通道端口，如图四所示。若需要使用子猫iTV口直连电视，则需要在主猫中设置子猫（烽火HG3142F (ONU)-EPON/GPON），如图五所示。并请升速工单安装人员注意，请确认用户侧IPTV承载中，没有端口是被勾选的，如图六所示。

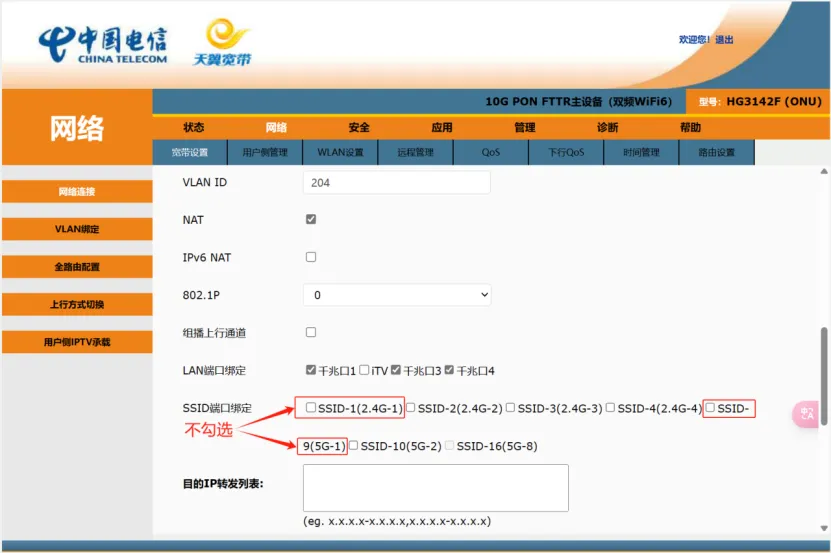

图四

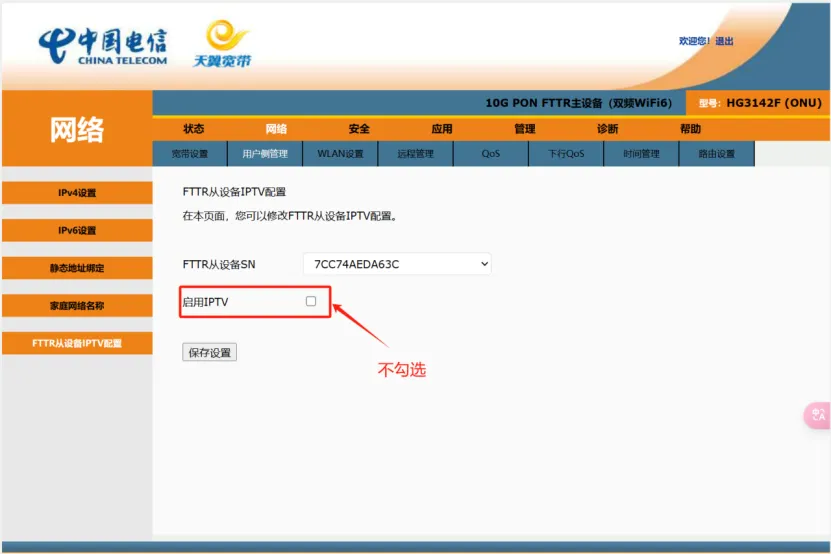

图五

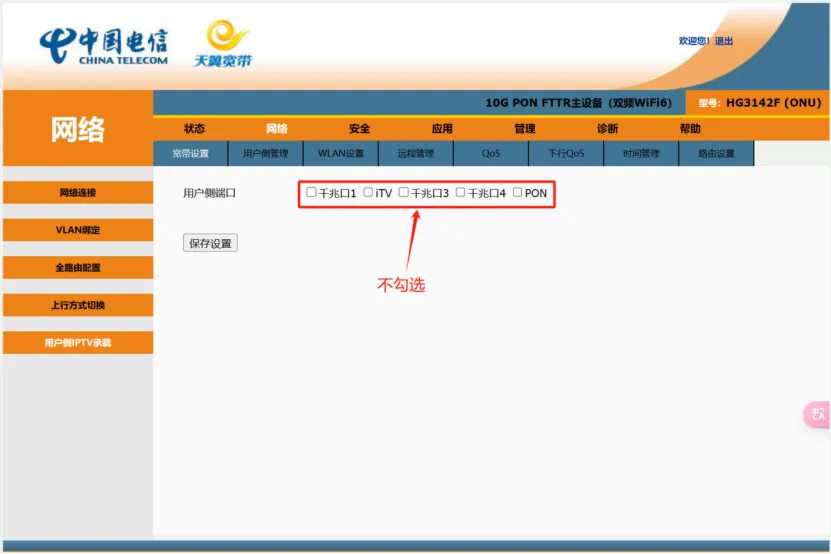

图六

注：注意主猫和子猫的电源规格不同，禁止乱用！

主猫iTV口直连电视，主猫无需设置，适用于（四川天邑康和COMHEART TY-F802G-E/G、天翼终端TYFZA1-XE/XG）图七所示，建议将iTV-SSID打开 图八所示。

图七

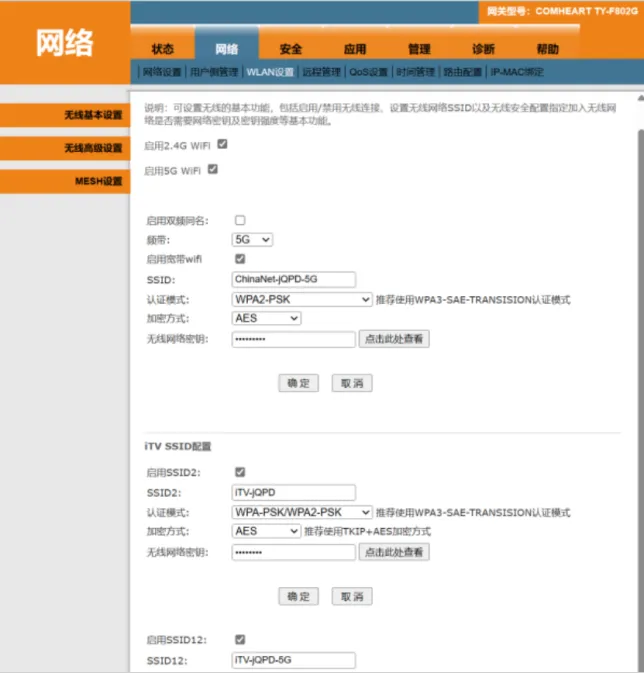

图八

1) 主猫iTV口直接插电视机

2) 主猫PON口接分光器接同品牌子猫猫，子猫lan2口直接插电视机

3) 主猫无线网接电视机

4) 主猫PON口接分光器接同品牌子猫猫，子猫无线网接电视机

5) 主猫iTV口接同品牌子猫lan2口有线接电视机

6) 主猫iTV口接同品牌子猫无线接电视机

7) 主猫iTV口接路由器（AC+AP）wan，路由器lan口插电视机

8) 主猫iTV口接路由器（AC+AP）wan，路由器无线插电视机

9) 主猫千兆一口接路由器（AC+AP）wan，主猫iTV口插电视机

10) 主猫PON口接分光器接不同品牌子猫猫，子猫lan口直电视机

11) 主猫PON口接分光器接不同品牌子猫猫，子猫无线网接电视机

12) 主猫iTV口接不同品牌子猫lan2口有线接电视机

13) 主猫iTV口接不同品牌子猫无线接电视机

AC+AP设置
