Origin绘制标准的XRD-PDF卡片堆叠图

XRD是我们作为科研人员必备的表征手段之一，在很多文献当中，XRD图一般都是偏移或多峰堆叠，且需要在XRD图下加入PDF卡片。‌XRD-PDF卡片数据‌主要包含X射线衍射（XRD）的衍射数据，这些数据用于物相鉴定和定量分析。PDF卡片数据库（如ICDD出版的PDF-4系列数据库）中收录了材料的标准衍射数据d-I列表（d表示晶面间距，I表示衍射强度），部分卡片还包含纯相物质的衍射图（PD3）。

那么本期教程我们来学习如何使用Origin绘制标准的XRD-PDF卡片堆叠图。

1.准备数据

（1）XRD数据：每个样品的两列数据（角度2θ和强度），建议保存为TXT或CSV格式。

（2）PDF卡片数据：标准峰位对应的2θ值及hkl指标（如：20.3°(111)，35.1°(200)等）。

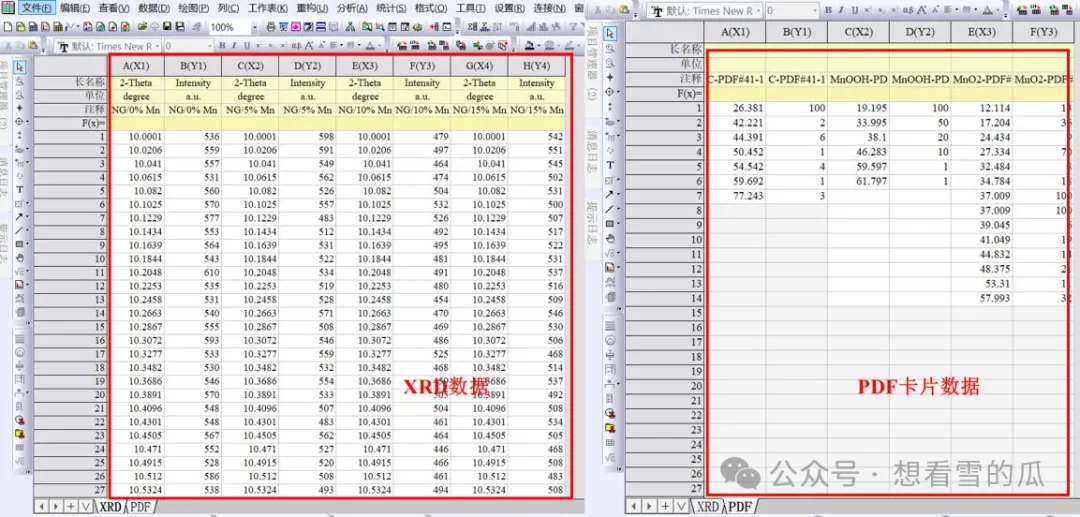

2.打开Origin软件，新建工作表，将每个样品的数据分配到不同列（如A、B列为样品1，C、D列为样品2，依此类推）。单独输入PDF卡片数据到新工作表（如sheet 2的数据）。

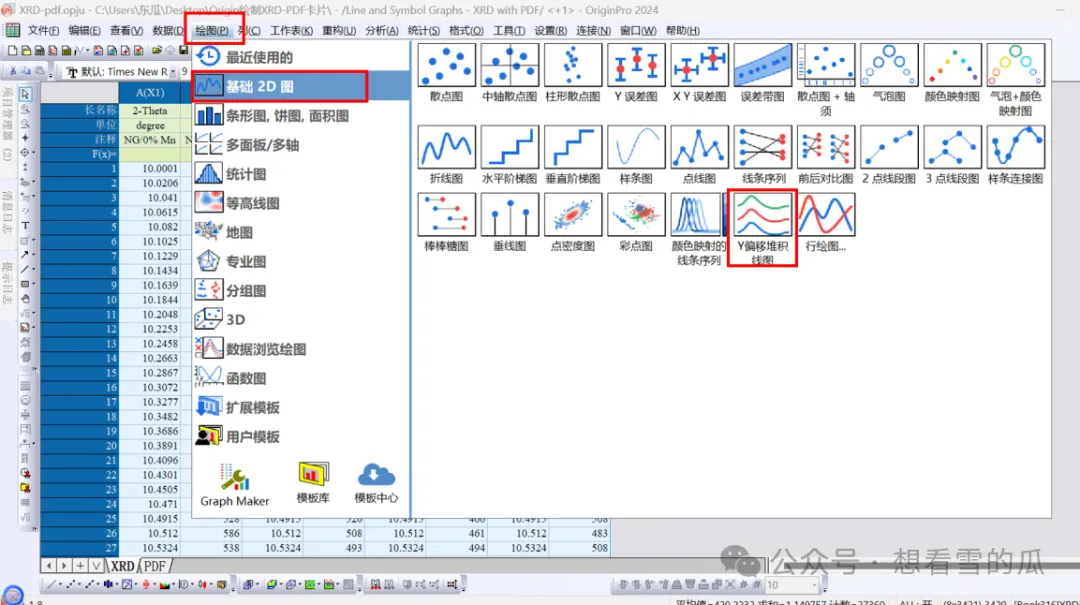

3.选中XRD数据，点击绘图，基础2D图—Y偏移堆积线图；

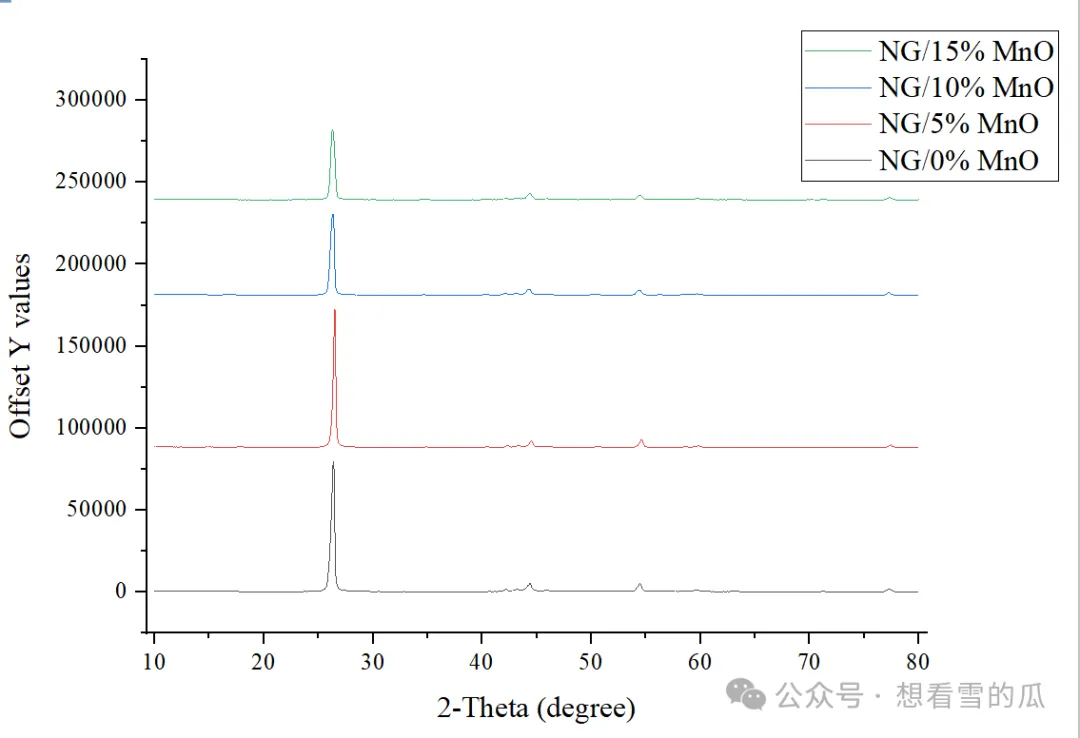

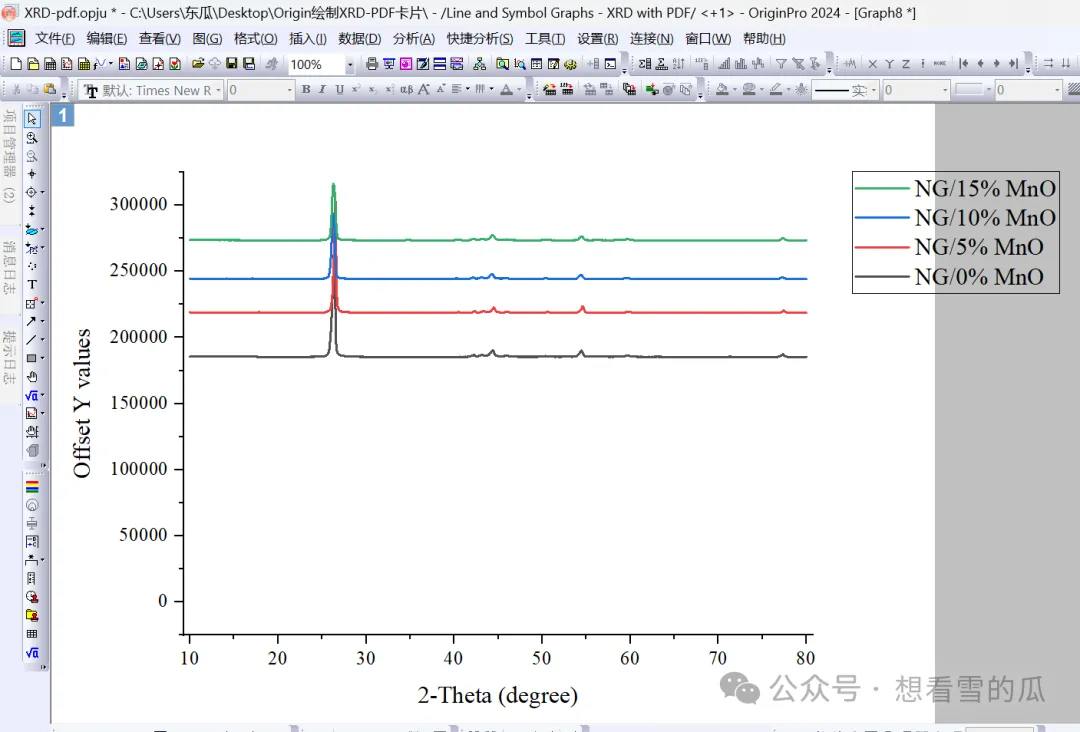

4.绘制出来的雏形如下图所示，接下来需要对其进行细节美化；

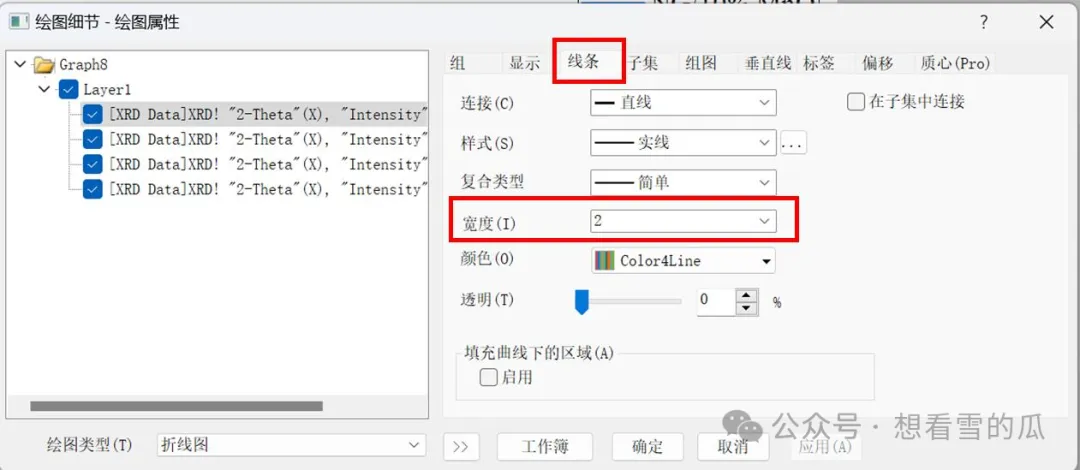

5.双击图形，在线条对话框下，将其宽度设置为2；

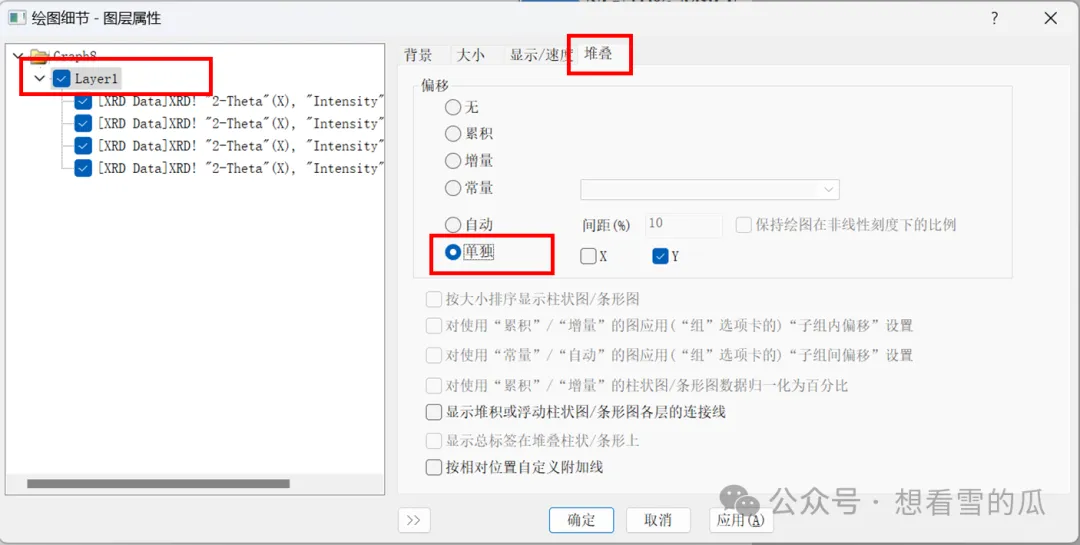

6.点击Layer1，在堆叠对话框下，偏移选择单独；接下来可对其手动移动线条至自己想要的位置；

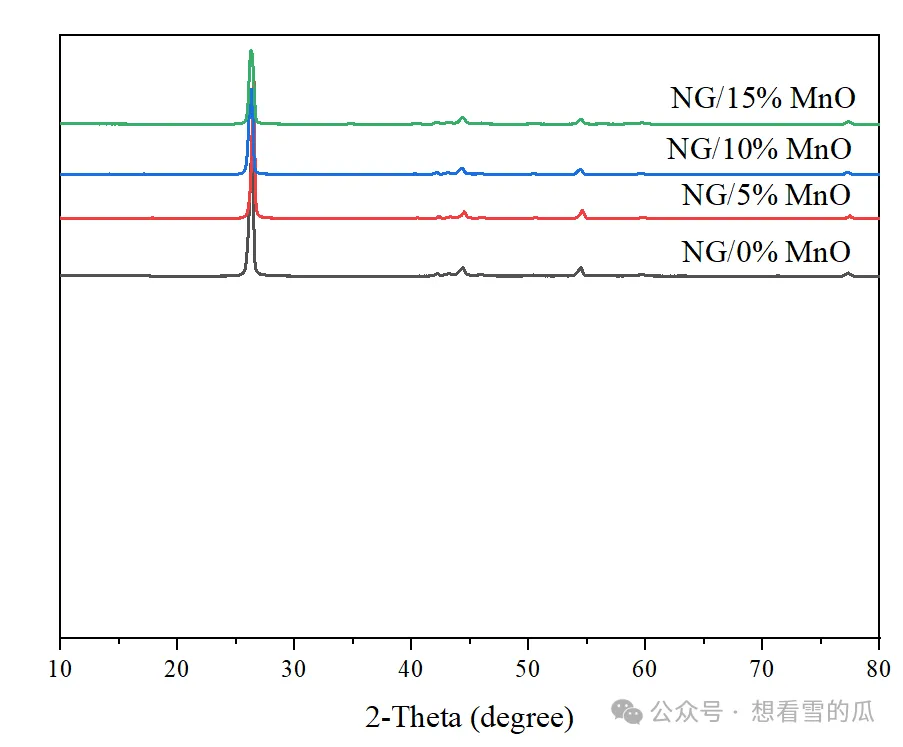

7.接着对其它细节美化，包括添加边框、修改图例、修改坐标轴刻度、删除坐标轴标签等，其效果图如下图所示：

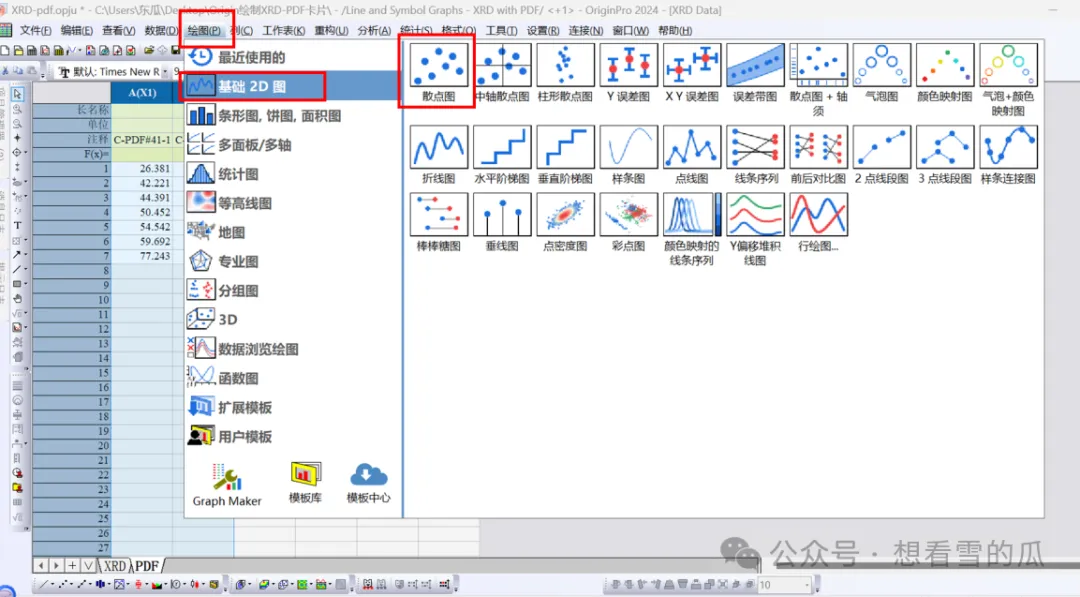

8.接下来绘制PDF卡片，选择第一个PDF卡片数据，点击绘图，基础2D图——散点图；

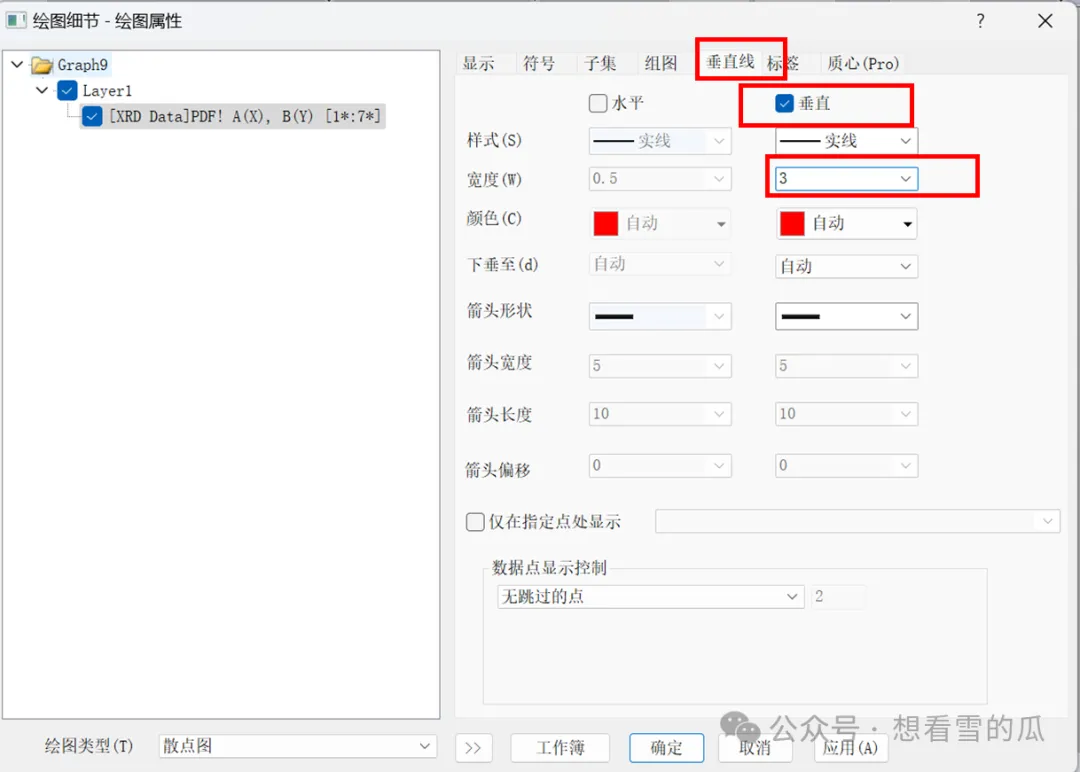

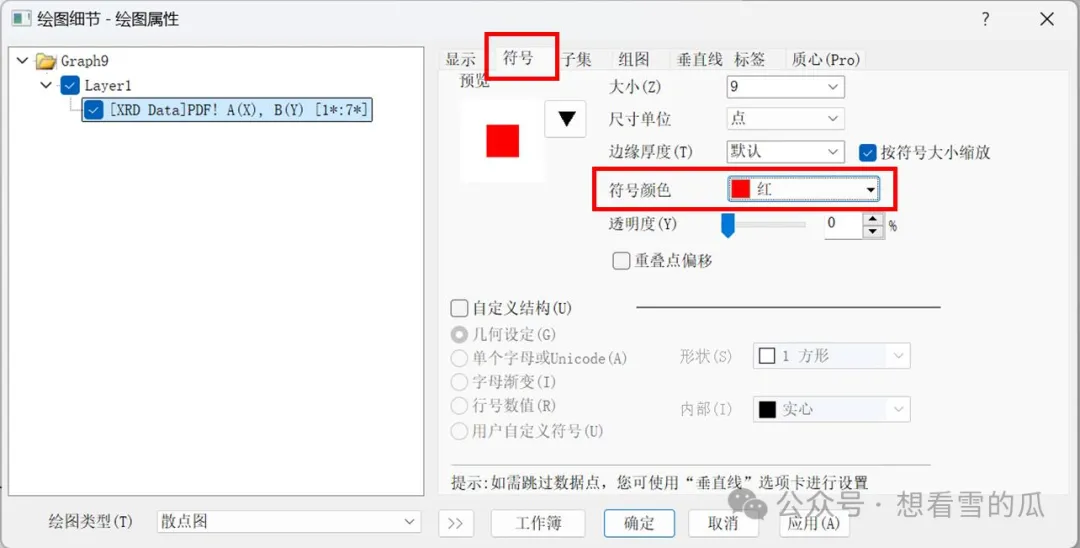

9.双击图形，在符号对话框下，符号颜色改为自己喜欢的颜色，在垂直线对话框下，勾选垂直，宽度设置为3；

10.接着对其进行细节美化，包括添加边框、修改图例、修改坐标轴刻度（与XRD数据图坐标轴范围一致）、删除坐标轴标签等，其效果图如下图所示：

11.其它的PDF卡片数据绘制图形跟上述一致，如图所示：

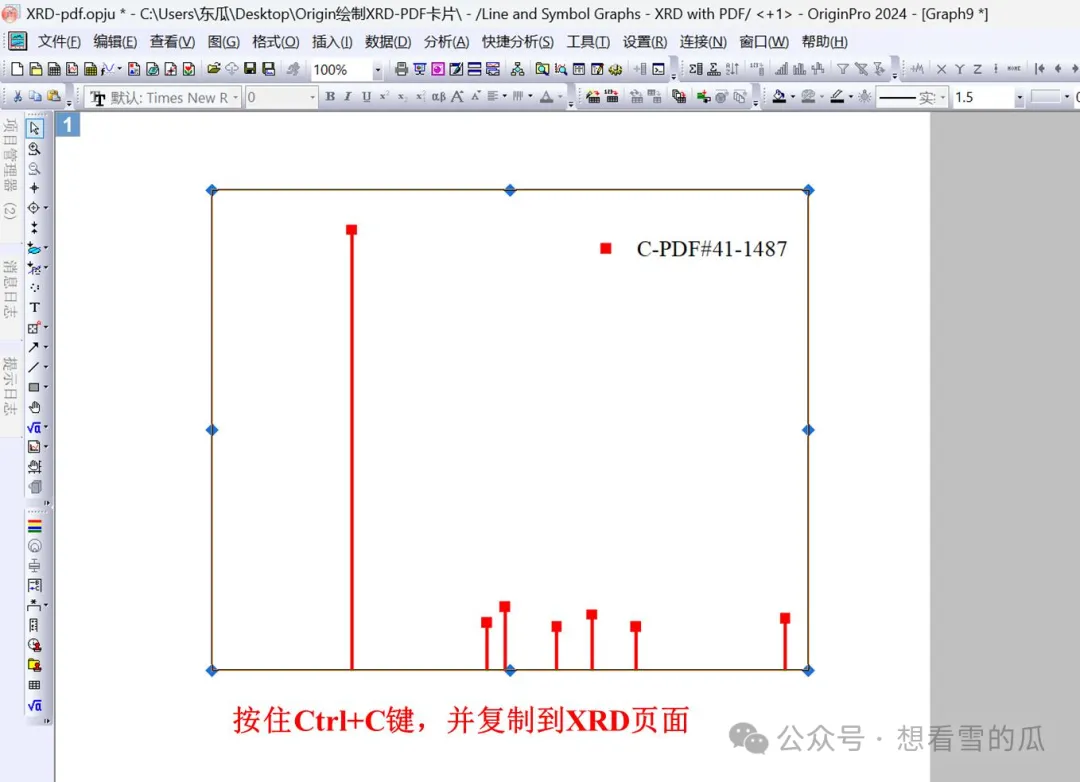

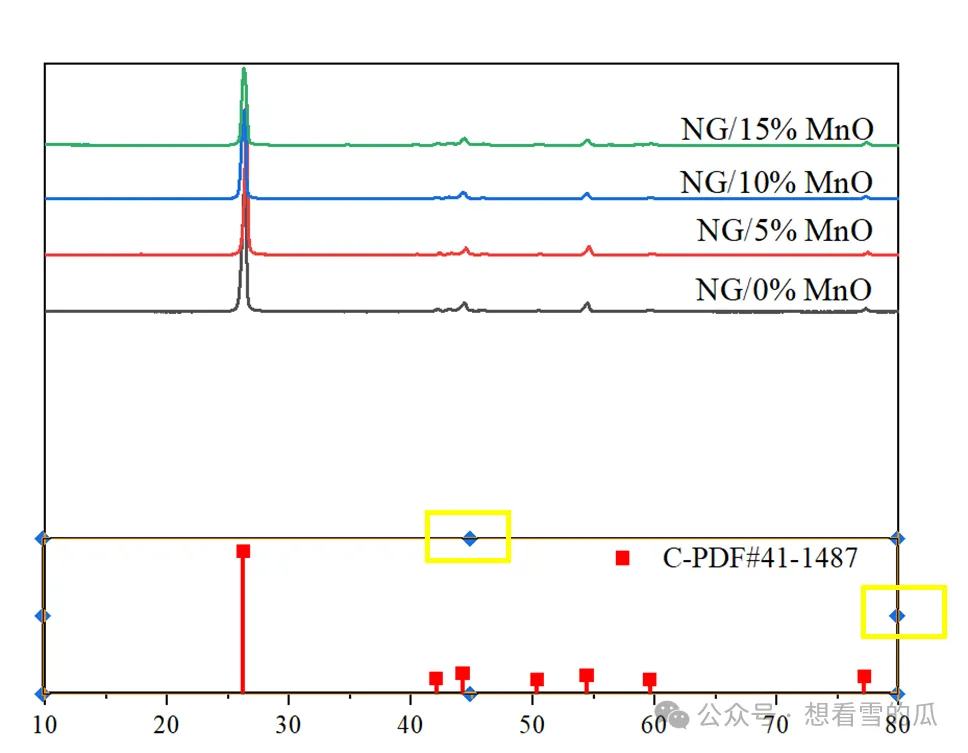

12.分别复制PDF卡片图形（在该图页面，按住Ctrl+C），到XRD图形页面中，通过左右和上下（注意不是对角线）拉伸图形至合适位置。

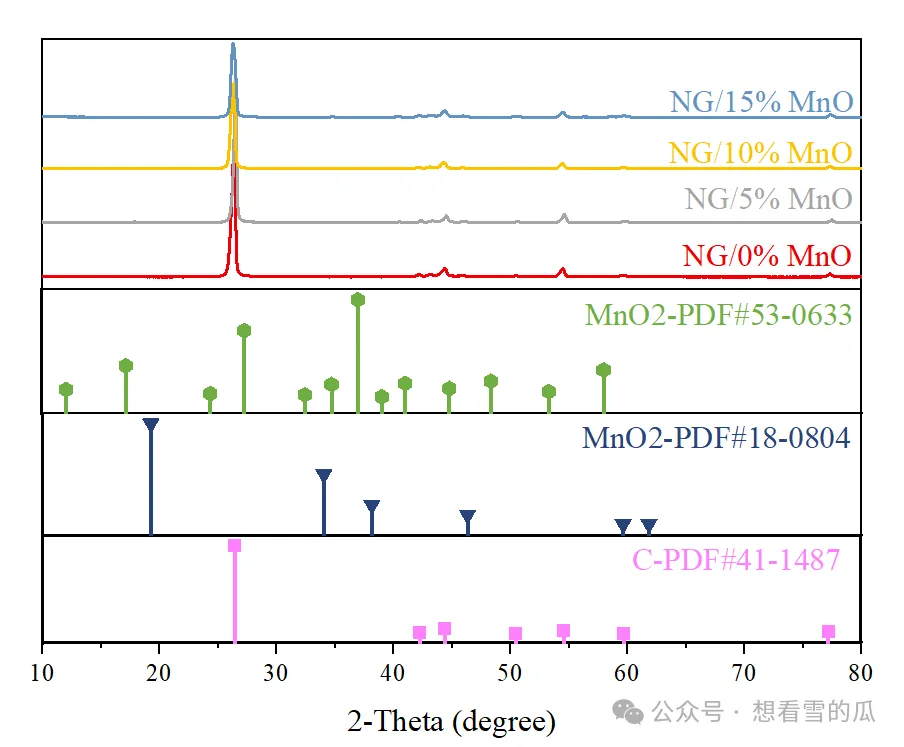

13. 将另外的PDF卡片数据图形利用同样方法放置相应位置，并对其进行细节美化，其最终效果图如下图所示:

通过以上步骤，即可高效绘制专业的XRD-PDF堆叠图，便于分析晶体结构差异。
