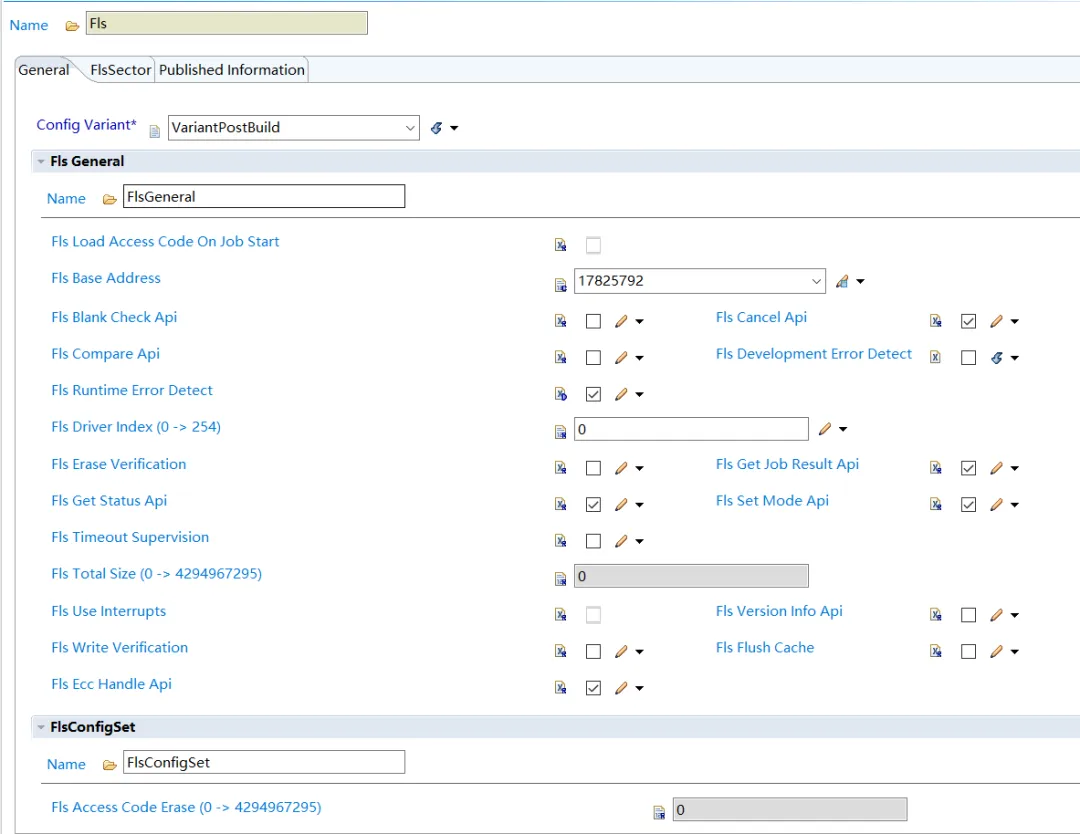

Fls 模块是 Flash 驱动的抽象层，它直接操作硬件，为上层模块（如 Fee、Fbl）提供统一的读、写、擦除接口。图中配置决定了 Flash 的物理基地址、可用 API 集合以及错误处理机制。
配置变体
- Config Variant
- 含义
：配置变体。 - 作用
：决定配置数据的生成时机。 - 图中配置
： VariantPostBuild。 - 解读
：这意味着 Flash 的配置（如扇区布局、基地址）可以在编译之后、链接之前甚至刷写时进行修改，而不需要重新编译驱动代码。这对于适配不同大小的 Flash 芯片非常有用。
Fls General（核心功能配置）
Fls Load Access Code On Job Start
- 含义
：在任务开始时加载访问代码。 - 作用
：某些 MCU 在执行 Flash 操作（擦写）时不能从 Flash 取指（因为总线被占用），必须将特定的操作代码（Access Code）复制到 RAM 中执行。 - 图中配置
：未勾选。表示不使用此机制，或者代码已经在 RAM 中。 Fls Base Address
- 含义
：基地址。 - 作用
：定义该 Flash 驱动实例管理的物理起始地址。 - 图中配置
： 17825792(十六进制为 0x1100000)。这通常是 MCU 内部 Data Flash 或 Code Flash 的起始位置。 API 使能开关（左侧列）
- Fls Blank Check Api
：未勾选。不生成“检查空白”函数，节省代码空间。 - Fls Compare Api
：未勾选。不生成“内存比较”函数。 - Fls Get Status Api
：已勾选。必须开启，用于查询驱动当前状态（忙碌/空闲）。 - Fls Write Verification
：未勾选。关闭写入校验。通常上层（Fee）会做校验，底层关闭以提高速度。 - Fls Ecc Handle Api
：已勾选。开启 ECC（错误校验码）处理，这对功能安全至关重要。 API 使能开关（右侧列）
- Fls Cancel Api
：已勾选。允许取消正在进行的异步操作。 - Fls Get Job Result Api
：已勾选。用于获取上一个任务的结果（成功、失败、取消）。 - Fls Set Mode Api
：已勾选。允许切换驱动模式（如从正常模式切换到休眠模式）。 - Fls Version Info Api
：未勾选。不生成获取版本信息的函数。 错误检测与索引
- Fls Development Error Detect
：未勾选。关闭开发错误检测（DET），即不检查参数范围，用于生产环境。 - Fls Runtime Error Detect
：已勾选。开启运行时错误检测，捕获硬件故障等严重错误。 - Fls Driver Index
： 0。如果有多个 Flash 硬件单元，用此 ID 区分。 其他参数
- Fls Erase Verification
：未勾选。关闭擦除校验，假设硬件擦除是可靠的。 - Fls Timeout Supervision
：未勾选。关闭超时监控。 - Fls Total Size
： 0。表示大小由具体的扇区配置自动计算。 - Fls Use Interrupts
：未勾选。表示 Flash 操作可能采用轮询方式，而非中断方式。 - Fls Flush Cache
：未勾选。不强制刷新缓存。
FlsConfigSet（底部区域）
- Fls Access Code Erase
- 含义
：擦除操作的访问代码地址。 - 作用
：如果启用了 RAM 代码执行，这里指定擦除算法在 RAM 中的地址。 - 图中配置
： 0。结合上面的配置，表示未使用特殊的 RAM 代码。
总结
这是一个非常精简且典型的 生产环境配置：关闭了开发调试功能（DET）和不常用的 API（Compare、BlankCheck），只保留了核心的读写擦除及状态查询功能，并开启了 ECC 处理 以保证数据安全。

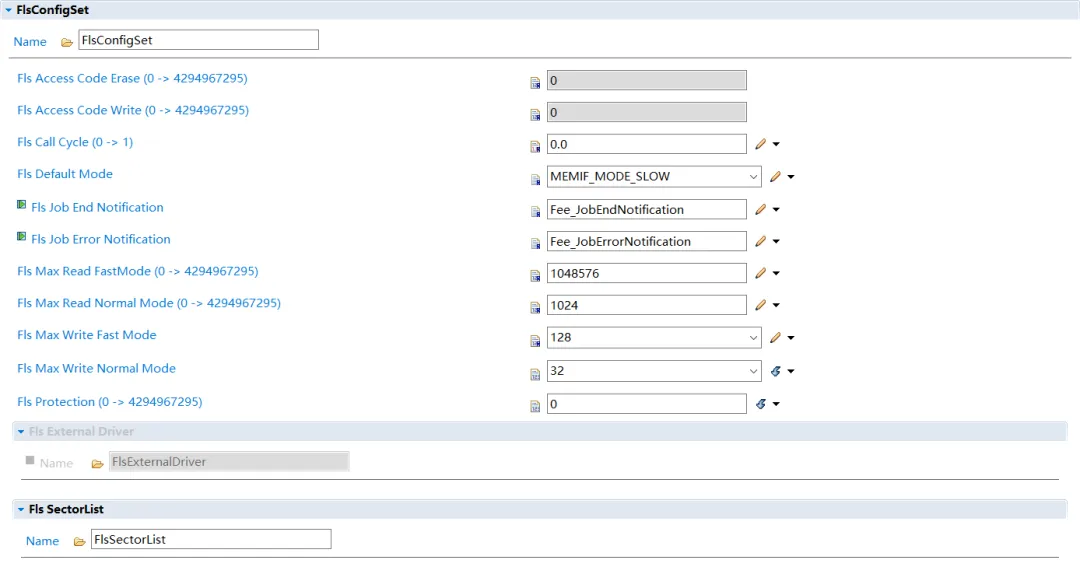

这是 Fls 驱动的核心配置区域，它定义了 Flash 操作的性能参数、回调机制以及硬件访问模式。这里的数据直接决定了 Flash 读写的速度、安全性以及与上层模块（如 Fee）的交互方式。
核心操作配置
Fls Access Code Erase
- 含义
：擦除操作的访问代码地址。 - 作用
：如果 MCU 要求在 RAM 中执行 Flash 擦除指令（为了防止总线冲突），这里需要填入这段代码在 RAM 中的起始地址。 - 图中配置
： 0。表示可能不需要专门的 RAM 代码，或者使用默认地址。 Fls Access Code Write
- 含义
：写入操作的访问代码地址。 - 作用
：同上，但针对 Flash 写入（编程）操作。 - 图中配置
： 0。 Fls Call Cycle
- 含义
：调用周期。 - 作用
：定义 Fls_MainFunction被调用的期望周期（秒），用于内部超时监控。 - 图中配置
： 0.0。表示可能没有启用周期监控。 Fls Default Mode
- 含义
：默认模式。 - 作用
：定义驱动初始化后的默认工作模式。 - 图中配置
： MEMIF_MODE_SLOW。表示默认处于“慢速模式”。这通常是为了降低功耗或减少总线干扰，需要高性能时再切换到 Fast 模式。
通知机制（回调函数）
这两个参数是 Fls 与上层模块（通常是 Fee）异步通信的关键：
Fls Job End Notification
- 含义
：任务结束通知函数。 - 作用
：当 Flash 的擦除或写入操作成功完成后，Fls 会调用这个函数。 - 图中配置
： Fee_JobEndNotification。 - 解读
：这明确表明 Fls 的上层用户是 Fee 模块。Fls 做完事直接通知 Fee，形成驱动链。 Fls Job Error Notification
- 含义
：任务错误通知函数。 - 作用
：当 Flash 操作发生硬件错误（如写入失败、校验错误）时，Fls 调用此函数。 - 图中配置
： Fee_JobErrorNotification。同样是通知 Fee 模块进行错误处理。
性能与模式限制
这里定义了 Flash 在不同模式下的行为限制，用于平衡速度与稳定性：
Fls Max Read FastMode
- 含义
：快速模式下的最大读取长度。 - 作用
：在 Fast 模式下，单次读取操作允许的最大字节数。 - 图中配置
： 1048576(1MB)。允许大块数据读取，追求极致速度。 Fls Max Read Normal Mode
- 含义
：普通模式下的最大读取长度。 - 作用
：在 Normal 模式下，单次读取允许的最大字节数。 - 图中配置
： 1024(1KB)。限制读取块大小，防止长时间占用总线。 Fls Max Write Fast Mode
- 含义
：快速模式下的最大写入长度。 - 作用
：单次写入操作的最大数据量。 - 图中配置
： 128。 Fls Max Write Normal Mode
- 含义
：普通模式下的最大写入长度。 - 作用
：同上，但在普通模式下。 - 图中配置
： 32。写入操作通常比读取更耗时且干扰更大，所以这里的数值（32字节）远小于读取限制，以确保系统实时性。 Fls Protection
- 含义
：保护配置。 - 作用
：用于配置 Flash 的硬件写保护或读保护位。 - 图中配置
： 0。表示未启用特殊的硬件保护。
其他配置
FlsExternalDriver
- 含义
：外部驱动引用。 - 作用
：如果使用了外部 Flash 芯片（如 QuadSPI Flash），这里会引用对应的驱动配置。图中为空，说明使用的是 MCU 内部 Flash。 FlsSectorList
- 含义
：扇区列表引用。 - 作用
：指向具体的扇区布局配置（扇区起始地址、大小等）。虽然图中折叠了，但它是 Fls 能够正确擦写 Flash 的基础地图。
总结
这个配置集定义了一个基于内部 Flash 的标准驱动：
它通过 Fee_JobEndNotification紧密服务于 Fee 模块。它区分了“快速”和“普通”两种模式，通过限制 Max Write/Read长度来防止 Flash 操作卡死 CPU，保证系统的实时性。它默认运行在慢速/省电模式下。
FlsSector

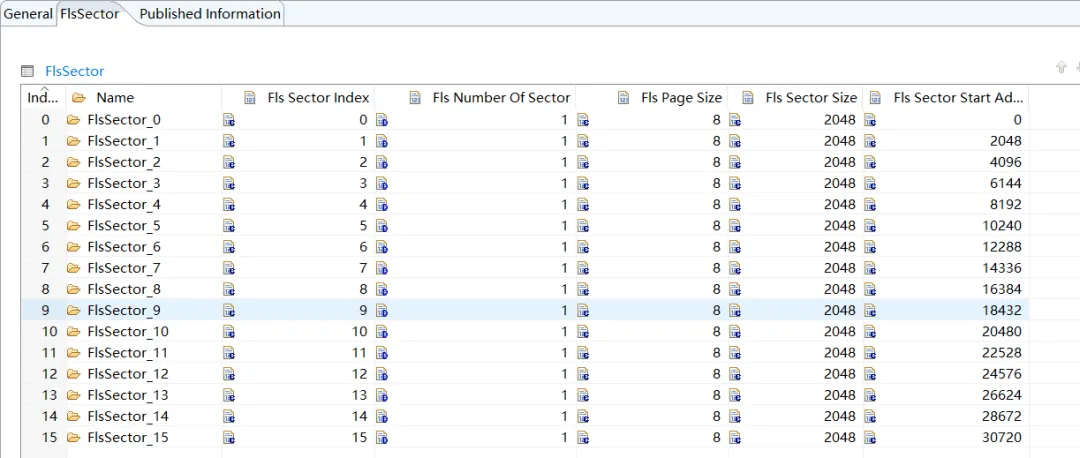

这是 Fls 驱动中最底层的物理映射配置。MCU 的 Flash 硬件并不是均质的，而是被划分成一个个大小不一的扇区（Sector）。Fls 模块必须准确知道这些扇区的起始地址和大小，才能正确地进行擦除和写入操作，并防止越界访问。
核心参数详细解说
Fls Sector Index
- 含义
：扇区索引号。 - 作用
：这是 Fls 驱动内部用来唯一标识一个扇区的逻辑编号（从 0 开始）。 - 关键点
：上层模块（如 Fee）在执行擦除操作时，传递的就是这个 Index，而不是物理地址。 Fls Number Of Sector
- 含义
：扇区数量。 - 作用
：定义从当前索引开始，具有相同属性的连续扇区的个数。 - 图中配置
：全为 1。 - 解读
：这表示列表中的每一行都只描述了一个独立的扇区。如果这里填 10，则意味着接下来的 10 个扇区都具有相同的配置，这样可以简化配置列表。 Fls Page Size
- 含义
：页大小（或写入粒度）。 - 作用
：定义 Flash 硬件允许的最小写入单位（字节）。 - 图中配置
： 8。 - 解读
：这意味着向该扇区写入数据时，必须按 8 字节对齐，且每次至少写 8 字节。如果上层请求写 1 个字节，Fls 驱动通常需要进行读-改-写操作或缓冲处理。 Fls Sector Size
- 含义
：扇区大小。 - 作用
：定义该扇区的总字节数。 - 图中配置
： 2048。 - 解读
：每个扇区大小为 2KB。Flash 的擦除操作是以扇区为单位进行的，一旦调用擦除，这 2048 个字节都会被清空。 Fls Sector Start Address
Index 0: 0Index 1: 2048(0x800)Index 2: 4096(0x1000)... - 含义
：扇区起始地址。 - 作用
：该扇区在 MCU 内存映射中的物理起始地址（十六进制）。 - 图中配置
： - 解读
：地址是连续递增的，增量正好等于扇区大小（2048）。这说明这段 Flash 区域是由多个大小相等的 2KB 扇区紧密排列组成的。
总结
这个配置表实际上是在告诉驱动程序：“如果你需要操作逻辑扇区 9，请去物理地址 0x4788 那里，它的大小是 2048 字节，写入时请注意每次写 8 字节。”这种抽象层的设计，使得上层软件无需关心底层硬件的具体物理地址，只需通过索引号即可操作 Flash。

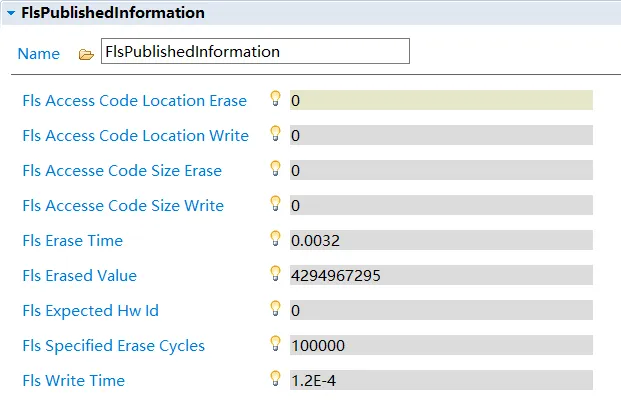

这个配置容器主要用于定义与 Flash 硬件物理特性相关的参数，以及供上层模块（如 Fee）参考的性能数据。这些参数通常是只读的，或者是由硬件特性决定的常量。
访问代码位置与大小
Fls Access Code Location Erase
- 含义
：擦除操作访问代码的位置。 - 作用
：指定用于 Flash 擦除操作的访问代码在内存中的起始地址。 - 图中配置
： 0。表示未指定特定位置，可能意味着代码在 Flash 中直接执行，或者由链接器自动分配。 Fls Access Code Location Write
- 含义
：写入操作访问代码的位置。 - 作用
：指定用于 Flash 写入（编程）操作的访问代码在内存中的起始地址。 - 图中配置
： 0。同上，未指定特定位置。 Fls Accesse Code Size Erase
- 含义
：擦除操作访问代码的大小。 - 作用
：定义擦除操作所需的访问代码的字节数。 - 图中配置
： 0。表示未指定大小，可能意味着代码大小由编译器或链接器决定。 Fls Accesse Code Size Write
- 含义
：写入操作访问代码的大小。 - 作用
：定义写入操作所需的访问代码的字节数。 - 图中配置
： 0。同上，未指定大小。
Flash 物理特性
Fls Erase Time
- 含义
：擦除时间。 - 作用
：定义擦除一个扇区所需的典型时间（单位：秒）。这个值用于 Fls 模块内部的超时监控。 - 图中配置
： 0.0032。即 3.2 毫秒。这表示擦除一个扇区预计需要 3.2ms。 Fls Erased Value
- 含义
：擦除后的值。 - 作用
：定义 Flash 扇区被擦除后，每个字节的默认值。 - 图中配置
： 4294967295。这是一个 32 位的值，对应十六进制的0xFFFFFFFF。这表示 Flash 擦除后，每个字节都是0xFF。 Fls Expected Hw Id
- 含义
：预期的硬件 ID。 - 作用
：用于验证当前驱动是否与预期的 Flash 硬件匹配。 - 图中配置
： 0。表示未指定特定的硬件 ID，或者硬件 ID 验证被禁用。 Fls Specified Erase Cycles
- 含义
：指定的擦除周期数。 - 作用
：定义 Flash 扇区的预期擦除寿命（即可以擦除多少次）。这个值用于磨损均衡算法（如果上层模块如 Fee 支持的话）。 - 图中配置
： 100000。表示该 Flash 扇区预计可以承受 10 万次擦除操作。 Fls Write Time
- 含义
：写入时间。 - 作用
：定义写入（编程）一个数据单元（通常是字或页）所需的典型时间（单位：秒）。 - 图中配置
： 1.2E-4。即 0.00012 秒，或 120 微秒。这表示写入一个数据单元预计需要 120μs。
