第 3 章建筑机电工程施工技术
3.1建筑给水排水与供暖工程施工技术
3.2建筑电气工程施工技术
3.3通风与空调工程施工技术
3.4智能化系统工程施工技术
3.5电梯工程安装技术
3.6消防工程施工技术

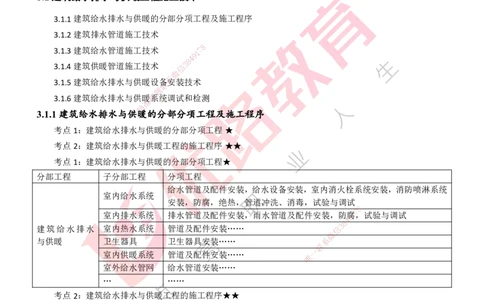

3.1建筑给水排水与供暖工程施工技术
3.1.1建筑给水排水与供暖的分部分项工程及施工程序
3.1.2建筑排水管道施工技术
8
3.1.3建筑给水管道施工技术
1
7
9
4
8
3.1.4建筑供暖管道施工技术 信 3
微
系
3.1.5建筑给水排水与供暖设
联
备安装技术
题
3.1.6建筑给水排水与供
准
暖押系统调试和检测
精
3.1.1建筑给水排水与供暖 的分部分项工程及施工程序
考点1：建筑给水排水与供暖 的分部分项工程★
考点2：建筑给水排水与供暖工 程的施工程序★★
考点1：建筑给水排水与供暖的分部分 项工程★
分部工程 子分部工程 分项工程
给水管道及配件安装，给水设备安装，室内消火栓系统安装，消防喷淋系统
室内给水系统
安装，防腐，绝 热，管道冲洗、消毒，试验与调试
8
室内排水系统 排水管道及配件安装 ，雨水管道及配件安装，防9腐1
7
，试验与调试
8
4
建筑给水排水 室内热水系统 管道及配件安装…… 信 3
微
与供暖 卫生器具 卫生器具安装…… 系
联
一
室内供暖系统 管道及配件安装……
唯
室外给水管网 给水管道安装……
… ……
考点2：建筑给水排水与供暖工程的施工程序★★
（1）室内给水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→给水设备安装→管道及配件安装→系统水压试验→防腐绝热→系统通水试验→系统冲洗、消毒。
（2）室内排水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→排水泵等设备安装→管道及配件安装→系统灌水试验→防腐→系统通球试验。
（3）室内供暖系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加
工预制→供暖设备安装→管道及配件安装→散热器及附件安装→系统水压试验→防腐绝热→系统冲洗→调试和
试运行。
【单选】室内排水管道的施工程序中，防腐的紧后工序是（）。
A.水压试验 B.通水试验
优路官方网站:www.youlu.com 1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
C.灌水试验 D.通球试验
【参考答案】D
3.1.2建筑排水管道施工技术
考点1：排水系统管道常用的管材和连接方式★★
考点2：室内排水管道施工技术★★★
考点3：室外排水管道施工技术★★
考点1：排水系统管道常用的管材和连接方式★★
1）排水系统管道常用的管材选择
（1）室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管件；通气管宜与排水管
管材一致；当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；压力排水管道可采用耐压塑料
管、金属管或钢塑复合管。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

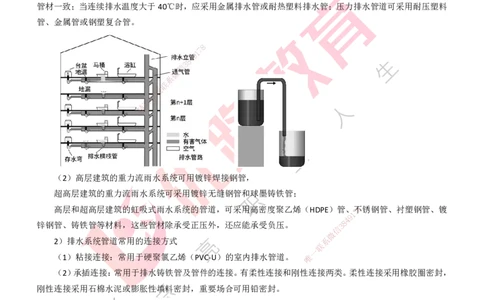

（2）高层建筑的重力流雨水系统可用镀锌 焊接钢管，
超高层建筑的重力流雨水系统可采用镀锌无缝 钢管和球墨铸铁管；
高层和超高层建筑的虹吸式雨水系统的管道，可 采 用高密度聚乙烯（HDPE）管、
1
7不8锈钢管、衬塑钢管、镀
9
锌钢管、铸铁管等材料，这些管材除承受正压外，还应能 承 受负压。
信
3 8
4
微
2）排水系统管道常用的连接方式 系
联
一
（1）粘接连接：常用于硬聚氯乙烯（PVC-U）的室内排水管道 。 唯
（2）承插连接：常用于排水铸铁管及管件的连接。有柔性连接和刚性连接两类。柔性连接采用橡胶圈密封，
刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
考点2：室内排水管道施工技术★★★
2 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
1）管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m;立管不大于3m。
楼层高度小于或等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。
2）管道及配件安装
（1）室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管
的坡度。
（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建
筑中明装排水塑料管道应按设计要求设置阻火圈或防火套管。
（3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，且必须大于最大积雪厚度。在通气
管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。在经常有人停留的平屋顶上，
通气管应高出屋面2m，并应根据防雷要求设置防雷装置。
（4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管道，不得与污水管道直接连接，
8
7
采用间接排水，并应留出不小于100mm的9 1隔断空间。
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
【单选】建筑排水通气管的安装要求中，错误的是（）。
A.通气管应高出屋面0.3m，且大于最大积雪厚度
B.在经常有人停留的平屋顶，通气管应高出屋面2m
C.通气管应与风道或烟道连接
D.在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧
【参考答案】C
案例
背景资料：
监理工程师在进行给水排水施工检查时发现不锈钢给水水箱安装有问题（如下图），要求施工单位整改。
优路官方网站:www.youlu.com 3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
问题：
1.指出图中不锈钢给水水箱安装不妥之处，并改正。图中ABC分别代表什么？
【参考答案】 8
7
1
9
4
1.（1）①溢流管与排水管之间80m3m 8隔断空间不妥；溢流管不得与污水管道直接连接，采用间接排水，并
信
微
应留出不小于100mm的隔断空间。系
联
题
②排水立管与排水横管采押用90°直三通不妥；应采用90°斜三通。（超纲）
准
精
③伸缩节间距5m不妥；排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不
得大于4m。
（2）图中A代表阻火圈，B代表 固定支架，C代表橡胶绝缘垫。
考点3：室外排水管道施工技术★★
（1）排水管道的坡度必须符合设计要求 ，严禁无坡或倒坡。
（2）排水铸铁管采用水泥捻口时，油麻填塞 应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度
不得大于2mm。
8
1
7
9
（3）承插接口的排水管道在安装时，管道和管件的 承口应与水流方向相反。8 4
信
3
微
3.1.3建筑给水管道施工技术
系
联
考点1：给水系统管道常用的管材和连接方式★★
唯
一
考点2：室内给水管道施工技术要求★★★
考点3：建筑饮用水供应工程施工技术要求★
考点4：室外给水管网施工技术要求★
考点5：建筑中水及雨水利用工程施工技术要求★★
考点1：给水系统管道常用的管材和连接方式★★
1）给水系统管道常用的连接方式
连接方式 特点及适用范围
螺纹连接 管径小于或等于80mm的镀锌钢管宜用螺纹连接。钢塑复合管一般也用螺纹连接。
直径较大的管道，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检
法兰连接
修的管段上。
焊接适用于非镀锌钢管。铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套
焊接连接
管焊接，承口应迎介质流向安装，当管径≥22mm时宜采用对口焊接。
4 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
又称卡箍连接。可用于消防给水、空调冷热水、给水等系统直径大于或等于50mm的镀锌钢管或
沟槽连接
钢塑复合管
卡套式连
铝塑复合管一般采用螺纹卡套压接。
接
卡压连接 管径小于或等于80mm的薄壁不锈钢管道常采用卡压连接
热熔连接 PP-R管、HDPE管
【单选】在建筑管道中，薄壁不锈钢管道应采用（）。
A.焊接连接 B.法兰连接
C.螺栓连接 D.卡压连接
【参考答案】D
考点2：室内给水管道施工技术要求★★★
1）管道元件检验
（1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检
8
测报告应符合国家技术标准或设计要求。生1 7活给水系统所涉及的材料应满足卫生安全标准。进场时应做检查验
9
4
8
3
收，并经监理工程师核查确认。 信
微
系
例如：生活给水系统的软接头联一般采用不锈钢软接头，而不使用橡胶软接头，因为后者很难达到饮用水卫
题
押
生标准。 准
精
8
1
7
9
8
4
信
3
微
（2）对品种、规格、外观等进行验收。包装应完好，表面 无 划痕及外
联
力系冲击破损。
一
（3）管道所用流量计及压力表应进行校验检定，设备及管道 上 的安 唯全阀应由具备资质的单位进行整定。
（4）阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，
且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
（5）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持
续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
优路官方网站:www.youlu.com 5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
2）管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，纵向移动量应符合设计要求。
（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）塑料管及复合管垂直或水平安装 的支架间距应符合规范的要求。采用金属制作的管道支架，应在管道
与支架间加衬非金属垫或套管。
（4）金属管道立管管卡安装时，楼层高度小于 或等于5m，每层必须安装1个；楼层高度大于5m，每层
8
不得少于2个。 1 7
9
8
4
（5）薄壁不锈钢管道安装时，公称直径不大于25mm 的管道可采用塑料管信卡3。采用碳钢管卡或吊架时，
微
碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。 联
系
一
3）管道及配件安装 唯
（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道
应先安装钢质管道，后安装塑料管道，当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过
程应注意成品保护。
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。
（3）给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小
水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺
在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
6 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（4）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
（5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8
倍水表接口直径的直线管段。
8
7
1
9
4
（6）管道穿过墙壁和楼板，应设置3金8属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm;
信
微
安装在卫生间及厨房内的套管，其系顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管
联
题
其两端与饰面相平。穿过楼板押的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管
准
精
与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
8
【多选】关于建筑室内给水管道支吊架安装的说法 ，正确的有（）。 9 1
7
8
4
A.滑动支架的滑托与滑槽应有3～5mm间隙 B.无热伸 长 管道的金属管道吊
微
信架
3
应垂直安装
系
C.有热伸长管道的吊架应向热膨胀方向偏移 D.6m高楼层的 金属立管管联卡每层不少于2个
一
唯
E.塑料管道与金属支架之间应加衬非金属垫
【参考答案】ABDE
案例
背景资料：
.......施工单位采购的第一批阀门（见表）按计划到达施工现场，对阀门开箱检查，按规范要求进行了强度
和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查均无渗漏，验收合格......
名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100
闸阀 1.6Mpa 4 8 16 24
球阀 1.6Mpa 38 62 84
蝶阀 1.6Mpa 16 26 12
合计 4 8 32 50 50 62 84
问题：
1.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀的强度试验压力应为
优路官方网站:www.youlu.com 7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
多少Mpa？
【参考答案】
1.（1）第一批进场的阀门按照规范最少应抽查4+8+2+2+3+3+4+2+7+9=44个。
（2）DN300的闸阀强度试验压力=1.6*1.5=2.4Mpa。
考点3：建筑饮用水供应工程施工技术要求★非常规考点。
考点4：室外给水管网施工技术要求★非常规考点。
考点5：建筑中水及雨水利用工程施工技术要求★★
1）水处理设备及控制设施安装
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水
箱的净距离应大于2m。
2）管道及配件安装
（1）中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。绿化、浇洒、汽车冲洗宜采用
8
7
壁式或地下式的给水栓。 9 1
4
8
3
（2）中水供水管道严禁与生活饮
微
信用水给水管道连接，并应采取下列措施：中水管道外壁应涂浅绿色标志，
系
且有明显的标识。 联
题
押
（3）中水管道不宜暗装准于墙体和楼板内。如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
精
（4）中水管道与生活饮 用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中
水管道应位于生活饮用水管道下 面、排水管道的上面，其净距离不应小于0.15m。
【单选】关于中水管道安装的说法，正确的是（）。
A.中水给水管道可以装设取水水嘴 B.中水管道外壁应涂浅绿色的标志
C.中水管道不可与排水管平行埋设 D.中水管道应暗装于墙体和楼板内
【参考答案】B
8
3.1.4建筑供暖管道施工技术
1
7
9
8
4
考点1：室内供暖管道施工技术要求★★ 信 3
微
系
考点2：室外供热管道施工技术要求★ 联
一
考点1：室内供暖管道施工技术要求★★ 唯
1）管道及配件安装
（1）管道安装坡度，当设计未注明时，
汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰,不得小于2‰；
汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；
散热器支管的坡度应为1％,
坡向应利于排气和泄水。
（2）方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。
（3）上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。
8 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
2）低温热水地板辐射供暖系统安装
（1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h内压力降
不大于0.05MPa且不渗不漏。
【单选】安装坡度要求最大的采暖管道是（）。
A.热水采暖管道 B.蒸汽管道
C.散热器支管管道 D.蒸汽凝结水管道
【参考答案】C
考点2：室外供热管道施工技术要求★
非常规考点。
3.1.5建筑给水排水与供暖设备安装技术
考点1：设备安装准备★
8
7
考点2：设备安装技术要求★★ 9 1
4
8
3
考点1：设备安装准备★非常规
微
考信点。
系
考点2：设备安装技术要求★联★
题
押
1）给水设备安装 准
精
整体安装的泵的安装水平 ，应在泵的进、出口法兰面或其他水平面上进行检测，纵向安装水平偏差不应大
于0.10/1000,横向安装水平偏差不 应大于0.20/1000；
解体安装的泵的安装水平，应在水平中分面、轴的外露部分、底座的水平加工面上纵、横向放置水平仪进
行检测，其偏差均不应大于0.05/1000。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）卫生器具安装
排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。
优路官方网站:www.youlu.com 9
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
3）散热器安装 信 3
微
系
散热器背面与装饰后的墙内表
联
面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。
题
4）水处理设备及控制设
准
施押安装
精
敞口水箱安装前应做满水 试验，静置24h观察，应不渗不漏；
密闭水箱（罐）安装前应以 工作压力的1.5倍做水压试验，试验压力下观察10min，应压力不降、不渗不
漏。
【单选】敞口水箱应安装前满水试验应持续（）h。
A.2 B.6
C.12 D.24
【参考答案】D
1
7
8
9
3.1.6建筑给水排水与供暖系统调试和检测
信
3 8
4
微
考点1：建筑排水系统试验要求 ★★★ 系
联
一
考点2：建筑给水系统试验要求 ★★★ 唯
考点3：建筑供暖系统试验与调试 ★★★
考点1：建筑排水系统试验要求★★★
1）室内排水系统灌水试验
（1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层
地面高度。满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
10 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
（2）室内的雨水管道在安装后应信做3灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续1h，
微
系
不渗不漏。
联
题
2）室内排水系统通球试
准
验押
精
排水主立管及水平干管管 道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
考点2：建筑给水系统试验要 求★★★
1）室内给水系统水压试验、冲洗 及消毒
（1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。当设计未
注明时，各种材质的给水管道系统强度试验压 力均为工作压力的1.5倍，但不得小于0.6MPa。
（2）金属及复合管给水管道系统在试验压力 下观测10min，压力降不应大于0.02MPa，然后降到工作压力
进行检查，应不渗不漏； 8
1
7
9
塑料管给水系统应在试验压力下稳压1h，压力降不得 超 过0.05MPa，然后在
信
工3 8作
4
压力的1.15倍状态下稳压
微
2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。 系
联
一
考点3：建筑供暖系统试验与调试★★★ 唯
1）供暖设备及辅助设备试验
（1）锅炉的汽、水系统安装完毕后，必须进行水压试验，水压试验的压力应符合下表要求。
在试验压力下10min内压力降不超过0.02MPa；然后降至工作压力进行检查，压力不降，不渗、不漏；观
察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
设备名称 工作压力P（MPa） 试验压力（MPa）
P＜0.59 1.5P但不小于0.2
锅炉本体 0.59≤P≤1.18 P+0.3
P＞1.18 1.25P
可分式省煤器 P 1.25P+0.5
非承压锅炉 大气压力 0.2
（2）锅炉的阀门（尤其是安全阀）应逐个在其公称压力的1.25倍下进行严密性试验，且阀瓣与阀座密封
面不应漏水。
优路官方网站:www.youlu.com 11
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（3）供暖分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的1.5倍，但不得小于
0.6MPa。试验压力下10min内无压降、无渗漏。
（4）敞口箱、罐安装前应做满水试验；满水试验满水后静置24h不渗不漏；
密闭箱、罐应以工作压力的1.5倍做水压试验，但不得小于0.4MPa。水压试验在试验压力下10min内无压
降，不渗不漏。
2）室内供暖管道系统试压、冲洗及试运行和调试
（1）供暖管道系统试压
当设计未注明时：
蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于
0.3MPa。
塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验
压力不小于0.4MPa。
8
7
高温热水供暖系统，试验压力应为系9统1顶点工作压力加0.4MPa。
4
8
3
信
微
系
联
题
押
准
钢管及复合管的供暖系精统应在试验压力下10min内压力降不大于0.02MPa,降至工作压力后检查，不渗不漏。
塑料管的供暖系统应在试 验压力下1h内压力降不大于0.05MPa,然后降压至工作压力的1.15倍，稳压2h,
压力降不大于0.03MPa,同时各连接 处不渗不漏。
案例
背景资料：
A公司于2020年8月承接一学校体育馆的采 暖工程，合同额为650万元，采暖热源由风冷热泵提供，供回
水温度为45/40℃，健身房、教研室等附属房间采用 低温热水地板辐射供暖，比赛场馆、训练馆采用散热器供
8
1
7
暖。供热管道采用铝塑复合管。
8
4 9
信
3
2020年11月散热器进场，A公司对其进行了检查和复验 。2021年4月，微供暖系统安装完毕，A公司依次
系
对管道系统进行水压试验，经核算，项目实际成本为513万元， 成本降低一率
联
为5%。该供暖系统于2021年正式
唯
投入使用。
12 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
2022年6月，建设单位按照约定将工程质量保证金返还至A公司。2022年12月，体育馆管理员反映部分
散热器温度偏低，建设单位通知A公司进行检验。A公司检查后发现由于施工质量问题造成部分管道出现气塞
和堵塞现象，对这些管道进行疏通和清理，并更换了部分散热器。
问题：
1.本工程供暖管道的水压试验压力是多少？水压试验合格标准的判定标准是什么？
2.指出A公司采暖工程中可能导致部分散热器温度偏低的质量问题，并说明理由。
【参考答案】
1.（1）本工程供暖管道的水压试验压力是0.55MPa。
理由：塑料管及铝塑复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时在系统
顶点的试验压力不小于0.4MPa。0.35+0.2=0.55（MPa）。
（2）水压试验合格标准的判定标准是：在试验压力下10min内压力降不大于0.02MPa，降至工作压力后检
查，不渗不漏。
8
7
2.散热器支管坡度太小可能会导致散热9 1器温度偏低。散热器支管的坡度应为1％，图中散热器支管坡度只有
4
8
3
3‰。
微
信
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
优路官方网站:www.youlu.com 13
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
14 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
考点 内容
1）管道支吊架安装
（1）间距：横管≤2m;立管≤3m。楼层高度小于或等于4m，立管可安装1个固定件。
2）管道及配件安装
8
7
（1）坡度：铸铁管＞塑料管
9
1。
4
8
（2）如设计无要求时，信伸3缩节间距不得大于4m。高层建筑中明装排水塑料管道应按设计要求设
微
室内排水 置阻火圈或防火套管。系
联
管道施工 （3）排水通气管不题得与风道或烟道连接，并应根据防雷要求设置防雷装置。
押
技术 通气管应高出屋准面：
精
①一般300mm， 且必须大于最大积雪厚度。
②4m以内有门、窗 时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
③在经常有人停留的平 屋顶上，通气管应高出屋面2m。
（4）生活饮用水箱（池） 、中水箱（池）、雨水清水池的泄水管道、溢流管道，不得与污水管道直
接连接，采用间接排水，并应 留出不小于100mm的隔断空间。
1）管道元件检验
（1）主要材料、成品、半成品、配件 、器具和设备必须具有中文质量合格证明文件，规格、型号
及性能检测报告应符合国家技术标准或设 计要求。生活给水系统的软接头
8
一般采用不锈钢软接头，
1
7
而不使用橡胶软接头。
8
4 9
（3）管道所用流量计及压力表应进行校验检定 ，设备及管道上的
微
安信全
3
阀应由具备资质的单位进行
整定。
系
室内给水 一
联
（4）阀门安装前，应做强度和严密性试验。试验应在 每批唯（同牌号、同型号、同规格）数量中抽
管道施工
查10%，且不少于1个。对于安装在主干管上起切断作用 的闭路阀门，应逐个做强度和严密性试
技术要求
验。
（5）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。
2）管道支吊架安装
（2）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（3）塑料管及复合管。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
（5）薄壁不锈钢管道安装时，碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。
3）管道及配件安装
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道
室内给水 左侧。
管道施工 （3）给水引入管与排水排出管的水平净距不得小于1m。
技术要求 室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；
交叉铺设时，垂直净距不得小于0.15m。
若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
优路官方网站:www.youlu.com 15
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（4）给水水平管道应有2‰～5‰的坡度坡向泄水装置。
（5）安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
（6）安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管，其顶部
应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过
楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实。管道的接口不得设在套管内。
1）管道及配件安装
（1）管道安装坡度：同向流动应为2‰～3‰；逆向流动≥5‰；散热器支管应为1％。
室内供暖 （3）热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。
管道施工 2）低温热水地板辐射供暖系统安装
技术要求 （1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。稳压1h
内压力降不大于0.05MPa且不渗不漏。
1）室内排水系统灌水试验
建筑排水 （1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边
系统试验 缘或底层地面高度。满水15min 水面下降后，再灌满观察5min。
8
7
要求 2）室内排水系统通球试验
9
1
4
8
通球球径不小于排水管道信管3径的2/3，通球率必须达到100%。
微
1）室内给水系统水压系试验、冲洗及消毒
联
（1）当设计未注明题时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小
押
准
建筑给水 于0.6MPa。
精
系统试验 （2）金属及复 合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到
要求 工作压力进行检查， 应不渗不漏；
塑料管给水系统应在试 验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状
态下稳压2h，压力降不得超 过0.03MPa。
2）室内供暖管道系统试压、冲洗及试运行和调试
（1）供暖管道系统试压
蒸汽、热水供暖系统，应以系统顶点 工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力
不小于0.3MPa。
8
1
7
建筑供暖 塑料管及复合管的热水供暖系统，应以系统 顶点工作压力加0.2MPa做
8
4 9水压试验，同时在系统顶点
信
3
系统试验 的试验压力不小于0.4MPa。
微
系
与调试 高温热水供暖系统，试验压力应为系统顶点工作压 力加0.4MP联a。
一
钢管及复合管的供暖系统应在试验压力下10min内压 力降不唯大于0.02MPa,降至工作压力后检查，
不渗不漏。
塑料管的供暖系统应在试验压力下1h内压力降不大于0.05MPa,然后降压至工作压力的1.15倍，
稳压2h,压力降不大于0.03MPa,同时各连接处不渗不漏。
16 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
优路官方网站:www.youlu.com 17
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
