3.2建筑电气工程施工技术
3.2.1建筑电气的分部分项工程及施工程序
3.2.2变配电施工技术
3.2.3供电干线和配电线路施工技术
3.2.4电气照明施工技术
3.2.5电气动力设备安装技术
3.2.6建筑防雷与接地施工技术
3.2.1建筑电气的分部分项工程及施工程序
考点1：建筑电气的分部工程★
考点2：建筑电气工程施工程序★★
考点1：建筑电气的分部工程★非常规考点

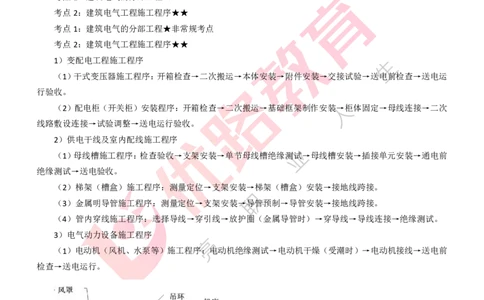

考点2：建筑电气工程施工程序★★
1）变配电工程施工程序
（1）干式变压器施工程序：开箱检查→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运
行验收。
（2）配电柜（开关柜）安装程序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次
线路敷设连接→试验调整→送电运行验收。
2）供电干线及室内配线施工程序
（1）母线槽施工程序：检查验收→支架安装→单节母线槽绝缘测试→母线槽安装→插接单元安装→通电前
绝缘测试→送电验收。
（2）梯架（槽盒）施工程序：测量定位→支架安装→梯架（槽盒）安装→接地线跨接。
（3）金属明导管施工程序：测量定位→支架安装→导管预制→导管安装→接地线跨接。
（4）管内穿线施工程序：选择导线→穿引线→放护圈（金属导管时）→穿导线→导线连接→绝缘测试。
3）电气动力设备施工程序
（1）电动机（风机、水泵等）施工程序：电动机绝缘测试→电动机干燥（受潮时）→电动机接线→送电前
检查→送电运行。
优路官方网站:www.youlu.com 1点亮职业人生
4）防雷接地施工程序
防雷接地施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）
施工。
总结：由下向上施工
3.2.2变配电施工技术
考点1：变压器安装★
考点2：配电柜安装★★★
考点1：变压器安装★非常规考点。
考点2：配电柜安装★★★

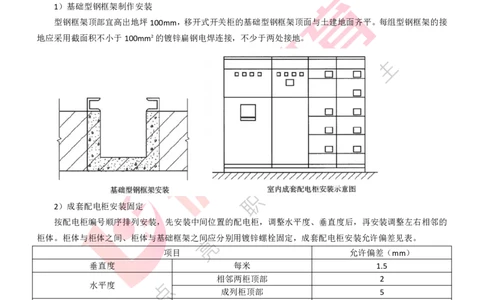

1）基础型钢框架制作安装
型钢框架顶部宜高出地坪100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。每组型钢框架的接
地应采用截面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
2）成套配电柜安装固定
按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后，再安装调整左右相邻的
柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装允许偏差见表。
项目 允许偏差（mm）
垂直度 每米 1.5
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
3）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²的裸铜软线与金属柜
体可靠连接，并有标识。
4）配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接触面涂
导电膏，用力矩扳手紧固连接螺栓。
2 优路官方网站:www.youlu.com点亮职业人生
5）二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm²，电流互感器回路导线截面积不应小于2.5mm
²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短路后再接地。
6）柜内电器检测与试验
（1）试验内容：断路器交流耐压试验；断路器分、合闸能力试验；断路器操作机构动作试验；互感器、电
容器性能试验；备用自投试验；操作联动试验；避雷器试验等。
（2）整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整定，过电压
保护整定。
7）配电装置送电运行验收
（1）送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高压进线开关，检查高压电压是否正常；
合变压器柜开关，检查变压器是否正常，合低压柜进线开关，查看低压电压是否正常。分别合其他柜的开关，
空载运行24h，无异常，办理验收移交；同时提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
案例
背景资料：
某电力公司，承接某办公楼配电室安装工程，工程主要内容有，高低压成套配电柜，电力变压器，插接母
线，槽钢，高压电缆采购及安装工程。
……
配电柜柜体安装固定好后，专业监理工程师检查指出，部分配电柜安装不符合规范要求（如图），施工人员
按要求进行整改。
问题：
1.写出图中整改的规范要求。柜体垂直度偏差及成列柜面偏差是多少?
【参考答案】
优路官方网站:www.youlu.com 3点亮职业人生
1.（1）①柜体的相互间接缝3mm不符合规范要求，其间隙应≤2mm;
②基础型钢仅有1处接地不符合规范要求，基础型钢的接地应不少于两处。
（2）柜体安装垂直度允许偏差不应大于1.5‰。成列柜面偏差不应大于5mm。
3.2.3供电干线和配电线路施工技术
考点1：母线槽施工技术★★★★
考点2：梯架（槽盒）施工技术★★★
考点3：导管施工技术★★★
考点4：导管内穿线和槽盒内导线敷设要求★★★
考点5：室内电缆敷设要求★★
考点1：母线槽施工技术★★★★
1）检查验收
（1）用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与母线槽本体
防护等级一致，其标识应完整。防火型母线槽应有防火等级和燃烧报告。
2）支架安装要求
（1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m母线槽应进行
抗震设防，设置抗震支架。
（2）水平或垂直敷设的母线槽，每节不得少于一个支架，距拐弯0.4～0.6m处应设置支架，固定点位置不
应设置在母线槽的连接处或分接单元处。
（3）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小于6mm。
3）母线槽安装连接要求
（1）配电母线槽水平度与垂直度允许偏差不宜大于1.5‰，全长允许偏差不宜大于20mm;
照明母线槽水平度允许偏差全长不应大于5mm，垂直度允许偏差不应大于10mm。
母线槽与外壳同心度的允许偏差不应大于5mm。
（2）母线槽不宜平行安装在水管的正下方。如果母线槽与水管有交叉穿越时，宜从水管上方穿越，如果从
水管下方穿越时，应在母线槽与水管之间设置防水挡板。
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，每50～60m宜设
置伸缩节。
（4）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞四周应设置
高度为50mm及以上的防水台，并采取防火封堵措施。
（5）母线槽连接后不应受到额外应力；母线的连接紧固应用力矩扳手，搭接螺栓紧固力矩应符合产品技术
文件要求或规范标准要求。母线槽连接后的接触电阻值应小于0.1Ω。
（6）母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于2处；分支母线槽的金属
外壳末端应与接地保护导体连接。
4）母线槽通电前检查
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
（2）分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密；退出时，接地触头应后于相线
4 优路官方网站:www.youlu.com点亮职业人生
触头脱开，分接单元内开关设备处于断路状态。
【多选】关于建筑电气工程母线槽安装的说法，正确的有（）。
A.绝缘测试应在母线槽安装前后分别进行 B.照明母线槽的垂直偏差不应大于10mm
C.母线槽接口穿越楼板处应设置补偿装置 D.母线槽连接部件应与本体防护等级一致
E.母线槽连接处的接触电阻应小于0.1Ω 【参考答案】ABDE
案例
背景资料：
项目部根据现场实际情况，通过对影响施工质量因素特性进行分析，编制母线槽安装质量方案，并在施工
过程中加以实施。
问题：
1.图中母线槽安装存在什么质量问题？怎样整改？
【参考答案】
1.问题①：吊杆直径6mm错误，
整改：室内配电母线槽的圆钢吊架直径不得小于8mm
问题②：吊杆设置在母线槽连接器处错误。
整改：固定点位置不应设置在母线槽的连接处或分接单元处。
问题③：中间一节母线槽未设置支吊架错误。
整改：每节母线槽不得少于1个支架。
考点2：梯架（槽盒）施工技术★★★
1）支架安装要求
（1）在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。在承力建筑钢结构上设置支架时，需与设
计单位沟通。
（2）水平安装的支架间距宜为1.5～3.0m，垂直安装的支架间距不应大于2m。采用金属吊架固定时，圆
钢直径不得小于8mm，并应有防晃支架，在分支处或端部0.3～0.5m处应有固定支架。重力不小于150N/m的
梯架（槽盒）应设置抗震支架。
2）金属梯架（槽盒）安装要求
（1）螺母应位于梯架（槽盒）外侧，以避免电缆敷设时螺栓头损伤电缆。
（2）梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼板处的预留洞周
边应砌筑防水台。
3）金属梯架（槽盒）接地要求
优路官方网站:www.youlu.com 5点亮职业人生
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m时，每隔
20～30m处应增加一个接地连接点，终端和起始端均应接地。
（2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符合设计要求。
镀锌金属梯架（槽盒）之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连
接固定螺栓。
案例
背景资料：
A安装公司承包了某办公大楼的机电安装工程，工程内容包括建筑电气、给排水、通风与空调、电梯、消
防及报警系统安装等。
……
消防系统施工阶段，监理工程师检查5楼施工情况时，发现某段消防管道和线槽敷设存在问题，如图所示，
要求施工单位进行整改。
问题：
1.消防水管、线槽敷设示意图中存在哪些不妥之处？该段镀锌金属线槽最少几处与保护导体连接？
【参考答案】
1.（1）①消防给水管道在槽盒上方不妥；配线槽盒与水管同侧上下敷设时，宜安装在水管的上方；
②槽盒连接板处每端只有1个螺栓不妥；连接板镀锌金属槽盒之间不跨接保护连接导体时，连接板每端不
应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
（2）该段镀锌金属线槽最少3处与保护导体连接。金属槽盒全长大于30m时，每隔20～30m应增加一个
接地连接点，起始端和终点端均应可靠地接地。
考点3：导管施工技术★★★
1）支架安装要求
（1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。在距离箱（盒）、分支处、
端部0.3～0.5m处应设置固定支架。内径不小于60mm的导管应设置抗震支架。
（2）钢结构上不得熔焊导管支架，且不得热加工开孔，避免破坏钢结构强度。
2）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连
接。镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。
6 优路官方网站:www.youlu.com点亮职业人生
（2）明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于
管外径的4倍。
埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍，当埋于地下时，其弯曲半径不宜小于管外径的10
倍。
（3）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于15mm。
（4）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，导管穿
越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
（5）室外埋地敷设的钢导管壁厚应大于2mm;导管的管口不应敞口垂直向上，在盒、箱的导管端部应设置
防水弯，导管管口在穿入绝缘导线或电缆后应做好密封处理。
优路官方网站:www.youlu.com 7点亮职业人生
3）金属导管接地要求
（1）非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆钢，且直径
不应小于6mm，搭接长度应为圆钢直径的6倍。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体；保
护联结导体应为截面积不小于4mm²的铜芯软导线。
4）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，在照
明工程中不宜大于1.2m。
（2）金属柔性导管不应作为保护联结导体的接续导体。
【单选】关于柔性导管敷设的说法，正确的是（）。
A.柔性导管的长度在动力工程中不宜大于0.9m
B.柔性导管的长度在照明工程中不宜大于1.3m
C.柔性导管与电气设备的连接应采用专用接头
D.金属柔性导管可以作为保护导体的接续导体
【参考答案】C
考点4：导管内穿线和槽盒内导线敷设要求★★★
1）导管内穿线要求
（1）绝缘导线穿入金属导管的管口在穿线前应装设护线口。
（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）的设置
位置应便于检修。
（3）同一交流回路的绝缘导线不应穿于不同金属导管内。
（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。
2）槽盒内导线敷设要求
（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。
（2）同一槽盒内不宜同时敷设绝缘导线和电缆。
（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%。
8 优路官方网站:www.youlu.com点亮职业人生
控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。
【多选】关于导管内穿线和槽盒内敷线的说法，正确的有（）。
A.同一交流回路导线可穿入不同金属导管内
B.不同电压等级的导线不应穿在同一导管内
C.同一槽盒内不宜同时敷设绝缘导线和电缆
D.导管内的导线接头应设置在专用接线盒内
E.垂直安装的槽盒内导线敷设不用分段固定
【参考答案】BCD
考点5：室内电缆敷设要求★★
1）电缆敷设要求
（1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
（2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械敷设电缆的速度不
宜超过15m/min。

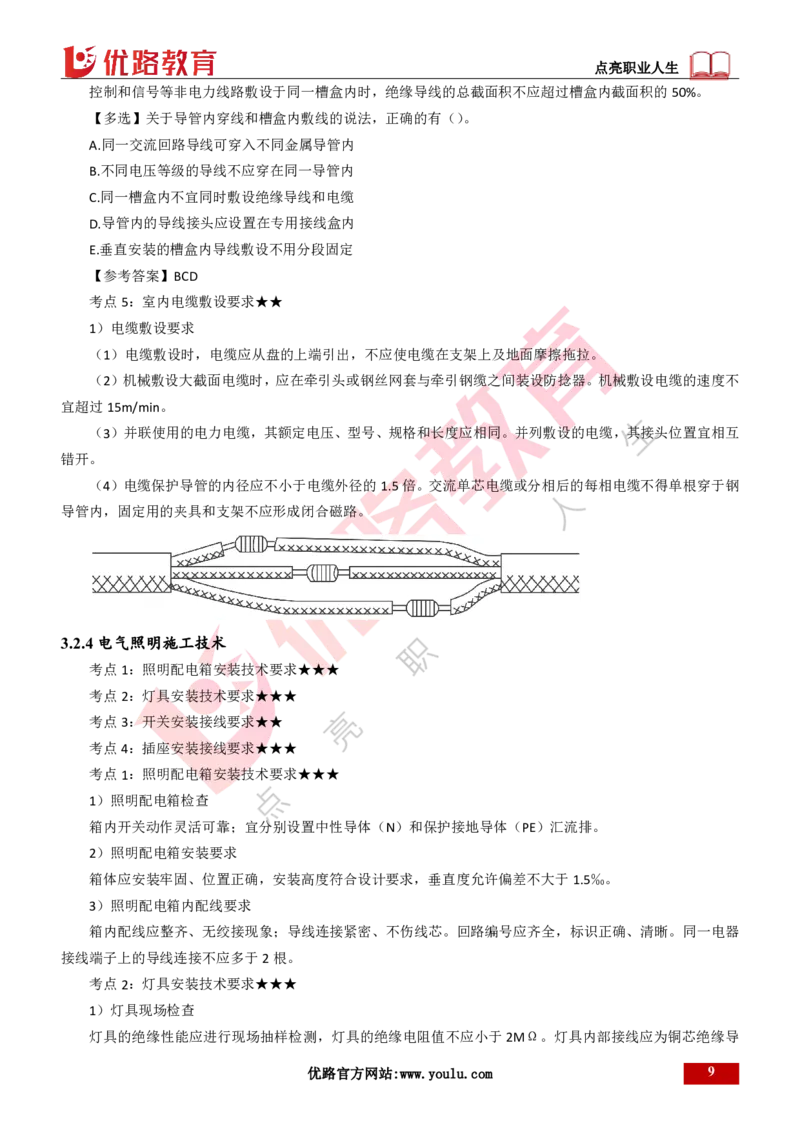

（3）并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，其接头位置宜相互
错开。
（4）电缆保护导管的内径应不小于电缆外径的1.5倍。交流单芯电缆或分相后的每相电缆不得单根穿于钢
导管内，固定用的夹具和支架不应形成闭合磁路。
3.2.4电气照明施工技术
考点1：照明配电箱安装技术要求★★★
考点2：灯具安装技术要求★★★
考点3：开关安装接线要求★★
考点4：插座安装接线要求★★★
考点1：照明配电箱安装技术要求★★★
1）照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2）照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于1.5‰。
3）照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同一电器
接线端子上的导线连接不应多于2根。
考点2：灯具安装技术要求★★★
1）灯具现场检查
灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接线应为铜芯绝缘导
优路官方网站:www.youlu.com 9点亮职业人生
线，导线截面积应与灯具功率相匹配，且不应小于0.5mm²。
2）灯具安装固定
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每
检验批的灯具数量抽查5%，且不得少于1套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批的不同安
装形式各抽查5%，且各不得少于1套。
（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不应小于灯具挂销直
径，且不应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续
时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
3）灯具的接线要求
引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积不应小于1mm²。
4）防触电保护灯具的类型及接线要求
（1）I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，铜芯软导线（接地线）的截面应
与进入灯具的电源线截面相同。
（2）Ⅱ类灯具外壳不需要与保护导体连接。
（3）Ⅲ类灯具的外壳不许与保护导体连接。
5）灯具的防火要求
容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。
考点3：开关安装接线要求★★
1）开关接线要求
开关应控制灯具的相线，不得控制中性线（N线），防止开关处于断位时灯具带电。
考点4：插座安装接线要求★★★
1）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性线（N）
连接。单相三孔插座，面对插座面板，右孔与相线（L）连接，左孔与中性线（N）连接，上孔与保护接地线（PE）
连接。
（2）三相四孔及三相五孔插座的上孔应接保护接地线（PE）;插座的保护接地线端子不得与中性线端子连
10 优路官方网站:www.youlu.com点亮职业人生
接；同一场所的三相插座，其接线的相序应一致。
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体的接线端
子转接供电。
3.2.5电气动力设备安装技术
考点1：动力配电(控制)箱安装要求★
考点2：电动机安装接线要求★★★
考点3：电动机试运行★
考点1：动力配电(控制)箱安装要求★非常规考点。
考点2：电动机安装接线要求★★★
（1）电动机安装随设备（如风机、水泵等）的安装实施。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5M
Ω，抽查的数量为50%。
（3）电动机的接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。
（4）电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为380V，电动机额定电压为380V
时应△接，电动机额定电压为220V时应Y接。
案例
背景资料：
给排水系统水泵设置在地下二层。系统中电动机安装前，施工单位统计电动机共计10台额定电压为380V
的异步电动机，线路电压为380V。施工单位抽查电动机绝缘电阻，发现其中有3台绝缘电阻不符合要求。查明
优路官方网站:www.youlu.com 11点亮职业人生
原因为仓库内环境过于潮湿，电动机受潮。施工单位采取措施对电动机干燥。

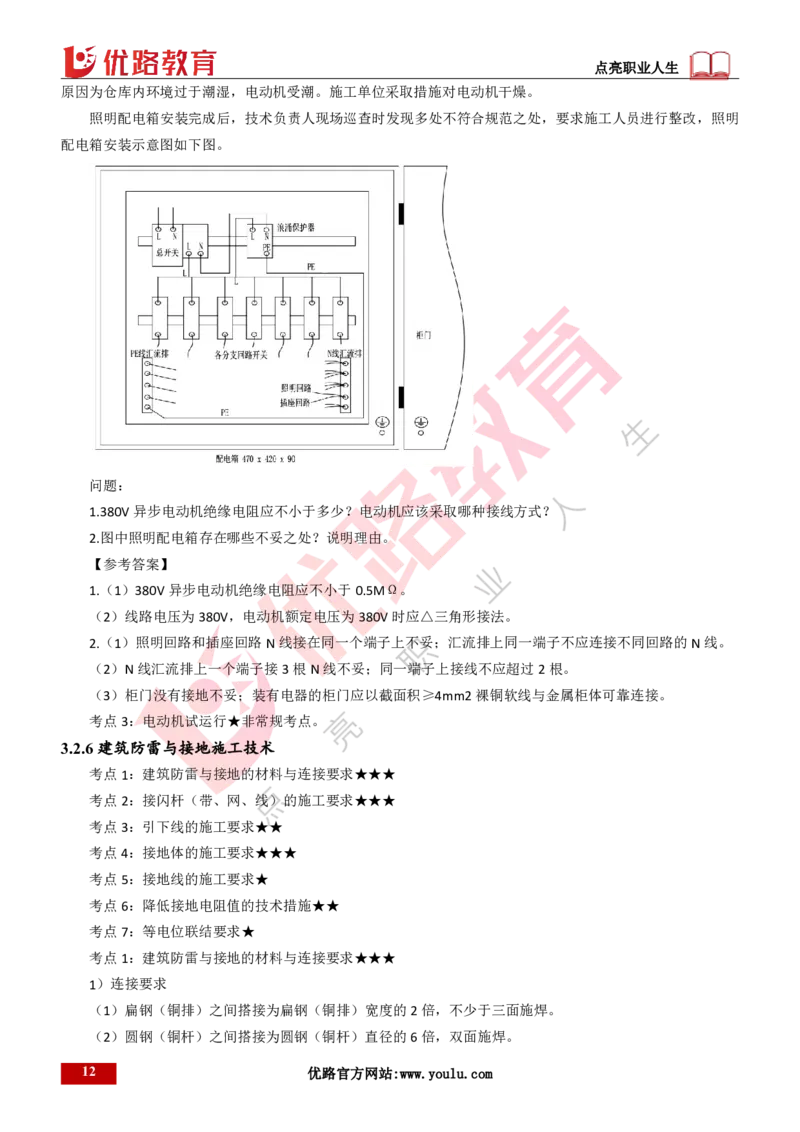

照明配电箱安装完成后，技术负责人现场巡查时发现多处不符合规范之处，要求施工人员进行整改，照明
配电箱安装示意图如下图。
问题：
1.380V异步电动机绝缘电阻应不小于多少？电动机应该采取哪种接线方式？
2.图中照明配电箱存在哪些不妥之处？说明理由。
【参考答案】
1.（1）380V异步电动机绝缘电阻应不小于0.5MΩ。
（2）线路电压为380V，电动机额定电压为380V时应△三角形接法。
2.（1）照明回路和插座回路N线接在同一个端子上不妥；汇流排上同一端子不应连接不同回路的N线。
（2）N线汇流排上一个端子接3根N线不妥；同一端子上接线不应超过2根。
（3）柜门没有接地不妥；装有电器的柜门应以截面积≥4mm2裸铜软线与金属柜体可靠连接。
考点3：电动机试运行★非常规考点。
3.2.6建筑防雷与接地施工技术
考点1：建筑防雷与接地的材料与连接要求★★★
考点2：接闪杆（带、网、线）的施工要求★★★
考点3：引下线的施工要求★★
考点4：接地体的施工要求★★★
考点5：接地线的施工要求★
考点6：降低接地电阻值的技术措施★★
考点7：等电位联结要求★
考点1：建筑防雷与接地的材料与连接要求★★★
1）连接要求
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
（2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
12 优路官方网站:www.youlu.com点亮职业人生
（3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
（4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
案例
背景资料：
某安装公司承接一商业中心的建筑智能化工程的施工。工程包括：建筑设备监控系统，安全技术防范系统，
公共广播系统，防雷与接地和机房工程。
……
在工程的质量验收中,发现机房和弱电井的接地干线搭接不符合施工质量验收规范要求,监理工程师对40×
4镀锌扁钢的焊接搭接提出整改要求,项目部返工后,通过验收。
问题：

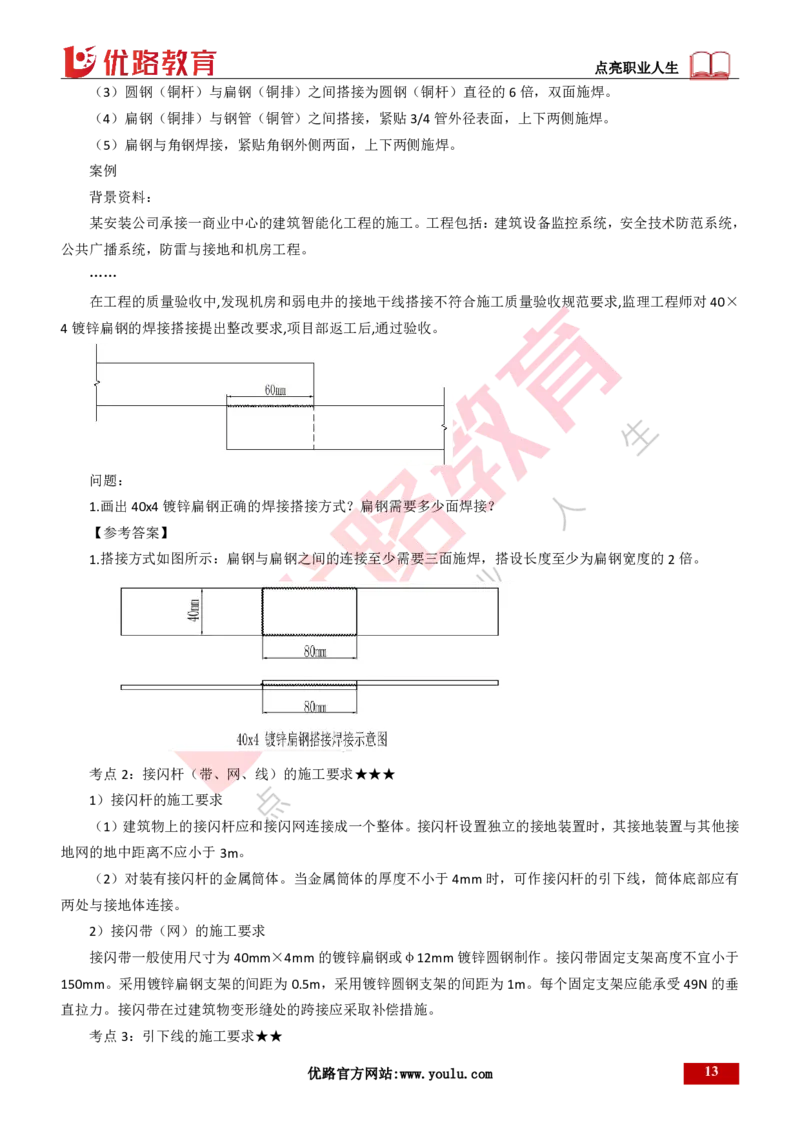

1.画出40x4镀锌扁钢正确的焊接搭接方式？扁钢需要多少面焊接？
【参考答案】
1.搭接方式如图所示：扁钢与扁钢之间的连接至少需要三面施焊，搭设长度至少为扁钢宽度的2倍。
考点2：接闪杆（带、网、线）的施工要求★★★
1）接闪杆的施工要求
（1）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与其他接
地网的地中距离不应小于3m。
（2）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部应有
两处与接地体连接。
2）接闪带（网）的施工要求
接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高度不宜小于
150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个固定支架应能承受49N的垂
直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。
考点3：引下线的施工要求★★
优路官方网站:www.youlu.com 13点亮职业人生
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀锌扁钢时，
可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（2）利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，应离地0.5m处做接地测试点，接地测试点
通常不少于2个，并有明显标识。
考点4：接地体的施工要求★★★

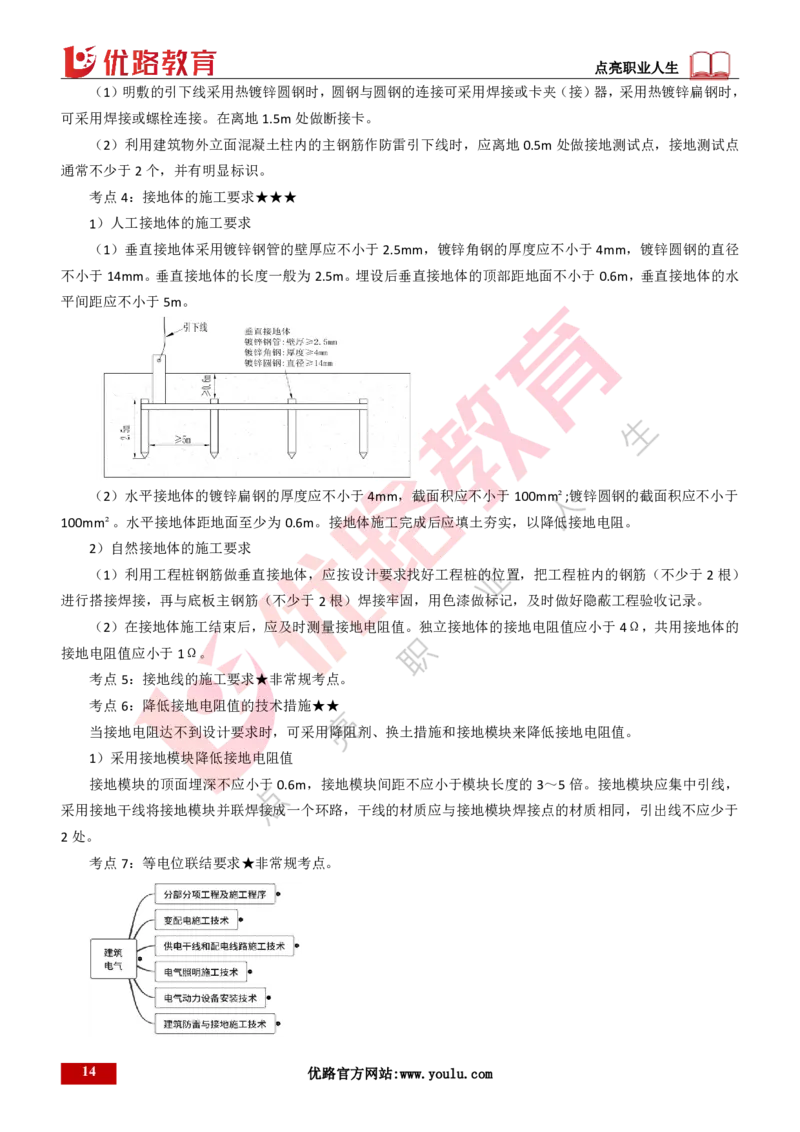

1）人工接地体的施工要求
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆钢的直径
不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小于0.6m，垂直接地体的水
平间距应不小于5m。
（2）水平接地体的镀锌扁钢的厚度应不小于4mm，截面积应不小于100mm²;镀锌圆钢的截面积应不小于
100mm²。水平接地体距地面至少为0.6m。接地体施工完成后应填土夯实，以降低接地电阻。
2）自然接地体的施工要求
（1）利用工程桩钢筋做垂直接地体，应按设计要求找好工程桩的位置，把工程桩内的钢筋（不少于2根）
进行搭接焊接，再与底板主钢筋（不少于2根）焊接牢固，用色漆做标记，及时做好隐蔽工程验收记录。
（2）在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于4Ω，共用接地体的
接地电阻值应小于1Ω。
考点5：接地线的施工要求★非常规考点。
考点6：降低接地电阻值的技术措施★★
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值。
1）采用接地模块降低接地电阻值
接地模块的顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。接地模块应集中引线，
采用接地干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，引出线不应少于
2处。
考点7：等电位联结要求★非常规考点。
14 优路官方网站:www.youlu.com点亮职业人生
优路官方网站:www.youlu.com 15点亮职业人生
考点 内容
1）基础型钢框架制作安装：顶部宜高出地坪100mm。钢框架接地截面积不小于100mm²的镀锌
扁钢电焊连接，不少于两处接地。
2）成套配电柜安装固定：柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定。
3）配电柜接地：柜门应用截面积≥4mm²的裸铜软线与金属柜体可靠连接，并有标识。
配电柜安装 4）配电柜母线安装：母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓。
5）二次线路敷设要求：暂时不用的电流互感器二次线圈应短路后再接地。
6）柜内电器检测与试验
（2）整定内容：过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整
定，过电压保护整定。
1）检查验收
（1）用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）防火型母线槽应有防火等级和燃烧报告。
母线槽施工 2）支架安装要求
技术 （1）重力不小于150N/m母线槽应进行抗震设防，设置抗震支架。
（2）水平或垂直敷设的母线槽，每节不得少于一个支架，距拐弯0.4～0.6m处应设置支架，固
定点位置不应设置在母线槽的连接处或分接单元处。
（3）圆钢吊架直径：室内配电≥8mm，室内照明≥6mm。
3）母线槽安装连接要求
（3）母线槽跨越建筑物变形缝时，应设置补偿装置；母线槽直线敷设长度超过80m时，每50～
60m宜设置伸缩节。

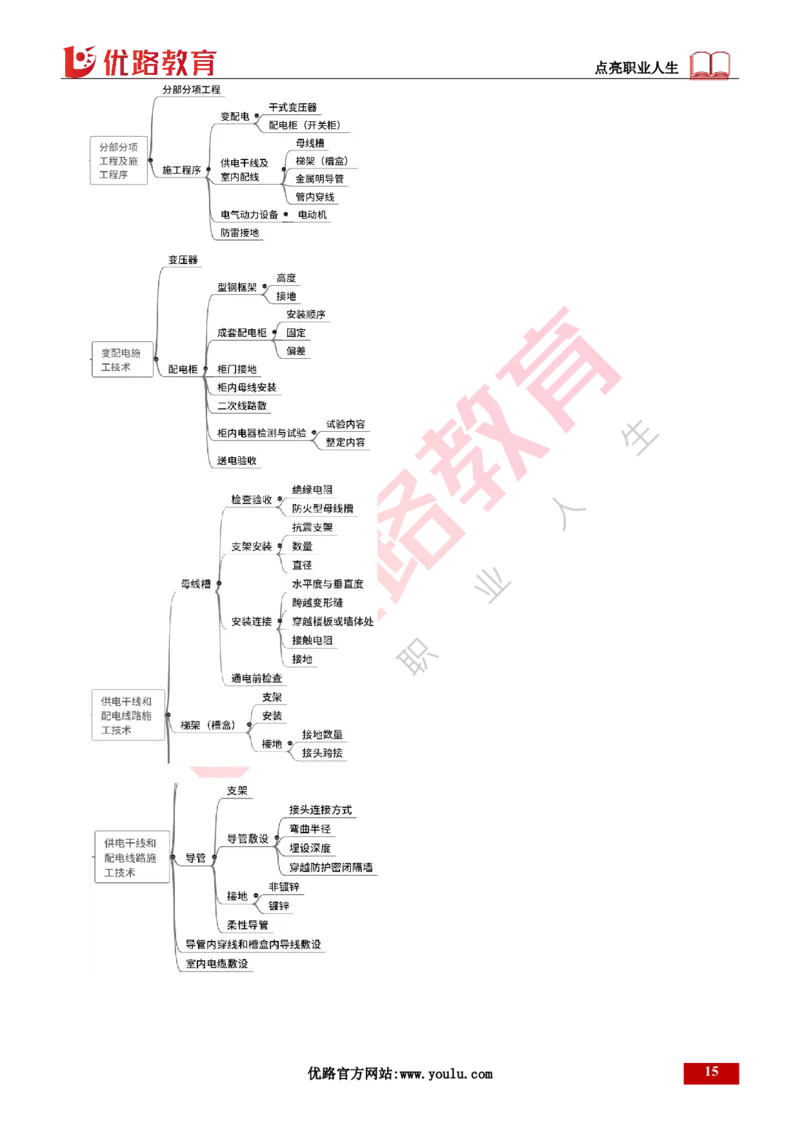

母线槽施工
（4）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架，其孔洞
技术
四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。
（5）母线槽连接后的接触电阻值应小于0.1Ω。
4）母线槽通电前检查
16 优路官方网站:www.youlu.com点亮职业人生
（1）母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。
3）金属梯架（槽盒）接地要求
（1）金属梯架（槽盒）全长不大于30m时，与保护接地导体连接不应少于2处；全长大于30m
梯架（槽盒） 时，每隔20～30m处应增加一个接地连接点，终端和起始端均应接地。
施工技术 （2）非镀锌金属梯架（槽盒）之间连接的两端应跨接保护联结导体，保护联结导体的截面应符
合设计要求。镀锌金属梯架（槽盒）之间不跨接保护联结导体时，连接板每端不应少于2个有防
松螺帽或防松垫圈的连接固定螺栓。
2）金属导管敷设要求
（1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用
套管熔焊连接。
（4）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30～50mm，
导管穿越密闭穿墙套管的两侧应设置过线盒，并做好封堵。
3）金属导管接地要求
导管施工技 （1）非镀锌钢导管采用螺纹连接时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆
术 钢，且直径不应小于6mm，搭接长度应为圆钢直径的6倍。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联
结导体；保护联结导体应为截面积不小于4mm²的铜芯软导线。
4）柔性导管敷设要求
（1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于
0.8m，在照明工程中不宜大于1.2m。
（2）金属柔性导管不应作为保护联结导体的接续导体。
宜分别设置中性导体（N）和保护接地导体（PE）汇流排。

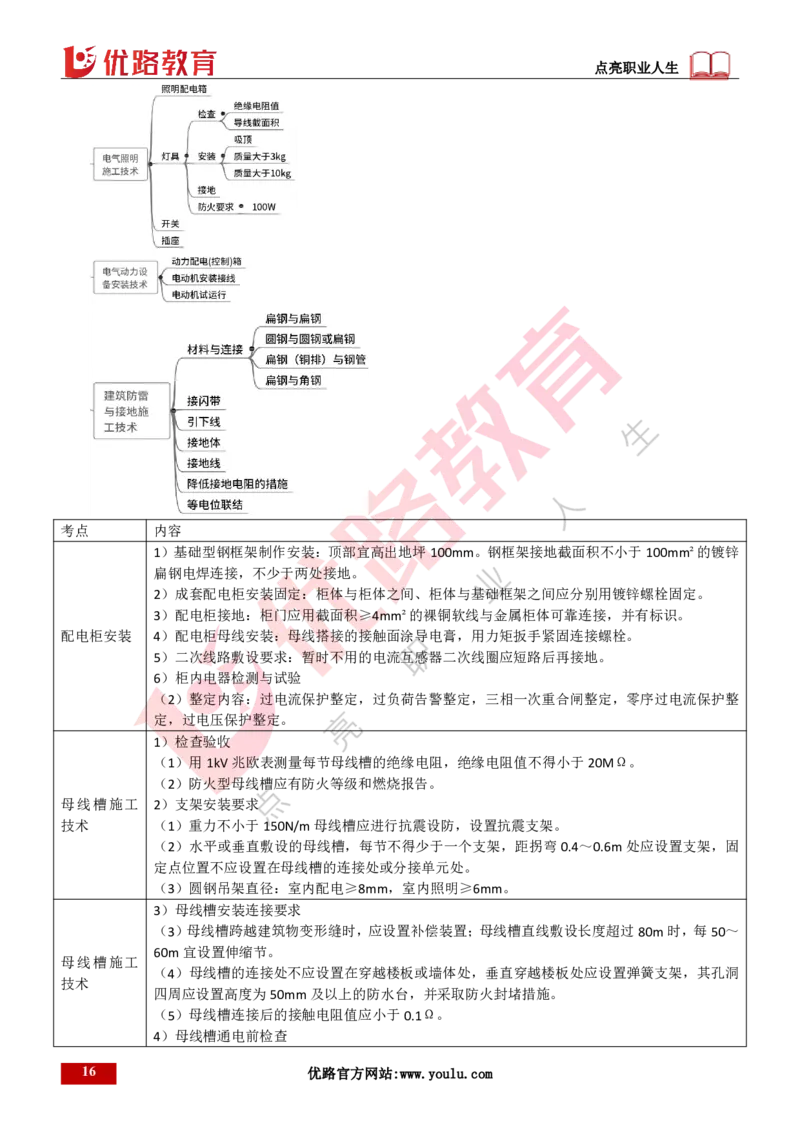

照明配电箱
同一电器接线端子上的导线连接不应多于2根。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，
且持续时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
灯具安装技 4）灯具外壳接地要求
术要求 （1）I类灯具：必须。
（2）Ⅱ类灯具：不需要。
（3）Ⅲ类灯具：不许。
1）插座接线要求（左零右火上接地）
插座安装接
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体
线要求
的接线端子转接供电。
（2）1kV以下电动机的绝缘电阻值不应小于0.5MΩ，抽查的数量为50%。
电动机安装
（3）电动机进线电缆应有滴水弯。
接线要求
（4）线路电压为380V，电动机额定电压为380V时应△接，电动机额定电压为220V时应Y接。
（1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于三面施焊。
建筑防雷与 （2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
接地的材料 （3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
与连接要求 （4）扁钢（铜排）与钢管（铜管）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
1）接闪杆的施工要求
（2）当金属筒体的厚度不小于4mm时，可作接闪杆的引下线。
接闪杆（带、
2）接闪带（网）的施工要求
网、线）的施
接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高
工要求
度不宜小于150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个
固定支架应能承受49N的垂直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。
优路官方网站:www.youlu.com 17点亮职业人生
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热
引下线
镀锌扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀锌角钢的厚度应不小于4mm，镀锌圆
钢的直径不小于14mm。垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小
接地体 于0.6m，垂直接地体的水平间距应不小于5m。
（2）在接地体施工结束后，应及时测量接地电阻值。独立接地体的接地电阻值应小于4Ω，共
用接地体的接地电阻值应小于1Ω。
降低接地电
可采用降阻剂、换土措施和接地模块来降低接地电阻值。
阻
18 优路官方网站:www.youlu.com点亮职业人生
优路官方网站:www.youlu.com 19
