2010年上海市高中毕业统一学业考试
物理试卷
本试卷分为第Ⅰ卷(第1~4页)和第Ⅱ卷(第5~10页)两部分。全卷共10页。满分150分，考试
时问120分钟。
一、单项选择题（共16分，每小题2分。每小题只有一个正确选项。答案涂写在答题卡上。
）

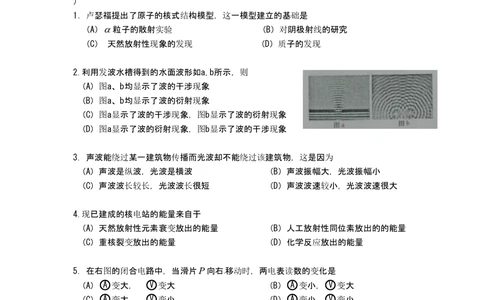

1．卢瑟福提出了原子的核式结构模型，这一模型建立的基础是
（A）a粒子的散射实验 （B）对阴极射线的研究
（C） 天然放射性现象的发现 （D）质子的发现
2.利用发波水槽得到的水面波形如a,b所示，则
（A）图a、b均显示了波的干涉现象
（B）图a、b均显示了波的衍射现象
（C）图a显示了波的干涉现象，图b显示了波的衍射现象
（D）图a显示了波的衍射现象，图b显示了波的干涉现象
3. 声波能绕过某一建筑物传播而光波却不能绕过该建筑物，这是因为
（A）声波是纵波，光波是横波 （B）声波振幅大，光波振幅小
（C）声波波长较长，光波波长很短 （D）声波波速较小，光波波速很大
4.现已建成的核电站的能量来自于
（A）天然放射性元素衰变放出的能量 （B）人工放射性同位素放出的的能量
（C）重核裂变放出的能量 （D）化学反应放出的能量
5. 在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是
（A）
○A
变大，
○V
变大 （B）
○A
变小，
○V
变大
[来源:Zxxk.Com]
（C）
○A
变大，
○V
变小 （D）
○A
变小，
○V
变小
6.
根据爱因斯坦光子说，光子能量E等于（h为普朗克常量，c、l为真空中的光速和波长
）
c l h
（A）h （B）h （C） hl （D）
l c l
7. 电磁波包含了g射线、红外线、紫外线、无线电波等，按波长由长到短的排列顺序是
（A）无线电波、红外线、紫外线、g射线
第0页 | 共9页（B）红外线、无线电波、g射线、紫外线
（C）g射线、红外线、紫外线、无线电波
（D）紫外线、无线电波、g射线、红外线
7
8. 某放射性元素经过11.4天有 的原子核发生了衰变，该元素的半衰期为
8
（A）11.4天 （B）7.6天 （C）5.7天 （D）3.8天
二、单项选择题（共24分，每小题3分。每小题只有一个正确选项。答案涂写在答题卡上
。）

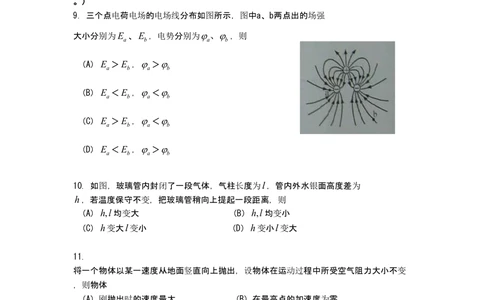

9. 三个点电荷电场的电场线分布如图所示，图中a、b两点出的场强
大小分别为E 、E ，电势分别为j、j，则
a b a b
（A）E ＞E ，j＞j
a b a b
（B）E ＜E ，j＜j
a b a b
（C）E ＞E ，j＜j
a b a b
（D）E ＜E ，j＞j
a b a b
10. 如图，玻璃管内封闭了一段气体，气柱长度为l，管内外水银面高度差为
h，若温度保守不变，把玻璃管稍向上提起一段距离，则
（A）h,l均变大 （B）h,l均变小
（C）h变大l变小 （D）h变小l变大
11.
将一个物体以某一速度从地面竖直向上抛出，设物体在运动过程中所受空气阻力大小不变
，则物体
（A）刚抛出时的速度最大 （B）在最高点的加速度为零
（C）上升时间大于下落时间 （D）上升时的加速度等于下落时的加速度
12. 降落伞在匀速下降过程中遇到水平方向吹来的风，若风速越大，则降落伞
（A）下落的时间越短 （B）下落的时间越长
（C）落地时速度越小 （D）落地时速度越大
13.
如图，长为2l 的直导线拆成边长相等，夹角为60o的V 形，并置于与其所在
第1页 | 共9页平面相垂直的匀强磁场中，磁感应强度为B，当在该导线中通以电流强度为I 的电流时，
该V 形通电导线受到的安培力大小为
（A）0 （B）0.5BIl （C）BIl （D）2BIl
14. 分子间的相互作用力由引力与斥力共同产生，并随着分子间距的变化而变化，则
[来源:学科网ZXXK]
（A）分子间引力随分子间距的增大而增大
（B）分子间斥力随分子间距的减小而增大
（C）分子间相互作用力随分子间距的增大而增大
（D）分子间相互作用力随分子间距的减小而增大

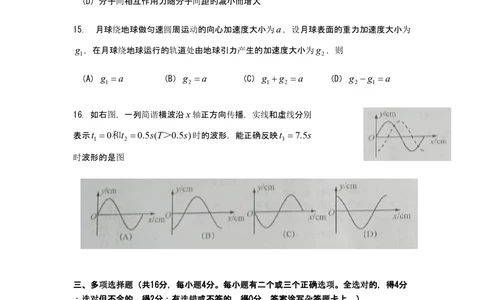

15. 月球绕地球做匀速圆周运动的向心加速度大小为a，设月球表面的重力加速度大小为
g ，在月球绕地球运行的轨道处由地球引力产生的加速度大小为g ，则
1 2
（A）g =a （B）g =a （C）g +g =a （D）g -g =a
1 2 1 2 2 1
16. 如右图，一列简谐横波沿x轴正方向传播，实线和虚线分别
表示t =0和t =0.5s(T＞0.5s)时的波形，能正确反映t =7.5s
1 2 3
时波形的是图
三、多项选择题（共16分，每小题4分。每小题有二个或三个正确选项。全选对的，得4分
；选对但不全的，得2分；有选错或不答的，得0分。答案涂写杂答题卡上。）
17.
一定质量理想气体的状态经历了如图所示的ab、bc、cd 、da四个
过程，其中bc的延长线通过原点，cd 垂直于ab且与水平轴平行，
da与bc平行，则
气体体积在
（A）ab过程中不断增加
（B）bc过程中保持不变
（C）cd 过程中不断增加
（D）da过程中保持不变
第2页 | 共9页18.如图为质量相等的两个质点A、B在同一直线上运动的v=t图像，由图可知
（A）在t时刻两个质点在同一位置
（B）在t时刻两个质点速度相等
（C）在0-t时间内质点B比质点A位移大
（D）在0-t时间内合外力对两个质点做功相等

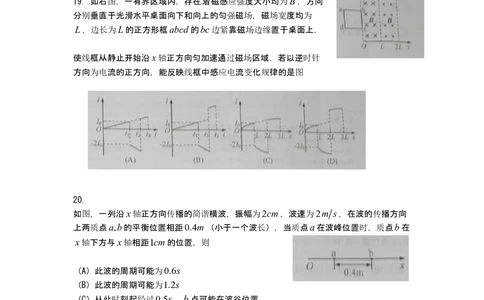

19. 如右图，一有界区域内，存在着磁感应强度大小均为B，方向
分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为
L，边长为L的正方形框abcd的bc边紧靠磁场边缘置于桌面上，
[来源:Z.
xx.k.Com]
使线框从静止开始沿x轴正方向匀加速通过磁场区域，若以逆时针
方向为电流的正方向，能反映线框中感应电流变化规律的是图
[来源:Z,xx,k.Com]
[来源:学科网ZXXK]
20.
如图，一列沿x轴正方向传播的简谐横波，振幅为2cm，波速为2m s，在波的传播方向
上两质点a,b的平衡位置相距0.4m（小于一个波长），当质点a在波峰位置时，质点b在
x轴下方与x轴相距1cm的位置，则
（A）此波的周期可能为0.6s
（B）此波的周期可能为1.2s
（C）从此时刻起经过0.5s，b点可能在波谷位置
（D）从此时刻起经过0.5s，b点可能在波峰位置
第Ⅱ卷（共94分）
四．填空题（共20分，每小题4分，答案写在题中横线上的空白处或指定位置。）
第3页 | 共9页21.如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧，若变阻器滑片P向左移
动，则金属环A将向_____（填“左”或“右”）运动，并有_____（填“收缩”或“扩张”
）趋势。
22.如图，上端开口的圆柱形气缸竖直放置，截面积为 5*10-3m2，一定质量的
气体被质量为2.0kg的光滑活塞封闭在气缸内，其压强为____pa（大气压强取1.01
*105pa，g取10m/s2）。若从初温270c开始加热气体，使活塞离气缸底部的
高度由0.5m缓慢变为0.51m，则此时气体的温度为____℃。
23.电动机的自动控制电路如图所示，其中R 为热敏电阻，R 为
H 1
光敏电阻，当温度升高时，R 的阻值远小于R ；当光照射R 时
H 1 1
，其阻值远小于R ，为使电动机在温度升高或受到光照时能自动
2
启动，电路中的虚线框内应选____门逻辑电路；若要提高光照时
电动机启动的灵敏度，可以___R 的阻值（填“增大”或“减小”）。
2
24.如图，三个质点a、b、c质量分别为m 、m 、M （
1 2
M m ,M m ）.在C的万有引力作用下，a、b在同一平面内绕c沿
? 1 ? 2
逆时针方向做匀速圆周运动，轨道半径之比r :r =1:4,则它们的周期
a b
之比T :T =______;从图示位置开始，在b运动一周的过程中，a、b、c
a b
共线了____次。
25.如图，固定于竖直面内的粗糙斜杆，在水平方向夹角为300，质量为m的小球套在杆上
，在大小不变的拉力作用下，小球沿杆由底端匀速运动到顶端，为使拉
力做功最小，拉力F与杆的夹角a=____，拉力大小F=_____。
26.在用DIS描绘电场等势线的实验中
（1）电源通过正负电极a、b在导电物质上产生的稳恒电流分布模拟了二个_____产生____
；用____探测等势点。
第4页 | 共9页（2）（单选题）在安装实验装置时，正确的做法是 （
）
（A）在一块平整木板上依次放复写纸、白纸、导电纸
（B）导电纸有导电物质的一面应该向上
（C）连接电源正负极的电极a、b必须与导电物质保持绝缘
（D）连接电极a、b的电源电压为交流4~6V
27．（6分）卡文迪什利用如图所示的扭秤实验装置测量了引力常量G。
(1)(多选题)为了测量石英丝极微的扭转角，该实验装置中采取使“微小量放大”的主要措
施
(A)减小石英丝的直径
(B)增大T型架横梁的长度
(C)利用平面镜对光线的反射
(D)增大刻度尺与平面镜的距离
（2）已知T型架水平横梁长度为1,质量分别为m、m'的球，
位于同一水平面，当横梁处于力矩平衡状态，测得m、m'连
线长度r，且与水平横梁垂直；同时测得石英丝的扭转角度
为q，由此得到扭转力矩kq（k为扭转系数且已知），则引
力常量的表达式G=_____。
28.（6分）用DIS研究一定质量气体在温度不变时，压强与
体积关系的实验装置如图Ⅰ所示，实验步骤如下：
①把注射器活塞移至注射器中间位置，将注射器与压强传感器、数据采集器、计算机逐一
链接；
②移动活塞，记录注射器的刻度值V，同时记录对应的由计算机显示的气体压强值P；
③用V -1/P图像处理实验数据，得出如图2所示图线，
（1）为了保持封闭气体的质量不变，实验中采取的主要措施是_______；
（2）为了保持封闭气体的温度不变，实验中采取的主要措施是_______和_____；
（3）如果实验操作规范正确，但如图所示的V -1/P图线不过原点，则v 代表_____。
0
.
第5页 | 共9页29.（6分）某同学利用DIS，定值电阻R 、电阻箱R 等实验器材测量电池a的电动势和内
0 1
阻，实验装置如图1所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用
电压传感器测得端电压U，并在计算机上显示出如图2所示的1/U -1/R关系图线a，重复
上述实验方法测量电池b的电动势和内阻，得到图2中的图线b.
（1）由图线a可知电池a的电动势E =______V，内阻r =____W。
a a
（2）若用同一个电阻R先后与电池a及电池b链接，则两电池的输出功率 p _______ p （填
a b
“大于”、“等于”或“小于”），两电池的效率h _____h（填“大于”、“等于”或
a b
“小于”）。
30.（10分）如图，ABC和ABD为两个光滑固定
轨道，A、B、E在同一水平面，C、D、E在同
一竖直线上，D点距水平面的高度h，C点高度
为2h，一滑块从A点以初速度v 分别沿两轨道
0
滑行到C或D处后水平抛出。
（1）求滑块落到水平面时，落点与E点间的距离S 和S .
C D
（2）为实现S S ，v 应满足什么条件？
C p D 0
第6页 | 共9页31.（12分）倾角q=370，质量M=5kg的粗糙斜面位于水平地面上，质量m=2kg的木块置于
斜面顶端，从静止开始匀加速下滑，经t=2s到达底端，运动路程L=4m,在此过程中斜面保持
静止（sin37o =0.6,cos37o =0.8,g取10m/ s2），求：
（1）地面对斜面的摩擦力大小与方向；
（2）地面对斜面的支持力大小
（3）通过计算证明木块在此过程中满足动能定理。
32.（14分）如图，宽度L=0.5m的光滑金属框架MNPQ固定板个与水平面内，并处在磁感应强
度大小B=0.4T，方向竖直向下的匀强磁场中，框架的电阻非均匀分布，将质量m=0.1kg，电
阻可忽略的金属棒ab放置在框架上，并且框架接触良好，以P为坐标原点，PQ方向为x轴正
方向建立坐标，金属棒从x =1m处以v =2m/s的初速度，沿x轴负方向做a=2m/s2的
0 0
匀减速直线运动，运动中金属棒仅受安培力作用。求：
（1）金属棒ab运动0.5m，框架产生的焦耳热Q；
（2）框架中aNPb部分的电阻R随金属棒ab的位置x变化的函数关系；
（3）为求金属棒ab沿x轴负方向运动0.4s过程中通过ab的电量q，某同学解法为：先算出金
j BLs
V
属棒的运动距离s，以及0.4s时回路内的电阻R，然后代入q= =
R R
j BLs
R V = S =2cm2p =240pal =3mml' =1mm
R R 0 2 2 求解。指出该同学解法的错误之处，
q=eSEe =8.85*10-12c2 / N×m2E
q q M
并用正确的方法解出结果。
第7页 | 共9页33．（14分）如图，一质量不计，可上下自由移动的活塞将圆筒分为上下两室，两室中分
别封闭有理想气体，筒的侧壁为绝缘体，上底N，下底M及活塞D均为导体并按图连接，活塞
面积S =2cm2。在电键K断开时，两室中气体压强均为 p =240pa，ND间距l =1mm，D
0 1
M间距l =3mm，将变阻器的滑片P滑到左端B，闭合电键后，活塞D与下底M分别带有等量
2
异种电荷，并各自产生匀强电场，在电场力作用下活塞D发生移动。稳定后，ND间距
l' =3mm，DM间距l' =1mm，活塞D所带电量的绝对值q=eSE (式中E为D与M所带电荷产
1 2 q
生的合场强，常量e =8.85*10-12c2 / N×m2)求：
q
（1） 两室中气体的压强（设活塞移动前后气体温度保持不变）；
（2） 活塞受到的电场力大小F；
（3） M所带电荷产生的场强大小E 和电源电压U;
M
（4） 使滑片P缓慢地由B向A滑动，活塞如何运动，并说明理由。
