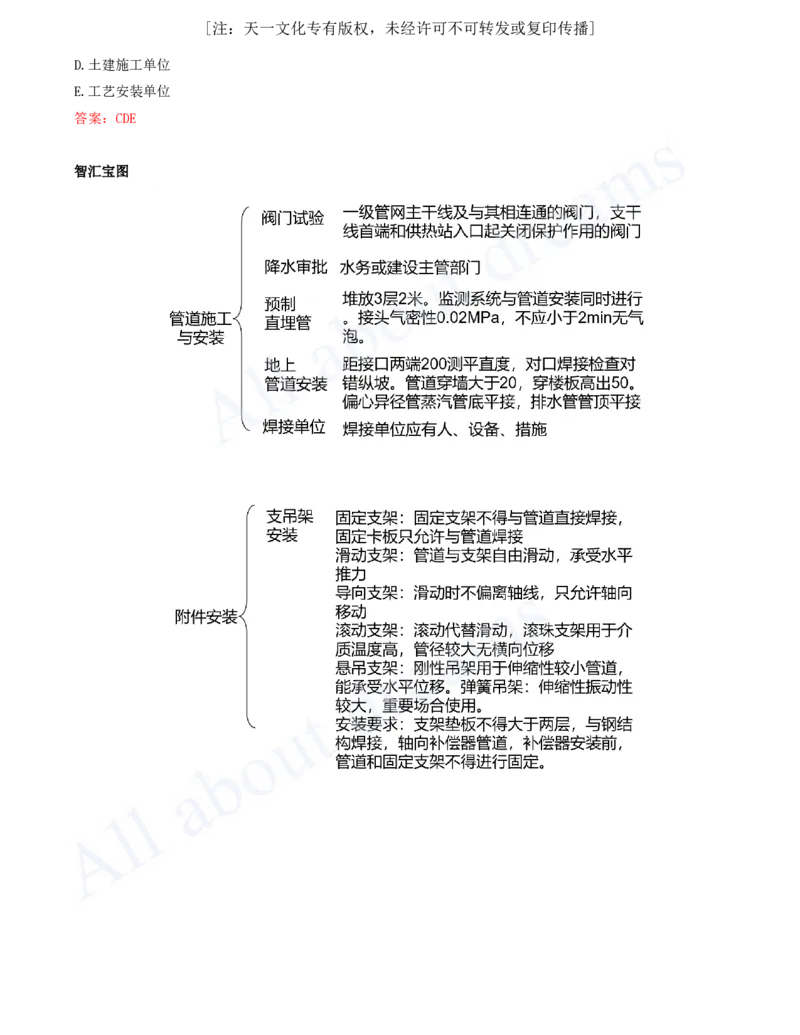

5.3.2 供热管道、附件及设施施工技术

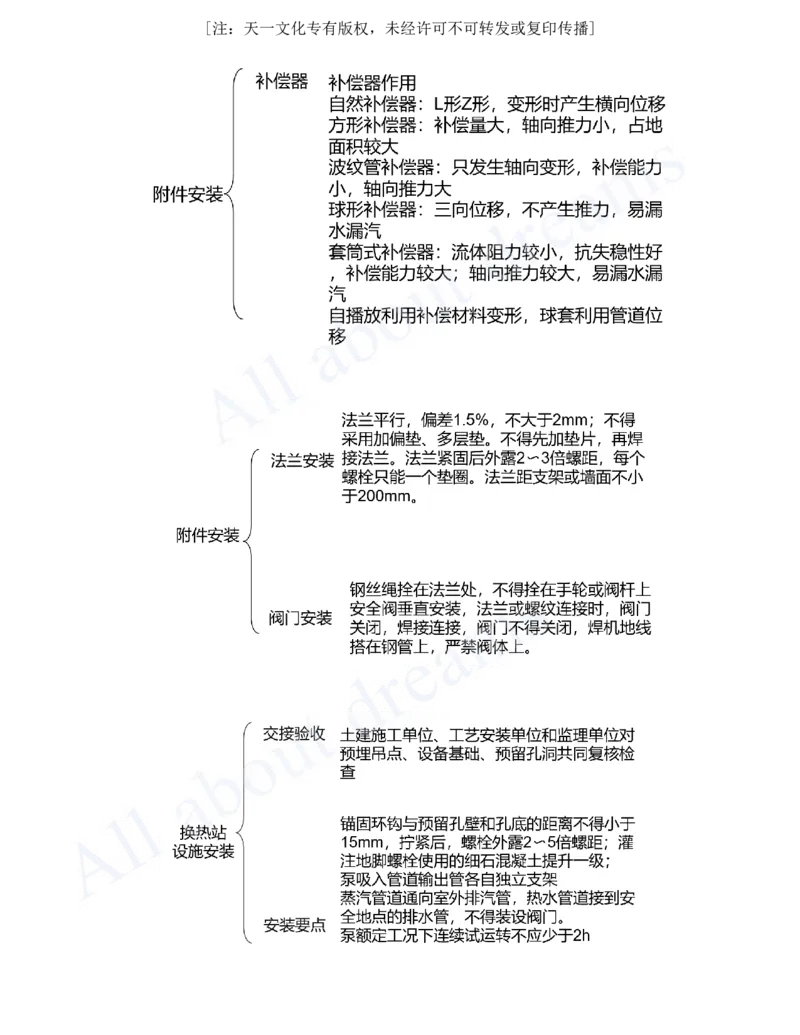

2）补偿器安装
（1）补偿器
①补偿器的作用：
设置于管道上的补偿器的作用是（2014.16）：补偿因供热管道升温导致的管道热伸长，从而释放温度变形，消
除温度应力，避免因热伸长或温度应力的作用而引起管道变形或破坏，以确保管网运行安全。

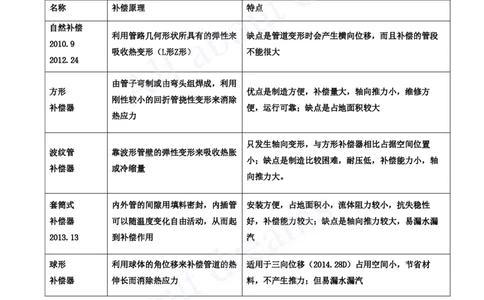

名称 补偿原理 特点
自然补偿
利用管路几何形状所具有的弹性来 缺点是管道变形时会产生横向位移，而且补偿的管段
2010.9
吸收热变形（L形Z形） 不能很大
2012.24
由管子弯制或由弯头组焊成，利用
方形 优点是制造方便，补偿量大，轴向推力小，维修方
刚性较小的回折管挠性变形来消除
补偿器 便，运行可靠；缺点是占地面积较大
热应力
只发生轴向变形，与方形补偿器相比占据空间位置
波纹管 靠波形管壁的弹性变形来吸收热胀
小；缺点是制造比较困难，耐压低，补偿能力小，轴
补偿器 或冷缩量
向推力大。
套筒式 内外管的间隙用填料密封，内插管 安装方便，占地面积小，流体阻力较小，抗失稳性
补偿器 可以随温度变化自由活动，从而起 好，补偿能力较大；缺点是轴向推力较大，易漏水漏
2013.13 到补偿作用 汽
球形 利用球体的角位移来补偿管道的热 适用于三向位移（2014.28D）占用空间小，节省材
补偿器 伸长而消除热应力 料，不产生推力；但易漏水漏汽
上述补偿器中，自然补偿器、方形补偿器和波纹管补偿器利用补偿材料的变形吸收热伸长（2016.28），而套筒
式补偿器和球形补偿器则利用管道的位移来吸收热伸长（2021.7）。
（潘老师口诀：自播放+球套）[注：天一文化专有版权，未经许可不可转发或复印传播]

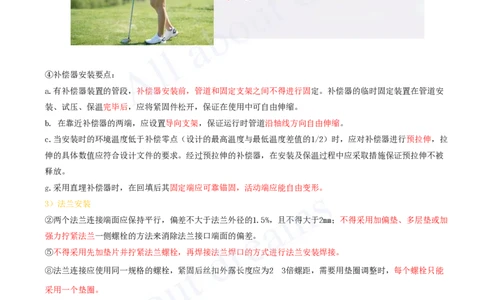

④补偿器安装要点：
a.有补偿器装置的管段，补偿器安装前，管道和固定支架之间不得进行固定。补偿器的临时固定装置在管道安
装、试压、保温完毕后，应将紧固件松开，保证在使用中可自由伸缩。
b. 在靠近补偿器的两端，应设置导向支架，保证运行时管道沿轴线方向自由伸缩。
c.当安装时的环境温度低于补偿零点（设计的最高温度与最低温度差值的1/2）时，应对补偿器进行预拉伸，拉
伸的具体数值应符合设计文件的要求。经过预拉伸的补偿器，在安装及保温过程中应采取措施保证预拉伸不被
释放。
g.采用直埋补偿器时，在回填后其固定端应可靠锚固，活动端应能自由变形。
3）法兰安装
②两个法兰连接端面应保持平行，偏差不大于法兰外径的1.5%，且不得大于2mm；不得采用加偏垫、多层垫或加
强力拧紧法兰一侧螺栓的方法来消除法兰接口端面的偏差。
⑤不得采用先加垫片并拧紧法兰螺栓，再焊接法兰焊口的方式进行法兰安装焊接。
⑧法兰连接应使用同一规格的螺栓，紧固后丝扣外露长度应为2〜3倍螺距，需要用垫圈调整时，每个螺栓只能
采用一个垫圈。
⑨法兰距支架或墙面的净距不应小于200mm。[注：天一文化专有版权，未经许可不可转发或复印传播]

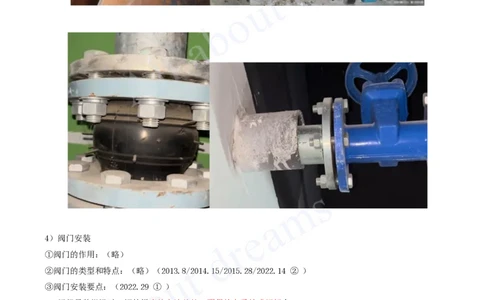

4）阀门安装
①阀门的作用：（略）
②阀门的类型和特点：（略）（2013.8/2014.15/2015.28/2022.14 ② ）
③阀门安装要点：（2022.29 ① ）
a. 阀门吊装搬运时，钢丝绳应拴在法兰处，不得拴在手轮或阀杆上。
b.阀门的开关手轮应放在便于操作的位置，水平安装的闸阀、截止阀的阀杆应处于上半周范围内。安全阀应垂
直安装。[注：天一文化专有版权，未经许可不可转发或复印传播]

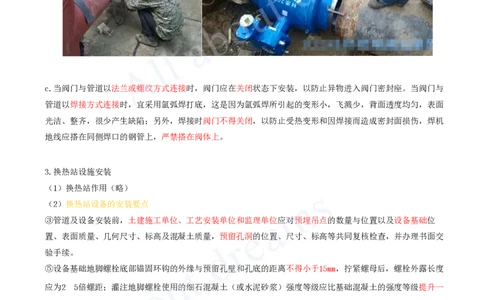

c.当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装，以防止异物进入阀门密封座。当阀门与
管道以焊接方式连接时，宜采用氩弧焊打底，这是因为氩弧焊所引起的变形小，飞溅少，背面透度均匀，表面
光洁、整齐，很少产生缺陷；另外，焊接时阀门不得关闭，以防止受热变形和因焊接而造成密封面损伤，焊机
地线应搭在同侧焊口的钢管上，严禁搭在阀体上。
3.换热站设施安装
（1）换热站作用（略）
（2）换热站设备的安装要点
③管道及设备安装前，土建施工单位、工艺安装单位和监理单位应对预埋吊点的数量与位置以及设备基础位
置、表面质量、几何尺寸、标高及混凝土质量，预留孔洞的位置、尺寸、标高等共同复核检查，并办理书面交
验手续。
⑤设备基础地脚螺栓底部锚固环钩的外缘与预留孔壁和孔底的距离不得小于15mm，拧紧螺母后，螺栓外露长度
应为2〜5倍螺距；灌注地脚螺栓使用的细石混凝土（或水泥砂浆）强度等级应比基础混凝土的强度等级提升一
级；拧紧地脚螺栓时，灌注混凝土的强度应不小于设计强度的75%。[注：天一文化专有版权，未经许可不可转发或复印传播]
⑨泵的吸入管道和输出管道应有各自独立、牢固的支架，泵不得直接承受系统管道、阀门等的重量和附加力
矩。
⑩蒸汽管道和设备上的安全阀应有通向室外的排汽管，热水管道和设备上的安全阀应有接到安全地点的排水
管，在排汽管和排水管上不得装设阀门。
⑫当换热站及有水处理设备的泵站启动时应先运行水处理设备。泵在额定工况下连续试运转时间不应少于2h。
小试牛刀
适用于伸缩性和振动性大的管道，形式复杂，在重要场合使用的支架形式是（ ）。
A.固定支架
B.滑动支架
C.导向支架
D.弹簧吊架
答案：D
热力管网中，制造方便，补偿量大，占地面积较大的补偿器是（ ）。
A.球形补偿器
B.方形补偿器
C.套筒补偿器
D.波纹管补偿器
答案：B
换热站的管道与设备安装前，参加预埋吊点数量位置复核检查的单位有（ ）。
A.建设单位
B.设计单位
C.监理单位[注：天一文化专有版权，未经许可不可转发或复印传播]
D.土建施工单位
E.工艺安装单位
答案：CDE
