第二部分 通用技术（共 50 分）
一、选择题（本大题共 12 小题，每小题 2 分，共 24 分。每小题列出的四个备选项中只有一
个是符合题目要求的，不选、多选、错选均不得分）
1.如图所示为“乌镇之光”超算中心，其算力应用于2023年杭州亚运会期间天气预报、智慧城市，
以及生命科学、人工智能等领域。下列关于该超算中心技术与设计的分析中，不恰当的是
．．．
A.超算中心芯片应用技术的内容和体系复杂，体现了技术的复杂性
B.在降低超算中心巨大能耗问题的技术试验过程中，研发了低功耗元器件、热量循环利用技术，
体现了技术的实践性
C.采用液冷技术，使浸泡在特殊液体里的计算机昼夜不停的运转，主要考虑了人的因素
D.超算技术推动了生命科学的进步
桌板
气杆
把手
第1题图 第2题图a 第2题图b

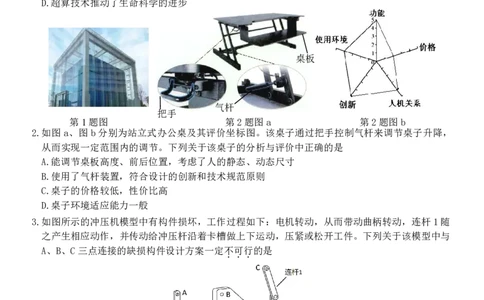

2.如图a、图b分别为站立式办公桌及其评价坐标图。该桌子通过把手控制气杆来调节桌子升降，
从而实现一定范围内的调节。下列关于该桌子的分析与评价中正确的是
A.能调节桌板高度、前后位置，考虑了人的静态、动态尺寸
B.使用了气杆装置，符合设计的创新和技术规范原则
C.桌子的价格较低，性价比高
D.桌子环境适应能力一般
3.如图所示的冲压机模型中有构件损坏，工作过程如下：电机转动，从而带动曲柄转动，连杆1随
之产生相应动作，并传动给冲压杆沿着卡槽做上下运动，压紧或松开工件。下列关于该模型中与
A、B、C三点连接的缺损构件设计方案一定不可行的是
．．．
第3题图
A. B. C. D.
高三通用技术学科 试题 第 1 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}4.小明选择工具加工厚度为2mm钢板，制作如图所示的工件，下列工具组合用到且正确的是
．．．
A. B. C. D. 第4题图

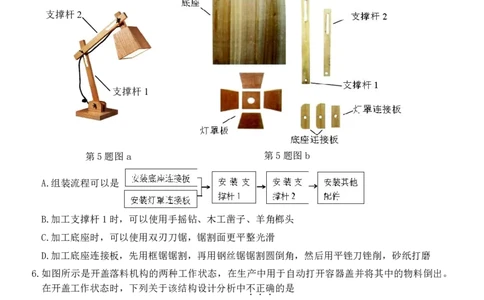

5.小明准备用一块实木板材为原材料，制作如图a所示的木质台灯，组成部件如图b所示。关于木
质台灯加工流程的设计分析中不合理的是
．．．
支撑杆2
支撑杆1
第5题图a 第5题图b
A.组装流程可以是
B.加工支撑杆1时，可以使用手摇钻、木工凿子、羊角榔头
C.加工底座时，可以使用双刃刀锯，锯割面更平整光滑
D.加工底座连接板，先用框锯锯割，再用钢丝锯锯割圆倒角，然后用平锉刀锉削，砂纸打磨
6.如图所示是开盖落料机构的两种工作状态，在生产中用于自动打开容器盖并将其中的物料倒出。
在开盖工作状态时，下列关于该结构设计分析中不正确的是
．．．
第6题图a 关盖状态 第6题图b 开盖状态
A.连接点1、连接点2、盖子与容器连接点应为铰连接
高三通用技术学科 试题 第 2 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}B.转轴与曲柄1、曲柄2应为刚连接
C.摆臂1应该选择刚度和硬度较好的金属材料
D.液压伸缩杆受压、转轴受扭转和受剪切、摆臂1受弯曲
7.如图所示是某零件的零件图。下列关于该零件图的分析，不正确的是
．．．
第7题图
A.尺寸标注完整 B.尺寸标注有2处错误
C.图线有2处错误 D.零件有3个均匀分布的螺纹孔

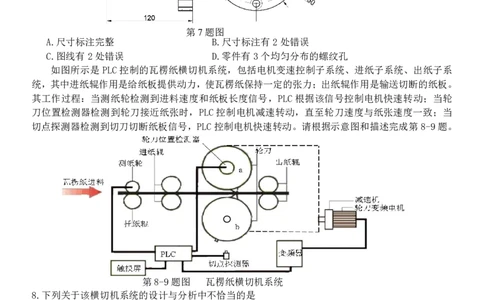

如图所示是PLC控制的瓦楞纸横切机系统，包括电机变速控制子系统、进纸子系统、出纸子系
统，其中进纸辊作用是给纸板提供动力，使瓦楞纸保持一定的张力；出纸辊作用是输送切断的纸板。
其工作过程：当测纸轮检测到进料速度和纸板长度信号，PLC根据该信号控制电机快速转动；当轮
刀位置检测器检测到轮刀接近纸张时，PLC控制电机减速转动，直至轮刀速度与纸张速度一致；当
切点探测器检测到切刀切断纸板信号，PLC控制电机快速转动。请根据示意图和描述完成第8-9题。
第8-9题图 瓦楞纸横切机系统
8.下列关于该横切机系统的设计与分析中不恰当的是
．．．
A.为了保证纸张正常行进，正常工作时进纸辊与出纸辊的转速应该相同，体现了系统的相关性
B.从系统优化节约成本角度考虑，可以保留轮刀位置检测器，去掉切点探测器
C.系统设计时需要根据进料方向，使轮刀a逆时针转动，轮刀b顺时针转动
D.经对比试验，选择托纸辊代替托纸板，实现纸板行进阻力更小，体现了系统分析的科学性原则
9.下列关于电机变速控制子系统的分析中合理的是
A.触摸屏输入的参数是该变速子系统的输入量
B.变频器是该变速子系统的执行器
C.轮刀位置检测器检测轮刀位置信号并传送给PLC的过程是反馈
D.进纸辊转速变化是变频电机转速的干扰因素
高三通用技术学科 试题 第 3 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}10.如图所示是小明设计的光线检测电路，当光线较暗时，发光二极管VD发光。小明将检测各元器
件是否正常，并在面包板上搭接该电路，下列设备和元器件不需要的是
．．．
A. B. C. D.
第11题图
第10题图

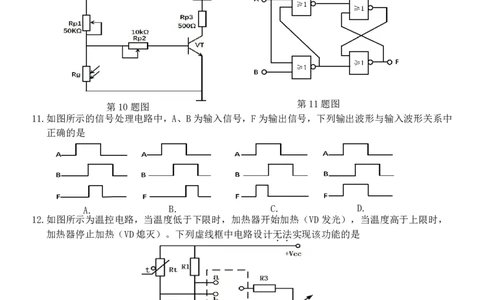

11.如图所示的信号处理电路中，A、B为输入信号，F为输出信号，下列输出波形与输入波形关系中
正确的是
A. B. C. D.
12.如图所示为温控电路，当温度低于下限时，加热器开始加热（VD发光），当温度高于上限时，
加热器停止加热（VD熄灭）。下列虚线框中电路设计无法实现该功能的是
．．
第12题图
A.①③ B.①④ C.②③ D.②④
高三通用技术学科 试题 第 4 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}二、非选择题（本大题共3小题，第13小题8分，第14小题10分，第15小题8分，共26分。在
各小题中的“ ”处填写合适选项的字母编号）
13.如图所示为小明网上采购的一款多功能双层床，请完成以下任务：
第13题图
（1）该床采用实木制作，无甲醛，支撑框架加粗加厚，床板排列紧密但透气，以上描述体现的人
机关系的目标有(多选） ；
A.高效 B.安全 C.健康 D.舒适
（2）该实木床组装后可拆卸并进行二次组装，图中连接处最合适的连接件是（单选） ；
A. B. C. D.
（3）以下措施不是从床的稳固性考虑的是（多选） ；
．．
A.上下床抽屉滑轨设计 B.加粗实木床腿 C.加宽爬梯 D.加粗龙骨 E.加高护栏设计
（4）实木家具成为很多消费者的首选，下列不属于实木家具优点的是（单选） 。
．．．
A.结实耐用 B.健康环保 C.不容易受温度和湿度的影响
14.小明从新闻中看到大多数老式小区停车场面积小，停车位置少，业主要到很远的距离停车或者违
章停车。小明准备设计一个具有升降功能的立体车库装置（如图a所示），使停车场能够容纳更
多的车辆。立体车库装置设计要求如下：
1800
3200
5100
第14题图a 立体车库示例 第14题图b
（a）立体车库只有2个地面车位可利用，设计成2层，能够容纳轿车（如图b所示）3-4辆；
（b）抬升或水平移动过程中装置运动平稳、可靠、合理；
高三通用技术学科 试题 第 5 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}（c）结构完整（支撑框架和传动部分），安全可靠，取放车方便；
（d）驱动方式不限；
（e）材料自选。
请完成以下任务：
（1）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的框
架和转轴可用线条表示，如果采用电机驱动，电机可用方框表示），简要说明方案的工作过程；
（2）在草图上标注主要尺寸；
（3）小明选择金属钢铁材料作为车库支撑框架，下列是框架横截面形状，保证安全，用料少的框
架截面形状是（多选） 。
A. B. C. D.
15.小明设计了如图a所示的电脑机箱温度报警电路，当温度超过设定值上限时，发光二极管VD2发
光报警，低于下限时停止报警，R4是阻值较小的电阻，请完成以下任务：
第15题图a
第15题图c
第15题图b
（1）分析电路图，下列说法正确的是（单选） ；
A.Rt应选用标识为PTC的热敏电阻
B.温度超过设定值时，VD1和VD2同时一直发光
C.温度超过设定值时，三极管VT工作在饱和状态
D.温度低于设定的上限温度时，VD2不会马上熄灭
（2）如果只延长VD2亮的时间，灭的时间不变，不可行的方法有（多选） ；
．．．
A.增大R7阻值 B.增大R8阻值 C.增大C1容量 D.增大C2容量
高三通用技术学科 试题 第 6 页 共 7 页
{#{QQABSYSUggigAgAAABgCEQVaCgGQkACACKoOxAAIIAABQAFABAA=}#}（3）如果要调高报警温度的上限设定值，可行的方法有（多选） ；
A.调大Rp1阻值 B.减小R1阻值 C.增大R2阻值 D.减小R4阻值
（4）小明想对电路进行改进，当温度超过设定值时，启动排风扇进行降温，现提供一个电阻， 一
个PNP三极管（采用共发射极接法），一个整流二极管，一个继电器，请选择合适的元器件，
在图d虚线框中完成电路。
第15题图d
高三通用技术学科 试题 第 7 页 共 7 页
