第二部分 通用技术（50 分）
选择题部分
一、选择题（本大题共 12 小题，每小题 2分，共 24 分。每小题列出的四个备选项中只有一个
是符合题目要求的，不选、多选、错选均不得分）

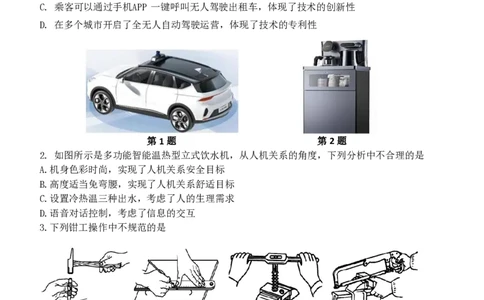

1.如图所示的无人驾驶出租车已在全国多个城市落地自动驾驶出行服务。下列关于无人驾驶
出租车的分析中合理的是
A.采用先进的人工智能技术监测道路环境，体现了技术的复杂性
B. 实时分析交通状况，选择最优路线，体现了技术的实践性
C. 乘客可以通过手机APP 一键呼叫无人驾驶出租车，体现了技术的创新性
D. 在多个城市开启了全无人自动驾驶运营，体现了技术的专利性
第1题 第2题
2. 如图所示是多功能智能温热型立式饮水机，从人机关系的角度，下列分析中不合理的是
A.机身色彩时尚，实现了人机关系安全目标
B.高度适当免弯腰，实现了人机关系舒适目标
C.设置冷热温三种出水，考虑了人的生理需求
D.语音对话控制，考虑了信息的交互
3.下列钳工操作中不规范的是
4.小明设计了一座桥梁的简易模型，绘制了其中相应的两个视图。下列关于该模型的俯视图，正
确的是

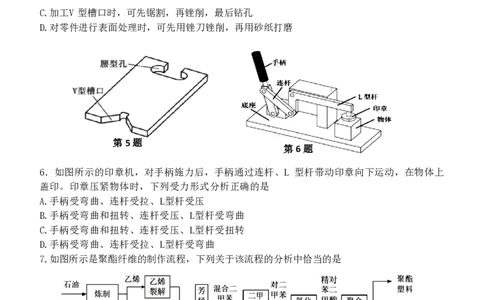

高二技术第 8 页 共 13页5.小明准备在通用技术实践课上用长方形薄钢板制作如图所示的零件，下列是小明设计加工
流程时进行的分析，其中不合理的是
A.划线时，可先划对称线，再划V型槽口和腰型孔的轮廓线，最后划外轮廓线
B.加工腰型孔时，可先钻排孔，再锉削
C.加工V 型槽口时，可先锯割，再锉削，最后钻孔
D.对零件进行表面处理时，可先用锉刀锉削，再用砂纸打磨
第5题
第6题
6．如图所示的印章机，对手柄施力后，手柄通过连杆、L 型杆带动印章向下运动，在物体上
盖印。印章压紧物体时，下列受力形式分析正确的是
A.手柄受弯曲、连杆受拉、L型杆受压
B.手柄受弯曲和扭转、连杆受压、L型杆受弯曲
C.手柄受弯曲和扭转、连杆受压、L型杆受扭转
D.手柄受弯曲、连杆受拉、L型杆受弯曲
7.如图所示是聚酯纤维的制作流程，下列关于该流程的分析中恰当的是
A.乙烯裂解和催化重整是串行工序 B.聚酯塑料和聚酯纤维是并行工序
C.氧化反应和聚合反应的时序可以颠倒 D.该流程的产物有汽油、煤油、柴油等
高二技术第 9 页 共 13页如图所示为自启动扫地机器人控制系统，由移动子系统、清扫子系统和内部垃圾过量报
警子系统组成。其清扫子系统工作过程如下:室内的灰尘检测装置检测到灰尘量过多时，将信
号通过 无线发射器发送给控制器，控制器控制继电器吸合，使清扫刷电机转动，带动清扫刷
清扫灰尘。 内部垃圾过量报警子系统工作过程如下:限位检测器检测机器人内部收纳箱垃圾
量，当垃圾量超过限位高度时，显示屏显示报警信号。请根据示意图及描述完成第8-9题。
第8-9题

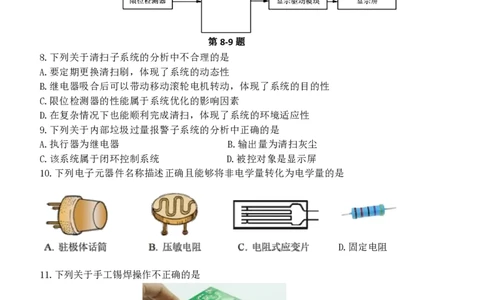

8.下列关于清扫子系统的分析中不合理的是
A.要定期更换清扫刷，体现了系统的动态性
B.继电器吸合后可以带动移动滚轮电机转动，体现了系统的目的性
C.限位检测器的性能属于系统优化的影响因素
D.在复杂情况下也能顺利完成清扫，体现了系统的环境适应性
9.下列关于内部垃圾过量报警子系统的分析中正确的是
A.执行器为继电器 B.输出量为清扫灰尘
C.该系统属于闭环控制系统 D.被控对象是显示屏
10.下列电子元器件名称描述正确且能够将非电学量转化为电学量的是
D.固定电阻
11.下列关于手工锡焊操作不正确的是
第11题
A.元器件焊接顺序，应先焊接体积小的，低的；再焊接体积大的，高的
B.加热时，烙铁头应同时接触焊盘和元件的引脚
C.锡焊丝融化一定量后，先撤离焊锡丝；当焊锡浸润焊接点后，再撤离电烙铁
D.将元器件插入印刷电路板，剪去引脚多余部分，再完成焊接
高二技术第 10 页 共 13
页12.小明准备在面包板上搭建如图所示光线指示电路，下列器材中不需要的是
Rp
5K
第12题
非选择题部分
二、（本大题共3小题，其中13小题8分，第14小题8分，第15小题10分，共26分）

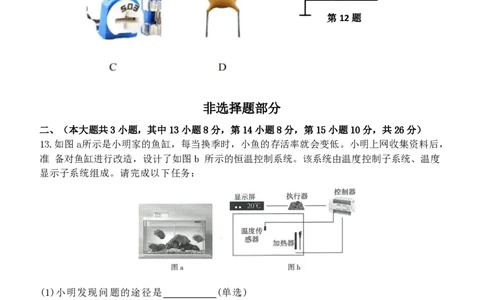

13.如图a 所示是小明家的鱼缸，每当换季时，小鱼的存活率就会变低。小明上网收集资料后，
准 备对鱼缸进行改造，设计了如图b 所示的恒温控制系统。该系统由温度控制子系统、温度
显示子系统组成。请完成以下任务：
(1)小明发现问题的途径是 (单选)
A. 观察日常生活 B. 收集和分析信息 C. 技术研究与技术试验
(2)为了设计制作恒温控制系统，小明进行了以下分析，其中不恰当的是 (单选)
A. 首先应满足功能要求，再考虑观赏需求和成本需求
B.设计加热器和温度传感器的位置时应多次尝试，以找到合适的位置
C.温度控制子系统和温度显示子系统可共用一个温度传感器
D.控制器能通过计算精确控制温度，体现了系统分析的科学性原则
(3)小明制作完恒温控制系统后，接下来需要做的是 (单选)
A. 收集信息 B. 完善加工图样 C. 测试、评估 D. 编写说明书
高二技术第 11 页 共 13
页(4)温度控制子系统的工作过程：当水温低于设定值下限时，系统会自动启动加热器；当水温
达到设定值上限时，系统会自动关闭加热器，以保持水温的稳定。以下是小明绘制的控制系
统方框图，其中不正确的是 (多选)（全选对得分）
14.在寒假假期期间，小明运用所学的通用知识制作了如图a所示的床用小书桌，实现了在床上
也能学习做作业的愿望。图b为该书桌的评价坐标图。请根据图示及其描述完成以下任务。
图a
图b
（1）根据图 b 的评价坐标图,以下说法中不恰当的是 (单选) ；
A.该评价属于对设计过程的评价；
B.该产品的价格高于同类产品；
C.该产品功能多，实用性高；
D.该产品构件多，具有一定的安装难度。
（2）关于小书桌的四种木料规划方案，从稳固性角度考虑，其中合理的是 （单选）
高二技术第 12 页 共 13
页（3）加工桌面上的笔槽时，工具的选择合理的是 （单选）
（4）小明测试时，发现书桌结构不够稳固，于是制作了角码进行加固，如图所示，角码与桌角连接，
可选用的最合适标准件是 （单选）
A
15.小明看到图书馆阅览室的大门（如图所示）需要手动打开，门上装有弹簧合页，开门比较费
力，想换掉原有的弹簧合页，再设计一个电动的开关门装置，通过刷脸或者按一下开关按钮就可
以实现自动开门与关门。请你帮助小明设计该装置的机械部分，
设计要求如下：
第15题
①电机安装在门框顶部横梁侧面虚线框A内，与门连接的构件安装在门上边沿侧面虚线框B内；
②采用一个电机驱动，通过电机的正反转实现门的打开与关闭；
③开门角度达到90度，运行稳固可靠；
④其余材料自选；
请完成以下任务：
（1）设计该装置时不用考虑的因素有 （多选）（A．门的材质；B．门的高度；C．能使
用的器材与设备；D.门的加工工艺）；
（2）在头脑中构思符合设计要求的多个方案，画出其中最优方案的设计草图（装置安装涉及的
门框和门可用线条表示，电机可用方框表示），简要说明方案的工作过程；
（3）在草图上标注主要尺寸；
高二技术第 13 页 共 13
