专题 18 电磁感应
考点一 楞次定律

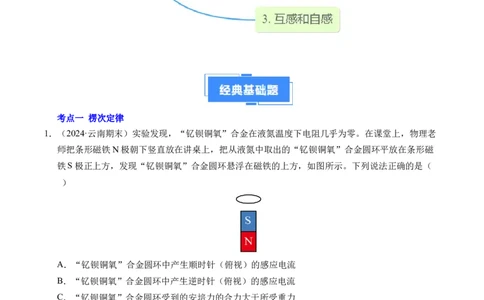

1．（2024·云南期末）实验发现，“钇钡铜氧”合金在液氮温度下电阻几乎为零。在课堂上，物理老
师把条形磁铁N极朝下竖直放在讲桌上，把从液氮中取出的“钇钡铜氧”合金圆环平放在条形磁
铁S极正上方，发现“钇钡铜氧”合金圆环悬浮在磁铁的上方，如图所示。下列说法正确的是（
）
A．“钇钡铜氧”合金圆环中产生顺时针（俯视）的感应电流
B．“钇钡铜氧”合金圆环中产生逆时针（俯视）的感应电流
C．“钇钡铜氧”合金圆环受到的安培力的合力大于所受重力
D．“钇钡铜氧”合金圆环受到的安培力的合力小于所受重力
2．（2024·泉州期末）图甲为某无线门铃，其工作原理如图乙所示。按下门铃按钮，磁铁靠近螺线
管；松开门铃按钮，磁铁远离螺线管，回归原位置。则（ ）
1
学科网（北京）股份有限公司A．按住按钮不动，门铃可以持续响
B．按下按钮过程，螺线管A端电势较高
C．松开按钮过程，通过门铃的电流方向是A到B
D．快速按下按钮与缓慢按下按钮，螺线管产生的电流大小相同

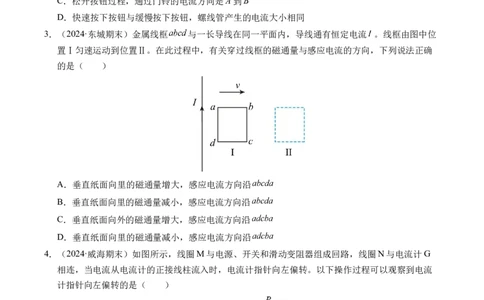

3．（2024·东城期末）金属线框 与一长导线在同一平面内，导线通有恒定电流 。线框由图中位
置Ⅰ匀速运动到位置Ⅱ。在此过程中，有关穿过线框的磁通量与感应电流的方向，下列说法正确
的是（ ）
A．垂直纸面向里的磁通量增大，感应电流方向沿
B．垂直纸面向里的磁通量减小，感应电流方向沿
C．垂直纸面向外的磁通量增大，感应电流方向沿
D．垂直纸面向里的磁通量减小，感应电流方向沿
4．（2024·威海期末）如图所示，线圈M与电源、开关和滑动变阻器组成回路，线圈N与电流计G
相连，当电流从电流计的正接线柱流入时，电流计指针向左偏转。以下操作过程可以观察到电流
计指针向左偏转的是（ ）
A．闭合开关的瞬间
B．开关闭合后，滑片P向左匀速移动
2
学科网（北京）股份有限公司C．开关闭合后，滑片P向左加速移动
D．开关闭合后，线圈M与N相互远离
5．（2024·阜阳期末）如图所示， 是矩形导线框 的对称轴，线框左半部分处于垂直纸面向外
的匀强磁场中。下列说法正确的是（ ）
A．将线框 向右匀减速平移，线框中产生的感应电流方向为
B．将线框 向纸面外平移，线框中产生的感应电流方向为
C．将线框 以 为轴向外转动60°，线框中产生的感应电流方向为
D．将线框 以 为轴 向里转动，线框中产生的感应电流方向为
6．（2024·广安期末）如图甲所示，绝缘水平桌面上放置一铝环Q，在铝环的正上方附近放置一个螺
线管P。设电流从螺线管a端流入为正，在螺线管中通入如图乙所示的电流，则以下说法中正确的
是（ ）
A．0~1s内，铝环面积有扩张的趋势
B．1s末，铝环对桌面的压力大于铝环的重力
C．1．5s末、2．5s末两时刻，铝环中的电流方向相反
D．0~2s内，铝环中的电流先沿顺时针、后沿逆时针方向（俯视）
考点二 涡流 电磁阻尼 电磁驱动
7．（2024·宁波期末）一辆货车将若干电流表运往宁波某中学（右图为电流表内部结构），为了防止
在运送过程中电流表指针的晃动，现用导线将两个接线柱连接起来，请问连接哪两个接线柱效果
最佳（ ）
A．连接接线柱“-”与接线柱“0.6” B．连接接线柱“-”与接线柱“3”
3
学科网（北京）股份有限公司C．连接接线柱“0.6”与接线柱“3” D．把接线柱“0.6”接地

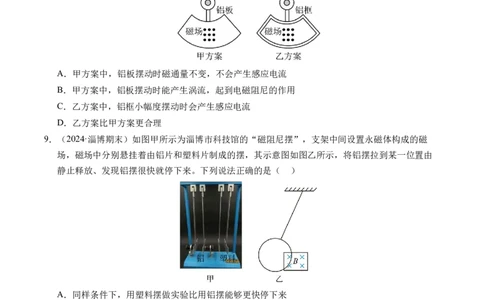

8．（2024·赤峰期末）为了使灵敏电流计的指针在零刻度附近快速停下，实验小组的同学利用“电磁
阻尼”来实现。他们设计了如图所示的甲、乙两种方案。甲方案：在指针转轴上装上扇形铝板，
磁场位于铝板中间；乙方案：在指针转轴上装上扇形铝框，磁场位于铝框中间。下列说法正确的
是（ ）
A．甲方案中，铝板摆动时磁通量不变，不会产生感应电流
B．甲方案中，铝板摆动时能产生涡流，起到电磁阻尼的作用
C．乙方案中，铝框小幅度摆动时会产生感应电流
D．乙方案比甲方案更合理
9．（2024·淄博期末）如图甲所示为淄博市科技馆的“磁阻尼摆”，支架中间设置永磁体构成的磁
场，磁场中分别悬挂着由铝片和塑料片制成的摆，其示意图如图乙所示，将铝摆拉到某一位置由
静止释放、发现铝摆很快就停下来。下列说法正确的是（ ）
A．同样条件下，用塑料摆做实验比用铝摆能够更快停下来
B．铝摆摆动过程中，摆片中产生涡流，受到阻碍其运动的安培力作用，使之很快停下来
C．塑料摆摆动过程中，摆片中也会产生涡流
D．若所加磁场反向，铝摆摆片将受到安培力的驱动，摆动加快
10．（2024·重庆期末）关于教材中的四幅插图，下列说法正确的是（ ）
4
学科网（北京）股份有限公司A．图甲：当摇动手柄使得蹄形磁铁转动，铝框会反向转动
B．图乙：给真空冶炼炉通入高频交流电，通电的导线会产生大量热量，从而冶炼金属
C．图丙：在蹄形磁铁两极间自由转动的铜盘，如果忽略摩擦，铜盘会一直转动下去
D．图丁：微安表的表头在运输时要把两个正、负接线柱用导线连在一起从而保护电表指针，这
是利用了电磁阻尼原理
11．（2024·桂林期末）考生入场时，监考老师要用金属探测器对考生进行安检后才允许其进入考
场。探测器内有通电线圈，当探测器营近金属材料物体时，就会引起探测器内线圈中电流变化，
报警器就会发出警报；靠近非金属物体时则不发出警报。关于探测器主要利用的原理正确的是（
）
A．牛顿运动定律 B．动量守恒定律
C．法拉第电磁感应定律 D．热力学定律
12．（2024·上饶期末）学完电磁感应涡流的知识后，某个同学回家制作了一个简易加热器，如图所
示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来。
若要缩短上述加热时间，下列措施可行的是（ ）
A．将金属杯换为陶瓷杯 B．增加线圈的匝数
C．取走线圈中的铁芯 D．将交流电源换成电动势更大的直流电源
13．（2024·温州期末）高达632米的上海中心大厦，在工程师的巧妙设计下，它能抵挡15级大风，
位于第126层的“电涡流摆设式调谐质量阻尼器”起到了关键作用。这款阻尼器由我国自主研
发，重达1000吨，在大厦受到风力作用摇晃时，阻尼器质量块由于惯性产生反向摆动，在质量
块下方圆盘状的永磁体与楼体地板正对，由于电磁感应产生涡流，从而使大厦减振减摆，其简化
示意图如图所示。下列关于该阻尼器的说法正确的是（ ）
5
学科网（北京）股份有限公司A．质量块下方相对的地板可以是导体也可以是绝缘体，对减振效果没有影响
B．阻尼器的振动频率取决于自身的固有频率
C．大厦受到风力作用摇晃时，阻尼器质量块的振动频率小于大厦的摇晃频率
D．地板随大厦摇晃时，在地板内产生涡流，使大厦摇晃的机械能最终转化为热能
考点三 互感和自感
14．（2024·江苏期末）如图1所示，大功率家用电器的插头常配备漏电保护装置，工作原理如图2所
示，其中“零序电流互感器”可视为闭合铁芯。正常用电时，火线和零线的电流等大反向；出现
漏电时，快速响应电路能够在毫秒级的时间内检测到漏电并触发断路器，使触头弹起从而自动切
断电源。下列说法中正确的是（ ）
A．漏电保护装置利用的原理是互感现象
B．图2中零线应该置于互感器的外面，否则无法正常使用
C．正常用电时，M和N两点之间没有电压
D．出现漏电时，M和N两点之间没有电压
15．（2024·怀柔期末）在如图所示的电路中， 和 是两个相同的灯泡。线圈L的自感系数足够
大，电阻可以忽略不计，下列说法正确的是（ ）
6
学科网（北京）股份有限公司A．闭合开关S时， 和 同时亮
B．闭合开关S时， 先亮， 逐渐变亮，稳定时亮度相同
C．断开开关S时， 闪亮一下再熄灭
D．断开开关S时，流过 的电流方向向左
16．（2024·广州期末）某同学为了观察断电自感现象，找来带铁芯线圈L、小灯泡A、开关S和电池
组E，用导线将它们连成如图电路。检查电路后，闭合开关S，小灯泡正常发光；再断开开关S，
小灯泡未能出现闪亮现象。你认为可能的原因是（ ）
A．线圈的电阻偏大 B．小灯泡的电阻偏大
C．电源的电动势偏小 D．线圈的自感系数偏大
17．（2024·扬州期末）如图所示是研究自感现象的电路图，L是自感系数很大的线圈，其直流电阻几
乎为零，两个灯泡A、B完全相同，下列说法正确的是（ ）
A．开关闭合瞬间，灯B不亮 B．电路稳定时，灯A、B一样亮
C．开关断开瞬间，流过灯B的电流向左 D．开关断开瞬间，灯A、B同时熄灭
18．（2024·威海期末）（多）如图所示的电路中，L为自感系数很大的线圈，其自身的电阻几乎为
0，A、B和C是三只相同的小灯泡，S为开关。下列说法正确的是（ ）
A．S闭合瞬间，A立即发光，B和C逐渐变亮
B．S断开后，A闪亮后熄灭，B逐渐熄灭，C立即熄灭
7
学科网（北京）股份有限公司C．S断开后，L中的磁场能转化为电能
D．S断开瞬间，A右端电势高于左端
19．（2024·泉州期末）（多）如图所示，a、b灯分别标有“3.6V，2.5W”和“3.6V，4.0W”，闭合开
关，调节R，能使a、b都正常发光。断开开关后重做实验，则（ ）
A．闭合开关，a将慢慢亮起来，b立即达到最亮
B．闭合开关，a、b立即达到最亮
C．断开开关，a逐渐熄灭，b灯闪亮一下再熄灭
D．断开开关，a、b都逐渐熄灭
20．（2024·宣城期末）（多）如图所示，某同学利用电压传感器来研究电感线圈工作时的特点。图
甲中三个灯泡完全相同，不考虑温度对灯泡电阻的影响。在闭合开关S的同时开始采集数据，当
电路达到稳定状态后断开开关。图乙是由传感器得到的电压u随时间t变化的图像。不计电源内
阻及电感线圈L的直流电阻。下列说法正确的是（ ）
A．开关S闭合瞬间，流经灯 和 的电流相等
B．开关S闭合瞬间至断开前，流经灯 的电流保持不变
C．开关S断开瞬间，灯 闪亮一下再熄灭
D．根据题中信息，可以推算出图乙中
21．（2024·西安期末）（多）在如图所示的电路中，L是自感系数足够大的线圈，它的电阻可忽略不
计， 和 是两个完全相同的小灯泡，下列说法正确的是（ ）
8
学科网（北京）股份有限公司A．当闭合开关S时， 、 同时亮，最后两灯一样亮
B．闭合开关S后， 亮后逐渐变暗， 亮后逐渐变亮
C．当断开开关S时，两灯同时熄灭
D．断开开关S时， 立即熄灭， 亮一下然后逐新熄灭
22．（2024·通化期末）如图所示装置中，平行导轨光滑、水平放置，cd杆原来静止。当ab杆做如下
哪种运动时，cd杆将向左移动（ ）
A．向左加速运动 B．向左减速运动
C．向右加速运动 D．向右匀速运动
23．（2024·黄冈期末）如图所示，置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在
铁芯上部的线圈A相连，套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，导轨上
有一根金属棒ab静止处在垂直于纸面向外的匀强磁场中，下列说法正确的是（ ）
A．圆盘顺时针加速转动时，ab棒将向右运动
9
学科网（北京）股份有限公司B．圆盘逆时针减速转动时，ab棒将向右运动
C．圆盘顺时针匀速转动时，ab棒将向右运动
D．圆盘逆时针加速转动时，ab棒将向右运动
24．（2024·南通期末）如图所示，用丝线将一个圆形金属板悬于O点，竖直虚线左边有垂直于纸面
向外的匀强磁场，而右边没有磁场，不计空气阻力，现将金属板从图示位置由静止释放，金属板
面在摆动过程中始终与磁场垂直．下列说法正确的是（ ）
A．金属板离开磁场时板内不产生感应电流，进入磁场时板内产生感应电流
B．板内始终不能产生感应电流，金属板摆动不会停止
C．金属板的摆动幅度逐渐减小，摆动一段时间后会停止
D．板内虽然能产生感应电流，但受到的安培力合力为零，故金属板摆动幅度不会改变
25．（2024·沙坪坝期末）如图甲所示，一个匝数 的圆形导体线圈，总电阻 ，在线圈内
存在面积为 且垂直线圈平面的匀强磁场区域，外电路中灯 、 的电阻始终为6Ω（可忽略
温度对电阻影响），L是自感系数很大、直流电阻可忽略的自感线圈。 时刻闭合开关S，同
时控制线圈内的磁感应强度B随时间t变化的规律如图乙（取垂直线圈平面向外的磁场方向为
正），则下列说法正确的是（ ）
A．0~8s通过灯L的电流方向始终为
B．若 时断开开关，灯 会立马熄灭
C．由于自感线圈的存在，灯 的亮度始终比灯 亮
D．2~4s内灯 产生的热量为3J
10
学科网（北京）股份有限公司26．（2024·宁波期末）如图所示，某同学利用电压传感器来研究电感线圈工作时的特点。图甲中三
个灯泡完全相同，不考虑温度对灯泡电阻的影响。在闭合开关S的同时开始采集数据，当电路达
到稳定状态后断开开关。图乙是由传感器得到的电压 随时间 变化的图像。不计电源内阻及电感
线圈 的电阻。下列说法正确的是（ ）
A．开关S闭合瞬间，流经灯 和 的电流相等
B．开关S闭合瞬间至断开前，流经灯 的电流保持不变
C．开关S断开瞬间，灯 闪亮一下再熄灭
D．根据题中信息，可以推算出图乙中
