【巩固练习】
一、选择题
1、学生实验用的0—3 V和0—15 V的两个量程的电压表上面一行刻度线有些模糊不清，而测量时又需要
用的是0—15 V这一量程，一位同学见到指针指在小量程的1.7 V处，那么你能帮助他判断被测电路的实
际电压是（ ）
A.3.4 V B.5.7 V C.7.5 V D.8.5 V
2、如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的
是（ ）
A.灯泡亮度不变，电压表示数变大 B.灯泡变亮，电压表示数变大
C.灯泡变暗，电压表示数变小 D.灯泡变暗，电压表示数变大

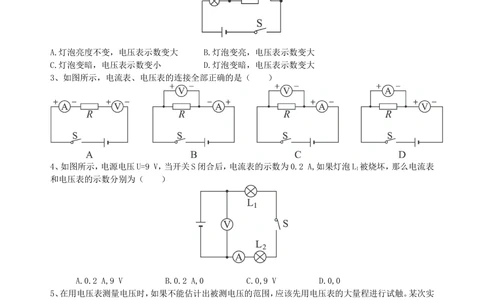

3、如图所示，电流表、电压表的连接全部正确的是（ ）
4、如图所示，电源电压U=9 V，当开关S闭合后，电流表的示数为0.2 A,如果灯泡L 被烧坏，那么电流表
1
和电压表的示数分别为（ ）
A.0.2 A,9 V B.0.2 A,0 C.0,9 V D.0,0
5、在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触。某次实
验中，只知道电压不超过安全电压，所用电压表如图所示。关于试触后的操作，下列说法中正确的是
（ ）
A.如果示数大于15 V，则需调换接线柱重新试触
B.如果示数大于15 V，则必须换用另一个量程更大的电压表
C.如果示数在3 V与15 V之间，则需调换接线柱重新试触
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
D.如果示数小于3 V，则必须换用另一个量程更小的电压表
6、小明按如图甲所示的电路进行实验，当开关闭合后，V 和V 的指针位置完全一样，如图乙所示。造成这
1 2
一现象的原因是（ ）
A.可能L 开路
1
B.可能L 短路
2
C.可能V 和V 所选量程不相同，L 短路
1 2 1
D.可能V 和V 所选量程不相同，电路各处完好
1 2
7、下面的几种说法中正确的是( )
A.比较铜丝和铁丝电阻的大小就看哪一根长，长的电阻就大
B.比较铜丝和铁丝电阻的大小就看谁的横截面积大，横截面积大的电阻就小
C.比较铜丝和铁丝电阻的大小就看谁的质量大，质量大的电阻越大
D.粗细和长短都相同，温度也相同的铜丝和铁丝相比较，铁丝的电阻大

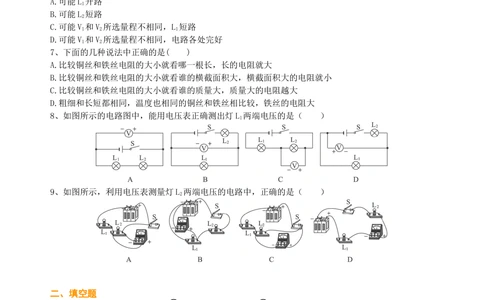

8、如图所示的电路图中，能用电压表正确测出灯L 两端电压的是（ ）
1
9、如图所示，利用电压表测量灯L 两端电压的电路中，正确的是（ ）
2
二、填空题
10、如图所示，闭合开关，电压表 的示数为8 V，电压表 示数为2.6 V，则灯L 两端电压为__________，
1
灯L 两端的电压为__________。
2
11、如图所示的滑动变阻器铭牌上标有“120 Ω 2 A”，则该变阻器的阻值变化范围是__________，“2
A”是它的__________，当P在A端时连入电路的电阻为__________；P在B端时接入电路的电阻为
__________；P在AB中点时接入电路的电阻为__________。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
12、如图是电压表的表头刻度盘，如使用3 V量程，则此时读数为__________；如使用15 V量程，则此时
读数为__________。
13、在如图所示的电路中，如果电压表V 的示数为9 V，V 的示数为3 V，则V 的示数是____________ V。
3 1 2
三、实验题

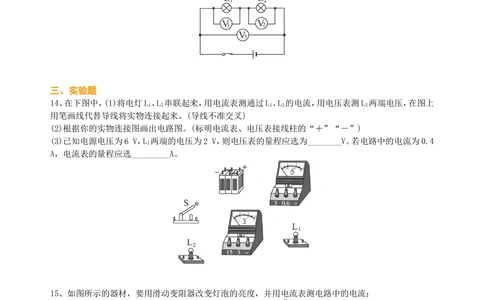

14、在下图中，(1)将电灯L、L 串联起来，用电流表测通过L、L 的电流，用电压表测L 两端电压，在图上
1 2 1 2 2
用笔画线代替导线将实物连接起来。(导线不准交叉)
(2)根据你的实物连接图画出电路图。(标明电流表、电压表接线柱的“＋”“－”)
(3)已知电源电压为6 V，L 两端的电压为2 V，则电压表的量程应选为________V。若电路中的电流为0.4
1
A，电流表的量程应选_________A。
15、如图所示的器材，要用滑动变阻器改变灯泡的亮度，并用电流表测电路中的电流：
(1)用实线把实物连接成实验电路。
(2)要使电流表示数增大，需向_________移动变阻器的滑片。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
16、小明想比较几种液体（盐水、碱溶液、酸溶液）的导电性能，设计了两种实验方案。
a) 组成如图甲所示装置，在烧杯中分别倒入同样深度的不同液体，比较灯泡的亮度。
b) 组成如图乙所示装置，在烧杯中分别倒入同样深度的不同液体，比较电流表的示数。
通过两种实验方案得到的现象如下表所示。
液体 盐水 碱溶液 酸溶液 液体 盐水 碱溶液 酸溶液
亮度 较亮 较亮 最亮 电流 较小 较大 最大

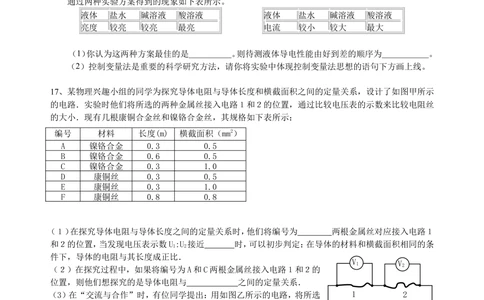

（1）你认为这两种方案最佳的是__________。则待测液体导电性能由好到差的顺序为___________。
（2）控制变量法是重要的科学研究方法，请你将实验中体现控制变量法思想的语句下方画上线。
17、某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示
的电路．实验时他们将所选的两种金属丝接入电路１和２的位置，通过比较电压表的示数来比较电阻丝
的大小．现有几根康铜合金丝和镍铬合金丝，其规格如下表所示：
编号 材料 长度(m) 横截面积（mm2）
A 镍铬合金 0.3 0.5
B 镍铬合金 0.6 0.5
C 镍铬合金 0.3 1.0
D 康铜丝 0.3 0.5
E 康铜丝 0.3 1.0
F 康铜丝 0.8 0.8
（１）在探究导体电阻与导体长度之间的定量关系时，他们将编号为 两根金属丝对应接入电路１
和２的位置，当发现电压表示数U:U 接近 时，可以初步判定：在导体的材料和横截面积相同的条
1 2
件下，导体的电阻与其长度成正比．
V 1 V 2
（２）在探究过程中，如果将编号为A和C两根金属丝接入电路１和２的
位置，则他们想探究的是导体电阻与 之间的定量关系．
（3）在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选 1 2
的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间
S R
的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系．
你认为他的实验方法合理吗？请说明理由。
甲
M N
A
S R
乙
第17题图
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
【答案与解析】
1、【答案】D
【解析】0—15 V的量程每大格为5 V，每小格是0.5 V；0—3 V的量程每大格为1 V，每小格为0.1 V,上
示数是对应的下示数的5倍，所以实际电压为1.7 V×5=8.5 V。
2、【答案】D
【解析】当滑片向右移动的过程中，滑动变阻器的电阻变大，总电阻就会变大，电路电流变小，灯泡就会
变暗，小灯泡两端的电压变小，电压表的示数就会变大。
3、【答案】C
【解析】电流表要串联在电路中，电压表要并联在电路中，都必须让电流从正接线柱流入，从负接线柱流
出。所以电流表、电压表连接全部正确的是C。
4、【答案】C
【解析】由图可知L、L 串联，当L 被烧坏时，通过它的电流为零，所以电流表的示数为零。L 烧坏前后，
1 2 1 1
电压表都是测电源电压，所以电压表的示数仍为9 V。
5、【答案】B
【解析】关于电表量程的选择，不知大小时选择大量程，可大可小时选择小量程，图中有0—3 V和0—15
V量程，若示数大于15 V，需换电压表。
6、【答案】D
【解析】若L 开路，V 没示数；若L 短路，V 没示数；若L 短路，V 和V 都测量L 两端电压,所用量程不
1 2 2 2 1 1 2 2
同时,指针位置不可能完全一样。综上所述，选项A、B、C都不正确。
7、【答案】D
【解析】导体电阻大小与导体的材料、长度、粗细和温度有关，而与质量无关，所以选项C是错误的。选
项A、B中只考虑了一种因素对电阻的影响，而忽略了其他因素对电阻的作用，所以选项A、B也是不对的。
正确选项是D。
8、【答案】B
【解析】要测L 两端电压，电压表应该跟L 并联，B、D两图符合这个要求，但是D中电压表的“＋”
1 1
“－”接线柱接反了，所以正确选项是B。
9、【答案】C
【解析】要测L 两端电压，电压表应该跟L 并联，观察图形可知A、C两图符合这个要求，但是A中电压
2 2
表的“＋”“－”接线柱接反了，所以正确选项是C。
10、【答案】2.6 V 5.4 V
【解析】L 和L 组成串联电路，电压表V 跟L、L 两灯并联，测两灯两端的总电压，电压表V 跟L 并
1 2 1 1 2 2 1
联，测L 两端的电压，灯L 两端的电压等于电压表V 的示数减去电压表V 的示数。
1 2 1 2
11、【答案】0—120 Ω 允许通过的最大电流 120 Ω 0 60 Ω
【解析】“120 Ω”为该变阻器的最大阻值，所以其阻值变化范围是0—120 Ω。“2 A”指它允许通过的最
大电流为2 A。P在A端时连入的电阻为120 Ω,P在B时接入电阻为零，P在AB中点时接入电阻为60 Ω。
12、【答案】 1.8 V 9 V
【解析】对电压表的读数要注意所选量程为0—3 V还是0—15 V。其次要清楚最小刻度为多少。本题中
使用3 V量程时，每小格的量程为0.1 V，所以读数为1.8 V。如使用15 V量程时，每小格的量程为0.5 V，
此时读数为9 V。
13、【答案】6
【解析】由图可知L、L 串联，V 测L 的电压，V 测L 的电压，V 测总电压，也就是L 和L 的合电压，
1 2 1 1 2 2 3 1 2
根据串联电路总电压等于各分电压之和可有U=U -U =9 V-3 V=6 V。
2 3 1
14、【答案】（1）实物图如下图所示
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
（2）电路图如下图所示
（3）0—15 0—0.6
15、【答案】
(1)实物图如图所示
（2）左
16、【答案】乙 酸溶液 碱溶液 盐水 同样深度的不同液体
17、【答案与解析】
(1)A,B(B,A) 1:2(2:1)
(2)A,C(D,E)
(3)不合理 要使通过导体的电流跟电阻成反比，则要使电压保持不变，将不同金属丝接入电路M,N
之间，M,N两端的电压不能保持不变。
