【巩固练习】
一、选择题
1、两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3:1，当温度上升
到40℃，它们的电阻之比是（横截面积变化不计）（ ）
A．大于3:1 B．等于3:1 C．小于3:1 D．等于1:3
2、将图中的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（ ）
A．a和b
B．a和c
C．c和d
D．b和d
2题图

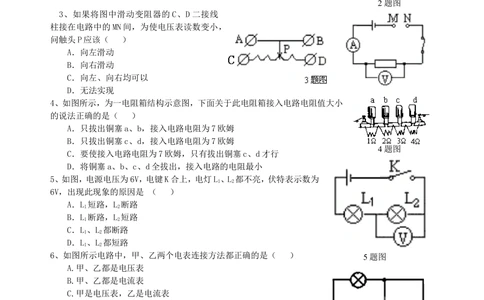

3、如果将图中滑动变阻器的C、D二接线
柱接在电路中的MN间，为使电压表读数变小，
问触头P应该（ ）
A．向左滑动
B．向右滑动
C．向左、向右均可以
D．无法实现
4、如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小
的说法正确的是（ ）
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
4题图
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
5、如图，电源电压为6V，电键K合上，电灯L、L 都不亮，伏特表示数为
1 2
6V，出现此现象的原因是 （ ）
A．L 短路，L 断路
1 2
B．L 断路，L 短路
1 2
C．L、L 都断路
1 2
D．L、L 都短路
1 2
6、如图所示电路中，甲、乙两个电表连接方法都正确的是（ ） 5题图
A.甲、乙都是电压表
B.甲、乙都是电流表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
7、某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了
两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的
电阻丝绕在相同的绝缘瓷管上制成的。其中R 的总电阻是200Ω,R 的
1 2
6题图
总电阻是5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法
中，能够既快又准确地使电流表指针指到要求位置的是（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
A.先调节R，使电流表指针指到要求位置附近，再调节R
1 2
B.先调节R，使电流表指针指到要求位置附近，再调节R
2 1
C.同时调节R 和R，使电流表指针指到要求位置
1 2
D.交替、反复调节R 和R ，使电流表指针指到要求位置
1 2

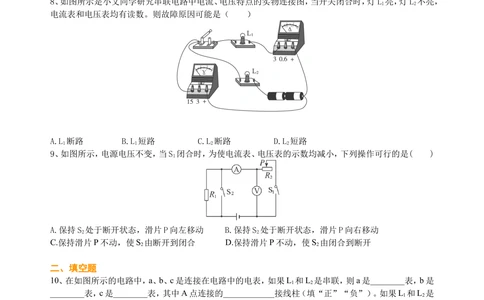

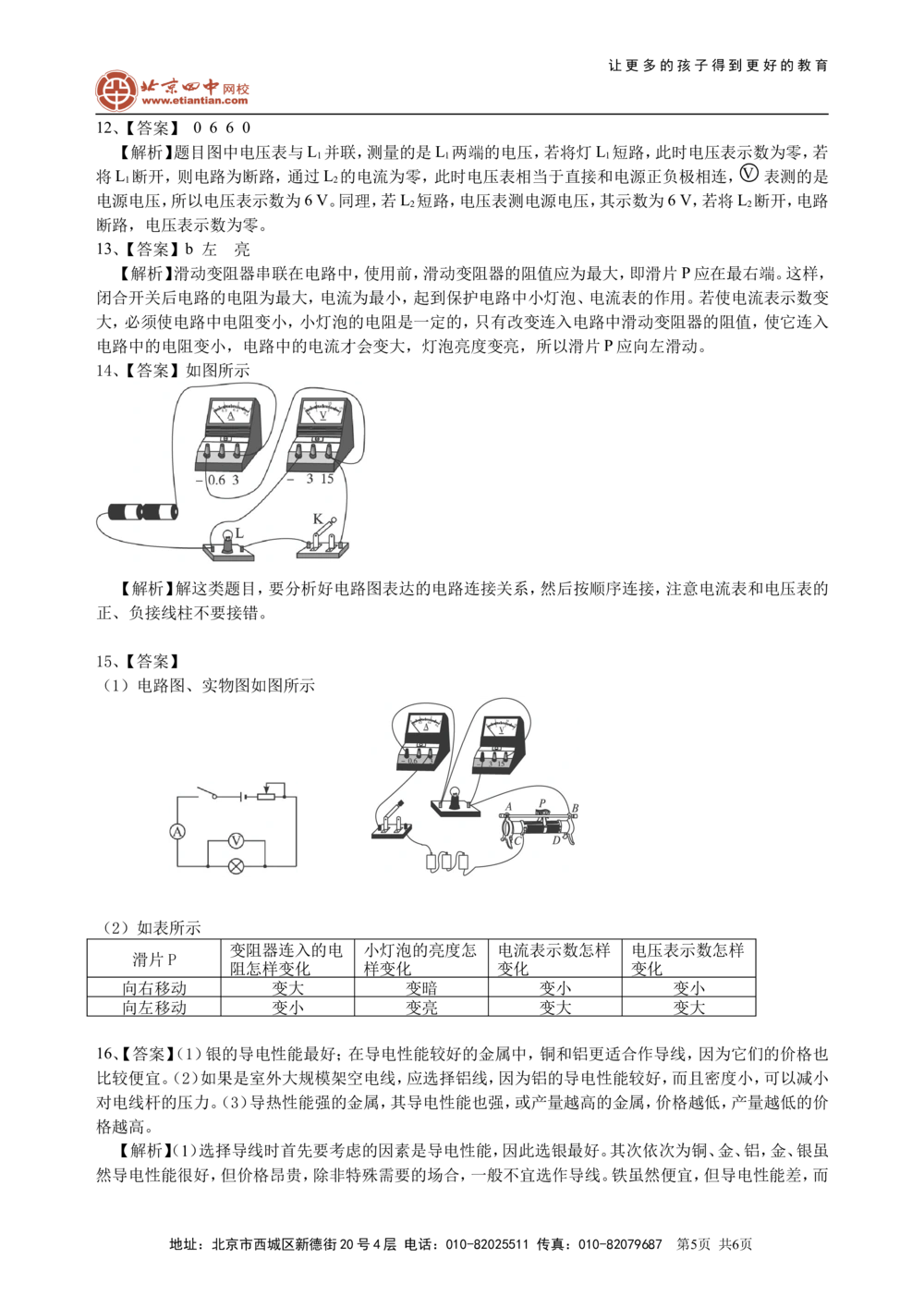

8、如图所示是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 亮，灯L 不亮，
1 2
电流表和电压表均有读数。则故障原因可能是（ ）
A.L 断路 B.L 短路 C.L 断路 D.L 短路
1 1 2 2
9、如图所示，电源电压不变，当S 闭合时，为使电流表、电压表的示数均减小，下列操作可行的是( )
1
A.保持S 处于断开状态，滑片P向左移动 B.保持S 处于断开状态，滑片P向右移动
2 2
C.保持滑片P不动，使S 由断开到闭合 D.保持滑片P不动，使S 由闭合到断开
2 2
二、填空题
10、在如图所示的电路中，a、b、c是连接在电路中的电表，如果L 和L 是串联，则a是________表，b是
1 2
________表，c是________表，其中A点连接的____________接线柱（填“正”“负”）。如果L 和L 是
1 2
并联，则a是________表，b是________表，c是________表，其中A点连接的____________接线柱。（填
“正”或者“负”）
11、并联电路的总电阻的倒数等于__________,若其中一个分电阻的阻值变大，则并联电路的总阻值
_________，如果在原电路的基础上再并联一个电阻，则并联电路的总电阻________。（填变大、变小、或
不变）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
12、如图所示，电源电压是6 V，L 与L 串联，若将L 短路， 的示数为_________V。若L 断开， 的示数
1 2 1 1
为__________V。若将L 短路， 的示数为_________V。若将L 断开， 的示数为_________V。
2 2
13、如图所示的电路中，开关S闭合前，滑动变阻器的滑片P应在__________端(填“a”或“b”)，滑片
向________端滑动，才能使电流表示数变大，此时灯泡亮度变_________(填“亮”或“暗”)。
三、实验题

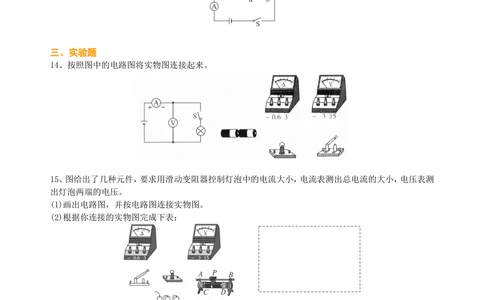

14、按照图中的电路图将实物图连接起来。
15、图给出了几种元件，要求用滑动变阻器控制灯泡中的电流大小，电流表测出总电流的大小，电压表测
出灯泡两端的电压。
(1)画出电路图，并按电路图连接实物图。
(2)根据你连接的实物图完成下表：
变阻器连入的电 小灯泡的亮度怎 电流表示数怎样 电压表示数怎样
滑片P
阻怎样变化 样变化 变化 变化
向右移动
向左移动
16、阅读下表中的内容，分析回答下面的问题:
密
全球年产 熔 导热性能（1 导电性能（1 市场价（万
金属 度/（kg·m
量/（t） 点/（℃） 最强，9最弱） 最强，9最弱） 元/吨）
－3）
铝 1 500×104 2.7×103 660 4 4 1.6
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育
铜 8 000×104 8.9×103 1 083 2 2 1.77
金 2×104 19.3×103 1 063 3 3 8 800
钢铁 430×104 7.9×103 1 540 8 7 0.22
铅 3 000×104 11.3×103 327 9 9 0.49
镍 800×104 8.9×103 1 453 7 6 10.3
银 8×104 10.5×103 961 1 1 136.5
(1)哪种金属的导电性能最好？在导电性能较好的金属中，你认为哪些更适宜作导线？为什么？
(2)如果是室外大规模架空电线，你认为选择哪种金属更合适？说明理由。
(3)通过分析上表中的各项指标，写出你发现的一条规律。

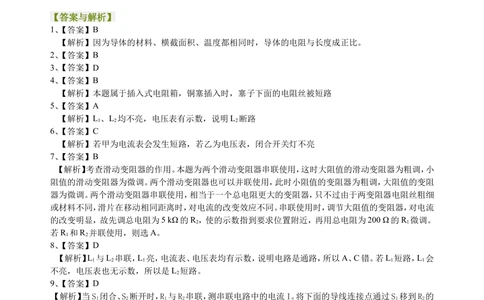

【答案与解析】
1、【答案】B
【解析】因为导体的材料、横截面积、温度都相同时，导体的电阻与长度成正比。
2、【答案】B
3、【答案】D
4、【答案】B
【解析】本题属于插入式电阻箱，铜塞插入时，塞子下面的电阻丝被短路
5、【答案】A
【解析】L、L 均不亮，电压表有示数，说明L 断路
1 2 2
6、【答案】C
【解析】若甲为电流表会发生短路，若乙为电压表，闭合开关灯不亮
7、【答案】B
【解析】考查滑动变阻器的作用。本题为两个滑动变阻器串联使用，这时大阻值的滑动变阻器为粗调，小
阻值的滑动变阻器为微调。两个滑动变阻器也可以并联使用，此时小阻值的变阻器为粗调，大阻值的变阻
器为微调。两个滑动变阻器串联使用，相当于一个总电阻更大的变阻器，只不过由于两变阻器电阻丝粗细
或材料不同，滑片在移动相同距离时，对电流的改变效应不同。串联使用时，调节大阻值的变阻器，对电流
的改变明显，故先调总电阻为5 kΩ的R ，使的示数指到要求位置附近，再用总电阻为200 Ω的R 微调。
2 1
若R 和R 并联使用，则选A。
1 2
8、【答案】D
【解析】L 与L 串联，L 亮，电流表、电压表均有示数，说明电路是通路，所以A、C错。若L 短路，L 会
1 2 1 1 1
不亮，电压表也无示数，所以是L 短路。
2
9、【答案】D
【解析】当S 闭合、S 断开时，R 与R 串联，测串联电路中的电流I。将下面的导线连接点通过S 移到R 的
1 2 1 2 1 2
右端，可看出测的是R 两端的电压U，U=U-U=U-IR，因电源电压U不变，若I减小，则U 增大；若I增大，
2 2 2 1 1 2
则U 减小，选项A、B均不行。S 闭合后，保持滑片P不动，为使电流变小，电路总电阻应变大，应断开S，此
2 1 2
时电压表由测电源电压变为测串联电路的一部分电压U，示数减小，选项D符合题意。事实上，当S 断开
2 2
时，的示数是 ，的示数为U=IR= ；当S 闭合时，的示数为I′= ，的示数为U′=U。
2 2 2 2
经比较可知，I＜I′,U＜U′，选项C不对。本题的正确选项是D。
2
10、【答案】电压 电流 电压 正 电流 电压 电流 负
11、【答案】各并联电阻倒数之和 变大 变小
【解析】部分电阻变大相当于增加导体的长度；并联电阻个数增加相当于增加导体的横截面积。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
12、【答案】 0 6 6 0
【解析】题目图中电压表与L 并联，测量的是L 两端的电压，若将灯L 短路，此时电压表示数为零，若
1 1 1
将L 断开，则电路为断路，通过L 的电流为零，此时电压表相当于直接和电源正负极相连， 表测的是
1 2
电源电压，所以电压表示数为6 V。同理，若L 短路，电压表测电源电压，其示数为6 V，若将L 断开，电路
2 2
断路，电压表示数为零。
13、【答案】b 左 亮
【解析】滑动变阻器串联在电路中，使用前，滑动变阻器的阻值应为最大，即滑片P应在最右端。这样，
闭合开关后电路的电阻为最大，电流为最小，起到保护电路中小灯泡、电流表的作用。若使电流表示数变
大，必须使电路中电阻变小，小灯泡的电阻是一定的，只有改变连入电路中滑动变阻器的阻值，使它连入
电路中的电阻变小，电路中的电流才会变大，灯泡亮度变亮，所以滑片P应向左滑动。
14、【答案】如图所示
【解析】解这类题目，要分析好电路图表达的电路连接关系，然后按顺序连接，注意电流表和电压表的
正、负接线柱不要接错。
15、【答案】
（1）电路图、实物图如图所示
（2）如表所示
变阻器连入的电 小灯泡的亮度怎 电流表示数怎样 电压表示数怎样
滑片P
阻怎样变化 样变化 变化 变化
向右移动 变大 变暗 变小 变小
向左移动 变小 变亮 变大 变大
16、【答案】（1）银的导电性能最好；在导电性能较好的金属中，铜和铝更适合作导线，因为它们的价格也
比较便宜。（2）如果是室外大规模架空电线，应选择铝线，因为铝的导电性能较好，而且密度小，可以减小
对电线杆的压力。（3）导热性能强的金属，其导电性能也强，或产量越高的金属，价格越低，产量越低的价
格越高。
【解析】（1）选择导线时首先要考虑的因素是导电性能，因此选银最好。其次依次为铜、金、铝，金、银虽
然导电性能很好，但价格昂贵，除非特殊需要的场合，一般不宜选作导线。铁虽然便宜，但导电性能差，而
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
且容易生锈，一般也不选作导线材料。因此，平常的导线材料大多选择铜或铝。（2）如果是室外大规模架
空电线，选铝比选铜更好，因为铝的密度只有铜的密度的三分之一不到，可以减小架设的难度，减小对电
线杆的压力，节省电线杆的个数和材料。（3）通过比较分析数据找出规律是目前流行的一种考查处理数据
能力的题目类型。分析时一般可以从以下两个方面来找：一是比较一组数据，观察数据的变化趋势，看有
什么规律；二是比较两组或几组数据，看这些数据之间有什么相关性。分析比较题表中的各项指标，可以
发现：导热性能强的金属，其导电性能也强；产量越高的金属，价格越低，产量越低的价格越高。
