2011年普通高等学校招生全国统一考试（广东卷）
理科综合（物理）
一、单项选择题：本大题共16小题，每小题4分，共64分。在每小题给出的四个选项中，只有一个选
项符合题目要求，选对的得4分，选错或不答的得0分。

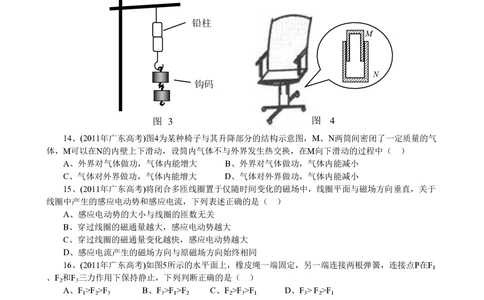

13、(2011年广东高考)如图3所示，两个接触面平滑的铅柱压紧后悬挂起来，下面的铅柱不脱落，主
要原因是（ ）
A、铅分子做无规则热运动 B、铅柱受到大气压力作用
C、铅柱间存在万有引力作用 D、铅柱间存在分子引力作用
铅柱
M
N
钩码
图 3 图 4
14、(2011年广东高考)图4为某种椅子与其升降部分的结构示意图，M、N两筒间密闭了一定质量的气
体，M可以在N的内壁上下滑动，设筒内气体不与外界发生热交换，在M向下滑动的过程中（ ）
A、外界对气体做功，气体内能增大 B、外界对气体做功，气体内能减小
C、气体对外界做功，气体内能增大 D、气体对外界做功，气体内能减小
15、(2011年广东高考)将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于
线圈中产生的感应电动势和感应电流，下列表述正确的是（ ）
A、感应电动势的大小与线圈的匝数无关
B、穿过线圈的磁通量越大，感应电动势越大
C、穿过线圈的磁通量变化越快，感应电动势越大
D、感应电流产生的磁场方向与原磁场方向始终相同
16、(2011年广东高考)如图5所示的水平面上，橡皮绳一端固定，另一端连接两根弹簧，连接点P在F
1
、F 和F 三力作用下保持静止，下列判断正确的是（ ）
2 3
A、F >F >F B、F >F >F C、F >F >F D、F > F >F
1 2 3 3 1 2 2 3 1 3 2 1
F
1
F
30 3
60 P
F 图 5
2
二、双项选择题：本大题共9小题，每小题6分，共54分。在每小题给出的四个选项中，有两个选项
符合题目要求，全部选对的得6分，只选1个且正确的得3分，有选错或不答的得0分。
17、(2011年广东高考)如图6所示，在网球的网前截击练习中，若练习者在球网正上方距地面H处，将
第1页 | 共5页球以速度v沿垂直球网的方向击出，球刚好落在底线上，已知底线到网的距离为L，重力加速度取g，将球
的运动视作平抛运动，下列表述正确的是（ ）
g 2H
A、球的速度v等于L B、球从击出至落地所用时间为
2H g
C、球从击球点至落地点的位移等于L D、球从击球点至落地点的位移与球的质量有关
v
L
H
图 6
18、(2011年广东高考)光电效应实验中，下列表述正确的是（ ）
A、光照时间越长光电流越大 B、入射光足够强就可以有光电流
C、遏止电压与入射光的频率有关 D、入射光频率大于极限频率才能产生光电子

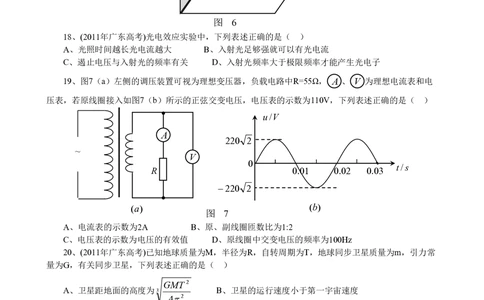

19、图7（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω， A 、 V 为理想电流表和电
压表，若原线圈接入如图7（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（ ）
u/V
A
220 2
~
V
0
t/s
R 0.01 0.02 0.03
220 2
(a) (b)
图 7
A、电流表的示数为2A B、原、副线圈匝数比为1:2
C、电压表的示数为电压的有效值 D、原线圈中交变电压的频率为100Hz
20、(2011年广东高考)已知地球质量为M，半径为R，自转周期为T，地球同步卫星质量为m，引力常
量为G，有关同步卫星，下列表述正确的是（ ）
GMT2
A、卫星距地面的高度为3 B、卫星的运行速度小于第一宇宙速度
42
Mm
C、卫星运行时受到的向心力大小为G D、卫星运行的向心加速度小于地球表面的重力加速度
R2
21、(2011年广东高考)图8为静电除尘机理的示意图，尘埃在电场中通过某种机制带电，在电场力的
作用下向集尘极迁移并沉积，以达到除尘目的，下列表述正确的是（ ）
A、到达集尘极的尘埃带正电荷 B、电场方向由集尘极指向放电极
C、带电尘埃所受电场力的方向与电场方向相同 D、同一位置带电荷量越多的尘埃所受电场力越大
第2页 | 共5页集尘极
放电极
带电尘埃
直流高压电源
图 8

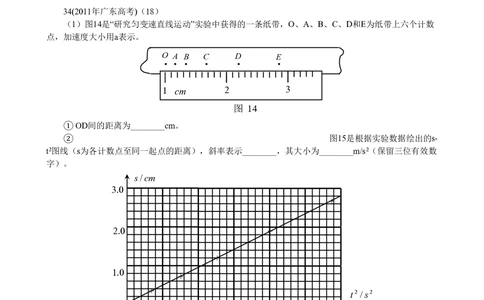

34(2011年广东高考)（18）
（1）图14是“研究匀变速直线运动”实验中获得的一条纸带，O、A、B、C、D和E为纸带上六个计数
点，加速度大小用a表示。
O A B C D E
1 cm 2 3
图 14
① OD间的距离为________cm。
② 图15是根据实验数据绘出的s-
t2图线（s为各计数点至同一起点的距离），斜率表示________，其大小为________m/s2（保留三位有效数
字）。
s/cm
3.0
2.0
1.0
t2 /s2
0.01 0.02 0.03 0.04 0.05 0.06
图 15
（2）在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V，0.6W），滑动变阻器，
多用电表，电流表，学生电源，开关，导线若干。
①
粗测小电珠的电阻，应选择多用电表________倍率的电阻档（请填写“×1”、“×10”或“×100”）；调零后，
将表笔分别与小电珠的两极连接，示数如图16，结果为________W。
第3页 | 共5页1K 50 2 0 00 100 5040 30 25 15 10 5 0 1 K ~ 52 5 ~ 50 V 0 0 000 200 0 WW 0 0 1 /~/V 0 0 V 0 0 5 0 0 . 5 5 1 4 002 0 1 30 120 2 A 400 5 1 .5 1 V 5 1 W 36 500 1 2 0 84200 5 0 2.5 2.5 55 5~. 2 0 005 2. 0 52 0
100 150
~ 0 5 1 0 0 2 4 0 3 6 0 4 2 0 00 O 10 F W 0 F 1K100101 1 2 ~ 0 . V 5 W 红
2 8 250 10 50
0 5500 mA 1 5 2 0 5 0 0
~V 0 1.5 2 2.51050250500 V
1
0.5
0 A V W 2.5
0 0 0.2 1A 0 2 .4 3 0.6
黑
0.6 3

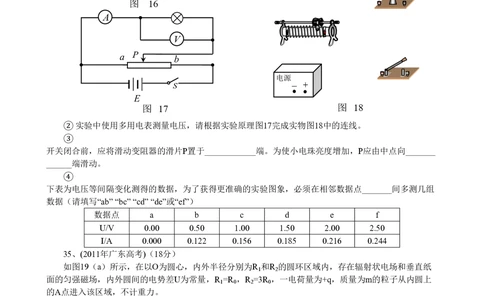

图 16
A
V
a P b
电源
S
E
图 17 图 18
② 实验中使用多用电表测量电压，请根据实验原理图17完成实物图18中的连线。
③
开关闭合前，应将滑动变阻器的滑片P置于____________端。为使小电珠亮度增加，P应由中点向_______
______端滑动。
④
下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点_______间多测几组
数据（请填写“ab” “bc” “cd” “de”或“ef”）
数据点 a b c d e f
U/V 0.00 0.50 1.00 1.50 2.00 2.50
I/A 0.000 0.122 0.156 0.185 0.216 0.244
35、(2011年广东高考)（18分）
如图19（a）所示，在以O为圆心，内外半径分别为R 和R 的圆环区域内，存在辐射状电场和垂直纸
1 2
面的匀强磁场，内外圆间的电势差U为常量，R =R ，R =3R ，一电荷量为+q，质量为m的粒子从内圆上
1 0 2 0
的A点进入该区域，不计重力。
（1）已知粒子从外圆上以速度v 射出，求粒子在A点的初速度v 的大小。
1 0
（2）若撤去电场，如图19（b），已知粒子从OA延长线与外圆的交点C以速度v 射出，方向与OA延
2
长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间。
（3）在图19（b）中，若粒子从A点进入磁场，速度大小为v ，方向不确定，要使粒子一定能够从外
3
圆射出，磁感应强度应小于多少？
R
2
O v A C
A 0
R
1 O 45
v
2
v
1
第4(页a) | 共5页 图 19 (b)36、(2011年广东高考)（18）
如图20所示，以A、B和C、D为端点的两半圆形光滑轨道固定于竖直平面内，一滑板静止在光滑水平
地面上，左端紧靠B点，上表面所在平面与两半圆分别相切于B、C，一物块被轻放在水平匀速运动的传
送带上E点，运动到A时刚好与传送带速度相同，然后经A沿半圆轨道滑下，再经B滑上滑板，滑板运动到
C时被牢固粘连，物块可视为质点，质量为m，滑板质量M=2m，两半圆半径均为R，板长l 6.5R，板
右端到C的距离L在R
