第二部分 通用技术（共 50 分）
一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个
是符合题目要求的，不选、多选、错选均不得分）

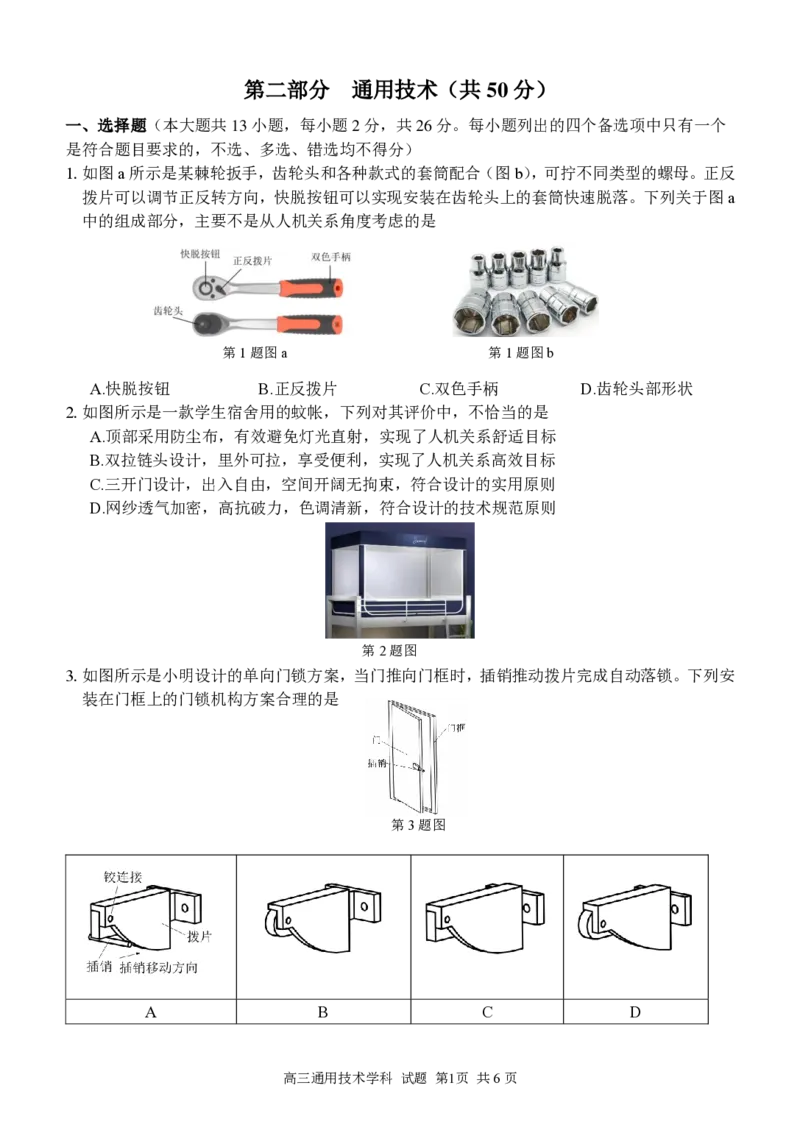

1.如图a所示是某棘轮扳手，齿轮头和各种款式的套筒配合（图b），可拧不同类型的螺母。正反
拨片可以调节正反转方向，快脱按钮可以实现安装在齿轮头上的套筒快速脱落。下列关于图a
中的组成部分，主要不是从人机关系角度考虑的是

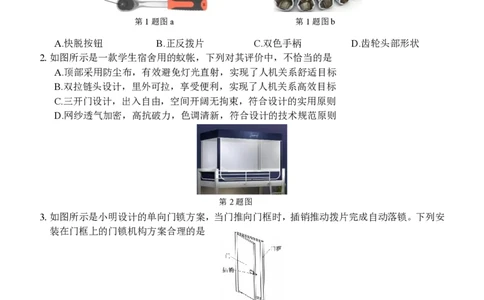

第1题图a 第1题图b
A.快脱按钮 B.正反拨片 C.双色手柄 D.齿轮头部形状
2.如图所示是一款学生宿舍用的蚊帐，下列对其评价中，不恰当的是
A.顶部采用防尘布，有效避免灯光直射，实现了人机关系舒适目标
B.双拉链头设计，里外可拉，享受便利，实现了人机关系高效目标
C.三开门设计，出入自由，空间开阔无拘束，符合设计的实用原则
D.网纱透气加密，高抗破力，色调清新，符合设计的技术规范原则
第2题图
3.如图所示是小明设计的单向门锁方案，当门推向门框时，插销推动拨片完成自动落锁。下列安
装在门框上的门锁机构方案合理的是
第3题图
A B C D

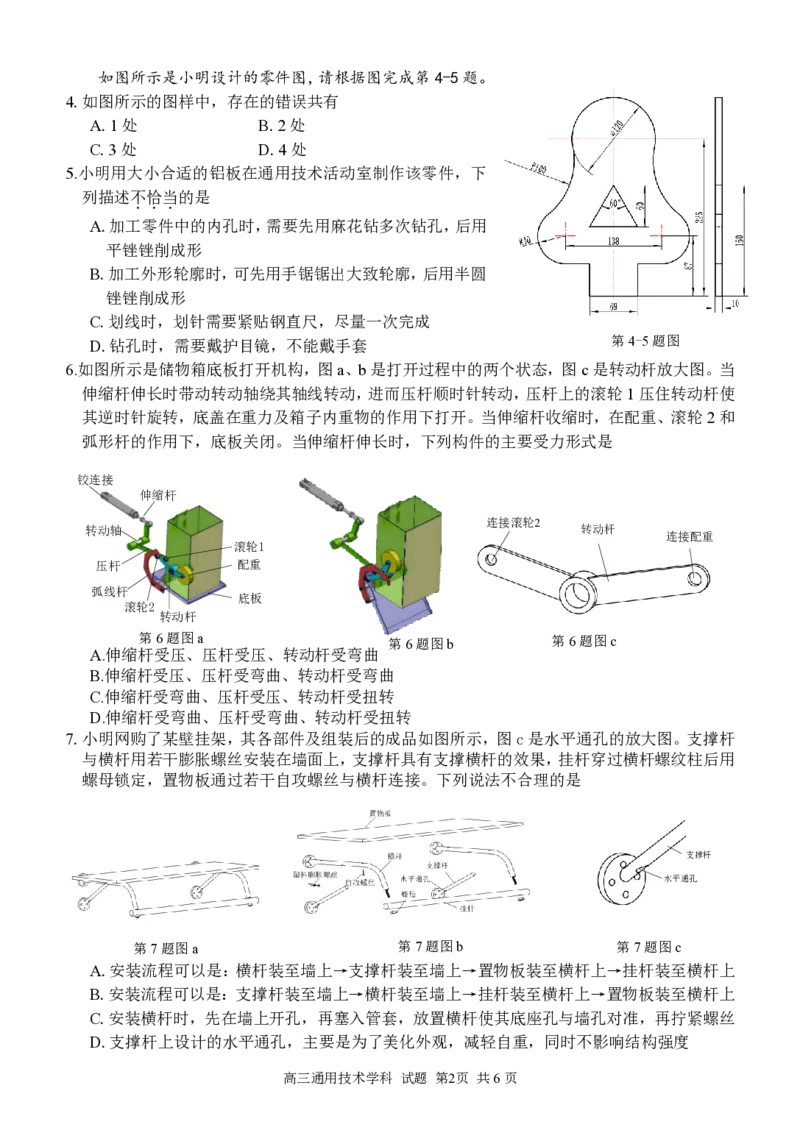

高三通用技术学科 试题 第1页 共6页如图所示是小明设计的零件图，请根据图完成第4-5题。
4.如图所示的图样中，存在的错误共有
A.1处 B.2处
C.3处 D.4处
5.小明用大小合适的铝板在通用技术活动室制作该零件，下
列描述不恰当的是
．．．
A.加工零件中的内孔时，需要先用麻花钻多次钻孔，后用
平锉锉削成形
B.加工外形轮廓时，可先用手锯锯出大致轮廓，后用半圆
锉锉削成形
C.划线时，划针需要紧贴钢直尺，尽量一次完成
D.钻孔时，需要戴护目镜，不能戴手套 第4-5题图

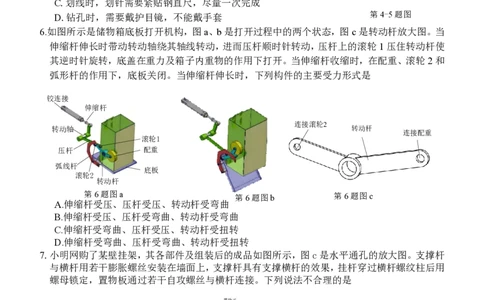

6.如图所示是储物箱底板打开机构，图a、b是打开过程中的两个状态，图c是转动杆放大图。当
伸缩杆伸长时带动转动轴绕其轴线转动，进而压杆顺时针转动，压杆上的滚轮1压住转动杆使
其逆时针旋转，底盖在重力及箱子内重物的作用下打开。当伸缩杆收缩时，在配重、滚轮2和
弧形杆的作用下，底板关闭。当伸缩杆伸长时，下列构件的主要受力形式是
铰连接
伸缩杆
连接滚轮2
转动轴 转转动动杆轴
连接配重
滚轮1
压杆 配重
弧线杆
底板
滚轮2
转动杆
第6题图a 第6题图b 第6题图c
A.伸缩杆受压、压杆受压、转动杆受弯曲
B.伸缩杆受压、压杆受弯曲、转动杆受弯曲
C.伸缩杆受弯曲、压杆受压、转动杆受扭转
D.伸缩杆受弯曲、压杆受弯曲、转动杆受扭转
7.小明网购了某壁挂架，其各部件及组装后的成品如图所示，图c是水平通孔的放大图。支撑杆
与横杆用若干膨胀螺丝安装在墙面上，支撑杆具有支撑横杆的效果，挂杆穿过横杆螺纹柱后用
螺母锁定，置物板通过若干自攻螺丝与横杆连接。下列说法不合理的是
支撑杆
水平通孔
第7题图a 第7题图b 第7题图c
A.安装流程可以是：横杆装至墙上→支撑杆装至墙上→置物板装至横杆上→挂杆装至横杆上
B.安装流程可以是：支撑杆装至墙上→横杆装至墙上→挂杆装至横杆上→置物板装至横杆上
C.安装横杆时，先在墙上开孔，再塞入管套，放置横杆使其底座孔与墙孔对准，再拧紧螺丝
D.支撑杆上设计的水平通孔，主要是为了美化外观，减轻自重，同时不影响结构强度

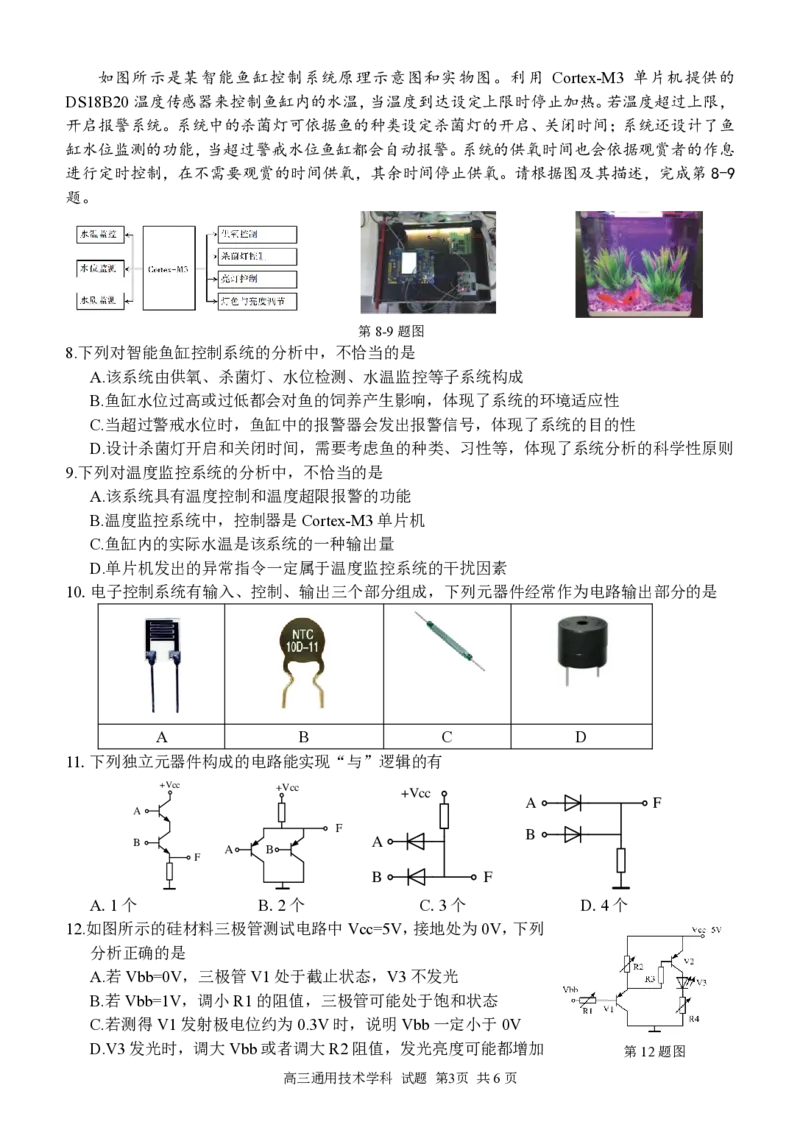

高三通用技术学科 试题 第2页 共6页如图所示是某智能鱼缸控制系统原理示意图和实物图。利用 Cortex-M3 单片机提供的
DS18B20温度传感器来控制鱼缸内的水温，当温度到达设定上限时停止加热。若温度超过上限，
开启报警系统。系统中的杀菌灯可依据鱼的种类设定杀菌灯的开启、关闭时间；系统还设计了鱼
缸水位监测的功能，当超过警戒水位鱼缸都会自动报警。系统的供氧时间也会依据观赏者的作息
进行定时控制，在不需要观赏的时间供氧，其余时间停止供氧。请根据图及其描述，完成第8-9
题。
第8-9题图
8.下列对智能鱼缸控制系统的分析中，不恰当的是
A.该系统由供氧、杀菌灯、水位检测、水温监控等子系统构成
B.鱼缸水位过高或过低都会对鱼的饲养产生影响，体现了系统的环境适应性
C.当超过警戒水位时，鱼缸中的报警器会发出报警信号，体现了系统的目的性
D.设计杀菌灯开启和关闭时间，需要考虑鱼的种类、习性等，体现了系统分析的科学性原则
9.下列对温度监控系统的分析中，不恰当的是
A.该系统具有温度控制和温度超限报警的功能
B.温度监控系统中，控制器是Cortex-M3单片机
C.鱼缸内的实际水温是该系统的一种输出量
D.单片机发出的异常指令一定属于温度监控系统的干扰因素

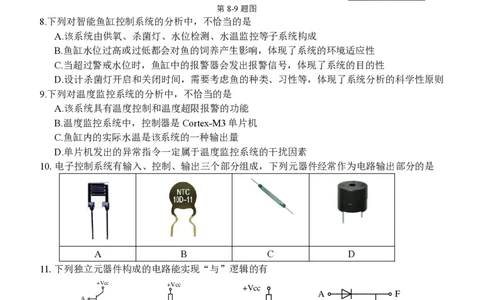

10.电子控制系统有输入、控制、输出三个部分组成，下列元器件经常作为电路输出部分的是
A B C D
11.下列独立元器件构成的电路能实现“与”逻辑的有
+Vcc +Vcc +Vcc
A F
A
F
B
B A
A B
F
B F
A.1个 B.2个 C.3个 D.4个
12.如图所示的硅材料三极管测试电路中Vcc=5V，接地处为0V，下列
分析正确的是
A.若Vbb=0V，三极管V1处于截止状态，V3不发光
B.若Vbb=1V，调小R1的阻值，三极管可能处于饱和状态
C.若测得V1发射极电位约为0.3V时，说明Vbb一定小于0V
D.V3发光时，调大Vbb或者调大R2阻值，发光亮度可能都增加 第12题图

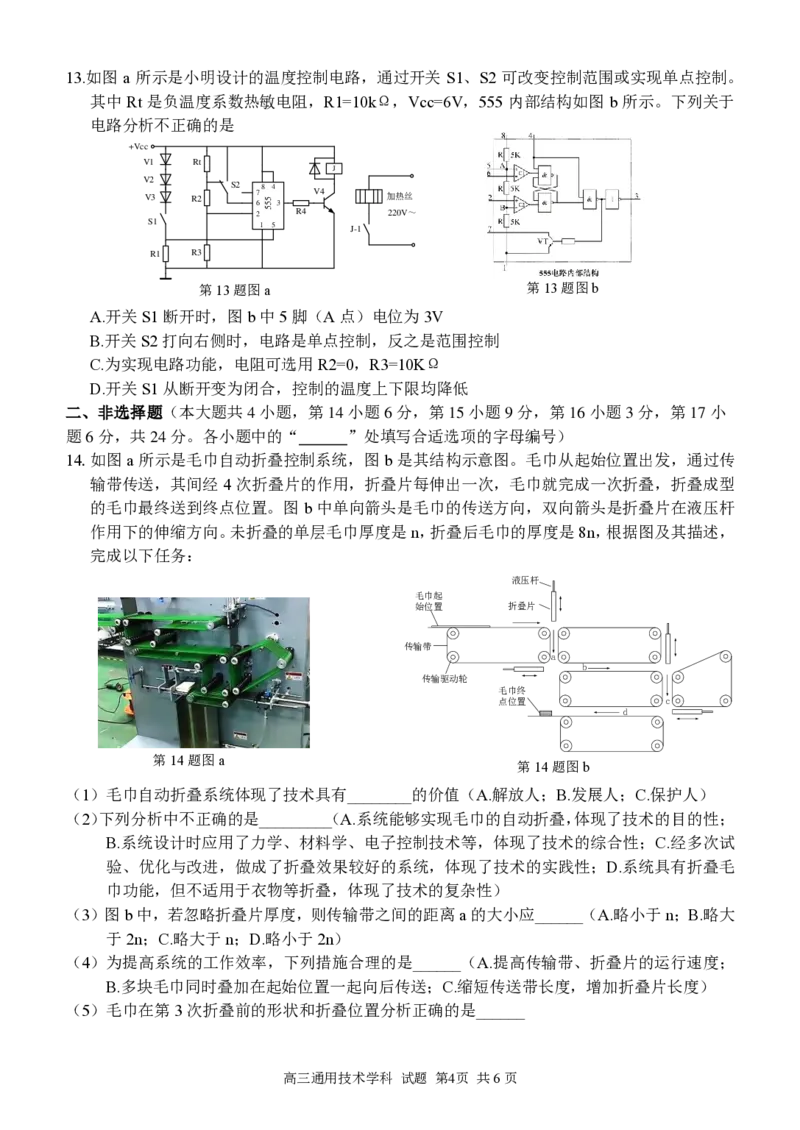

高三通用技术学科 试题 第3页 共6页13.如图 a 所示是小明设计的温度控制电路，通过开关 S1、S2 可改变控制范围或实现单点控制。
其中 Rt 是负温度系数热敏电阻，R1=10kΩ，Vcc=6V，555 内部结构如图 b 所示。下列关于
电路分析不正确的是
高三通用技术学科 试题 第4页 共6页
555
+Vcc
V1 Rt
J
V2
V3 R2 S2 7 6 8 4 3 V4 加热丝
2 R4 220V～
S1 1 5 J-1
R1 R3
第13题图a 第13题图b
A.开关S1断开时，图b中5脚（A点）电位为3V
B.开关S2打向右侧时，电路是单点控制，反之是范围控制
C.为实现电路功能，电阻可选用R2=0，R3=10KΩ
D.开关S1从断开变为闭合，控制的温度上下限均降低
二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小
题6分，共24分。各小题中的“ ”处填写合适选项的字母编号）

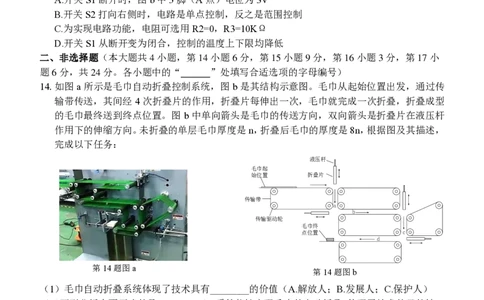

14.如图a所示是毛巾自动折叠控制系统，图b是其结构示意图。毛巾从起始位置出发，通过传
输带传送，其间经4次折叠片的作用，折叠片每伸出一次，毛巾就完成一次折叠，折叠成型
的毛巾最终送到终点位置。图b中单向箭头是毛巾的传送方向，双向箭头是折叠片在液压杆
作用下的伸缩方向。未折叠的单层毛巾厚度是n，折叠后毛巾的厚度是8n，根据图及其描述，
完成以下任务：
液压杆
毛巾起
始位置 折叠片
传输带
a
b
传输驱动轮
毛巾终
点位置 c
d
第14题图a
第14题图b
（1）毛巾自动折叠系统体现了技术具有________的价值（A.解放 人；B.发展人；C.保护人）
（2）下列分析中不正确的是_________（A.系统能够实现毛巾的自动折叠，体现了技术的目的性；
B.系统设计时应用了力学、材料学、电子控制技术等，体现了技术的综合性；C.经多次试
验、优化与改进，做成了折叠效果较好的系统，体现了技术的实践性；D.系统具有折叠毛
巾功能，但不适用于衣物等折叠，体现了技术的复杂性）
（3）图b中，若忽略折叠片厚度，则传输带之间的距离a的大小应______（A.略小于n；B.略大
于2n；C.略大于n；D.略小于2n）
（4）为提高系统的工作效率，下列措施合理的是______（A.提高传输带、折叠片的运行速度；
B.多块毛巾同时叠加在起始位置一起向后传送；C.缩短传送带长度，增加折叠片长度）

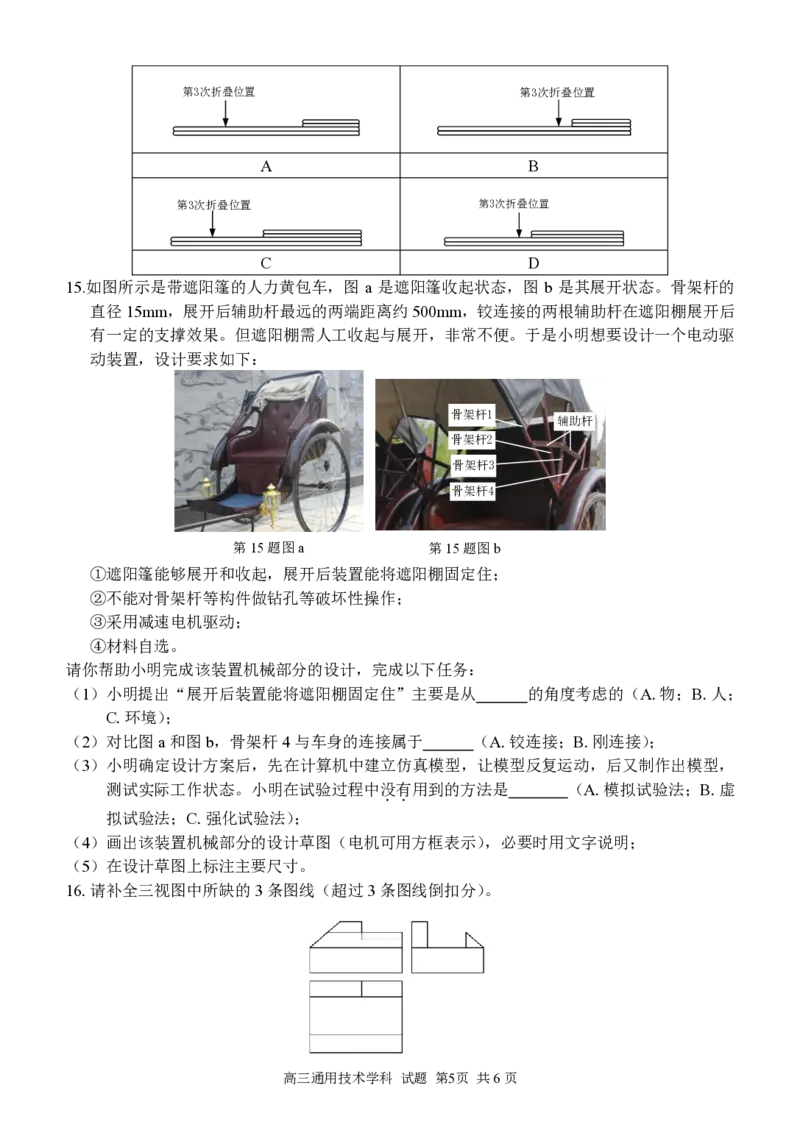

（5）毛巾在第3次折叠前的形状和折叠位置分析正确的是______第3次折叠位置 第3次折叠位置
A B
第3次折叠位置 第3次折叠位置
C D
15.如图所示是带遮阳篷的人力黄包车，图 a 是遮阳篷收起状态，图 b 是其展开状态。骨架杆的
直径15mm，展开后辅助杆最远的两端距离约500mm，铰连接的两根辅助杆在遮阳棚展开后
有一定的支撑效果。但遮阳棚需人工收起与展开，非常不便。于是小明想要设计一个电动驱
动装置，设计要求如下：
骨架杆1
辅助杆
骨架杆2
骨架杆3
骨架杆4
第15题图a 第15题图b
①遮阳篷能够展开和收起，展开后装置能将遮阳棚 固定住；
②不能对骨架杆等构件做钻孔等破坏性操作；
③采用减速电机驱动；
④材料自选。
请你帮助小明完成该装置机械部分的设计，完成以下任务：
（1）小明提出“展开后装置能将遮阳棚固定住”主要是从 的角度考虑的（A.物；B.人；
C.环境）；
（2）对比图a和图b，骨架杆4与车身的连接属于 （A.铰连接；B.刚连接）；
（3）小明确定设计方案后，先在计算机中建立仿真模型，让模型反复运动，后又制作出模型，
测试实际工作状态。小明在试验过程中没有用到的方法是 （A.模拟试验法；B.虚
．．
拟试验法；C.强化试验法）；
（4）画出该装置机械部分的设计草图（电机可用方框表示），必要时用文字说明；
（5）在设计草图上标注主要尺寸。
16.请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

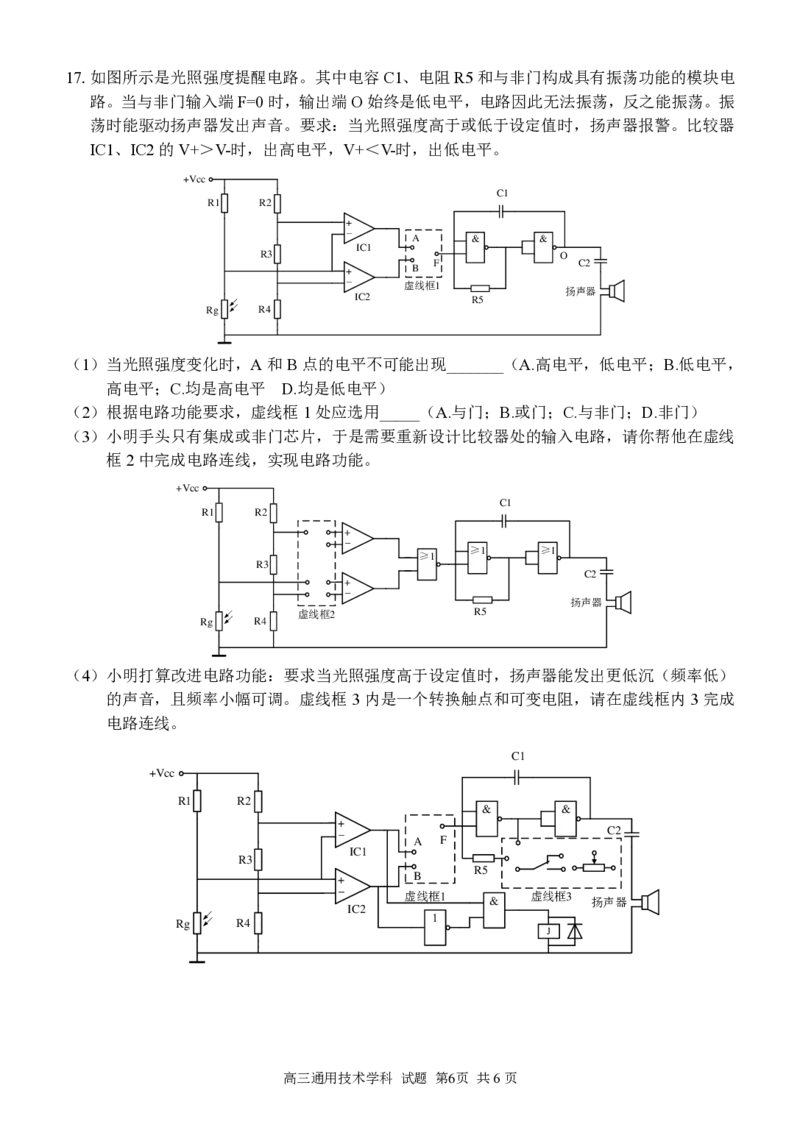

高三通用技术学科 试题 第5页 共6页17.如图所示是光照强度提醒电路。其中电容C1、电阻R5和与非门构成具有振荡功能的模块电
路。当与非门输入端F=0时，输出端O始终是低电平，电路因此无法振荡，反之能振荡。振
荡时能驱动扬声器发出声音。要求：当光照强度高于或低于设定值时，扬声器报警。比较器
IC1、IC2的V+＞V-时，出高电平，V+＜V-时，出低电平。
+Vcc
C1
R1 R2
+
_
A & &
IC1
R3 O
F C2
+ B
_
虚线框1
扬声器
IC2 R5
Rg R4
（1）当光照强度变化时，A和B点的电平不可能出现_______（A.高电平，低电平；B.低电平，
高电平；C.均是高电平 D.均是低电平）
（2）根据电路功能要求，虚线框1处应选用_____（A.与门；B.或门；C.与非门；D.非门）
（3）小明手头只有集成或非门芯片，于是需要重新设计比较器处的输入电路，请你帮他在虚线
框2中完成电路连线，实现电路功能。
+Vcc
C1
R1 R2
+
_
1 1
1
R3
C2
+
_
扬声器
虚线框2 R5
Rg R4
（4）小明打算改进电路功能：要求当光照强度高于设定值时，扬声器能发出更低沉（频率低）
的声音，且频率小幅可调。虚线框3内是一个转换触点和可变电阻，请在虚线框内3完成
电路连线。
C1
+Vcc
R1 R2
& &
+
_ C2
A F
IC1
R3
R5
+ B
_
虚线框1
&
虚线框3
扬声器
IC2
1
Rg R4
J
高三通用技术学科 试题 第6页 共6页
