2025环球网校一级建造师《机电工程管理与实务》考点精讲-第8讲
【课前学习建议】
本讲的学习内容如下：
1.吊装方法
①机电工程常用的吊装方法：了解各种吊装方法的特点，可以根据特点选取方法。
②了解设备吊装、结构件吊装、特种钢结构吊装。
2.吊装稳定性
①起重机械的失稳。
②吊装系统的失稳。
③吊装设备或构件的失稳。
需要重点掌握以上3种稳定性失稳的原因，及预防措施。同时需要区分3种情况，不要混淆。
可考查案例题目。
3.桅杆的稳定性：掌握缆风绳的设置要求。
4.地锚的种类及要求
①全埋式地锚。②活动式地锚。③利用已有建筑物作为地锚。
掌握各自的特点和使用要求，重点掌握利用已有建筑物作地锚，可考查案例分析题。
5.吊装方案的编制内容，包含：编8 制说明，工程概况，吊装工艺设计。
7
1
6.吊装方案实施。此部分内容变4 9动较大，根据课上老师讲解掌握。
8
3
【考点】吊装方法和吊装稳信定性要求（删减）（★★）
微
【真题分布数据统计】（系2014多/2018案/2019案）
联
1.吊装方法 题
押
准

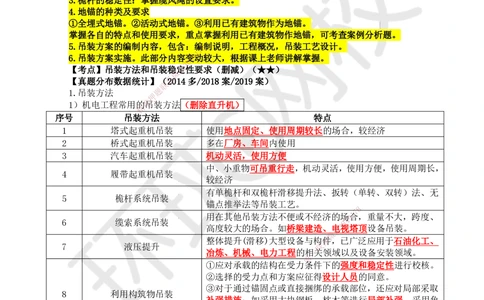

1）机电工程常用的吊装方法（删除直升机）
精
序号 吊装方法 特点
1 塔式起重机吊装 使用地点固定、使用周期较长的场合，较经济
2 桥式起重机吊装 多在厂房、车间内使用
3 汽车起重机吊装 机动灵活，使用方便
中、小重物可吊重行走，机动灵活，使用方便，使用周期长，
4 履带起重机吊装
较经济
有单桅杆和双桅杆滑移提升法、扳转（单转、双转）法、无
5 桅杆系统吊装
锚点推举法等吊装工艺。
8
7
用在其他吊装方法不便或不经济的场9 1合，重量不大，跨度、
6 缆索系统吊装 8 4
高度较大的场合。如桥梁建造、信电3视塔顶设备吊装。
微
整体提升(滑移)大型设备与构系件，已广泛应用于石油化工、
7 液压提升 联
冶炼、机械、电力工程的相一关领域以及设备安装领域。
唯
①应对承载的结构在受力条件下的强度和稳定性进行校核。
②选择的受力点和方案应征得设计人员的同意。
③对于通过锚固点或直接捆绑的承载部位，还应对局部采取
8 利用构筑物吊装
补强措施；如采用大块钢板、枕木等进行局部补强，采用角
钢或木方对梁或柱角进行保护。
④施工时，应设专人对受力点的结构进行监视。
通过搭设坡道，利用卷扬机、滑轮组等吊具将设备牵引并提
9 坡道法提升
升到基础上就位。
扳转法
扫码关注更多
第 1 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
无锚点推举法
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

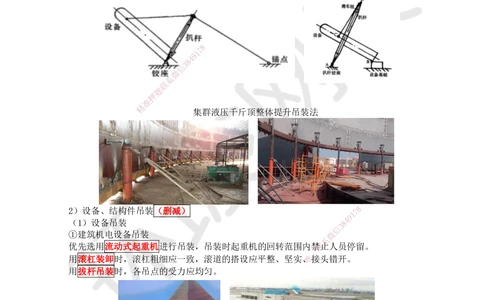

集群液压千斤顶整体提升吊装法
2）设备、结构件吊装（删减）
1
7 8
9
（1）设备吊装 8 4
信
3
①建筑机电设备吊装 微
系
优先选用流动式起重机进行吊装，吊装时起重机的回 转范围内禁联止人员停留。
一
用滚杠装卸时，滚杠粗细应一致，滚道的搭设应平整、 坚实、唯接头错开。
用拔杆吊装时，各吊点的受力应均匀。
②工业设备吊装
卧式设备吊装时，吊点间距宜大于设备长度的 1/3，并使用吊梁吊装。采用兜捆方式吊装时，应
对索具与设备的边缘棱角接触部位进行保护，并对设备进行保护。
扫码关注更多
第 2 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）特种钢结构吊装
①采用高空组装法吊装塔架时，其爬行桅杆必须经过设计确定。
②大跨度屋盖整体提升前，应矫正所有吊索铅直线垂直度，进行载重调试，各吊点水平高差不
超过2mm，进行试提升。

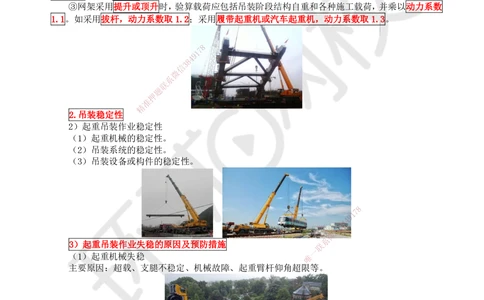

③网架采用提升或顶升时，验算载荷应包括吊装阶段结构自重和各种施工载荷，并乘以动力系数
1.1。如采用拔杆，动力系数取1.2；采用履带起重机或汽车起重机，动力系数取1.3。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.吊装稳定性
2）起重吊装作业稳定 性
（1）起重机械的稳定性。
（2）吊装系统的稳定性。
（3）吊装设备或构件的稳定性 。
8
1
7
9
8
4
信
3
微
系
3）起重吊装作业失稳的原因及预防措施 联
一
（1）起重机械失稳 唯
主要原因：超载、支腿不稳定、机械故障、起重臂杆仰角超 限等。
预防措施：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格机械检查；起
重臂杆仰角最大不超过78°，最小不低于45°。
扫码关注更多
第 3 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）吊装系统的失稳
主要原因：多机吊装的不同步；不同起重能力的多机吊装荷载分配不均；多动作、多岗位指挥协
调失误，桅杆系统缆风绳、地锚失稳。
8
1
7
9

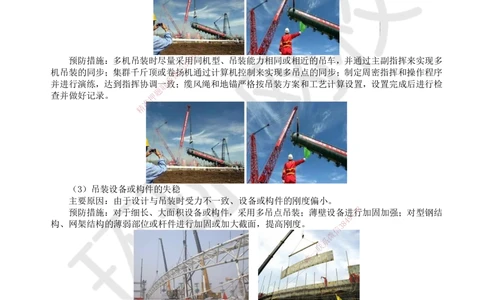

预防措施：多机吊装时尽量采8用4同机型、吊装能力相同或相近的吊车，并通过主副指挥来实现多
3
信
机吊装的同步；集群千斤顶或卷微扬机通过计算机控制来实现多吊点的同步；制定周密指挥和操作程序
系
并进行演练，达到指挥协调一联致；缆风绳和地锚严格按吊装方案和工艺计算设置，设置完成后进行检
题
查并做好记录。 押
准
精
（3）吊装设备或构件的失稳
主要原因：由于设计与吊装时受力不一致 、设备或构件的刚度偏小。
8
预防措施：对于细长、大面积设备或构件，采 用多吊点吊装；薄壁设备进
1
7行加固加强；对型钢结
9
构、网架结构的薄弱部位或杆件进行加固或加大截 面 ，提高刚度。
信
3 8
4
微
系
联
一
唯
4）桅杆的稳定性
（1）缆风绳的设置要求
直立单桅杆顶部缆风绳的设置宜为 6～8 根，对倾斜吊装的桅杆应加设后背主缆风绳，后背主缆
风绳的设置数量不应少于 2根。
扫码关注更多
第 4 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）缆风绳与地面的夹角宜为 30°，最大不超过 45°；直立单桅杆各相邻缆风绳之间的水平夹
角不得大于 60°。
（3）缆风绳应设置防止滑车受力后产生扭转的设施。
（4）需要移动的桅杆应设置备用缆风绳。
5）地锚的种类及要求
（1）地锚的种类
①全埋式地锚。
②活动式地锚。
8
③利用已有建筑物作为地锚。 1 7
9
4
8
3
信
微
系
联
题
押
准
精
①全埋式地锚。或称埋入式地锚，是将横梁横卧在按一定要求挖好的坑底，将钢丝绳拴接在横梁
上，并从坑前端的槽中引出，埋好 后回填土壤并夯实即成。全埋式地锚可以承受较大的拉力，适合于
重型吊装。
8
1
7
9
8
4
信
3
微
系
联
一
唯
②活动式地锚。是在一钢质托排上压放块状重物如钢锭、 条 石等组成，钢丝绳拴接于托排上。这
种地锚一般承受的力不大，重复利用率高，适合于改、扩建工程。
③利用已有建筑物作为地锚。在利用已有建筑物前，必须获得建筑物设计单位的书面认可。使用
时应对基础、柱子的棱角进行保护。
扫码关注更多
第 5 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
地锚分类 应用
全埋式地锚 承受较大的拉力，适合于重型吊装
活动式地锚 承受的力不大，重复利用率高，适合于改、扩建工程
建筑物作地锚 必须获得建筑物设计单位的书面认可。使用时应对基础、柱子的棱角进行保护。
（2）地锚设置和使用要求
①地锚结构形式应根据受力条件和施工地区的地质条件设计和选用。地锚的制作和设置应按吊装
专项施工方案的规定计算校核。 7 8
1
9
②埋入式地锚基坑的前方，缆风8 4绳受力方向坑深 2.5倍的范围内不应有地沟、线缆、地下管道等。
3
信
③埋入式地锚在回填时，应微用净土分层夯实或压实，回填的高度应高于基坑周围地面 400mm以上，
系
且不得浸水。地锚设置完成联后应做好隐蔽工程记录。
题
④埋入式地锚设置完押成后，受力绳扣应进行预拉紧。
准
3.桅杆使用的要求精与稳定性校核
1）桅杆使用的要求
（1）桅杆的使用应执行 桅杆使用说明书的规定，不得超载使用。
（2）桅杆组装应执行使用 说明书的规定，桅杆组装的直线度应小于其长度的 1/1000，且总偏差
不应超过 20mm。
（3）桅杆基础应根据桅杆载荷及桅杆竖立位置的地质条件及周围地下情况设计。
（4）采用倾斜桅杆吊装设备时，其 倾斜度不得超过 15°。
（5）当两套起吊索、吊具共同作用于一 个吊点时，应加平衡装置并进行平衡监测。
（6）吊装过程中，应对桅杆结构的直线度 进行监测。 8
1
7
【课中知识拓展】
8
4 9
桅杆稳定性校核的基本步骤 信
3
微
进行受力分析与内力计算；查算桅杆的截面特性数据 ；计算桅杆长系细比；查得轴心受压稳定系数，
联
进行稳定性计算。
唯
一
【例题·案例节选】【2014】
【问题】根据背景，指出压缩机吊装可能出现哪些方面的吊装作业失稳？
【参考答案】起重机吊装失稳主要包括三个方面：起重机械失稳、吊装系统失稳、吊装设备或构
件的失稳。
【例题·案例节选】【2018】
【背景资料】
设备水平运输时，使用混凝土结构柱做牵引受力点，并绘制了设备水平运输示意图（如图所示），
报监理及建设单位后被否定。
扫码关注更多
第 6 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【问题】
设备运输方案被监理和建设单位否定的原因何在？如何改正？
【参考答案】
设备运输方案被监理和建设单位否定的原因和改正措施如下：
（1）设备的牵引绳不能直接绑扎在混凝土结构柱上，应在混凝土柱四角使用木方（或钢板）保
护；
（2）牵引绳采用结构柱为受力点，必须获得建筑物设计单位的书面认可。
8
7
【考点】吊装方案的编制与实施1（修改，同2022）（★）
9
4
8
【真题分布数据统计（】2012案3/2013案/2015案/2017多/2019多/2020案/2021案/2023案/2024
信
微
案）
系
联
2.吊装方案的编制内容题（施工方案具体的一种）
押
准
精
8
1
7
9
信
3
8
4
2.吊装方案的编制内容 微
系
1）编制说明 联
一
2）工程概况 唯
3）吊装工艺设计
（1）施工工艺
（2）吊装参数表
（3）机具。
（4）吊点及加固。
（5）工艺图（吊装平、立面布置图）
（6）地锚施工图。
（7）吊装作业区域地基处理措施。
扫码关注更多
第 7 页 共 9 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）吊装参数表：设备规格尺寸、设备总重量、吊装总重量、重心标高、吊点方位及标高等。
若采用分段吊装，应注明设备分段尺寸、分段重量。（2019多、2024案）
【例题▪多选】设备吊装工艺设计中，吊装参数表的上要内容包括（ ）。【2022】
A.设备规格尺寸
B.设备重心位置 8
7
1
9
C.设备就位标高 4
8
3
信
D.设备吊装重量
微
系
E.设备运输线路
联
题
【答案】AD 押
准
【例题·案例节选精】【2024】
【问题】2.风电机组 中的机舱吊装前应计算哪些主要参数？
3.吊装方案的实施（修 改）
1）吊装方案审批和变更
2）吊装组织机构
3）吊装方案交底
4）吊装过程检查
5）试验和试吊
6）吊装就位和收尾
8
4）吊装过程检查 1
7
9
8
4
（1）从吊装准备工作开始到吊装结束，重要的施 工作业均应在检查信人3员的监督下进行。
微
（2）检查工作贯彻吊装全过程，对重要的技术环节 和涉及吊装安系全的重大技术措施，应按有关
联
要求逐项检查，项项通过。隐蔽工程如埋置式地锚的施工，吊装场一地的地基处理、夯实、加固等，应
唯
在检查人员的监督下实施，并填写隐蔽工程记录。
（3）吊装机械和机索具应在对其进行检查并确认合格后方可进入安装位置。吊装机械和机索具
除检查完好状态外，还应对其设置是否规范进行检查。
5）试验和试吊
（1）在重大设备吊装前，应对新设计制作的桅杆等吊装机械、自制的吊梁、吊具等机具进行起
重能力试验，以确定其最大负荷能力。如埋置式地锚的拉力试验、基础的承压试验、卷扬机的运转和
制动试验等。
（2）试吊的时间不宜过长，一般控制在10min左右。试吊时设备离开地面的距离不应超过100mm。
试吊后要对各吊装机索具进行一次全面检查。对所发生的异常情况，应采取措施加以解决，必要时应
再进行一次试吊。
【总结】
