第四章 建设工程进度管理

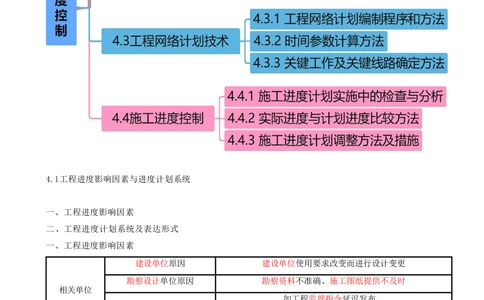

4.1工程进度影响因素与进度计划系统
一、工程进度影响因素
二、工程进度计划系统及表达形式
一、工程进度影响因素
建设单位原因 建设单位使用要求改变而进行设计变更
勘察设计单位原因 勘察资料不准确、施工图纸提供不及时
相关单位
如工程监理指令延迟发布、
影响 工程监理单位原因
进场材料设备重质量检查不及时
材料、设备供应单位原因 如材料、设备及构配件等供应有差错
有关协作 有关协作部门原因 如配合不够或支持力度不够
部门及社
会环境影 社会环境原因 节假日交通、临时停水停电断路、经济制裁
响
自然条件影响 复杂工程地质条件、不明的水文气象条件、地下埋藏文物的保护施工 施工技 施工方案、施工工艺或施工安全措施不当；特殊材料及新材料的不合理使用
单位 术因素 ；施工设备不配套，选型失当或有故障；不成熟的技术应用等
自身 组织管 计划安排不周密，组织协调不力，导致停工待料、相关作业脱节；指挥不力，使
影响 理因素 各专业、各施工过程之间交接配合不顺畅等等
二、工程进度计划系统及表达形式

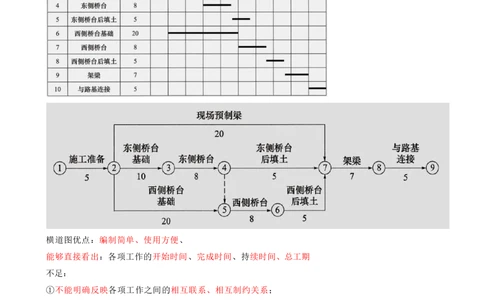

横道图优点：编制简单、使用方便、
能够直接看出：各项工作的开始时间、完成时间、持续时间、总工期
不足：
①不能明确反映各项工作之间的相互联系、相互制约关系；
②不能反映影响工期的关键工作和关键线路；
③不能反映工作所具有的机动时间（时差）；
④不能反映工程费用与工期之间的关系，因而不便于施工进度计划的优化。特别是对于大型工程项目，
因其工作构成及逻辑关系复杂、无法利用计算机来进行计算分析。
与横道计划相比，网络计划具有以下特点：
①能够明确表达各项工作之间的先后顺序关系(也即逻辑关系),这对于分析进度计划执行中各项工作之间的
相互影响非常重要。
②能够通过时间参数计算，找出影响工期的关键工作和关键线路，有利于施工进度控制中抓主要矛盾，确保
施工总进度目标的实现。③能够通过时间参数计算，确定各项工作的机动时间(也即时差),有利于施工进度管理中挖掘潜力，还可用
来优化网络计划。
④能够利用项目管理软件进行计算、优化和调整，实现对施工进度的动态控制。正是由于网络计划的这一特
点，使其成为最有效的进度控制方法。
不足之处：不像横道计划那么简单明了、形象直观。
4.2流水施工进度计划
一、流水施工特点及表达形式
二、流水施工参数
三、流水施工基本形式
一、流水施工特点及表达形式

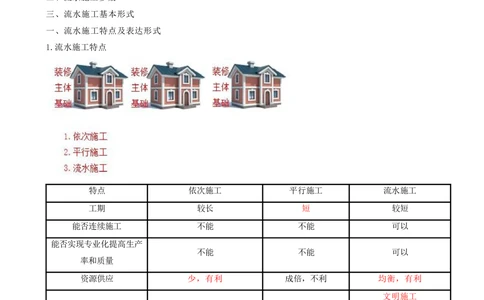

1.流水施工特点
特点 依次施工 平行施工 流水施工
工期 较长 短 较短
能否连续施工 不能 不能 可以
能否实现专业化提高生产
不能 不能 可以
率和质量
资源供应 少，有利 成倍，不利 均衡，有利
文明施工
现场的组织管理 一个队伍有利 多个队伍不利
科学管理
【例题】建设工程采用依次施工方式组织施工的特点有()。
A.没有充分利用工作面且工期较长
B.劳动力及施工机具等资源得到均衡使用
C.按专业成立的工作队不能连续作业
D.单位时间内投入的劳动力、机具和材料增加
E.施工现场的组织和管理比较复杂
答案：AC解析：(1)没有充分利用工作面进行施工，工期较长；
(2)如果按专业组建工作队，则各专业工作队不能连续作业，工作出现间歇，劳动力和施工机具等资源无
法均衡使用；
(3)如果由一个工作队完成全部施工任务，则不能实现专业化施工，不利于提高劳动生产率和工程质量；
(4)单位时间内投入劳动力、施工机具等资源量较少，有利于资源供应的组织；
(5)只有一个工作队进行施工作业，施工现场的组织管理比较简单。
【例题】与依次施工、平行施工相比，流水施工方式的特点有（）。
A.施工现场组织简单
B.有利于实现专业化施工
C.相邻工作队的开工时间能最大限度的搭接
D.单位时间内投入的资源量较为均衡
E.施工工期最短
答案：BCD
解析：
(1)尽可能利用工作面进行施工，工期较短；
(2)各工作队实现专业化施工，有利于提高施工技术水平和劳动效率，也有利于提高工程质量；
(3)专业工作队能够连续施工，同时使相邻专业工作队之间能够最大限度地进行搭接作业；
(4)单位时间内投入的劳动力、施工机具等资源较为均衡，有利于资源供应的组织；
(5)为施工现场的文明施工和科学管理创造了有利条件。

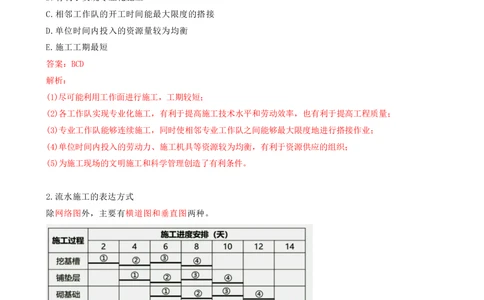

2.流水施工的表达方式
除网络图外，主要有横道图和垂直图两种。横道图优点：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便。
垂直图表达流水施工的优点是：
施工过程及其先后顺序表达清楚，
不仅时间和空间状况形象直观，
而且斜向进度线的斜率还可直观反映各施工过程的进展速度。
二、流水施工参数
施工过程数 （1）施工过程数：也叫施工工序。通常用“n”表示。
工艺
（2）流水强度（流水能力或生产能力）：指流水施工的某施工过程（
参数 流水强度
专业工作队）在单位时间内所完成的工程量。
工作面 -
空间
指组织流水施工时，将拟建工程在平面上划分成若干个劳动量相等或大
参数 施工段数
致相等的施工区段。通常用“m”表示。
是指某一个专业工作队在一个施工段上的施工时间。表明流水施工的速
度和节奏性。流水节拍小，其流水速度快，节奏感强；反之则相反；流
流水节拍：
水节拍决定着单位时间的资源供应量，同时，流水节拍也是区别流水施
时间 工组织方式的特征参数。
参数 是指两个相邻专业工作队相继开始施工的最小间隔时间。流水步距的数
流水步距（K） 目取决于参加流水的施工过程数。如果施工过程数为n个，则流水步距
总数为n-1个；
流水施工工期 -

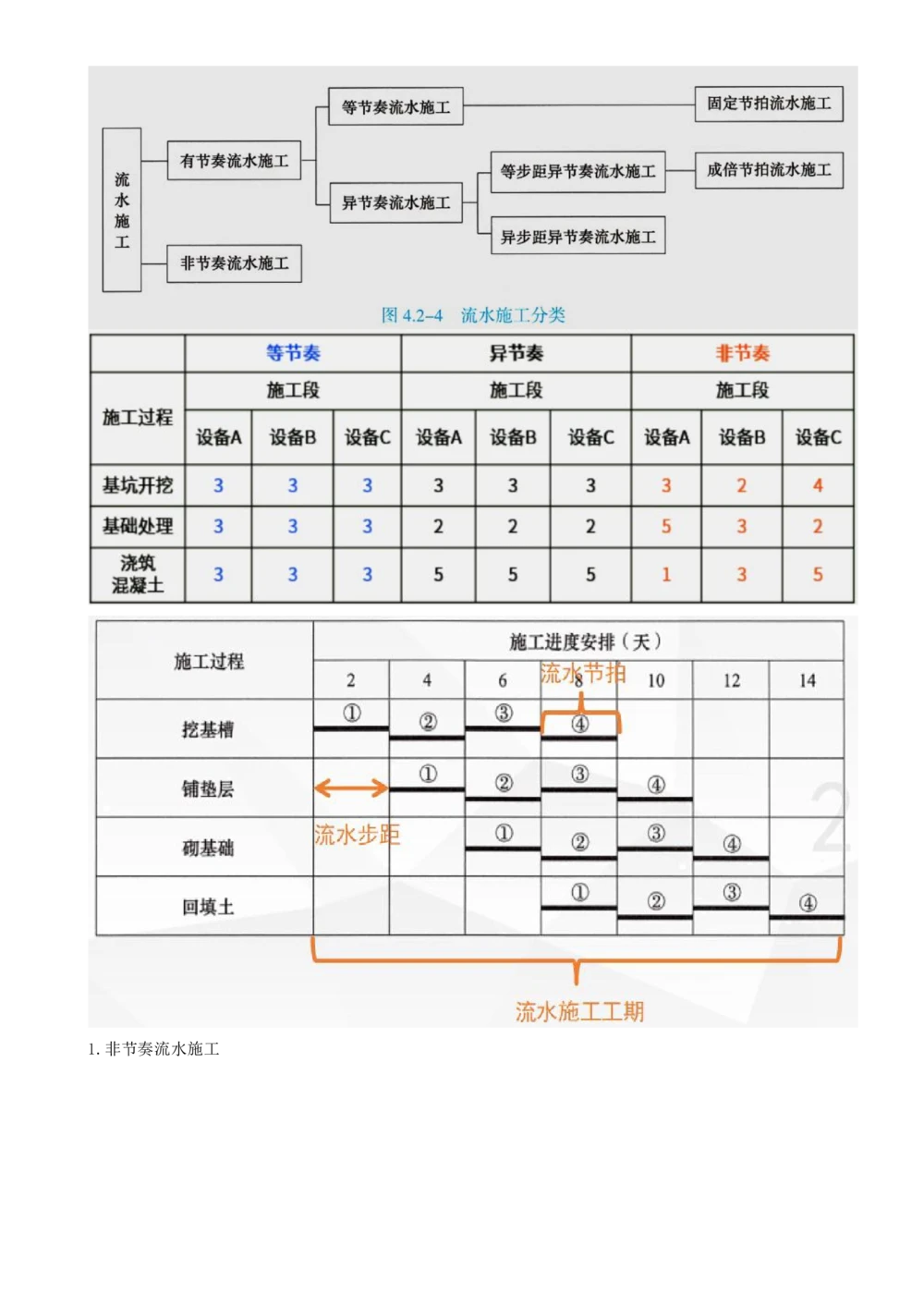

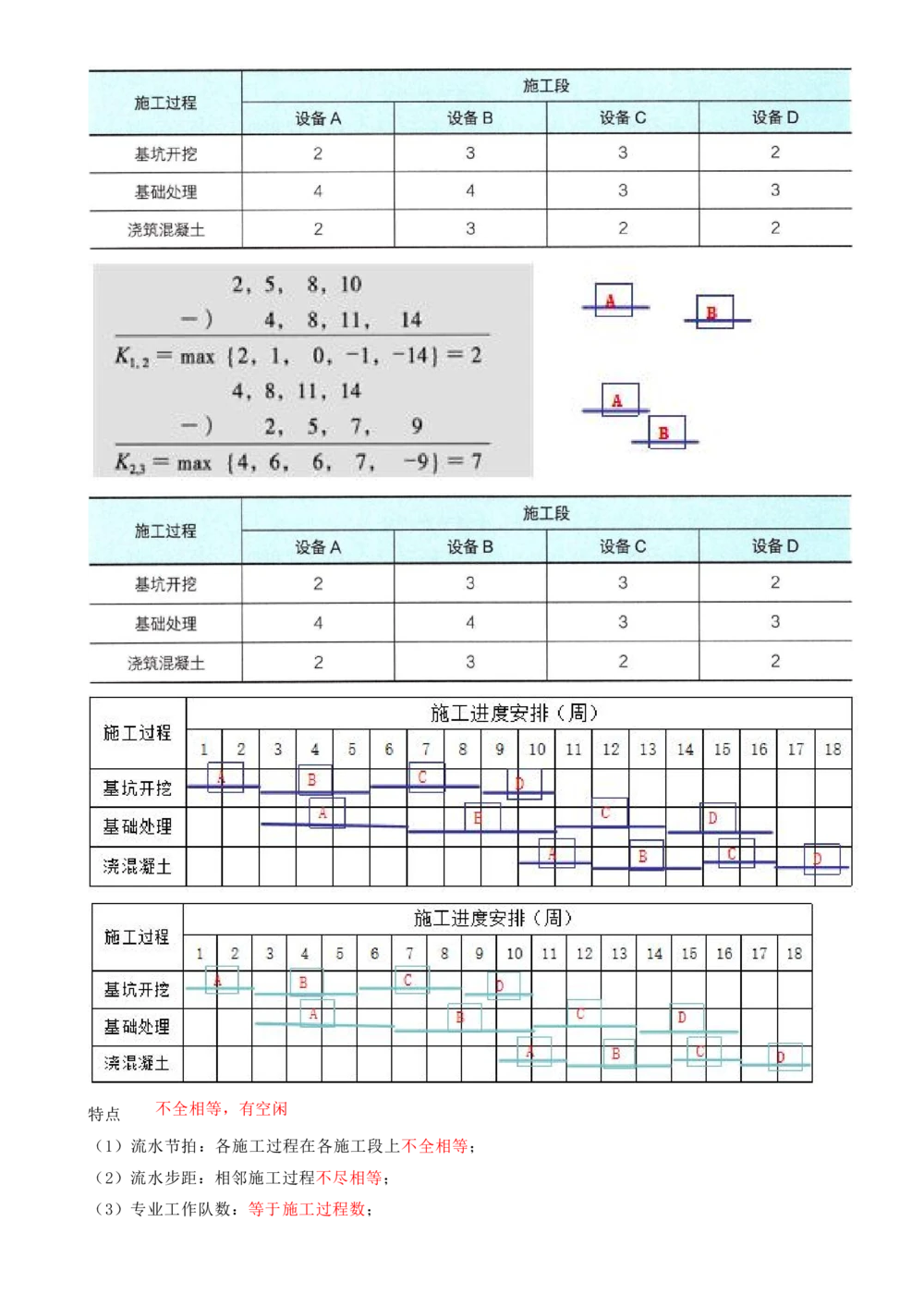

三、流水施工基本形式1.非节奏流水施工不全相等，有空闲
特点
（1）流水节拍：各施工过程在各施工段上不全相等；
（2）流水步距：相邻施工过程不尽相等；
（3）专业工作队数：等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
2.等节奏流水施工
施工过程 1#楼 2#楼 3#楼
绑钢筋 2 2 2
支模板 2 2 2
浇混凝土 2 2 2
（1）特点 全都相等，无空闲
①流水节拍：所有施工过程各个施工段上均相等；
②流水步距：相邻施工过程相等，且等于流水节拍；
③专业工作队数：等于施工过程数，即每一个施工过程组建一个专业工作队；
④各专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。
3.异节奏流水施工
（等步距异节奏流水施工=成倍节拍流水施工）
施工过程 a b c d
A 4 4 4 4
B 2 2 2 2
C 4 4 4 4
施工过程 a b c dA1 2 2 2 2
A2 2 2 2 2
B 2 2 2 2
C1 2 2 2 2
C2 2 2 2 2
①加快的成倍节拍流水施工特点
a.流水节拍：同一施工过程各个施工段上均相等；不同施工过程为倍数关系。
b.流水步距：相邻施工过程相等，且等于流水节拍的最大公约数。
c.专业工作队数：大于施工过程数。对于流水节拍大的施工过程，可按其倍数增加相应专业工作队数目
。
d.各专业工作队在施工段上能够连续作业，施工段之间没有空闲时间。
有节奏流水施工
非节奏
等节奏 加快成倍节拍
同一过程相等不同过程成
流水节拍 均相等 不全相等
倍
相等且等于节
流水步距 相等且等于节拍 拍的最大公约 不尽相等
数
工作队和施工过程 相等 大于 相等
是否连续作业有无空闲时 连续作业 连续作业 连续作业
间 无空闲 无空闲 可能有空闲
总结： 全都相等无空闲 转化为等节奏倍数 不全相等有空闲
