工业机电-电气工程
【2020案例四】
1. 按表计算变电所安装的计划工期，如果每项工作都按表压缩天数，变电所安装最多
可以压缩到多少天？
2. 计算B公司电缆排管施工的CPI和SPI，判断B公司电缆排管施工进度是提前还是
落后。
3. 电缆排管施工中的质量管理协调，有哪些同步性作用？10kV电力电缆应做哪些试
验？
4. 变压器高低压绝缘电阻测量应分别用多少伏的兆欧表？监理工程师为什么提出异
议？写出正确的冲击合闸试验要求8。
7
1
9
4
8
5. 变电所工程是否可以信单3独验收？试运行验收中发生的问题A公司可以提供哪些施工
微
系
文件来证明不是安装质联量问题？
题
押

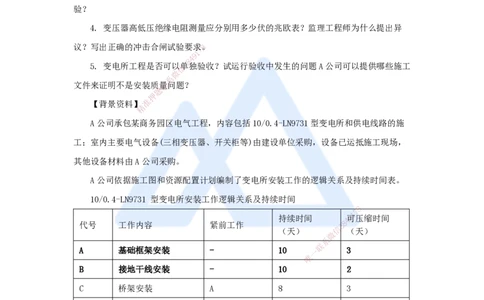

【背景资料】准
精
A公司承包某商务园区电气工程，内容包括10/0.4-LN9731型变电所和供电线路的施
工；室内主要电气设备(三相变压器、开关柜等)由建设单位采购，设备已运抵施工现场，
其他设备材料由A公司采购。
A公司依据施工图和资源配置计划编制了变电所安装工作的逻辑关系及持续时间表。
10/0.4-LN9731 型变电所安装工作逻辑关系及持续时间
8
7
1
持续时间 4 9可压缩时间
代号 工作内容 紧前工作 3 8
（天） 信 （天）
微
系
联
A 基础框架安装 - 10 一 3
唯
B 接地干线安装 - 10 2
C 桥架安装 A 8 3
D 变压器安装 A、B 10 2
E 开关柜和配电柜安装 A、B 15 3
F 电缆敷设 C、D、E 8 2
G 母线安装 D、E 11 2
H 二次线路敷设 E 4 1
I 试验调整 F、G、H 20 3
J 计量仪表安装 G、H 2 -
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
K 试运行验收 I、J 2 -
A公司将3000m电缆排管施工分包给B公司，预算单价为130元/m，工期30天，B公
司签订合同后第15天结束前，A公司检查电缆排管施工进度，B公司只完成电缆排管
1000m，但是支付给B公司的工程进度款累计已达200000元，A公司对B公司提出警告，
要求加快施工进度。
8
7
1
9
4
8
信
3
微
系

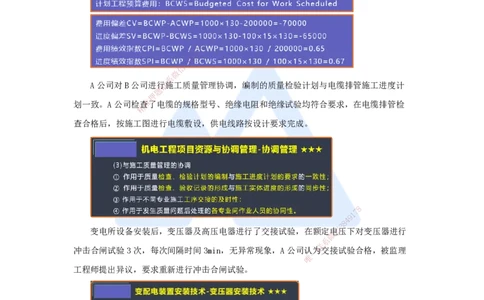

A公司对B公司进行联施工质量管理协调，编制的质量检验计划与电缆排管施工进度计
题
押
准
划一致。A公司检查了电缆的规格型号、绝缘电阻和绝缘试验均符合要求，在电缆排管检
精
查合格后，按施工图 进行电缆敷设，供电线路按设计要求完成。
8
1
7
9
8
4
变电所设备安装后，变压器及高压电器进行 了交接试验，在额定电信
3
压下对变压器进行
微
系
冲击合闸试验3次，每次间隔时间3min，无异常现象， A公司认一为
联
交接试验合格，被监理
唯
工程师提出异议，要求重新进行冲击合闸试验。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
建设单位要求变电所单独验收，给商务园区供电，A公司整理变电所工程验收资料，
在试运行验收中，有一台变压器运行噪声较大，经有关部门检查分析及A公司提供施工文
件证明不属于安装质量问题，后经变压器厂家调整处理通过验收。

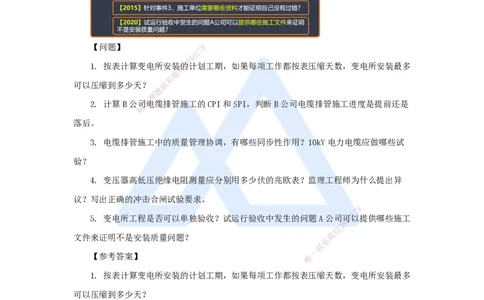

【问题】 8
7
1
9
4
8
1. 按表计算变电所安装信的3计划工期，如果每项工作都按表压缩天数，变电所安装最多
微
系
可以压缩到多少天？ 联
题
押
2. 计算B公司准电缆排管施工的CPI和SPI，判断B公司电缆排管施工进度是提前还是
精
落后。
3. 电缆排管施工中的质量管理协调，有哪些同步性作用？10kV电力电缆应做哪些试
验？
4. 变压器高低压绝缘电阻测量 应分别用多少伏的兆欧表？监理工程师为什么提出异
议？写出正确的冲击合闸试验要求。
8
1
7
5. 变电所工程是否可以单独验收？试运行 验收中发生的问题A公司
8
可4 9以提供哪些施工
信
3
微
文件来证明不是安装质量问题？
系
联
一
【参考答案】 唯
1. 按表计算变电所安装的计划工期，如果每项工作都按表压缩天数，变电所安装最多
可以压缩到多少天？
答：1）根据变电所安装工作逻辑关系及持续时间表可知该工程的关键工作是A（B）、
E、G、I、K，因此变电所安装的计划工期为10+15+11+20+2=58天；
2）如果每项工作都按表压缩天数，AB工作可同时压缩2天，E工作可压缩3天，G工
作可压缩2天，I工作可压缩3天，因此总计最多可以压缩10天，故变电所安装最多可以
压缩到48天。
10/0.4-LN9731 型变电所安装工作逻辑关系及持续时间
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
持续时间 可压缩时间
代号 工作内容 紧前工作
（天） （天）
A 基础框架安装 - 10 3
B 接地干线安装 - 10 2
C 桥架安装 A 8 3
D 变压器安装 A、B 10 2
E 开关柜和配电柜安装 A、B 15 3
F 电缆敷设 C、D、E 8 2
G 母线安装 D、E 11 2
H 二次线路敷设 E 4 1
8
7
1
9
I 试验调整 4 F、G、H 20 3
8
3
信
微
J 计量仪表安装系 G、H 2 -
联
题
K 试运行验押收 I、J 2 -
准
精

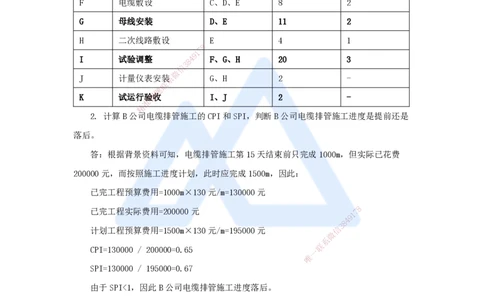

2. 计算B公司 电缆排管施工的CPI和SPI，判断B公司电缆排管施工进度是提前还是
落后。
答：根据背景资料可知， 电缆排管施工第15天结束前只完成1000m，但实际已花费
200000元，而按照施工进度计划， 此时应完成1500m，因此：
已完工程预算费用=1000m×130元/ m=130000元
8
已完工程实际费用=200000元
1
7
9
8
4
计划工程预算费用=1500m×130元/m=195000 元 信
3
微
系
CPI=130000 / 200000=0.65
联
一
唯
SPI=130000 / 195000=0.67
由于SPI<1，因此B公司电缆排管施工进度落后。
3. 电缆排管施工中的质量管理协调，有哪些同步性作用？10kV电力电缆应做哪些试
验？
答：1）电缆排管施工中的质量管理协调，作用于质量检查或验收记录的形成与施工实
体进度形成的同步性；
2）10kV电力电缆敷设前应做交流耐压试验、直流泄漏试验。
4. 变压器高低压绝缘电阻测量应分别用多少伏的兆欧表？监理工程师为什么提出异
议？写出正确的冲击合闸试验要求。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
答：1）变压器高压绝缘电阻的测量应使用2500V兆欧表；低压绝缘电阻测量应使用
500V兆欧表；
2）监理工程师提出异议的原因是变压器在额定电压下的冲击合闸试验次数和每次间隔
时间均不符合规范要求；
3）正确的冲击合闸试验要求是，在额定电压下对变压器的冲击合闸试验，应进行5
次，每次间隔时间宜为5min，应无异常现象。
5. 变电所工程是否可以单独验收？试运行验收中发生的问题A公司可以提供哪些施工
文件来证明不是安装质量问题？
答：1）较大的电气安装工程，如变电装置或大型变电所可划分为单位工程或子单位工
程，便于施工验收，因此该变电所8工程可以单独验收；
7
1
9
4
8
2）试运行验收中发生的信问3题，A公司可以提供工程合同、设计文件、施工记录和变压
微
系
器安装技术说明书等施联工文件来证明不是安装质量问题。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
