三、考试题型及真题实战技巧练习
（三）案例分析
1、案例分析的分值分析
案例分析一共五道大题，120分【占整个卷面分值的75%】

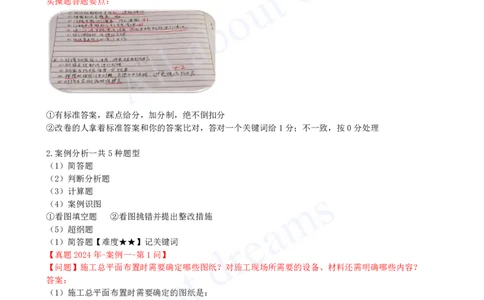

实操题答题要点：
①有标准答案，踩点给分，加分制，绝不倒扣分
②改卷的人拿着标准答案和你的答案比对，答对一个关键词给1分；不一致，按0分处理
2.案例分析一共5种题型
（1）简答题
（2）判断分析题
（3）计算题
（4）案例识图
①看图填空题 ②看图挑错并提出整改措施
（5）超纲题
（1）简答题【难度★★】记关键词
【真题2024年-案例一-第1问】
【问题】施工总平面布置时需要确定哪些图纸？对施工现场所需要的设备、材料还需明确哪些内容？
答案：
（1）施工总平面布置时需要确定的图纸是：
①施工现场区域规划图 （+1）
②施工总平面布置图。（+1）
（2）对施工现场所需要的设备、材料还需明确的内容有
①进场计划（+1）
②运输方式（+1）
③处置方法（+1）
（2）判断分析题【难度★★】
【真题2024年-案例二-第3问】
在早上9点阳光斜照时，进行塔体垂直度调整：测点1与塔中心线的连线与测点2与塔中心线的连线成60°
夹角。调整时风力5级，温度26℃，调整工作被监理工程师叫停；[注：天一文化专有版权，未经许可不可转发或复印传播]
图2-塔设备找正示意图
【问题】监理工程师叫停塔体垂直度调整是否正确？说明理由？
答案：
（1）监理工程师叫停塔体垂直度调整是正确的。
（2）理由：
①测量点1与塔中心线的连线与测量点2与塔中心线的连线应成90°夹角；
②丙烷制冷塔长度71m，高度超过了20m，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的条件下
进行
（3）计算题 （索赔、双代号、赢得值法、横道图）
【真题2023年-案例四-第1问】

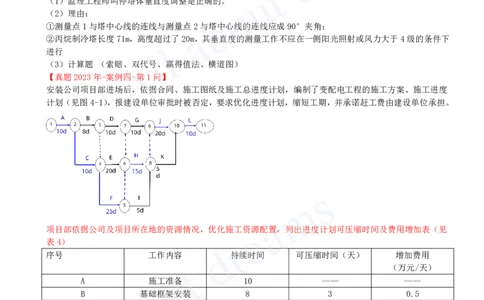

安装公司项目部进场后，依据合同、施工图纸及施工总进度计划，编制了变配电工程的施工方案、施工进度
计划（见图4-1），报建设单位审批时被否定，要求优化进度计划，缩短工期，并承诺赶工费由建设单位承担。
项目部依据公司及项目所在地的资源情况，优化施工资源配置，列出进度计划可压缩时间及费用增加表（见
表4）
序号 工作内容 持续时间 可压缩时间（天） 增加费用
（万元/天）
A 施工准备 10 —— ——
B 基础框架安装 8 3 0.5
C 接地施工 10 4 0.5
D 桥架安装 10 3 1
E 变压器安装 20 4 1.5
F 开关柜、配电柜安装 25 6 1.5
G 电缆敷设 10 4 2
H 母线安装 15 5 1
I 二次线路敷设、连接 5 — —
J 试验调整 20 5 1
K 计量仪表安装 5 — —
L 试运行验收 10 4 1
【问题】项目部编制的施工进度计划（图4-1）的工期为多少天？最多可压缩工期多少天？需增加多少费用？[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：
（1）工期为90天（2分）
（2）可压缩24天（C压4天，B同时压2天；F压6天费用，E同时压缩1天；H压5天5万；J压5天5万；
L压4天4万）（2分）
（3）压缩费=27.5万元（2分）
解析：本题考查 施工进度计划调整的原则
（2）调整的对象必须是①关键工作，并且该工作②有压缩的潜力，同时与其他可压缩的工作相比③赶工费是
最低的。
（4）案例识图
①看图填空题
②看图挑错并提出整改措施

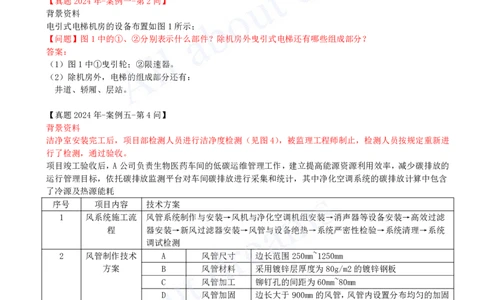

【真题2024年-案例一-第2问】
背景资料
电引式电梯机房的设备布置如图1所示；
【问题】图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？
答案：
（1）图1中①曳引轮；②限速器。
（2）除机房外，电梯的组成部分还有：
井道、轿厢、层站。
【真题2024年-案例五-第4问】
背景资料
洁净室安装完工后，项目部检测人员进行洁净度检测（见图4），被监理工程师制止，检测人员按规定重新进
行了检测，通过验收。
项目竣工验收后，A公司负责生物医药车间的低碳运维管理工作，建立提高能源资源利用效率，减少碳排放的
运行管理目标，依托碳排放监测平台对车间碳排放进行采集和统计，其中净化空调系统的碳排放计算中包含
了冷源及热源能耗
序号 项目内容 技术方案
1 风系统施工流 风管系统制作与安装→风机与净化空调机组安装→消声器等设备安装→高效过滤
程 器安装→新风过滤器安装→风管与设备绝热→系统严密性检验→系统清理→系统
调试检测
2 风管制作技术 A 风管尺寸 边长范围250mm~1250mm
方案 B 风管材料 采用镀锌层厚度为80g/m2的镀锌钢板
C 风管加工 铆钉孔的间距为60mm~80mm
D 风管加固 边长大于900mm的风管，风管内设置分布均匀的加固
筋
3 调试检测内容 风量测定调整、过滤器检漏、洁净度检测、温湿度检测、噪声检测[注：天一文化专有版权，未经许可不可转发或复印传播]
【问题】图4中存在哪些不符合规定的情况？表4中的调试内容还缺少哪些检测项目？
答案：
（1）图4中存在不符合规定的情况如下
①洁净室内有生产人员，洁净室洁净度的检测，应在空态或静态下进行；
②洁净室内有4名检测人员和1名生产人员，检测时的室内人员不宜多于3人；
③有1名检测人员没有穿洁净工作服
（2）还缺少的检测项目有：电子厂房等工业洁净空调侧重控制室内空气的洁净度、风速和换气次数；对于生
物洁净室，含菌量和压差是主要控制参数
（5）超纲题
【真题2024年-案例三-第4问】
吊装时的起重机械为什么需要进行电气接地保护？其接地有哪些要求？
答案：
（1）为了①保护人员安全（+1）、②保护设备设施（+1）以及③符合国家相关法规（+1）要求，因此需要进
行电气接地保护：
（2）起重机的金属结构以及所有电气设备的外壳、金属导线管、电缆金属外皮和安全照明的变压器低压侧，
均应可靠的接地。接地电阻应小于4Ω，接地线应采用不小于10mm²（+1）的铜芯线，应定期进行接地电阻的
测量（+1）
【考点来源】超纲点，开放性题目
四、2025年复习建议
第一阶段：夯实基础，认真听课，具体步骤如下
①听课前，先用15分钟左右通读本节课的讲义（预习）
②上课认真听课，做好笔记（听课）
③下课后，利用30分钟时间整理下本节的知识点（复盘）
通过老师的讲解把握考试重点。然后精读、抄写、尽量背诵重要知识点，重在理解，建立画面感，按章节或
模块建立知识体系!
第二阶段：强化巩固
需1-2个月，在前一阶段的基础上，把书读薄，对重要知识点反复背诵，强化记忆。
①看完一个章节做一章节题（确保正确率80％以上）；
②全部看完书以后，再做成套模拟题；
③历年真题。
通过做题既巩固知识点， 又领会答题技巧，提升做题速度。整理错题本!
第三阶段：只看重点章节，占80％以上分值
第1篇 技术部分（重点复习）
2.2 起重技术
3.2 建筑电气工程施工技术
3.3 通风与空调工程施工技术
4.1 机械设备安装技术
4.2 工业管道施工技术
4.3 电气装置安装技术
4.7 石油化工设备安装技术
4.8 发电设备安装技术
第2篇 机电工程相关法规与标准
5.3 特种设备的规定
第3篇 机电工程项目管理实务
第9章 施工进度管理
第10章 施工质量管理
第11章 施工成本管理[注：天一文化专有版权，未经许可不可转发或复印传播]
第12章 施工安全管理
第13章 绿色建造及施工现场环境管理
第14章 机电工程项目资源与协调管理
第四阶段：冲刺突击
查漏补缺，突击重要考点；回顾错题，做模考题，找到考试的感觉。制定每天的学习计划，比如每天早上学
习半小时，晚上学习两小时，再利用好零碎时间。
第五阶段
最近5年真题必须抄2遍，会有重复20分左右
回归课本，通读一遍教材查缺补漏。
