2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第四篇 力学知识体系必考重点亮点难点专题
专题33 以弹簧测力计为素材的问题

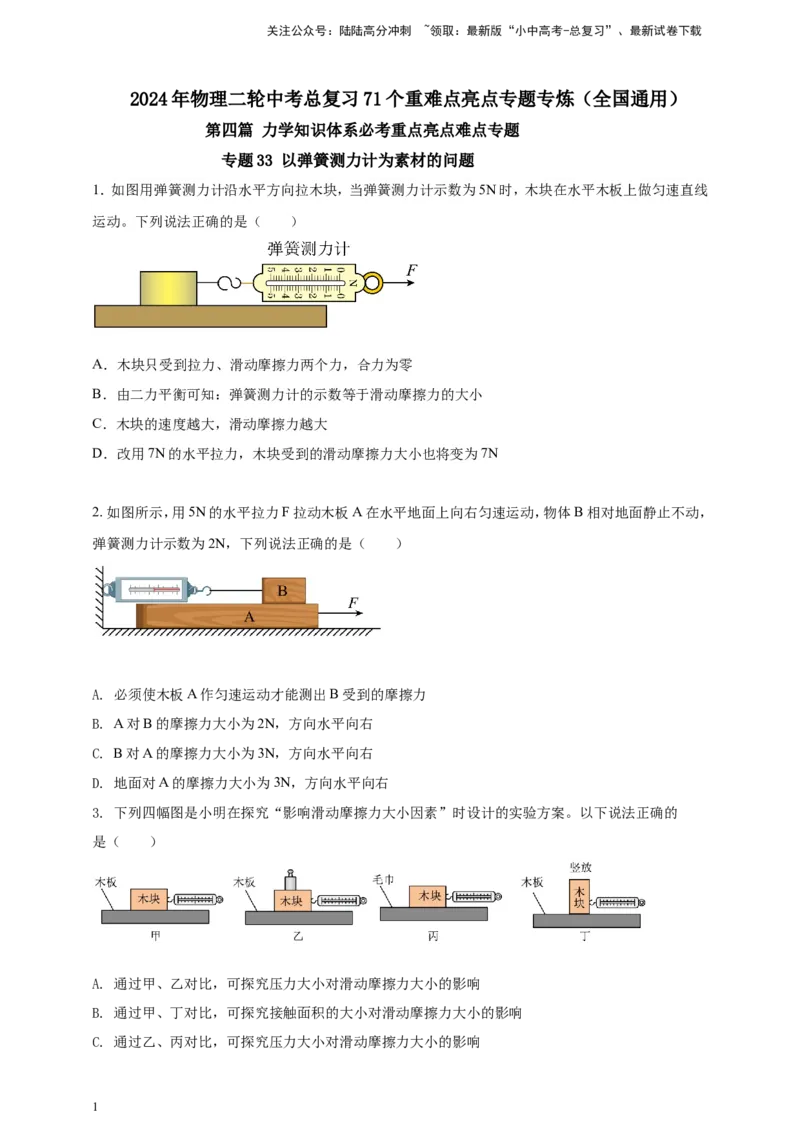

1．如图用弹簧测力计沿水平方向拉木块，当弹簧测力计示数为5N时，木块在水平木板上做匀速直线
运动。下列说法正确的是（ ）
A．木块只受到拉力、滑动摩擦力两个力，合力为零
B．由二力平衡可知：弹簧测力计的示数等于滑动摩擦力的大小
C．木块的速度越大，滑动摩擦力越大
D．改用7N的水平拉力，木块受到的滑动摩擦力大小也将变为7N
2. 如图所示，用5N的水平拉力F拉动木板A在水平地面上向右匀速运动，物体B相对地面静止不动，
弹簧测力计示数为2N，下列说法正确的是（ ）
A. 必须使木板A作匀速运动才能测出B受到的摩擦力
B. A对B的摩擦力大小为2N，方向水平向右
C. B对A的摩擦力大小为3N，方向水平向右
D. 地面对A的摩擦力大小为3N，方向水平向右
3. 下列四幅图是小明在探究“影响滑动摩擦力大小因素”时设计的实验方案。以下说法正确的
是（ ）
A. 通过甲、乙对比，可探究压力大小对滑动摩擦力大小的影响
B. 通过甲、丁对比，可探究接触面积的大小对滑动摩擦力大小的影响
C. 通过乙、丙对比，可探究压力大小对滑动摩擦力大小的影响
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D. 通过乙、丁对比，可探究接触面的粗糙程度对滑动摩擦力大小的影响
4. 如图所示，在做“研究影响滑动摩擦力大小的因素”实验时，用弹簧测力计水平拉动木块，使它沿
水平长木板匀速滑动了0.5m，弹簧测力计的示数为4N，该过程中，木块所受的摩擦力为______N，拉
力做功为______J。
5. （1）如图甲所示，所测物体的长度为______cm；
（2）如图乙所示，弹簧测力计的示数为______N。
6．（2023天津）同学们在观看冰壶比赛时，发现了如下两个现象：
现象一：运动员蹬冰脚的鞋底为橡胶制成，滑行脚的鞋底为塑料制成；
现象二：运动员蹬冰时要用力；
他们认为上述现象与摩擦力的知识有关，于是提出了“滑动摩擦力的大小与什么因素有关”的问题，
并进行了如下探究。
【猜想与假设】根据同学们的发现，猜想滑动摩擦力的大小可能与______和______有关；
【设计并进行实验】
用弹簧测力计水平拉动木块，使它沿水平长木板匀速滑动，测出木块受到的滑动摩擦力；进行了三次
实验，如图所示：
【分析与论证】
（1）甲图中，木块受到的滑动摩擦力为______N；
（2）对比乙、丙两图，可得结论：__________________；
（3）许多情况下摩擦是有用的，人们常常设法增大它；请列举在冰壶运动中增大摩擦的措施，并利用实
验结论进行解释。（至少写出一例）________________________。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
7.（ 2023无锡）小华发现，压缩一个已经充气的气球感到很容易，但想把它压缩得很小却又很困难。由
此她猜想被封闭的一定质量的气体产生的压强与体积可能有关。为此她准备了 的注射器、弹簧
测力计、刻度尺、细绳等，进行探究，步骤如下
（1）如图甲所示，用刻度尺测出注射器刻度部分的长度为_____ ，则活塞的横截面积为_____ ；
（2）把注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后用橡皮帽封住注射器的小孔，为了检
验是否漏气，不增加器材，方法是______；
（3）如图乙所示，用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，弹簧测力计
一端固定并水平放置，然后水平向右慢慢地拉动注射器筒，当注射器活塞开始滑动时，弹簧测力计的
示数如图乙所示为______N，此时外界大气压的数值为_____ ；
（4）取下橡皮帽，拉动活塞，让活塞的底端位于注射器 刻度处，用橡皮帽封住注射器的小孔，确保
不漏气，此时注射器内被封闭的气体体积为 ．再按照图乙的方式操作，水平向右慢慢地拉动注射
器筒，当注射器内气体体积变为 时，弹簧测力计的示数为 ，继续向右慢慢地拉动注射器筒，
记下注射器内气体体积与对应的弹簧测力计的示数、将所测数据记录在下表中。
注射器内气体体积 8 10 12 16 20
弹簧测力计的示数 10 ▲ 13.3 15 16
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
①当注射器内气体体积为 时，弹簧测力计示数为_____N；
②当注射器内气体体积为 时，注射器内气体压强为_____ 。
8. （2023四川广安）水平桌面上有一装满水的溢水杯，杯底面积为 ，将重为4.8N的圆柱体A
用细线悬挂在弹簧测力计下缓慢浸入水中。当A的一半浸入水中时弹簧测力计的示数如图甲所示，此
时A受到的浮力为______N。剪断细线，将A缓慢沉入水底，静止时如图乙所示（A与杯底不密合），与
图甲相比，溢水杯对桌面的压强增加了______Pa。
的
9. 小明有一件重约15N 工艺品，用细线悬挂两端点A、B处于静止状态，如图甲所示。他想用平衡的
知识，通过计算在A、B连线上找出O点的位置，以便用一根细线系在O点将工艺品悬挂起来，静止时
如图乙所示，并计算出工艺品的重力。小明身边只有一把弹簧测力计（0～10N）、一把刻度尺和若干细
线，他设计了如下实验，请完成以下实验步骤：
（1）取下工艺品，用刻度尺测出工艺品长度L ＝______cm，如图丙所示；
AB
（2）用弹簧测力计拉住A端，B端用细线悬挂，平衡时如图丁所示，此时弹簧测力计读数F＝8.0N；
1
（3）交换弹簧测力计和细线的位置，平衡时工艺品的位置也如图丁所示，弹簧测力计读数F＝6.0N；
2
（4）由此可以计算出该工艺品的重力G＝_______N。
（5）计算出O点到端点A间的距离L ＝_______cm。
OA
（6）反思：要准确找出O点的具体位置，除准确测量外，关键实验条件是_______（只须写出一个条件即
可）。
10. 在“用弹簧测力计测量力的大小”实验中：
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(1)根据力的作用效果可以对力的大小进行测量。弹簧测力计能够测量力的大小，利用的是_________
A.力可以改变弹簧的形状
B.力可以改变弹簧的运动方向
C.力可以改变弹簧的运动快慢
(2)在进行图所示的实验前，应将弹簧测力计沿_____________方向放置，然后进行调零；
(3)利用上图所示的实验，可以测量出木块与桌面之间的滑动摩擦力大小，条件是：用弹簧测力计拉着
木块做_________运动；
(4)小武同学猜想：用两个不同的弹簧测力计，分别测量相同的力，示数可能不同。以下设计中，能验证
该猜想的是__________。
A.测量一根头发能承受的拉力
B.测量同一个木块受到的重力
C.测量让小武感受相同的拉力
D.测量拉动同一个木块的拉力
11．某小组探究“浮力的大小与排开液体所受重力的关系”。
（1）弹簧测力计使用前要先进行 。
（2）实验步骤如图1所示，甲、乙、丁、戊中弹簧测力计的示数分别为F、F、F、F。由图甲和丁可知物体
1 2 3 4
受到的浮力F ＝ 。
浮
（3）以下选项中若 成立，则可以得出浮力的大小与排开液体所受重力的关系。
A.F﹣F＝F﹣F
1 2 3 4
B.F﹣F＝F﹣F
1 3 4 2
C.F﹣F＝F﹣F
3 2 1 4
（4）另一小组利用两个相同的弹簧测力计A和B、饮料瓶和吸管组成的溢水杯、薄塑料袋（质量忽略不
计）对实验进行改进，装置如图2所示。向下移动水平横杆，使重物缓慢浸入盛满水的溢水杯中，观察
到A的示数逐渐 ，B的示数逐渐 ，且A、B示数的变化量 （选填“相等”或“不相等”）。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（5）比较两种实验方案，改进后的优点是 （多选）
A.测力计A的示数就是物体所受浮力的大小
B.实验器材生活化，测力计固定、示数更稳定
C.能同步观察测力计A、B示数的变化
12．将物块竖直挂在弹簧测力计下，在空气中静止时弹簧测力计的示数F ＝2.6N．将物块的一部分浸
1
在水中，静止时弹簧测力计的示数F ＝1.8N，如图所示，已知水的密度ρ＝1.0×103kg/m3，g取10N/
2
kg。
求：（1）物块受到的浮力；
（2）物块浸在水中的体积。
13.（2023北京） 如图所示的弹簧测力计的示数是______N。
14.（ 2023黑龙江龙东）如图所示，在某轻质杠杆B点，用弹簧测力计沿竖直方向提升一重物，当杠杆水
平静止时，弹簧测力计示数为10N，若OA=10cm，AB=40cm，则物体的重力大小为_______N，此杠杆属
于______杠杆。
