专题10 恒定电流 专题训练
一、单选题
1．（2022·广东东莞·模拟预测）科学家研究发现，磁敏电阻（GMR）的阻值随所处空间磁场的增强而增
大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R为滑动变阻器，E为电源，
其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R、R 为定值电阻，V为理想电压表。闭合开关S
1 2 1
和S，当P 向左端移动时，则（ ）
1
A．电压表的示数变大
B．小灯泡消耗的功率变小
C．通过R 的电流变小
2
D．电源内阻消耗的电压变大

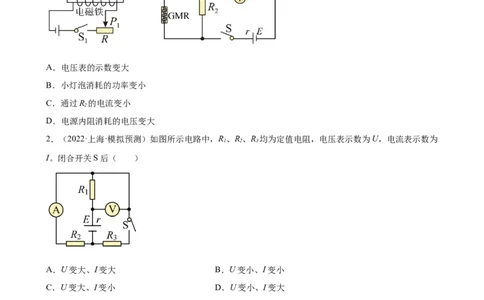

2．（2022·上海·模拟预测）如图所示电路中，R、R、R 均为定值电阻，电压表示数为U，电流表示数为
1 2 3
I。闭合开关S后（ ）
A．U变大、I变大 B．U变小、I变小
C．U变大、I变小 D．U变小、I变大
3．（2022·上海·模拟预测）如图所示，电源的电动势为E，内阻为r，R、R 为定值电阻，R 为滑动变阻
0 1 2
器。闭合开关K，将变阻器滑片向右缓慢滑动过程中，ΔU、ΔI分别表示电压表和电流表与初始示数的变
化量，则ΔU与ΔI的比值 将( )A．不变 B．变大
C．变小 D．先变大后变小

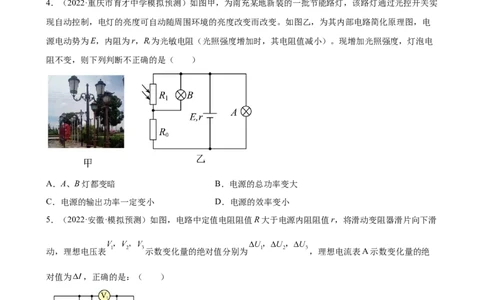

4．（2022·重庆市育才中学模拟预测）如图甲，为南充某地新装的一批节能路灯，该路灯通过光控开关实
现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变。如图乙，为其内部电路简化原理图，电
源电动势为E，内阻为r，R为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，灯泡电
t
阻不变，则下列判断不正确的是（ ）
A．A、B灯都变暗 B．电源的总功率变大
C．电源的输出功率一定变小 D．电源的效率变小
5．（2022·安徽·模拟预测）如图，电路中定值电阻阻值R大于电源内阻阻值r，将滑动变阻器滑片向下滑
动，理想电压表 示数变化量的绝对值分别为 ，理想电流表A示数变化量的绝
对值为 ，正确的是：（ ）
A． 的示数增大 B．电源输出功率在减小
C． 与 的比值在减小 D． 大于
6．（2022·浙江宁波·模拟预测）如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示。在充电开始后的一段时间 内，充电宝的输出电压 、输出电流 可认为是恒定不变的，设手机电池的内阻
为 ，则时间 内（ ）
A．充电宝输出的电功率为 B．充电宝产生的热功率为
C．手机电池产生的焦耳热为 D．手机电池储存的化学能为

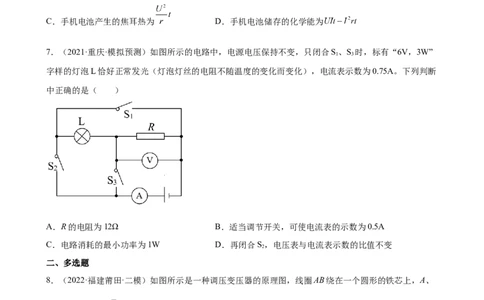

7．（2021·重庆·模拟预测）如图所示的电路中，电源电压保持不变，只闭合S、S 时，标有“6V，3W”
1 3
字样的灯泡L恰好正常发光（灯泡灯丝的电阻不随温度的变化而变化），电流表示数为0.75A。下列判断
中正确的是（ ）
A．R的电阻为12Ω B．适当调节开关，可使电流表的示数为0.5A
C．电路消耗的最小功率为1W D．再闭合S，电压表与电流表示数的比值不变
2
二、多选题
8．（2022·福建莆田·二模）如图所示是一种调压变压器的原理图，线圈AB绕在一个圆形的铁芯上，A、
B端加上 的交流电压，通过移动滑动触头P来调节C、D端输出电压。当P处于图示
位置时，原、副线圈的匝数比 ，现想将一个“38V，19W”的灯泡接到输出端C、D，下列操作
可使灯泡正常发光的是（ ）A．仅将P顺时针旋转到合适位置 B．仅将P逆时针旋转到合适位置
C．仅将灯泡并联一个阻值为144Ω的电阻 D．仅将灯泡串联一个阻值为144Ω的电阻

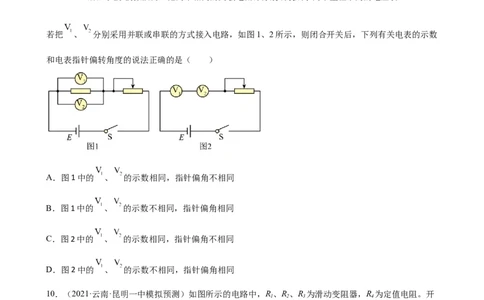

9．（2021·浙江宁波·模拟预测）把两个相同的灵敏电流计分别改装成了两个量程不同的电压表 、 ，
若把 、 分别采用并联或串联的方式接入电路，如图1、2所示，则闭合开关后，下列有关电表的示数
和电表指针偏转角度的说法正确的是（ ）
A．图1中的 、 的示数相同，指针偏角不相同
B．图1中的 、 的示数不相同，指针偏角相同
C．图2中的 、 的示数相同，指针偏角不相同
D．图2中的 、 的示数不相同，指针偏角相同
10．（2021·云南·昆明一中模拟预测）如图所示的电路中，R、R、R 为滑动变阻器，R 为定值电阻。开
1 2 3 4
关S闭合后，电容器C两极板间一质量为m，带电量为q的油滴刚好静止。保持开关闭合，以下说法正确
的是（ ）A．R 的滑片向左滑动时，油滴将向上运动
1
B．R 的滑片向左滑动时，油滴将向下运动
2
C．R 的滑片向上滑动时，为了让油滴保持静止，可以让电容器的上极板a向右移动适当距离
3
D．R 的滑片向上滑动时，为了让油滴保持静止，可以让电容器的上极板a向下移适当距离
3
11．（2021·山西·一模）如图所示是导轨式电磁炮的原理结构示意图，两根平行长直金属导轨沿水平方向
固定，其间安放炮弹炮弹可沿导轨无摩擦滑行，且始终与导轨保持良好接触。内阻为r的可控电源提供的
强大电流从根导轨流入，经过炮弹，再从另一导轨流回电源。炮弹被导轨中电流形成的磁场推动而发射。
在发射过程中，该磁场在炮弹所在位置始终可以简化为磁感应强度为B的匀强磁场。已知两导轨内侧间
距为L，炮弹的质量为m，炮弹在导轨间的电阻为R，若炮弹滑行s后获得的发射速度为v。不计空气阻
力，不考虑炮弹切割磁感线产生的感应电动势，导轨电阻不计，下列说法正确的是（ ）
A．匀强磁场方向为竖直向上
B．电磁炮受到的安培力大小为
C．可控电源此时的电动势是
D．这一过程中系统消耗的总能量是
12．（2021·河北衡水中学模拟预测）如图所示，“V”形光滑导电支架下端用铰链固定于绝缘水平面上，
支架两臂与水平面间的夹角 均为53°，两臂粗细均匀，支架的 臂上套有一根原长为l的轻弹簧，轻弹
簧的下端固定于“V”形支架下端，上端与一可视为质点的金属小球相接，小球与支架接触良好，小球可
以随支架一起绕中轴线 转动，该臂上端有一挡板，支架上端A、C之间通过导线接入理想电源和理想
电流表。已知小球质量为m，支架每臂长为 ，支架静止时弹簧被压缩了 ，电流表的读数为I，重力
加速度为g，忽略导线、弹簧、铰链和小球的电阻，支架两臂上电阻分布均匀。已知 ，
，重力加速度为g。则（ ）A．轻弹簧的劲度系数为
B．当支架绕轴 匀速转动时，小球沿 方向的合力不为零
C．当弹簧处于原长时，电流表的读数为 ，支架匀速转动的角速度为
D．当电流表的读数为 时，弹簧形变量最大，支架匀速转动的角速度为
三、实验题
13．（2022·江西赣州·一模）某同学把量程为500μA但内阻未知的微安表G改装成量程为2V的电压表，
他先测量出微安表G的内阻，然后对电表进行改装，最后再利用一标准电压表，对改装后的电压表进行
检测。
（1）该同学利用“半偏法”原理测量微安表G的内阻，实验中可供选择的器材如下：
A．滑动变阻器R（0~5kΩ）
1
B．滑动变阻器R（0~20kΩ）
2
C．电阻箱R'（0~9999.9Ω）
D．电源E（电动势为1.5V）
1
E.电源E（电动势为9V）
2
F.开关、导线若干
具体实验步骤如下：a.按电路原理图甲连接好线路；
b.将滑动变阻器R的阻值调到最大，闭合开关S 后调节R的阻值，使微安表G的指针满偏；
1
c.闭合S，保持R不变，调节R'的阻值，使微安表G的示数为250μA，此时R'的示数为1900.0Ω；
2
回答下列问题：
（1）①为减小实验误差，实验中电源应选用________（填E 或E），滑动变阻器应选用________（填
1 2
R 或R）;
1 2
②由实验操作步骤可知微安表G内阻的测量值R=________Ω，与微安表内阻的真实值相比________（选
g
填“偏大”、“相等”或“偏小”）；
（2）若按照（1）中测算的R，将上述微安表G改装成量程为2V的电压表需要串联一个阻值为
g
________Ω的电阻R；
0
（3）用图乙所示电路对改装电压表进行校对，由于内阻测量造成的误差，当标准电压表示数为2V时，
改装电压表中微安表G的示数为495μA，为了尽量消除改装后的电压表测量电压时带来的误差，R 的阻
0
值应调至________Ω（结果保留1位小数）。
14．（2022·山东济宁·一模）（1）一电流表表盘有刻度但数值已模糊，某同学利用如图甲所示电路测量
其满偏电流 及内阻 。闭合开关S，多次调节滑动变阻器和电阻箱，使电流表每次都满偏，分别记录每
次电压表的示数U和电阻箱的阻值R。得出电压表示数U随电阻箱的电阻R变化的关系图像如图乙所示，
根据图乙可求出电流表的满偏电流值 ______mA，电流表内阻 ______ 。
（2）该同学利用上述电流表及一热敏电阻制作一体温计，热敏电阻的阻值随温度变化规律及实验电路图
分别如图丙、丁所示。已知所用电源的电动势 、内阻不计， 为保护电阻，热敏电阻 做测温
探头，并把电流表的表盘刻度改为相应的温度刻度，就得到了一个简单的“热敏电阻体温计”。若要求
电流表指针满偏的位置标为42℃，则电阻 ______Ω，电流表5mA处应标为______℃。四、解答题
15．（2022·河北·二模）如图所示是一提升重物用的直流电动机工作时的电路图。电动机内电阻r＝
0.8Ω，电路中另一电阻R＝10Ω，直流电压U＝160V，电压表示数U ＝110V。试求：
V
（1）通过电动机的电流；
（2）输入电动机的电功率；
（3）若电动机以v＝1m/s匀速竖直向上提升重物，求该重物的质量。（g取10m/s2）
16．（2022·上海·模拟预测）如图所示，已知电源内阻r＝1Ω，R＝2Ω，R＝5Ω，灯L标有“3V，
1 2
1.5W”，滑动变阻器最大值为Rx，当滑片P滑到最右端a时，电流表读数为1A，此时灯L恰好正常发光。
求：
（1）电源电动势；
（2）当滑片P滑到最左端b时，电流表的读数；
（3）当滑片P滑到中点位置时，灯L消耗的功率。17．（2022·河北·石家庄精英中学二模）如图所示的电路中，R＝4Ω，R＝2Ω，滑动变阻器R 上标有
1 2 3
“10Ω，2A”的字样，理想电压表的量程有0～3V和0～15V两挡，理想电流表的量程有0～0.6A和0～3A
两挡．闭合开关S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2V和0.5A；继
续向右移动滑片P至另一位置，电压表指针指在满偏的 ，电流表指针也指在满偏的 ．求电源电动势与
内阻的大小．（保留两位有效数字）参考答案：
1．B
2．C
3．A
4．C
5．D
6．D
7．C
8．AD
9．AD
10．AD
11．ACD
12．BC
13． E R 1900.0或1900 偏小 2100.0或2100 2059.6
2 2
14． 7.5 4 6 38.5
15．（1）5A；（2）550W；（3）53kg
16．（1）6V；（2）2A；（3）0.96W
17．7.0V，2.0Ω．
