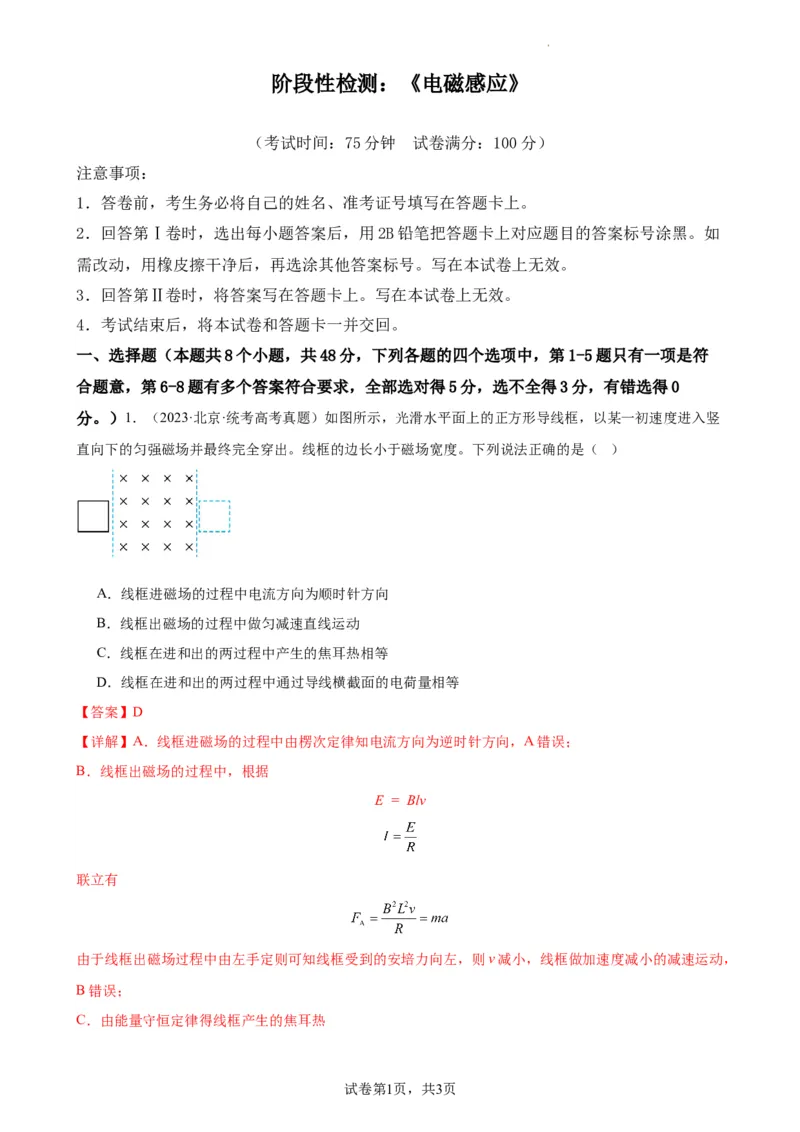

阶段性检测：《电磁感应》
（考试时间：75分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

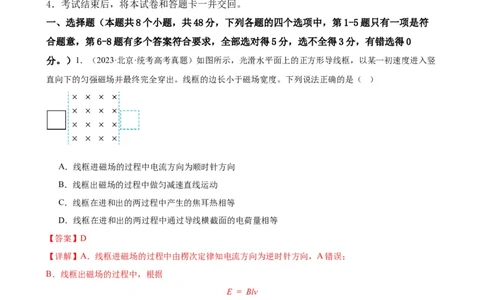

一、选择题（本题共8个小题，共48分，下列各题的四个选项中，第1-5题只有一项是符
合题意，第6-8题有多个答案符合要求，全部选对得5分，选不全得3分，有错选得0
分。）1．（2023·北京·统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖
直向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
【答案】D
【详解】A．线框进磁场的过程中由楞次定律知电流方向为逆时针方向，A错误；
B．线框出磁场的过程中，根据
E = Blv
联立有
由于线框出磁场过程中由左手定则可知线框受到的安培力向左，则v减小，线框做加速度减小的减速运动，
B错误；
C．由能量守恒定律得线框产生的焦耳热
试卷第1页，共3页
学科网（北京）股份有限公司Q = FL
A
其中线框进出磁场时均做减速运动，但其进磁场时的速度大，安培力大，产生的焦耳热多，C错误；
D．线框在进和出的两过程中通过导线横截面的电荷量
其中
，
则联立有
由于线框在进和出的两过程中线框的位移均为L，则线框在进和出的两过程中通过导线横截面的电荷量相
等，故D正确。
故选D。

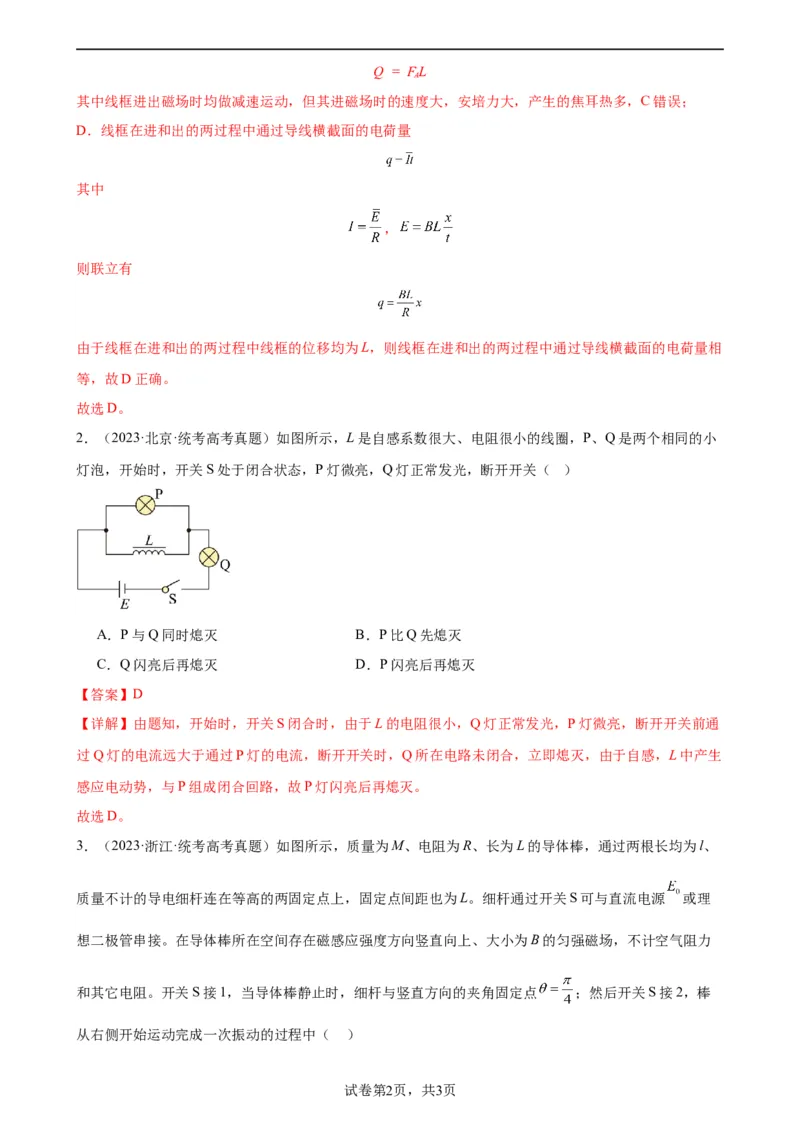

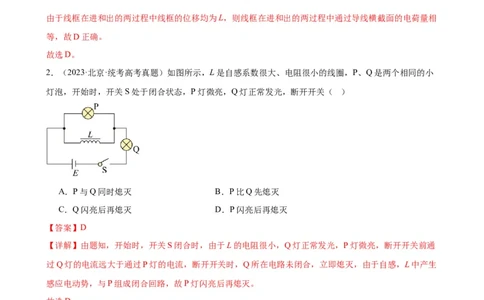

2．（2023·北京·统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q是两个相同的小
灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（ ）
A．P与Q同时熄灭 B．P比Q先熄灭
C．Q闪亮后再熄灭 D．P闪亮后再熄灭
【答案】D
【详解】由题知，开始时，开关S闭合时，由于L的电阻很小，Q灯正常发光，P灯微亮，断开开关前通
过Q灯的电流远大于通过P灯的电流，断开开关时，Q所在电路未闭合，立即熄灭，由于自感，L中产生
感应电动势，与P组成闭合回路，故P灯闪亮后再熄灭。
故选D。
3．（2023·浙江·统考高考真题）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、
质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源 或理
想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力
和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点 ；然后开关S接2，棒
从右侧开始运动完成一次振动的过程中（ ）

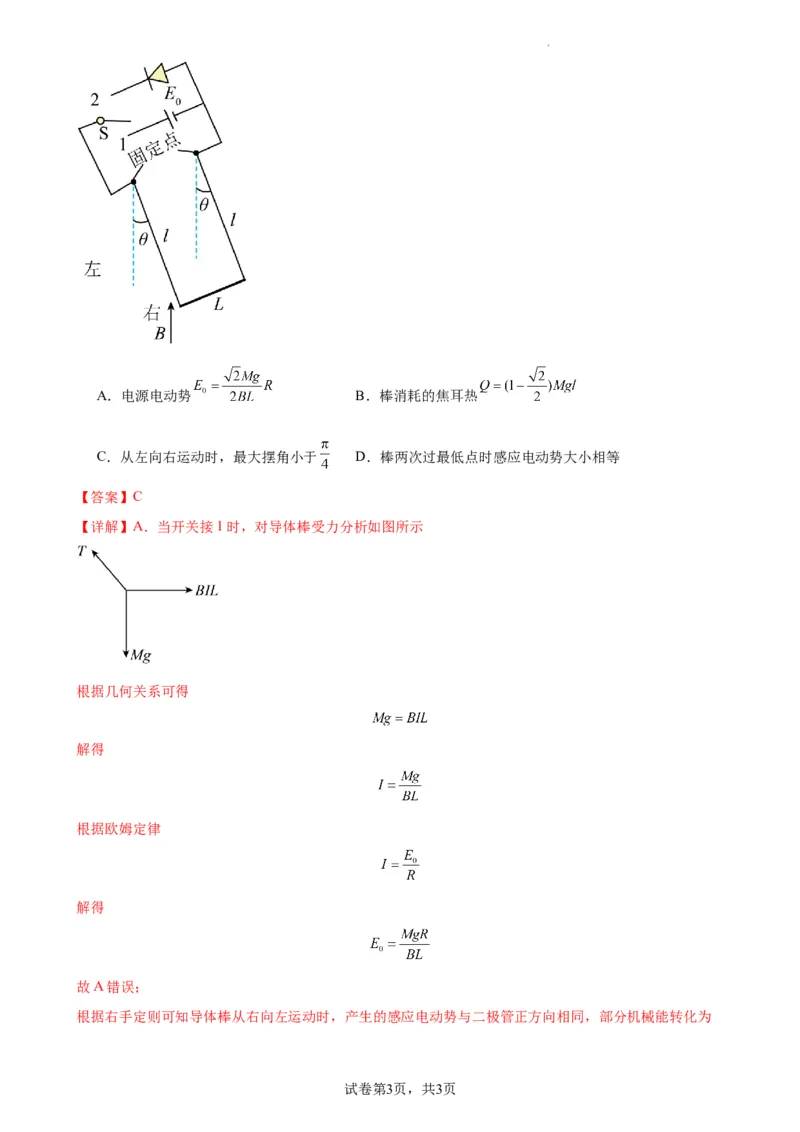

试卷第2页，共3页A．电源电动势 B．棒消耗的焦耳热
C．从左向右运动时，最大摆角小于 D．棒两次过最低点时感应电动势大小相等
【答案】C

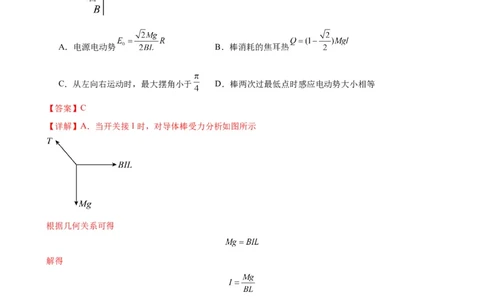

【详解】A．当开关接1时，对导体棒受力分析如图所示
根据几何关系可得
解得
根据欧姆定律
解得
故A错误；
根据右手定则可知导体棒从右向左运动时，产生的感应电动势与二极管正方向相同，部分机械能转化为
试卷第3页，共3页
学科网（北京）股份有限公司焦耳热；导体棒从左向右运动时，产生的感应电动势与二极管相反，没有机械能损失
B．若导体棒运动到最低点时速度为零，导体棒损失的机械能转化为焦耳热为
根据楞次定律可知导体棒完成一次振动速度为零时，导体棒高度高于最低点，所以棒消耗的焦耳热
故B错误；
C．根据B选项分析可知，导体棒运动过程中，机械能转化为焦耳热，所以从左向右运动时，最大摆角小
于 ，故C正确；
D．根据B选项分析，导体棒第二次经过最低点时的速度小于第一次经过最低点时的速度，根据
可知棒两次过最低点时感应电动势大小不相等，故D错误。
故选C。

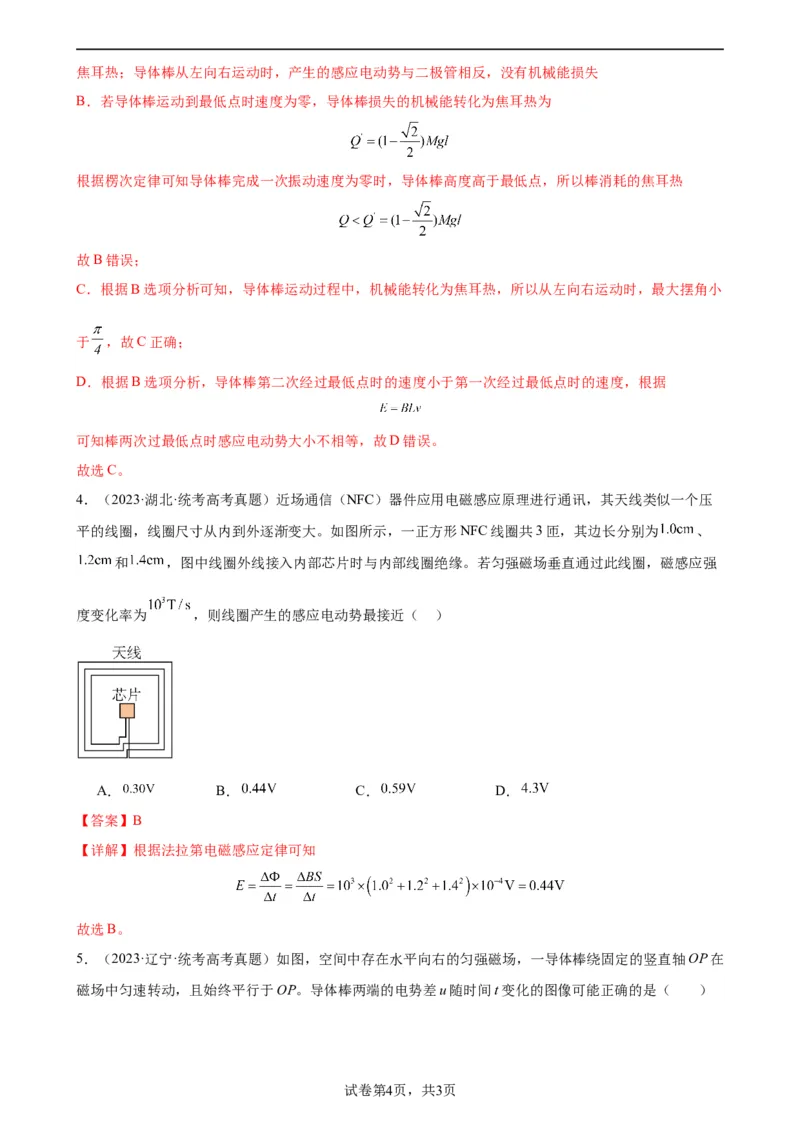

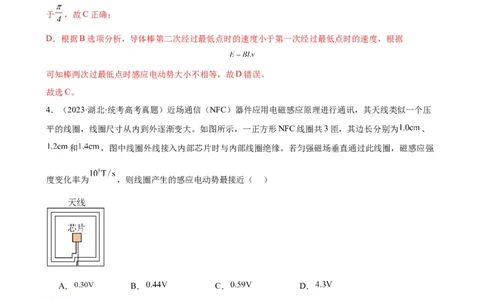

4．（2023·湖北·统考高考真题）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压
平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为 、
和 ，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强
度变化率为 ，则线圈产生的感应电动势最接近（ ）
A． B． C． D．
【答案】B
【详解】根据法拉第电磁感应定律可知
故选B。
5．（2023·辽宁·统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在
磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（ ）

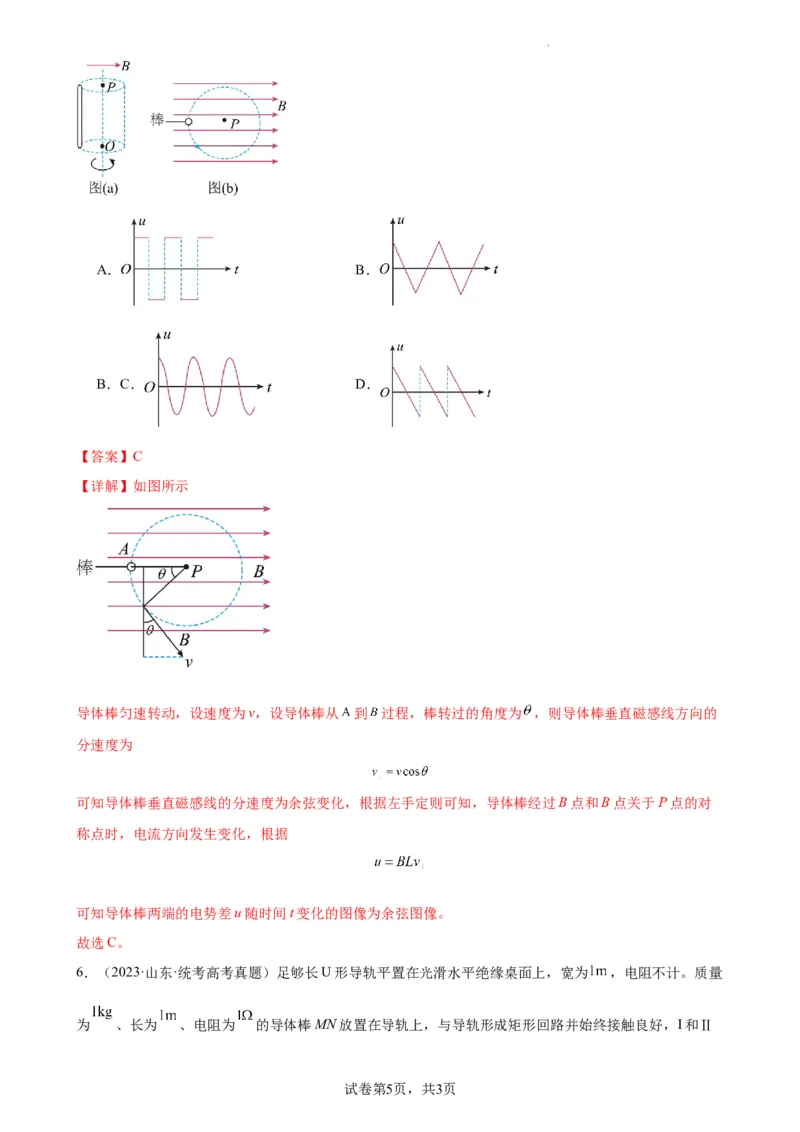

试卷第4页，共3页A． B．
B．C． D．
【答案】C
【详解】如图所示
导体棒匀速转动，设速度为v，设导体棒从 到 过程，棒转过的角度为 ，则导体棒垂直磁感线方向的
分速度为
可知导体棒垂直磁感线的分速度为余弦变化，根据左手定则可知，导体棒经过B点和B点关于P点的对
称点时，电流方向发生变化，根据
可知导体棒两端的电势差u随时间t变化的图像为余弦图像。
故选C。
6．（2023·山东·统考高考真题）足够长U形导轨平置在光滑水平绝缘桌面上，宽为 ，电阻不计。质量
为 、长为 、电阻为 的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ
试卷第5页，共3页

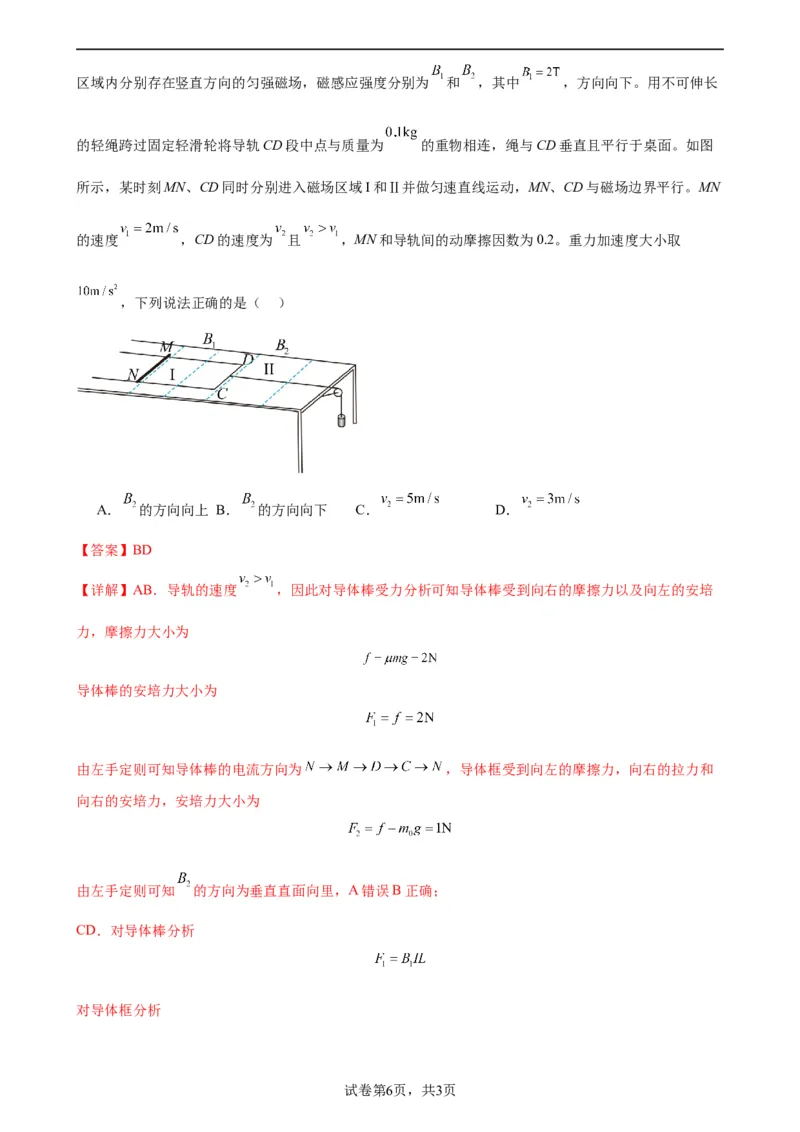

学科网（北京）股份有限公司区域内分别存在竖直方向的匀强磁场，磁感应强度分别为 和 ，其中 ，方向向下。用不可伸长
的轻绳跨过固定轻滑轮将导轨CD段中点与质量为 的重物相连，绳与CD垂直且平行于桌面。如图
所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN
的速度 ，CD的速度为 且 ，MN和导轨间的动摩擦因数为0.2。重力加速度大小取
，下列说法正确的是（ ）
A． 的方向向上 B． 的方向向下 C． D．
【答案】BD
【详解】AB．导轨的速度 ，因此对导体棒受力分析可知导体棒受到向右的摩擦力以及向左的安培
力，摩擦力大小为
导体棒的安培力大小为
由左手定则可知导体棒的电流方向为 ，导体框受到向左的摩擦力，向右的拉力和
向右的安培力，安培力大小为
由左手定则可知 的方向为垂直直面向里，A错误B正确；
CD．对导体棒分析
对导体框分析
试卷第6页，共3页电路中的电流为
联立解得
C错误D正确；
故选BD。

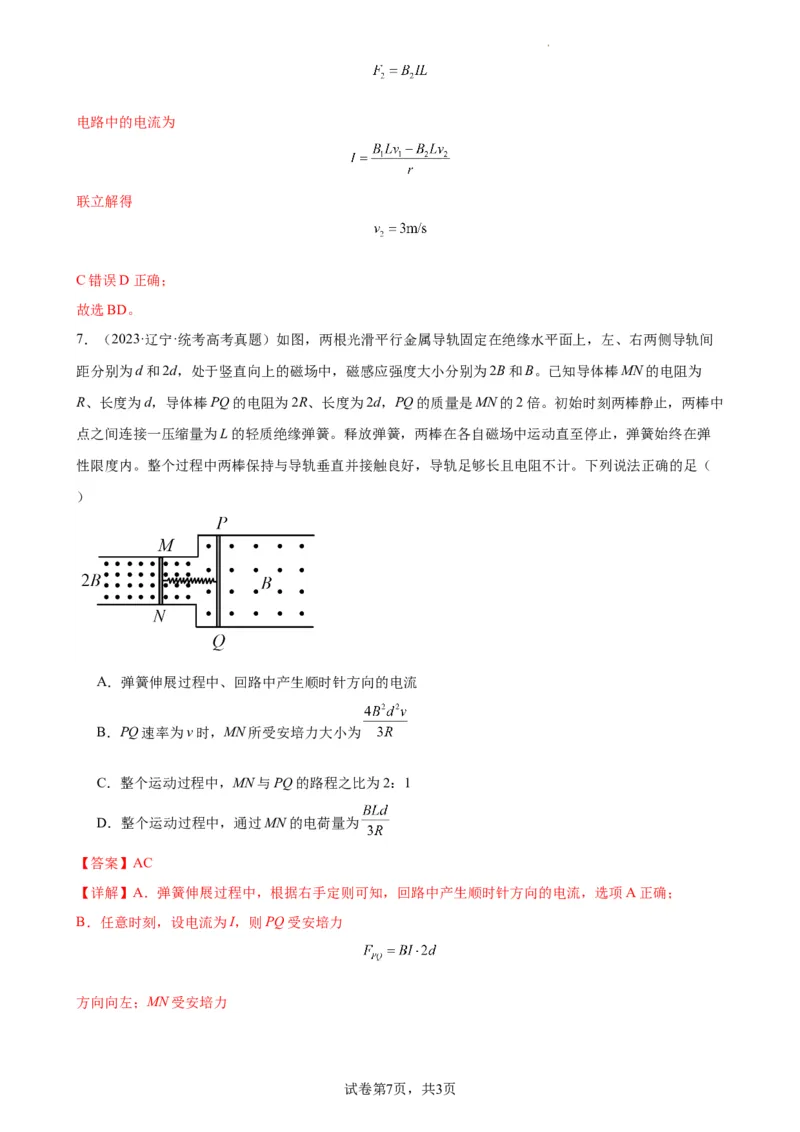

7．（2023·辽宁·统考高考真题）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间
距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为
R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中
点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹
性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（
）
A．弹簧伸展过程中、回路中产生顺时针方向的电流
B．PQ速率为v时，MN所受安培力大小为
C．整个运动过程中，MN与PQ的路程之比为2：1
D．整个运动过程中，通过MN的电荷量为
【答案】AC
【详解】A．弹簧伸展过程中，根据右手定则可知，回路中产生顺时针方向的电流，选项A正确；
B．任意时刻，设电流为I，则PQ受安培力
方向向左；MN受安培力
试卷第7页，共3页

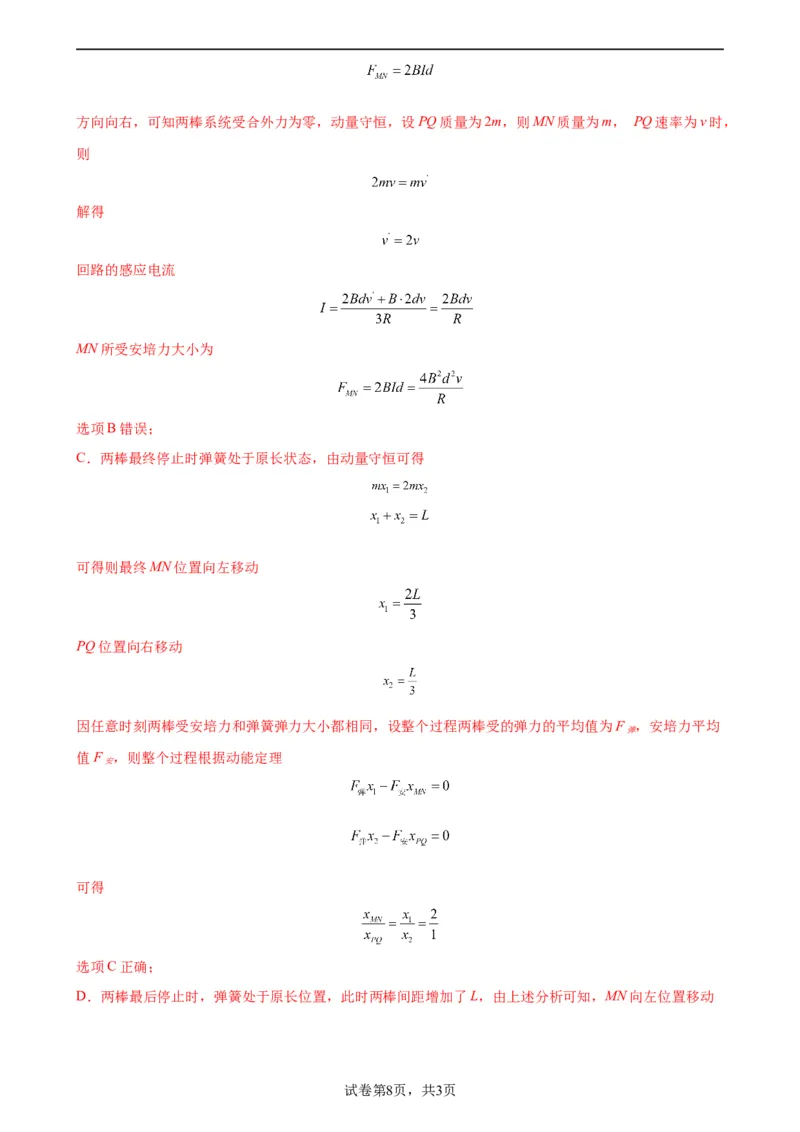

学科网（北京）股份有限公司方向向右，可知两棒系统受合外力为零，动量守恒，设PQ质量为2m，则MN质量为m， PQ速率为v时，
则
解得
回路的感应电流
MN所受安培力大小为
选项B错误；
C．两棒最终停止时弹簧处于原长状态，由动量守恒可得
可得则最终MN位置向左移动
PQ位置向右移动
因任意时刻两棒受安培力和弹簧弹力大小都相同，设整个过程两棒受的弹力的平均值为F ，安培力平均
弹
值F ，则整个过程根据动能定理
安
可得
选项C正确；
D．两棒最后停止时，弹簧处于原长位置，此时两棒间距增加了L，由上述分析可知，MN向左位置移动

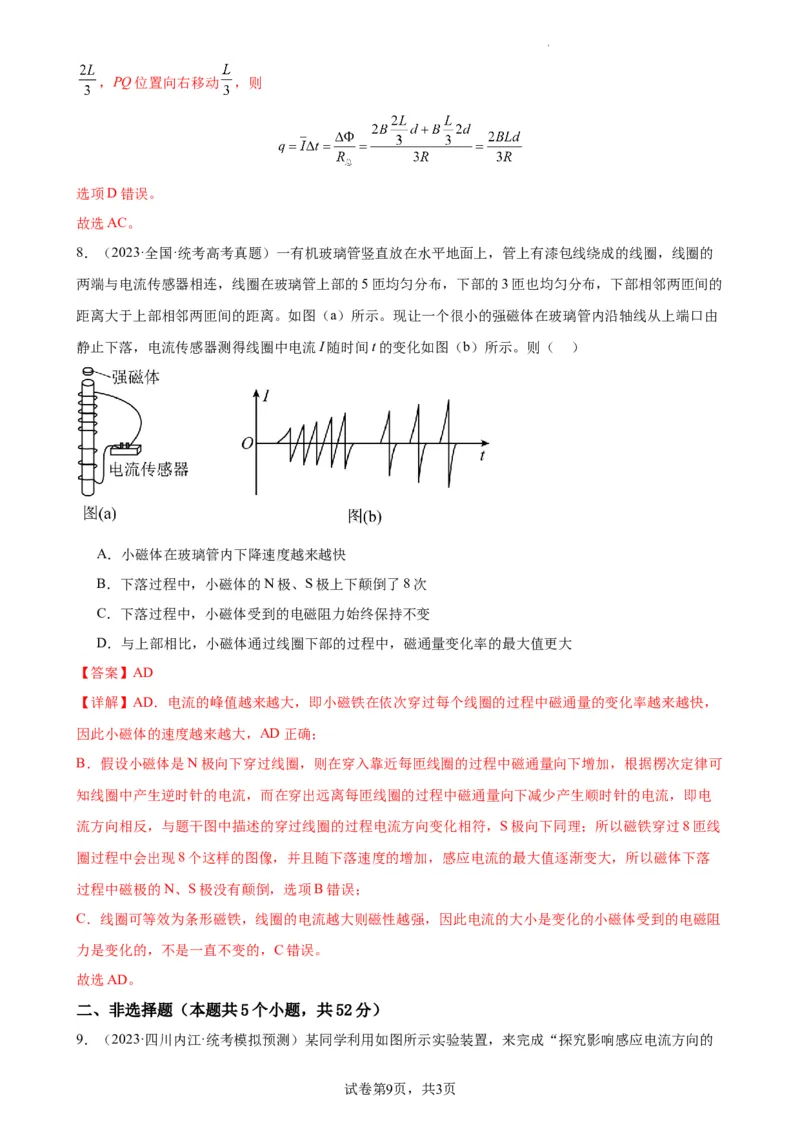

试卷第8页，共3页，PQ位置向右移动 ，则
选项D错误。
故选AC。
8．（2023·全国·统考高考真题）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的
两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的
距离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由
静止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）
A．小磁体在玻璃管内下降速度越来越快
B．下落过程中，小磁体的N极、S极上下颠倒了8次
C．下落过程中，小磁体受到的电磁阻力始终保持不变
D．与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
【答案】AD
【详解】AD．电流的峰值越来越大，即小磁铁在依次穿过每个线圈的过程中磁通量的变化率越来越快，
因此小磁体的速度越来越大，AD正确；
B．假设小磁体是N极向下穿过线圈，则在穿入靠近每匝线圈的过程中磁通量向下增加，根据楞次定律可
知线圈中产生逆时针的电流，而在穿出远离每匝线圈的过程中磁通量向下减少产生顺时针的电流，即电
流方向相反，与题干图中描述的穿过线圈的过程电流方向变化相符，S极向下同理；所以磁铁穿过8匝线
圈过程中会出现8个这样的图像，并且随下落速度的增加，感应电流的最大值逐渐变大，所以磁体下落
过程中磁极的N、S极没有颠倒，选项B错误；
C．线圈可等效为条形磁铁，线圈的电流越大则磁性越强，因此电流的大小是变化的小磁体受到的电磁阻
力是变化的，不是一直不变的，C错误。
故选AD。
二、非选择题（本题共5个小题，共52分）

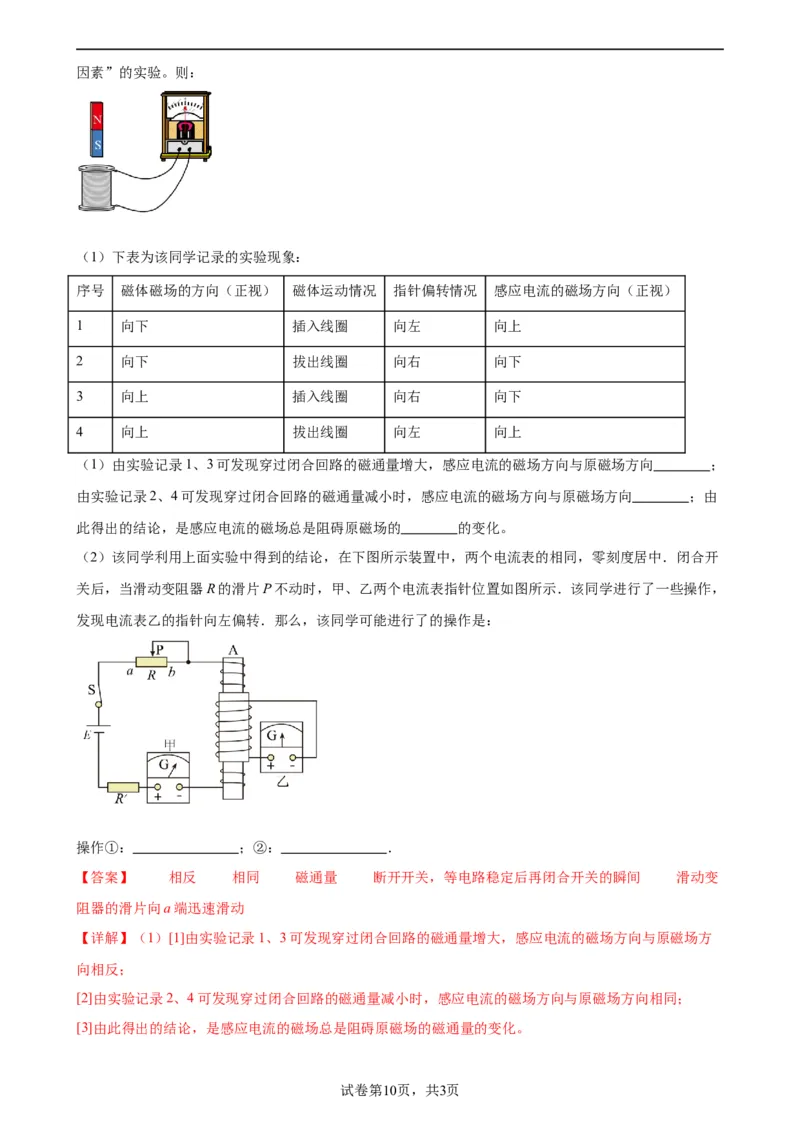

9．（2023·四川内江·统考模拟预测）某同学利用如图所示实验装置，来完成“探究影响感应电流方向的
试卷第9页，共3页
学科网（北京）股份有限公司因素”的实验。则：
（1）下表为该同学记录的实验现象：
序号 磁体磁场的方向（正视） 磁体运动情况 指针偏转情况 感应电流的磁场方向（正视）
1 向下 插入线圈 向左 向上
2 向下 拔出线圈 向右 向下
3 向上 插入线圈 向右 向下
4 向上 拔出线圈 向左 向上
（1）由实验记录1、3可发现穿过闭合回路的磁通量增大，感应电流的磁场方向与原磁场方向 ；
由实验记录2、4可发现穿过闭合回路的磁通量减小时，感应电流的磁场方向与原磁场方向 ；由
此得出的结论，是感应电流的磁场总是阻碍原磁场的 的变化。
（2）该同学利用上面实验中得到的结论，在下图所示装置中，两个电流表的相同，零刻度居中．闭合开
关后，当滑动变阻器R的滑片P不动时，甲、乙两个电流表指针位置如图所示．该同学进行了一些操作，
发现电流表乙的指针向左偏转．那么，该同学可能进行了的操作是：
操作①： ；②： ．
【答案】 相反 相同 磁通量 断开开关，等电路稳定后再闭合开关的瞬间 滑动变
阻器的滑片向a端迅速滑动
【详解】（1）[1]由实验记录1、3可发现穿过闭合回路的磁通量增大，感应电流的磁场方向与原磁场方
向相反；
[2]由实验记录2、4可发现穿过闭合回路的磁通量减小时，感应电流的磁场方向与原磁场方向相同；
[3]由此得出的结论，是感应电流的磁场总是阻碍原磁场的磁通量的变化。

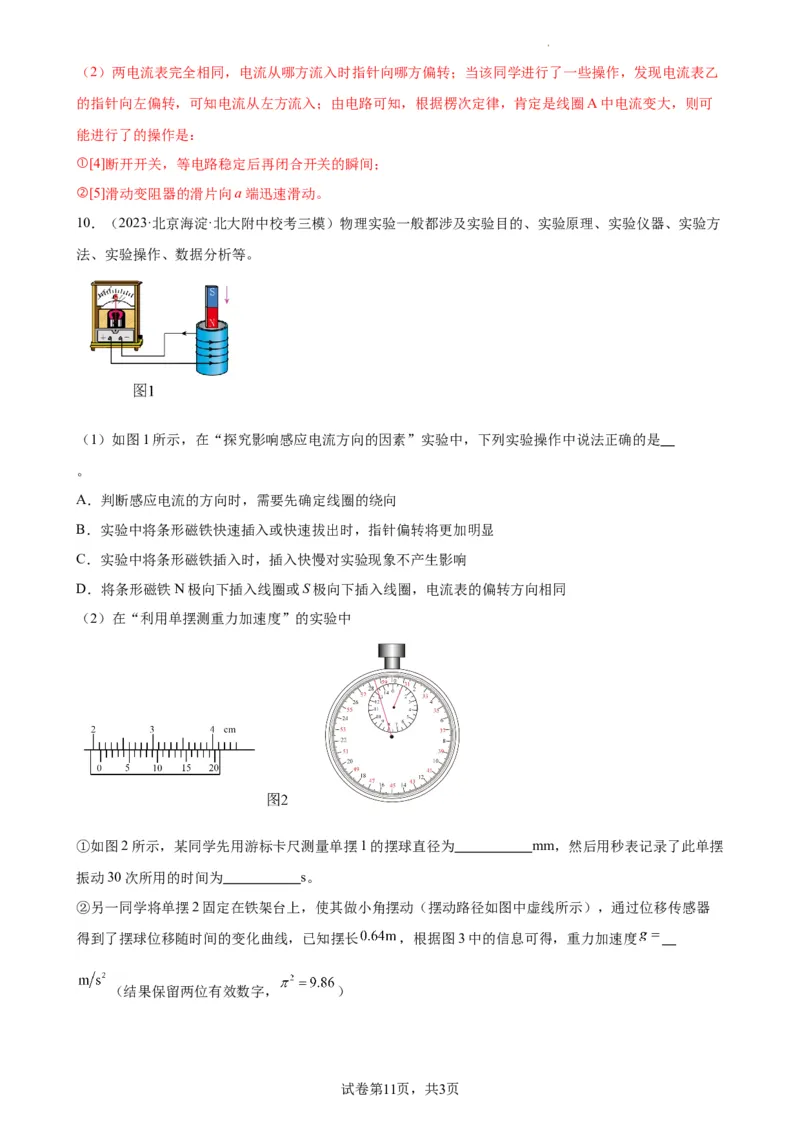

试卷第10页，共3页（2）两电流表完全相同，电流从哪方流入时指针向哪方偏转；当该同学进行了一些操作，发现电流表乙
的指针向左偏转，可知电流从左方流入；由电路可知，根据楞次定律，肯定是线圈A中电流变大，则可
能进行了的操作是：
①[4]断开开关，等电路稳定后再闭合开关的瞬间；
②[5]滑动变阻器的滑片向a端迅速滑动。
10．（2023·北京海淀·北大附中校考三模）物理实验一般都涉及实验目的、实验原理、实验仪器、实验方
法、实验操作、数据分析等。
（1）如图1所示，在“探究影响感应电流方向的因素”实验中，下列实验操作中说法正确的是
。
A．判断感应电流的方向时，需要先确定线圈的绕向
B．实验中将条形磁铁快速插入或快速拔出时，指针偏转将更加明显
C．实验中将条形磁铁插入时，插入快慢对实验现象不产生影响
D．将条形磁铁N极向下插入线圈或S极向下插入线圈，电流表的偏转方向相同

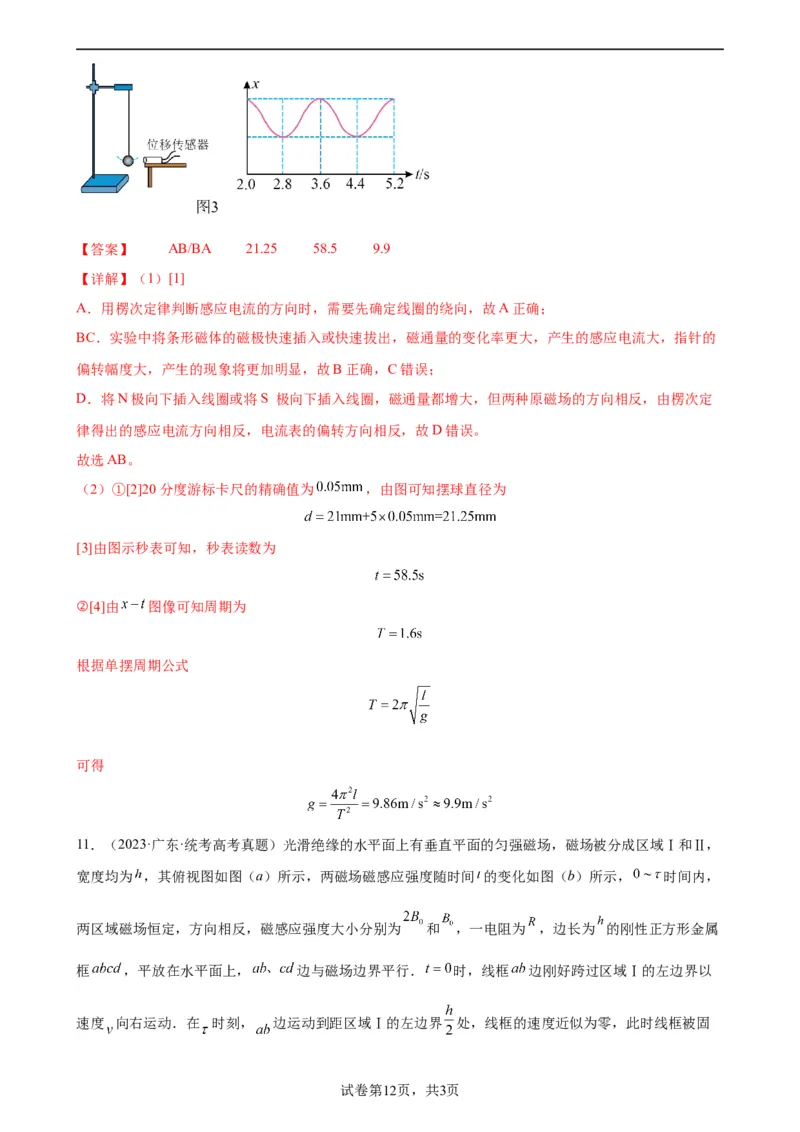

（2）在“利用单摆测重力加速度”的实验中
①如图2所示，某同学先用游标卡尺测量单摆1的摆球直径为 mm，然后用秒表记录了此单摆
振动30次所用的时间为 s。
②另一同学将单摆2固定在铁架台上，使其做小角摆动（摆动路径如图中虚线所示），通过位移传感器
得到了摆球位移随时间的变化曲线，已知摆长 ，根据图3中的信息可得，重力加速度
（结果保留两位有效数字， ）
试卷第11页，共3页
学科网（北京）股份有限公司【答案】 AB/BA 21.25 58.5 9.9
【详解】（1）[1]
A．用楞次定律判断感应电流的方向时，需要先确定线圈的绕向，故A正确；
BC．实验中将条形磁体的磁极快速插入或快速拔出，磁通量的变化率更大，产生的感应电流大，指针的
偏转幅度大，产生的现象将更加明显，故B正确，C错误；
D．将N极向下插入线圈或将S 极向下插入线圈，磁通量都增大，但两种原磁场的方向相反，由楞次定
律得出的感应电流方向相反，电流表的偏转方向相反，故D错误。
故选AB。
（2）①[2]20分度游标卡尺的精确值为 ，由图可知摆球直径为
[3]由图示秒表可知，秒表读数为
②[4]由 图像可知周期为
根据单摆周期公式
可得
11．（2023·广东·统考高考真题）光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，
宽度均为 ，其俯视图如图（a）所示，两磁场磁感应强度随时间 的变化如图（b）所示， 时间内，
两区域磁场恒定，方向相反，磁感应强度大小分别为 和 ，一电阻为 ，边长为 的刚性正方形金属
框 ，平放在水平面上， 边与磁场边界平行． 时，线框 边刚好跨过区域Ⅰ的左边界以
速度 向右运动．在 时刻， 边运动到距区域Ⅰ的左边界 处，线框的速度近似为零，此时线框被固

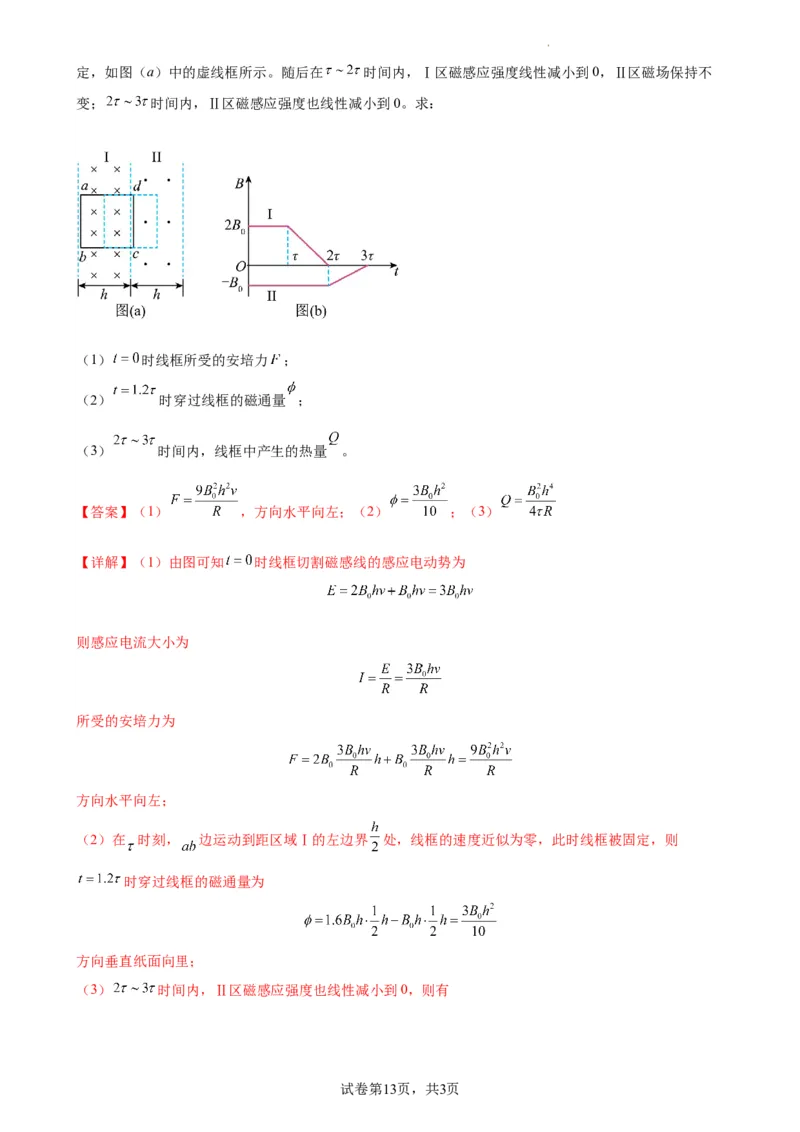

试卷第12页，共3页定，如图（a）中的虚线框所示。随后在 时间内，Ⅰ区磁感应强度线性减小到0，Ⅱ区磁场保持不
变； 时间内，Ⅱ区磁感应强度也线性减小到0。求：
（1） 时线框所受的安培力 ；
（2） 时穿过线框的磁通量 ；
（3） 时间内，线框中产生的热量 。
【答案】（1） ，方向水平向左；（2） ；（3）
【详解】（1）由图可知 时线框切割磁感线的感应电动势为
则感应电流大小为
所受的安培力为
方向水平向左；
（2）在 时刻， 边运动到距区域Ⅰ的左边界 处，线框的速度近似为零，此时线框被固定，则
时穿过线框的磁通量为
方向垂直纸面向里；
（3） 时间内，Ⅱ区磁感应强度也线性减小到0，则有
试卷第13页，共3页
学科网（北京）股份有限公司感应电流大小为
则 时间内，线框中产生的热量为
12．（2023·山西·统考高考真题）一边长为L、质量为m的正方形金属细框，每边电阻为R，置于光滑的
0
绝缘水平桌面（纸面）上。宽度为2L的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，
两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定的初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平
行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R = 2R，导轨电阻可
1 0
忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。
运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R 产生的
1
热量。
【答案】（1） ；（2）

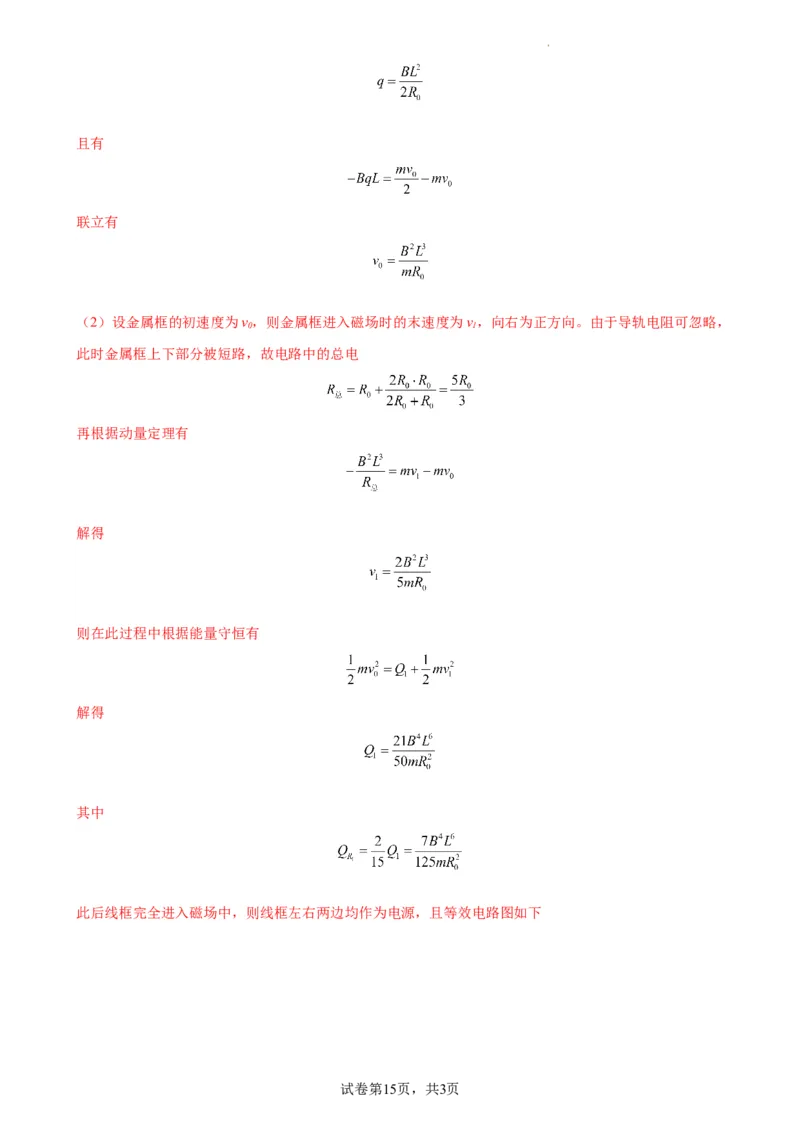

【详解】（1）金属框进入磁场过程中有
则金属框进入磁场过程中流过回路的电荷量为
则金属框完全穿过磁场区域的过程中流过回路的电荷量为
试卷第14页，共3页且有
联立有
（2）设金属框的初速度为v，则金属框进入磁场时的末速度为v，向右为正方向。由于导轨电阻可忽略，
0 1
此时金属框上下部分被短路，故电路中的总电
再根据动量定理有
解得
则在此过程中根据能量守恒有
解得
其中

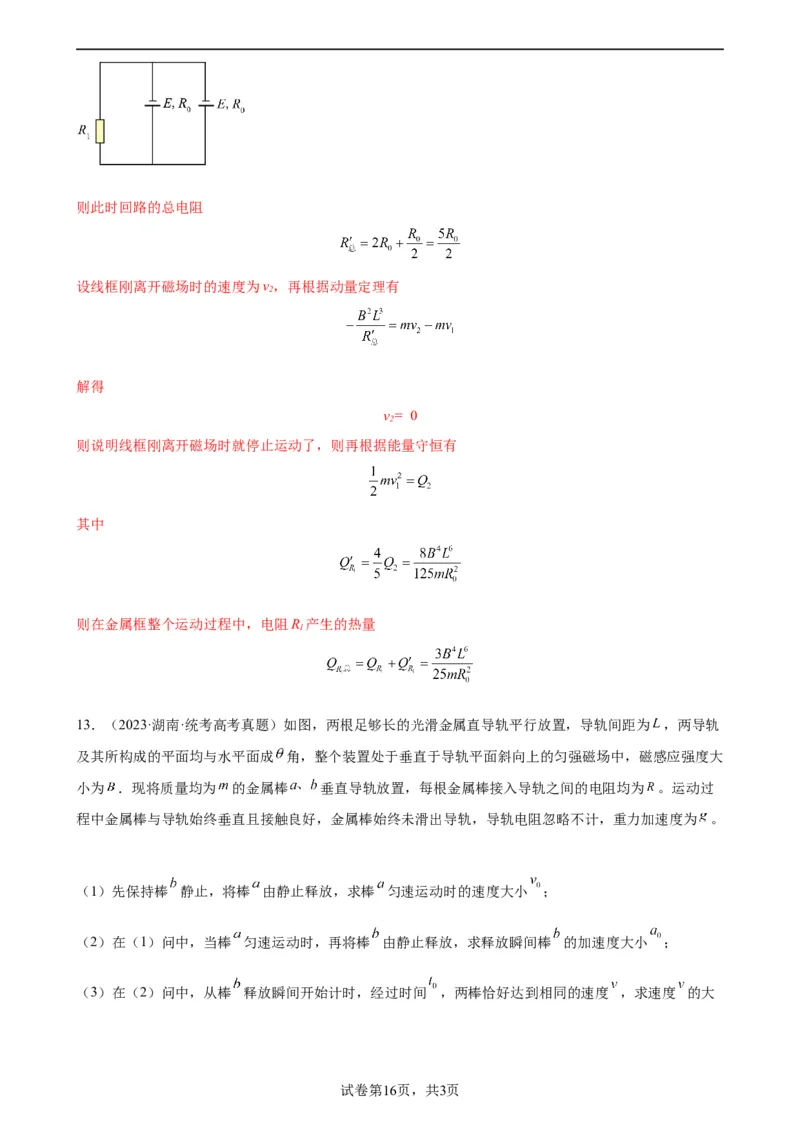

此后线框完全进入磁场中，则线框左右两边均作为电源，且等效电路图如下
试卷第15页，共3页
学科网（北京）股份有限公司则此时回路的总电阻
设线框刚离开磁场时的速度为v，再根据动量定理有
2
解得
v= 0
2
则说明线框刚离开磁场时就停止运动了，则再根据能量守恒有
其中
则在金属框整个运动过程中，电阻R 产生的热量
1
13．（2023·湖南·统考高考真题）如图，两根足够长的光滑金属直导轨平行放置，导轨间距为 ，两导轨
及其所构成的平面均与水平面成 角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大
小为 ．现将质量均为 的金属棒 垂直导轨放置，每根金属棒接入导轨之间的电阻均为 。运动过
程中金属棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，重力加速度为 。
（1）先保持棒 静止，将棒 由静止释放，求棒 匀速运动时的速度大小 ；
（2）在（1）问中，当棒 匀速运动时，再将棒 由静止释放，求释放瞬间棒 的加速度大小 ；
（3）在（2）问中，从棒 释放瞬间开始计时，经过时间 ，两棒恰好达到相同的速度 ，求速度 的大

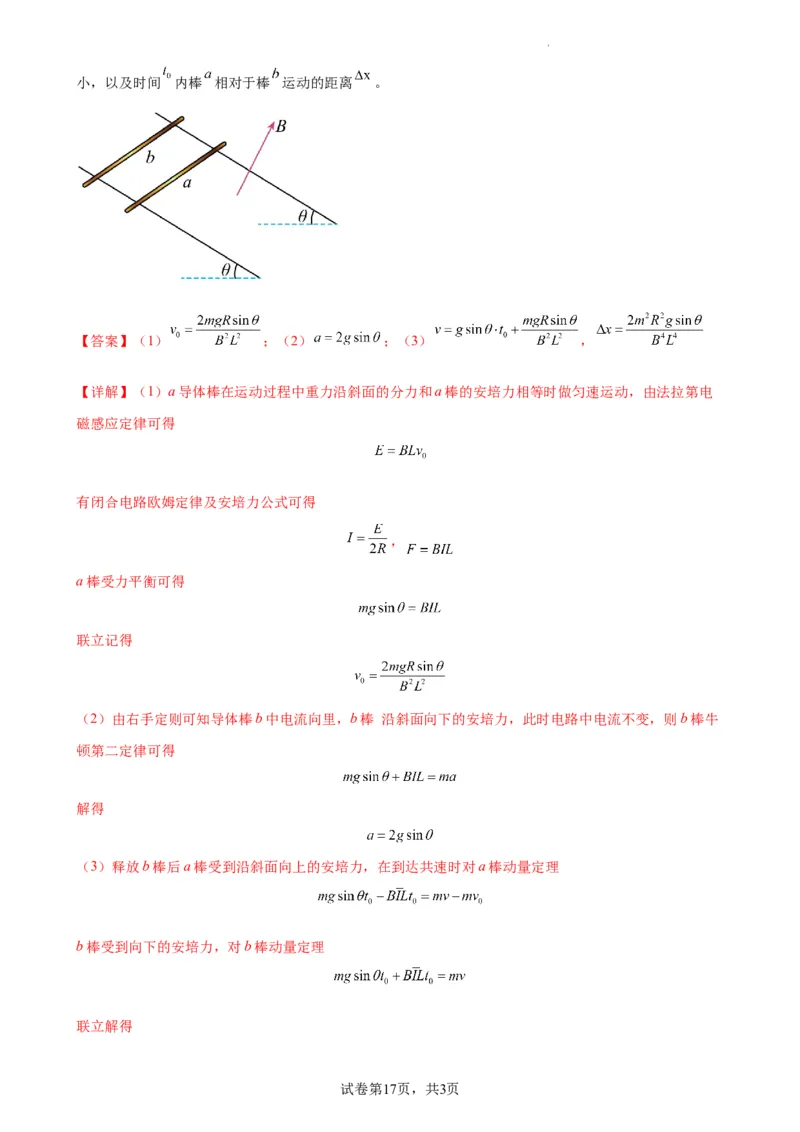

试卷第16页，共3页小，以及时间 内棒 相对于棒 运动的距离 。
【答案】（1） ；（2） ；（3） ，
【详解】（1）a导体棒在运动过程中重力沿斜面的分力和a棒的安培力相等时做匀速运动，由法拉第电
磁感应定律可得
有闭合电路欧姆定律及安培力公式可得
，
a棒受力平衡可得
联立记得
（2）由右手定则可知导体棒b中电流向里，b棒 沿斜面向下的安培力，此时电路中电流不变，则b棒牛
顿第二定律可得
解得
（3）释放b棒后a棒受到沿斜面向上的安培力，在到达共速时对a棒动量定理
b棒受到向下的安培力，对b棒动量定理
联立解得
试卷第17页，共3页
学科网（北京）股份有限公司此过程流过b棒的电荷量为q，则有
由法拉第电磁感应定律可得
联立b棒动量定理可得
