2020年潍坊市初中学业水平考试
(满分:100分 考试时间:90分钟)
第Ⅰ卷(选择题 共40分)
一、单项选择题(本题有10个小题,共20分。每个小题给出的四个选项中,只有一个是正确的,选对的每小题得2分。多选、不选、错选均不得分)
1.首先发现杠杆原理的是 ( )
A.阿基米德 B.牛顿 C.帕斯卡 D.焦耳
2.为庆祝中华人民共和国成立70周年,在北京隆重举行了“新时代军乐之声音乐会”,首次采用百名高音礼号和百名军鼓共同演奏号角音乐,乐音回荡夜空,宏伟庄重。下列关于礼号和军鼓产生的乐音说法正确的是 ( )
A.礼号发音不需要振动 B.军鼓的声音属于超声波
C.两者音色相同 D.两者传播速度相同
3.下列现象,由光的直线传播形成的是 ( )
4.某同学游玩时捡到一物体,对该物体加热,测得其温度随时间变化的图像如图所示,下列说法正确的是 ( )
A.该物体是非晶体
B.该物体的熔点为80 ℃
C.第10 min到25 min时间内物体不吸收热量
D.第10 min到25 min时间内物体的内能不变
5.2020年3月22日是第二十八个“世界水日”,水是生命之源,节约用水是每个公民的责任。关于水的物态变化,下列说法正确的是 ( )
A.霜的形成是凝固现象 B.露的形成是液化现象
C.冰的形成是凝华现象 D.雾的形成是汽化现象
6.在一次军事演习中,坦克要经过一沼泽地,工兵连迅速在沼泽地段铺设了宽木板,坦克得以顺利通过,是因为铺设木板后 ( )
A.坦克的重力变小
B.对地面的压力变小
C.对地面的压强变小
D.对地面的压强变大
7.下列做法符合安全用电要求的是( )
A.在高压电线下放风筝
B.用湿布擦拭使用中的台灯
C.去掉三脚插头中较长的插脚
D.使用试电笔时用手指抵住其上端的金属帽
8.如图所示,一圆形水管左粗右细,a、b为粗管和细管中同一水平面上的点,水管中有一气泡,随水向右快速运动,气泡经过a、b两点时体积大小的比较,以下分析正确的是 ( )
A.a点时大 B.b点时大 C.一样大 D.均有可能
第8题图第9题图
9.如图所示电路中,电源电压为3 V,灯泡L、L 规格相同。闭合开关S,两灯均不亮。保持S闭合,用电压表测得a、b间电压为0 V,c、d间电压为3 V,下列判断正确的是 ( )
1 2
A.b、c间导线断路 B.灯泡L 断路
1
C.灯泡L 断路 D.灯泡L、L 均断路
2 1 2
10.大多数新冠肺炎患者会出现发热症状,已知热敏电阻的阻值随人体辐射的红外线而改变,人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3 ℃的人经过时仅绿灯亮,高于37.3 ℃的人经过
时,红灯亮且电铃响起。下列设计符合要求的是( )
二、多项选择题(本题有5个小题,共20分。每个小题给出的四个选项中,至少有两个是正确的,选对的每小题得4分,选对但不全的得2分,选错或不选的得0分)
11.2020年2月15日,短道速滑世界杯混合接力赛中国队摘得金牌,比赛中运动员过弯道的情景如图所示,过弯道过程中对运动员的分析正确的是 ( )
A.以看台为参照物运动员静止
B.运动员的运动状态不变
C.运动员的惯性不变
D.蹬冰面的同时冰面给运动员作用力
12.礼花喷射器结构如图,气罐内有高压气体,气罐通过气阀与纸筒相连。使用时转动纸筒打开气阀,气体将纸筒内的礼花快速喷向远处。对该过程的分析正确的是 ( )
A.罐内气体的内能减少
B.罐内气体分子热运动加剧
C.罐内气体通过热传递方式改变了其内能
D.该过程能量转化方式与汽油机做功冲程相同
13.如图所示电路,电源电压不变,闭合开关S,灯泡L发光。向左移动滑动变阻器的滑片P,发生的变化是 ( )
A.电流表示数变大 B.电压表示数变大
C.电路的总功率变小 D.灯泡变亮

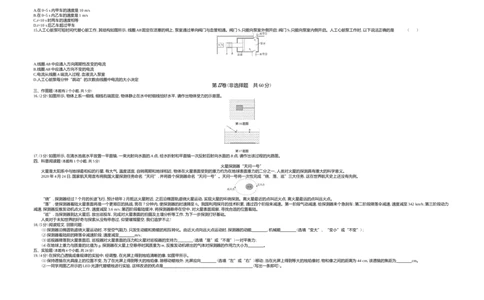

14.在操场直跑道上进行遥控小车比赛,甲、乙两车从t=0 s时由同一起点同方向运动,两者运动的路程-时间图像分别如图中的甲、乙所示,下列判断正确的是( )A.在0~5 s内甲车的速度是10 m/s
B.在0~5 s内乙车的速度是1 m/s
C.t=10 s时两车的速度相等
D.t=10 s后乙车超过甲车
15.人工心脏泵可短时间代替心脏工作,其结构如图所示,线圈AB固定在活塞的柄上,泵室通过单向阀门与血管相通。阀门S 只能向泵室外侧开启;阀门S 只能向泵室内侧开启。人工心脏泵工作时,以下说法正确的是 ( )
1 2
A.线圈AB中应通入方向周期性改变的电流
B.线圈AB中应通入方向不变的电流
C.电流从线圈A端流入过程,血液流入泵室
D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定
第Ⅱ卷(非选择题 共60分)
三、作图题(本题有2个小题,共5分)
16.(2分)如图所示,物体上系一细线,细线右端固定,物体静止在水中时细线恰好水平,请作出物体受力的示意图。
第16题图
第17题图
17.(3分)如图所示,在清水池底水平放置一平面镜,一束光射向水面的A点,经水折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图。
四、科普阅读题(本题有1个小题,共5分)
火星探测器“天问一号”
火星是太阳系中与地球最相似的行星,有大气,温度适宜,自转周期和地球相近,物体在火星表面受到的重力约为在地球表面重力的二分之一,人类对火星的探测具有重大的科学意义。
2020年4月24日,国家航天局宣布将我国火星探测任务命名“天问”,并将首个探测器命名“天问一号”。天问一号将一次性完成“绕、落、巡”三大任务,这在世界航天史上还没有先例。
“绕”,探测器经过7个月的长途飞行,预计明年2月抵达火星附近,之后沿椭圆轨道绕火星运动,实现火星的环绕探测。离火星最近的点叫近火点,离火星最远的点叫远火点。
“落”,使探测器着陆火星表面将是一个更艰巨的挑战,需在7分钟内,使探测器的时速降至0。我国利用探月的技术积累,通过四个阶段来减速。第一阶段气动减速,给探测器来个急刹车;第二阶段降落伞减速,速度减至342 km/h;第三阶段动力
减速,探测器反推发动机点火工作,速度减至3.6 m/s;第四阶段着陆缓冲,将探测器悬停在空中,对火星表面观察,寻找合适的位置着陆。
“巡”,当探测器到达火星后,放出巡视车,完成对火星表面的拍摄及土壤分析等工作,为下一步探测打好基础。
人类对于未知世界的好奇与探索从没有停息过,仰望璀璨星空,我们追梦不止!
18.(5分)阅读短文,回答问题:
(1)探测器沿椭圆轨道绕火星运动时,不受空气阻力,只发生动能和势能的相互转化。由近火点向远火点运动时,探测器的动能 ,机械能 (选填“变大”、“变小”或“不变”);
(2)探测器着陆前的降落伞减速阶段,速度减至 m/s;
(3)巡视器降落到火星表面后,巡视器对火星表面的压力和火星对巡视器的支持力 (选填“是”或“不是”)一对平衡力;
(4)在地球上重力与质量的比值为g,探测器在火星上空悬停时其质量为m,反推发动机喷出的气体对探测器的作用力大小为 。
五、实验题(本题有4个小题,共24分)
19.(4分)在探究凸透镜成像规律的实验中,经调整,在光屏上得到烛焰清晰的像,如图甲所示。
(1)保持透镜在光具座上的位置不变,为了在光屏上得到等大的烛焰像,除移动蜡烛外,光屏应向 (选填“左”或“右”)移动;当在光屏上得到等大的烛焰像时,物和像之间的距离为44 cm,该透镜的焦距为 cm。
(2)一同学用图乙所示的LED光源代替蜡烛进行实验,这样改进的优点是 (写出一条即可)。甲
乙
20.(6分)某同学通过实验探究滑动摩擦力与哪些因素有关。
实验器材:粗糙程度不同的长木板甲和乙、滑块(质量已知)、砝码、测力计。
实验步骤:
①将滑块放在水平长木板甲上进行实验,通过改变滑块上砝码的个数改变滑块的压力;记录多组滑动摩擦力F及压力F 的大小;作出摩擦力F随压力F 变化的图像,如F-F 图像中甲所示;
N N N
②换用木板乙重复上述实验,作出摩擦力F随压力F 变化的图像,如F-F 图像中乙所示。
N N
(1)如下图所示, (选填“A”或“B”)操作更便于测量滑动摩擦力的大小。
(2)由F-F 图像可知:①在接触面一定的情况下滑动摩擦力与压力成 比;②长木板 (选填“甲”或“乙”)的接触面更粗糙。
N
21.(6分)已知水的密度为1.0×103 kg/m3,某兴趣小组用一薄壁量杯(杯壁体积忽略不计)制作了一个测量液体密度的简易装置,操作如下:
(1)在量杯内装入适量细沙后放入水中,量杯在水中竖直静止时,如图甲所示。此时量杯浸没在水中的体积为 mL;
(2)将该装置放入某液体中,静止时如图乙所示,则该液体的密度为 kg/m3;某同学将一小石子放入量杯,静止时如图丙所示,则小石子质量是 g。
22.(8分)某实验小组用如图甲所示的器材,测量标有“3.8 V”字样小灯泡的额定功率,电源电压不变。
甲
(1)请用笔画线代替导线,将图甲中的实物图连接完整(要求滑动变阻器滑片向B端滑动时接入电路的阻值变大);
(2)图甲电路连接完成后,经检查无误,闭合开关,发现电流表有示数,但小灯泡不亮。为完成实验,必要的操作是 ;
A.更换小灯泡
B.移动滑动变阻器滑片,减小滑动变阻器连入的阻值
(3)调节滑动变阻器过程中,观察 表的示数,确定小灯泡是否达到了额定功率;
(4)实验过程中,某时刻电流表和电压表示数分别如图乙所示,此时小灯泡的实际功率为 W。乙
六、计算题(本题有4个小题,共26分。解答时应写出必要的文字说明、公式和重要的计算步骤,只写出最后答案的不能得分)
23.(5分)疫情期间,大壮同学自制了如图所示的健身器材,坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来,在杆的A端悬挂质量m=10 kg的重物,在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5 m,OB长0.5 m,大壮质量m=56
1 2
kg,g取10 N/kg,求此时:
(1)大壮对杆的拉力大小;
(2)地面对大壮的支持力大小。
24.(6分)某型号汽车的油量显示电路如图甲所示,其中定值电阻R=10 Ω;R为压敏电阻(厚度不计),位于油箱底部, 表是一量程为0~0.6 A的电流表,作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化,其对应关系如图乙所示。
0
已知加满汽油时油的深度为0.4 m, 表示数为0.6 A,汽油密度ρ =0.7×103 kg/m3,g取10 N/kg。求:
油
(1)加满汽油时汽油在油箱底部产生的压强;
(2)电源的电压;
(3)汽油耗尽时电流表的示数。
甲
乙
25.(7分)如图所示,小汽车通过滑轮组从竖直矿井中提升矿石,矿石以1 m/s的速度匀速上升8 m,已知矿石重2 700 N,动滑轮重300 N,不计绳的重力及滑轮摩擦,求该过程中:
(1)汽车拉力的大小;
(2)汽车拉力的功率;
(3)滑轮组的机械效率。26.(8分)图甲是一款紫砂电饭锅,其简化电路如图乙所示,R、R 是电热丝,R 的阻值为110 Ω,通过单独或同时闭合S、S 实现低温、中温、高温三个挡位间的切换,其铭牌如图丙所示,求:
1 2 1 1 2
加热效率 80%
额定电压 220 V
低温挡 440 W
电功率 中温挡 880 W
高温挡
丙
(1)低温挡加热时电流的大小;
(2)电热丝R 的阻值;
2
(3)已知粥的比热容c =4.0×103 J/(kg·℃),将2.2 kg的粥用高温挡从20 ℃加热到74 ℃需要的时间。
粥
22
2020年潍坊市初中学业水平考试
答案速查
1 2 3 4 5 6 7 8
A D A B B C D B
9 10 11 12 13 14 15
C C CD AD BC BD AC
1.A 由初中阶段学过的知识可知:首先发现杠杆原理的是阿基米德,A符合题意;牛顿总结了前人的研究成果,概括出了著名的牛顿第一定律,B不符合题意。帕斯卡提出了帕斯卡定律,C不符合题意;焦耳最先确定了电流产生的热量跟电流、电阻和
通电时间的关系,D不符合题意。
2.D 声音是由物体振动产生的,A错;人耳不能听到超声波,人耳能听到军鼓的声音,B错;音色是发声体本身的一种特征,可以区别发声体,C错;礼号和军鼓产生的乐音在空气中的传播速度相同,D正确。
3.A 当月球转到地球和太阳之间,月球挡住了太阳照向地球的光,人们看不到太阳,就形成了日食,该现象是由光的直线传播形成的,A符合题意;色散属于光的折射现象,B不符合题意;镜中的小猫是平面镜成的像,是光的反射形成的,C不符合题意;
露珠相当于放大镜,我们看到的露珠下的叶脉是光的折射形成的像,D不符合题意。故选A。
4.B 由图像可知,对该物体进行加热,10 min~25 min持续吸热,温度保持不变,因此该物体为晶体,在此过程中物体的内能不断增加。在熔化过程中保持不变的温度就是晶体的熔点,为80 ℃。A、C、D错,B正确。
5.B 霜的形成属于凝华现象, A错;露是水蒸气液化形成的,B正确;冰是液态的水凝固形成的,C错;雾是水蒸气液化形成的,D错。
分析生活中的热现象属于哪种物态变化,关键要看清物态变化前后,物质各处于什么状态。
生活中遇见的“白气”“白雾”“小水滴” “小水珠”都是水蒸气液化形成的。
F
6.C 在水平地面上的坦克,竖直方向所受的重力和它对地面的压力大小相等,铺设木板后,坦克的重力不变,所以压力不变,A、B错;铺设宽木板增大了受力面积,根据p= 可知,减小了坦克对地面的压强,C正确,D错。
S
7.D 在高压电线下放风筝,容易发生触电事故,A错;用湿布擦拭使用中的台灯,容易触电,B错;电冰箱、洗衣机等用电器的外壳必须接地,所以三脚插头中较长插脚(连接地线)绝对不能去掉,否则可能使外壳带电,人体接触造成触电,C错;使用试电
笔时,手指按住金属帽,用笔尖接触被测导线,才能区分火线和零线,D正确。
8.B 由流体压强特点“流速大的地方压强小,流速小的地方压强大”可知,气泡在a点水管粗,流速慢,压强大,气泡体积小,在b点水管细,流速快,压强小,因此气泡体积大。综上所述,A、C、D错误,B正确。
9.C 由题图可知L 和L 串联,闭合开关S,两灯均不亮,说明此电路是断路。把电压表并联在a、b间,电压表的示数为0 V,则此时电压表与电源连接的电路为断路;把电压表并联在c、d间,电压表的示数为3 V,则此时电压表与电源连接的电路是通
1 2
路,由此可以判断c、d之间为断路,即L 断路。
2
在判断电路故障时,电压表的示数的变化很关键,若电压表有示数,说明电压表与电源能连通,若无示数,说明电压表与电源不能连通。
电压表并联在某处时若有示数,说明此处断路或其他处短路,若无示数,说明此处短路或其他处断路。10.C A、D选项,无人或体温低于37.3 ℃的人经过时,绿灯和红灯串联,且都亮;当体温高于37.3 ℃的人经过时,热敏电阻的阻值变小,电磁铁磁性变强,衔铁被吸下,电铃响,红灯亮,A、D不符合题意。B选项,无人或体温低于37.3 ℃的人经过时,红
灯亮;当体温高于37.3 ℃的人经过时,热敏电阻的阻值变小,电磁铁磁性变强,衔铁被吸下,电铃和绿灯并联,电铃响,绿灯亮,B不符合题意。C选项,无人或体温低于37.3 ℃的人经过时,绿灯亮;当体温高于37.3 ℃的人经过时,热敏电阻的阻值变小,电
磁铁磁性变强,衔铁被吸下,电铃和红灯并联,电铃响,红灯亮,C符合题意。
11.CD 在过弯道过程中,运动员相对于看台发生了位置的改变,以看台为参照物,运动员是运动的,A错;运动员过弯道时,运动方向在改变,所以运动状态改变,B错;惯性是物体的一种属性,惯性大小取决于质量大小,运动员质量不变,惯性不变,C正
确;运动员蹬冰面的同时,冰面给运动员一个反作用力,D正确。
12.AD 使用时转动纸筒打开气阀,气体将纸筒内的礼花快速喷向远处,罐内气体对外做功,内能减小,温度降低,因此分子热运动减缓,A正确,B、C错。罐内气体对外做功的过程中内能转化为机械能,和汽油机的做功冲程相同,D正确。
13.BC 由图可知,滑动变阻器和灯泡L串联,电流表测整个电路电流,电压表测滑动变阻器连入电路中的电阻两端的电压,当滑动变阻器的滑片向左移动时,滑动变阻器接入电路中的电阻变大,电流变小,灯泡实际功率变小,灯泡变暗,电流表示数变小,
A、D错。根据串联电路中电压的特点,滑动变阻器连入电路中的电阻变大,分压变大,电压表示数变大,B正确。由P=UI得,电流变小,电源电压不变,电路总功率变小,C正确。
s 10m s' 10m
14.BD 由图可知,在0~5 s内,甲车行驶了10 m,甲车速度为v = = =2 m/s,A错;由图可知,乙车做匀速直线运动,乙车速度为v = = =1 m/s,B正确;由图可知,甲车5 s后静止,两车10 s时相遇,行驶的路程相等,速度不同,之后乙车继续
甲 t 5s 乙 t' 10s
行驶超过甲车,C错,D正确。
15.AC 当线圈AB中的电流方向做周期性改变时,通电螺线管的磁极会发生改变,和左侧的条形磁铁发生相互作用,使活塞往复运动,A正确,B错;当电流从A流入时,通电螺线管左端是S极,被左侧条形磁铁N极吸引,活塞向左运动,阀门S 打开,S
2 1
关闭,血液流入泵室,C正确。人工心脏泵跳动的次数,由活塞往复次数决定,即由电流方向改变次数决定,电流大小改变运动速度,D错。
16. 答案 如图所示(2分。说明:每力1分,错画1力扣1分,最低0分。)
解析 由题图可知,物体在水中悬浮,受竖直方向上的浮力和重力作用,二者是一对平衡力,大小相等,方向相反,在同一直线上。作用点都画在重心上,两个力的线段长度相等。
17. 答案 如图所示
解析 根据题意可知,作AB连线垂直平分线,即法线,与平面镜交于点P,然后连接AP 和PB,即入射光线和反射光线。注意:法线必须用虚线。
首先过A点作关于平面镜对称点A',使AO等于OA',然后连接A'B交平面镜于点P,最后连接AP和PB,即入射光线和反射光线。注意:辅助线、法线必须用虚线。
1
18. 答案 (1)变小 不变 (2)95 (3)不是 (4) mg
2
(说明:每空1分,本题共计5分。)
342
解析 (1)探测器由近火点到远火点运动过程中,速度越来越慢,高度越来越高,动能转化为重力势能,因为不受空气阻力,只是动能和重力势能之间的转化,所以机械能守恒。(2)探测器着陆前的降落伞减速阶段,速度为v=342 km/h= m/s=95
3.6
m/s。(3)巡视器对火星表面的压力,受力物体是火星,火星对巡视器的支持力,受力物体是巡视器,不是同一受力物体,所以不是平衡力。(4)探测器在火星上空悬停时质量为m,悬停时,探测器处于平衡状态,反推发动机喷出的气体对探测器作用力等
1 1
于火星对探测器的引力,作用力大小为F= G= mg。
2 2
19. 答案 (1)右 11 (2)图像亮度高;成像稳定;无安全隐患等
[说明:(1)每空1分,(2)2分,本题共计4分。(2)答出一条即可,其他答案只要合理,即可得分。]
解析 (1)由甲图可知,物距大于像距,成倒立、缩小的实像,为了得到等大的像,需要将蜡烛和光屏都向右移动;当在光屏上得到等大的像时,物和像之间的距离为44 cm,即4f=44 cm,则f =11 cm。(2)用LED光源替代蜡烛进行实验,与烛焰相比,
LED光源不会晃动,亮度较高,光屏上所成的像比较稳定,便于比较像和物的上下、左右颠倒。
20. 答案 (1)A (2)正 甲
(说明:每空2分,本题共计6分。)
解析 (1)在A操作中,滑块相对地面是静止的,受到的测力计拉力与木板对滑块的摩擦力是一对平衡力;对比B操作,A操作中长木板不必做匀速直线运动,只要测力计示数稳定,就可以保证滑块处于静止状态,便于读数,故选A。(2)接触面的粗糙
程度相同,摩擦力与压力的比值为一定值,故可得当接触面粗糙程度相同时,滑动摩擦力的大小与压力成正比;同一个滑块,在压力一定的情况下,接触面越粗糙,摩擦力越大,由图像可以看出,甲所受的摩擦力较大,说明接触面更粗糙。
影响滑动摩擦力大小因素有两个:压力大小和接触面的粗糙程度,研究与其中一个因素的关系时,要控制另外一个因素不变,根据图中信息得出结论。
21. 答案 (1)20(19.9~20.1) (2)0.8×103(0.79×103~0.81×103) 5.6(5.5~5.7)
(说明:每空2分,本题共计6分。)ρ V
解析 (1)由甲图可知,水面与量杯20 mL刻度重合,所以此时量杯浸没的体积为20 mL;(2)由乙图可知,量杯浸没的体积为25 mL,由漂浮条件可知,F =G =G ,G =G ,m =m ,ρ V =ρ V ,ρ = 水 水 =
浮 物 排 排液 排水 排液 排水 液 液 水 水 液 V
液
1×103 kg/m3×20×10-6 m3 =0.8×103 kg/m3。由丙图可知,量杯浸没的体积为32 mL,把小石子放入后,排开液体的质量为m=ρ V '=0.8 g/cm3×(32 cm3-25 cm3)=5.6 g。
液 液
25×10-6 m3
22. 答案 (1)如图所示 (2)B (3)电压 (4)1.26
[说明:(1)小题2分,每画对一条得1分;其余每空2分,本题共计8分。]
解析 (1)实验目的是测量“3.8 V”小灯泡的额定功率,所以电压表必须接0~15 V量程,即“15 V”接线柱与灯泡右接线柱相接,要求滑动变阻器滑片向B端滑动时,滑动变阻器接入电路的阻值变大,所以左下A接线柱必须与电源负极相接。(2)电
流表有示数,说明此电路为通路,灯泡不亮,可能是实际功率太小,需要调节滑动变阻器滑片,减小滑动变阻器连入电路中的阻值,增大电路中的电流,选B。(3)调节滑动变阻器滑片时,要观察电压表的示数,使电压表的示数为额定电压,确定小灯泡达
到了额定功率。(4)电流表使用的是0~0.6 A量程,示数为0.36 A,电压表使用的是0~15 V量程,其分度值为0.5 V,示数为3.5 V,灯泡的实际功率为P=UI=3.5 V×0.36 A=1.26 W。
23. 答案 (1)300 N (2)260 N
[说明:本题共计5分,其他解法只要合理,即可得分。]
解析 (1)轻杆A端受到的拉力F =G=mg=10 kg×10 N/kg=100 N(1分)
A 1 1
由杠杆平衡条件F l =F l ,得:
AOA BOB
轻杆B端受到的拉力F
B
= F
A
l
OA
=100N×1.5m=300 N(2分)
l 0.5m
OB
(2)对大壮进行受力分析有mg=F +F ',F '=F
2 支 B B B
地面对大壮的支持力为F =mg-F '=56 kg×10 N/kg-300 N=260 N(2分)
支 2 B
24. 答案 (1)2.8×103 Pa (2)12 V (3)0.1 A
[说明:本题共计6分,其他解法只要合理,即可得分。]
解析 (1)加满汽油时汽油在油箱底部产生的压强
p=ρ gh=0.7×103 kg/m3×10 N/kg×0.4 m=2.8×103 Pa(2分)
油
(2)由图像知,加满汽油时压敏电阻阻值R=10 Ω
1
电源电压U=I(R+R)=0.6 A×(10 Ω+10 Ω)=12 V(2分)
1 0
(3)由图像知汽油用完时,压敏电阻阻值R=110 Ω,此时电路中电流为I
2 A
U 12V
I = = =0.1 A(2分)
A R +R 10Ω+110Ω
0 2
25. 答案 (1)1 000 N (2)3 000 W (3)90%
(说明:本题共计7分,其他解法只要合理,即可得分。)
解析 (1)与动滑轮相连绳子的段数n=3
1 1
拉力F= (G +G )= ×(2 700 N+300 N)=1 000 N(2分)
3 矿石 动 3
(2)拉力端移动的速度为v=nv =3×1 m/s=3 m/s(1分)
矿石
Fs
拉力的功率为P= =Fv=1 000 N×3 m/s=3 000 W(1分)
t
(3)有用功W =G h=2 700 N×8 m=21 600 J(1分)
有 矿石
总功W =(G +G )h=(2 700 N+300 N)×8 m=24 000 J(1分)
总 矿石 动
W 21 600J
机械效率η= 有 ×100%= ×100%=90% (1分)
W 24 000J
总
26. 答案 (1)2 A (2)55 Ω (3)450 s
(说明:本题共计8分,其他解法只要合理,即可得分。)
P 440W
解析 (1)由P=UI得,低温挡加热电流I = 低= =2 A(2分)
低 U 220V(2)电热丝R 的电功率P=U2 =(220V )2=440 W
1 1
R 110Ω
1
只闭合S 时,电饭锅处于中温挡,
2
U2 (220V )2
电热丝R 的阻值R= = =55 Ω(2分)
2 2 P 880W
中
(3)经分析知,电饭锅高温挡功率P =P +P =880 W+440 W=1 320 W(1分)
高 中 低
粥吸收的热量Q =c mΔt=4.0×103 J/(kg·℃)×2.2 kg×(74 ℃-20 ℃)=4.752×105 J(1分)
吸 粥
Q 4.752×105 J
消耗的电能W= 吸= =5.94×105 J(1分)
η 80%
W W 5.94×105 J
由P= 得,加热时间t= = =450 s(1分)
t P 1 320W
