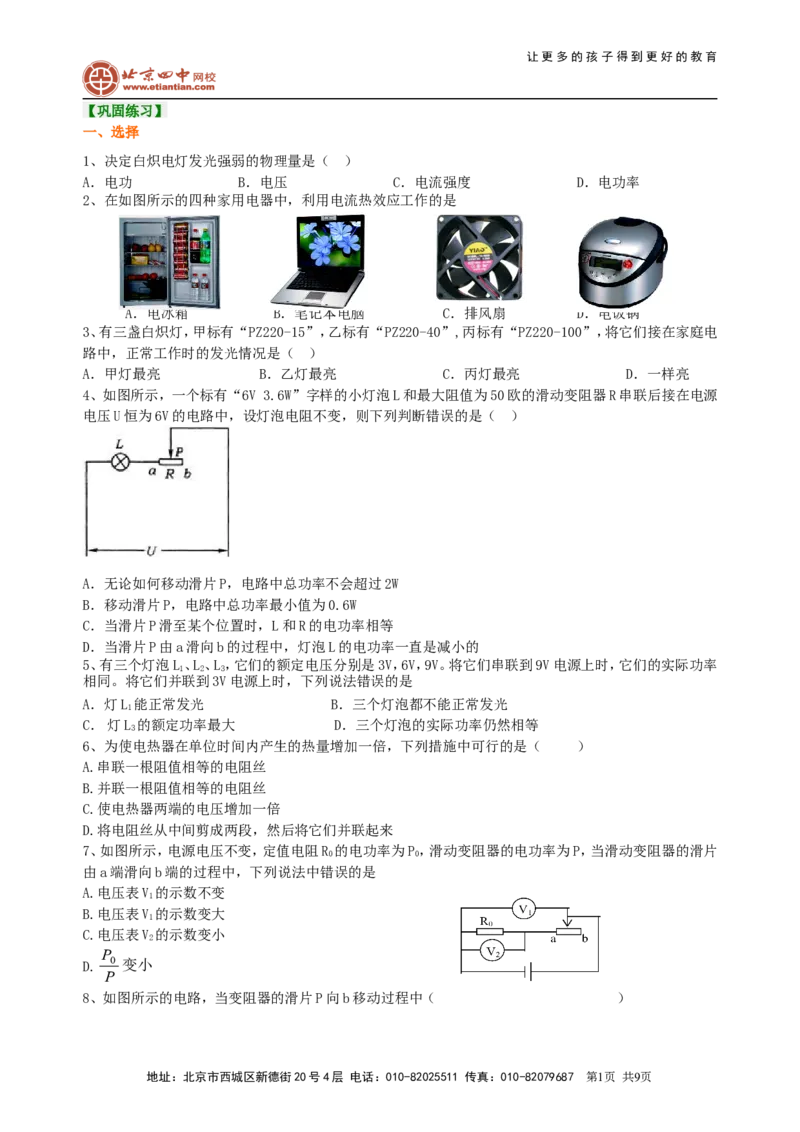

【巩固练习】
一、选择
1、决定白炽电灯发光强弱的物理量是（ ）
A．电功 B．电压 C．电流强度 D．电功率
2、在如图所示的四种家用电器中，利用电流热效应工作的是
A．电冰箱 B．笔记本电脑 C．排风扇 D．电饭锅
3、有三盏白炽灯，甲标有“PZ220-15”，乙标有“PZ220-40”,丙标有“PZ220-100”，将它们接在家庭电
路中，正常工作时的发光情况是（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮

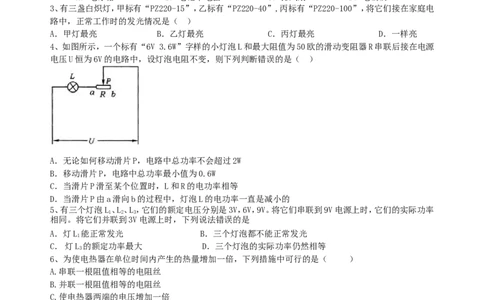

4、如图所示，一个标有“6V 3.6W”字样的小灯泡L和最大阻值为50欧的滑动变阻器R串联后接在电源
电压U恒为6V的电路中，设灯泡电阻不变，则下列判断错误的是（ ）
A．无论如何移动滑片P，电路中总功率不会超过2W
B．移动滑片P，电路中总功率最小值为0.6W
C．当滑片P滑至某个位置时，L和R的电功率相等
D．当滑片P由a滑向b的过程中，灯泡L的电功率一直是减小的
5、有三个灯泡L、L、L，它们的额定电压分别是3V，6V，9V。将它们串联到9V电源上时，它们的实际功率
1 2 3
相同。将它们并联到3V电源上时，下列说法错误的是
A．灯L 能正常发光 B．三个灯泡都不能正常发光
1
C．灯L 的额定功率最大 D．三个灯泡的实际功率仍然相等
3
6、为使电热器在单位时间内产生的热量增加一倍，下列措施中可行的是（ ）
A.串联一根阻值相等的电阻丝
B.并联一根阻值相等的电阻丝
C.使电热器两端的电压增加一倍
D.将电阻丝从中间剪成两段，然后将它们并联起来
7、如图所示，电源电压不变，定值电阻R 的电功率为P，滑动变阻器的电功率为P，当滑动变阻器的滑片
0 0
由a端滑向b端的过程中，下列说法中错误的是
A.电压表V 的示数不变
1
B.电压表V 的示数变大
1
C.电压表V 的示数变小
2
P
D. 0 变小
P
8、如图所示的电路，当变阻器的滑片P向b移动过程中（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共9页让更多的孩子得到更好的教育

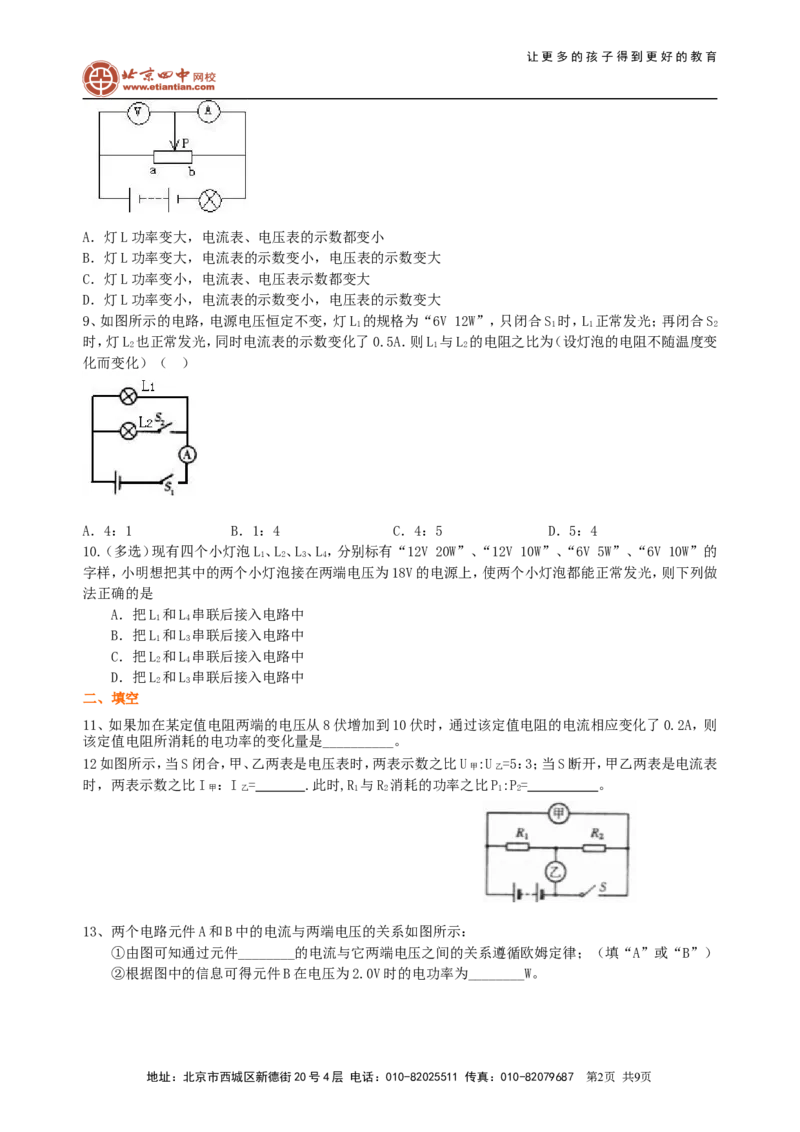

A．灯L功率变大，电流表、电压表的示数都变小
B．灯L功率变大，电流表的示数变小，电压表的示数变大
C．灯L功率变小，电流表、电压表示数都变大
D．灯L功率变小，电流表的示数变小，电压表的示数变大

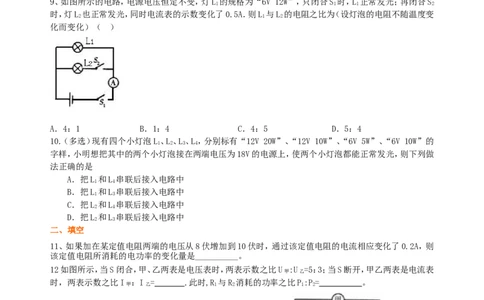

9、如图所示的电路，电源电压恒定不变，灯L 的规格为“6V 12W”，只闭合S 时，L 正常发光；再闭合S
1 1 1 2
时，灯L 也正常发光，同时电流表的示数变化了0.5A．则L 与L 的电阻之比为（设灯泡的电阻不随温度变
2 1 2
化而变化）（ ）
A．4：1 B．1：4 C．4：5 D．5：4
10.（多选）现有四个小灯泡L、L、L、L，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V 10W”的
1 2 3 4
字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做
法正确的是
A．把L 和L 串联后接入电路中
1 4
B．把L 和L 串联后接入电路中
1 3
C．把L 和L 串联后接入电路中
2 4
D．把L 和L 串联后接入电路中
2 3
二、填空
11、如果加在某定值电阻两端的电压从8伏增加到10伏时，通过该定值电阻的电流相应变化了0.2A，则
该定值电阻所消耗的电功率的变化量是__________。
12如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比U :U =5：3；当S断开，甲乙两表是电流表
甲 乙
时，两表示数之比I ：I = .此时,R 与R 消耗的功率之比P:P= 。
甲 乙 1 2 1 2
13、两个电路元件A和B中的电流与两端电压的关系如图所示：
①由图可知通过元件________的电流与它两端电压之间的关系遵循欧姆定律；（填“A”或“B”）
②根据图中的信息可得元件B在电压为2.0V时的电功率为________W。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共9页让更多的孩子得到更好的教育

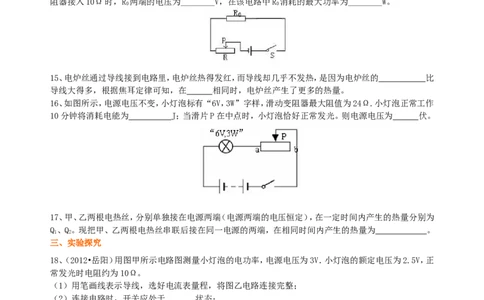

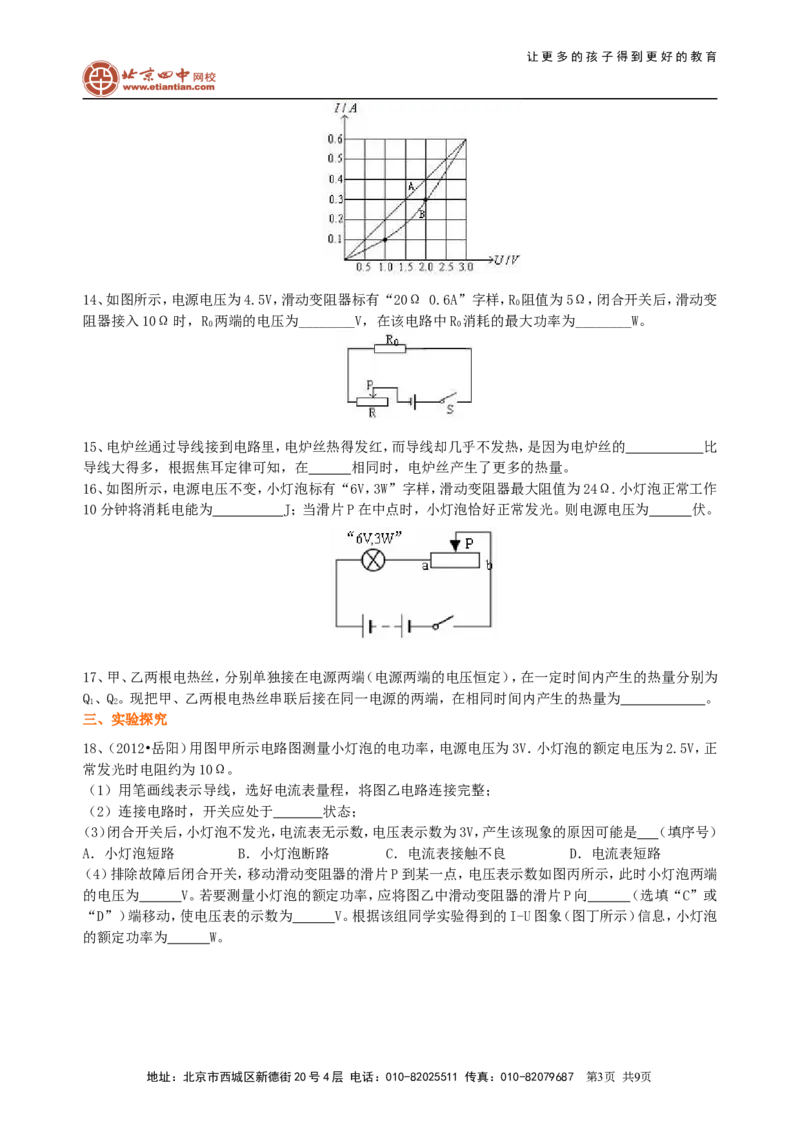

14、如图所示，电源电压为4.5V，滑动变阻器标有“20Ω 0.6A”字样，R 阻值为5Ω，闭合开关后，滑动变
0
阻器接入10Ω时，R 两端的电压为________V，在该电路中R 消耗的最大功率为________W。
0 0
15、电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的 比
导线大得多，根据焦耳定律可知，在 相同时，电炉丝产生了更多的热量。
16、如图所示，电源电压不变，小灯泡标有“6V，3W”字样，滑动变阻器最大阻值为24Ω.小灯泡正常工作
10分钟将消耗电能为 J；当滑片P在中点时，小灯泡恰好正常发光。则电源电压为 伏。
17、甲、乙两根电热丝，分别单独接在电源两端（电源两端的电压恒定），在一定时间内产生的热量分别为
Q、Q。现把甲、乙两根电热丝串联后接在同一电源的两端，在相同时间内产生的热量为 。
1 2
三、实验探究
18、（2012•岳阳）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正
常发光时电阻约为10Ω。
（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；
（2）连接电路时，开关应处于 状态；
（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是 （填序号）
A．小灯泡短路 B．小灯泡断路 C．电流表接触不良 D．电流表短路
（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端
的电压为 V。若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向 （选填“C”或
“D”）端移动，使电压表的示数为 V。根据该组同学实验得到的I-U图象（图丁所示）信息，小灯泡
的额定功率为 W。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共9页让更多的孩子得到更好的教育

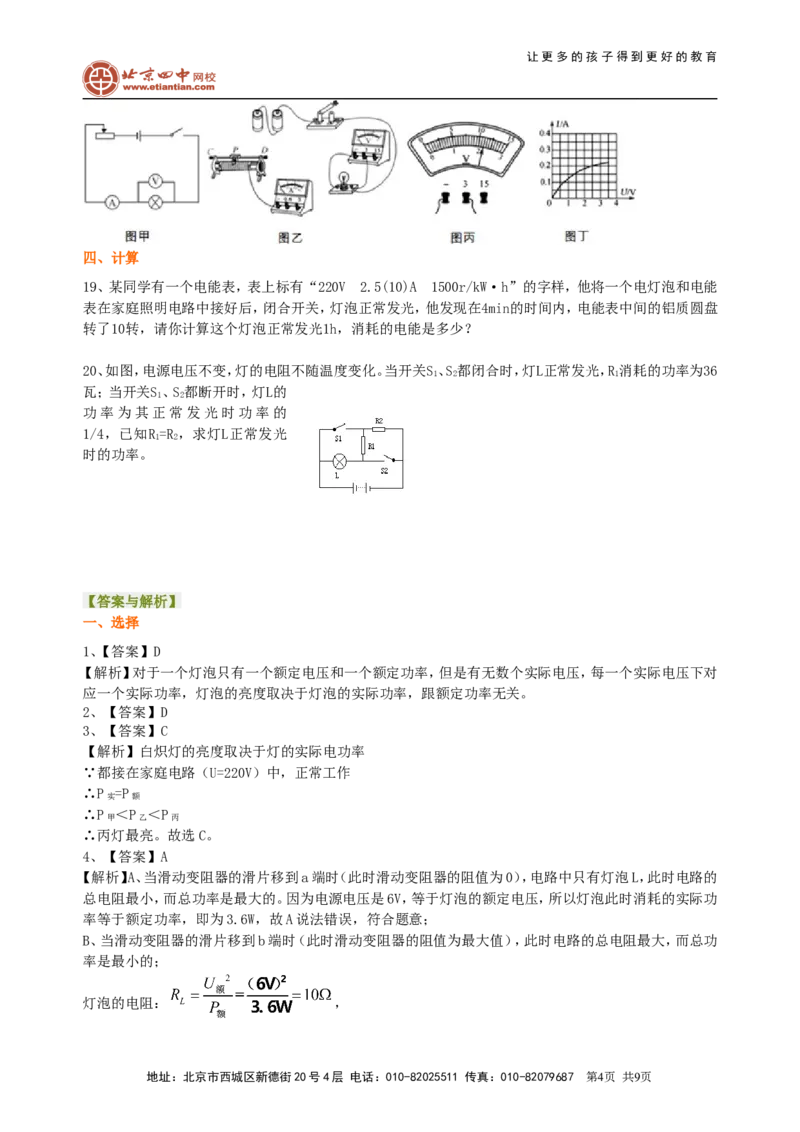

四、计算
19、某同学有一个电能表，表上标有“220V 2.5(10)A 1500r/kW·h”的字样，他将一个电灯泡和电能
表在家庭照明电路中接好后，闭合开关，灯泡正常发光，他发现在4min的时间内，电能表中间的铝质圆盘
转了10转，请你计算这个灯泡正常发光1h，消耗的电能是多少？

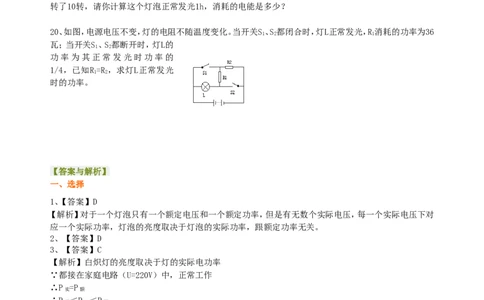

20、如图，电源电压不变，灯的电阻不随温度变化。当开关S、S都闭合时，灯L正常发光，R消耗的功率为36
1 2 1
瓦；当开关S、S都断开时，灯L的
1 2
功率为其正常发光时功率的
1/4，已知R=R ，求灯L正常发光
1 2
时的功率。
【答案与解析】
一、选择
1、【答案】D
【解析】对于一个灯泡只有一个额定电压和一个额定功率，但是有无数个实际电压，每一个实际电压下对
应一个实际功率，灯泡的亮度取决于灯泡的实际功率，跟额定功率无关。
2、【答案】D
3、【答案】C
【解析】白炽灯的亮度取决于灯的实际电功率
∵都接在家庭电路（U=220V）中，正常工作
∴P =P
实 额
∴P ＜P ＜P
甲 乙 丙
∴丙灯最亮。故选C。
4、【答案】A
【解析】A、当滑动变阻器的滑片移到a端时（此时滑动变阻器的阻值为0），电路中只有灯泡L，此时电路的
总电阻最小，而总功率是最大的。因为电源电压是6V，等于灯泡的额定电压，所以灯泡此时消耗的实际功
率等于额定功率，即为3.6W，故A说法错误，符合题意；
B、当滑动变阻器的滑片移到b端时（此时滑动变阻器的阻值为最大值），此时电路的总电阻最大，而总功
率是最小的；
灯泡的电阻： ，
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共9页让更多的孩子得到更好的教育
电路的总电阻：R =R+R=10Ω+50Ω=60Ω，
总 L
电路的总功率： ，故B说法是正确，不符合题意；
C、灯泡L和滑动变阻器是串联，则通过它们的电流相等，根据公式P=I2R可知：在电流相同的情况下，当
滑动变阻器的阻值与灯泡的阻值相等时，它们消耗的功率也是相等的，故C说法是正确，不符合题意；
D、当滑片P由a滑向b的过程中，滑动变阻器的阻值在增大，则电路中的电流在减小，根据公式P=I2R可
知：在灯泡电阻不变的情况下，电流减小，则功率减小，故D说法是正确，不符合题意。
5、【答案】B
【解析】串联到9V电源上时，它们的实际功率相同，可得它们电阻相同。将它们并联到3V电源上时，因为
L 额定电压是3V，所以灯L 能正常发光，A说法正确，B说法错误。题目已经给三灯泡的额定电压，又因为
1 1
它们的电阻相同，由 可得：灯L 的额定功率最大，C说法正确。因为并联，所以各支路两端电压相
3
等，又因为它们的电阻相同，所以由P=UI得：三个灯泡的实际功率仍然相等，D说法正确。所以选B。
6、【答案】B
【解析】由 得，电压和时间一定，产生的热量Q与电阻R成反比，Q增加一倍，电阻减小一半，所以
并联一根等值电阻丝。选B。电阻和时间一定，电压如果增加一倍，热量增加三倍。
7、【答案】B
【解析】电压表V 测电源电压，所以其示数不变，A说法正确，B说法错误。电压表V 测R 两端电压，所以当
1 2 0
滑动变阻器的滑片由a端滑向b端的过程中， 滑动变阻器阻值增大，电路中电流减小，所以R 两端电压
0
减小，即V 的示数变小，C说法正确。 ，因为R 增大，R 不变，所以 变小，D说法正确。所以选
2 P 0
B。
8、【答案】D
【解析】当滑片向b移动时，电路中的总电阻增大，因此电流表示数减小，故灯泡的亮度减小，即灯泡的实
际功率减小；因为串联电路起分压作用，滑动变阻器接入电路的阻值增大，因此滑动变阻器分得的电压增
大，故电压表示数变大。选D。
9、【答案】B
【解析】通过L 的电流：
1
又因为闭合S 后为并联电路，所以I=0.5A
2 2
已知并联电路中电阻与电流成反比，故R：R=I：I=0.5A：2A=1：4；选项A C D都不正确，选B。
1 2 2 1
10.【答案】AD
【解析】灯泡L、L、L、L 的电阻分别为:
1 2 3 4
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共9页让更多的孩子得到更好的教育
把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则每个灯泡两端电压
都应该等于灯泡的额定电压，且总电压等于18V。由题可得：两灯泡额定电压加起来等于18V的有灯泡L、
1
L，灯泡L、L，灯泡L、L，灯泡L、L。如果灯泡L、L 串联，则灯泡L、L 两端电压之比 ,所
3 1 4 2 3 2 4 1 3 1 3
以 , ,均不等于各自的额定电压，所以B错误；如果灯泡L、L 串联，则灯泡L、L 两端电
1 4 1 4
压之比 ,所以 , ，均等于各自的额定电压，所以A正确；如果灯泡L、L
2 3
串联，则灯泡L、L 两端电压之比 ,所以 , ，均等于各自的额
2 3
定电压，所以 D正确；如果灯泡 L 、L 串联，则灯泡 L 、L 两端电压之比 ,所以
2 4 2 4
, ,均不等于各自的额定电压，所以C错误
二、填空
11、【答案】3.6W
【解析】因为电阻恒定，电流与电压成正比，所以 ，该电阻的电功率变化了
,注意不能用 计算得到电功率变化了0.4W，因为
ΔP= U’I’- UI≠（U’- U）×（I’- I）。
12、【答案】2：5，3：2
【解析】甲、乙两表是电压表时为串联，甲表测电源电压，乙表测R 两端电压。根据 可得,
2
，所以 ；甲乙两表是电流表时为并联，I 测量R，I 测量总电流。通过
甲 2 乙
R 的电流与通过R 的电流之比I：I= R:R=3:2，所以I ：I = I：（I+I）=2:5。因为并联电路各支路两
1 2 1 2 2 1 甲 乙 2 1 2
端电压相等，所以
13、【答案与解析】
（1）A
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共9页让更多的孩子得到更好的教育
（2）0.6。由图像可知：元件A中的电流与两端电压成正比，所以元件A中的电流与两端电压的关系遵循欧
姆 定 律 ， 当 U=2V 时 ， 根 据 图 像 知 道 ， 元 件 B 中 的 电 流 ， 元 件 B 的 电 功 率
。
14、【答案】1.5；1.8
【解析】当R=10Ω时，电路中的总电阻 ，
电路中的电流 ，R 两端的电压 ，
0
由 可知：当电路中电流最大时，R 消耗的功率最大：P位于最左端时，
0
电路中的电流 ，所以电路中的电流最大为0.6A，
此时R 消耗的最大功率为 。
0
15、【答案】电阻；电流和通电时间
16、【答案】1800J 12V
【解析】(1) W=Pt=3W×10×60s=1800J
（2）
U =IR =0.5A×12Ω=6V
滑 滑
U=U +U=6V+6V=12V
滑 L
17、【答案与解析】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第7页 共9页让更多的孩子得到更好的教育

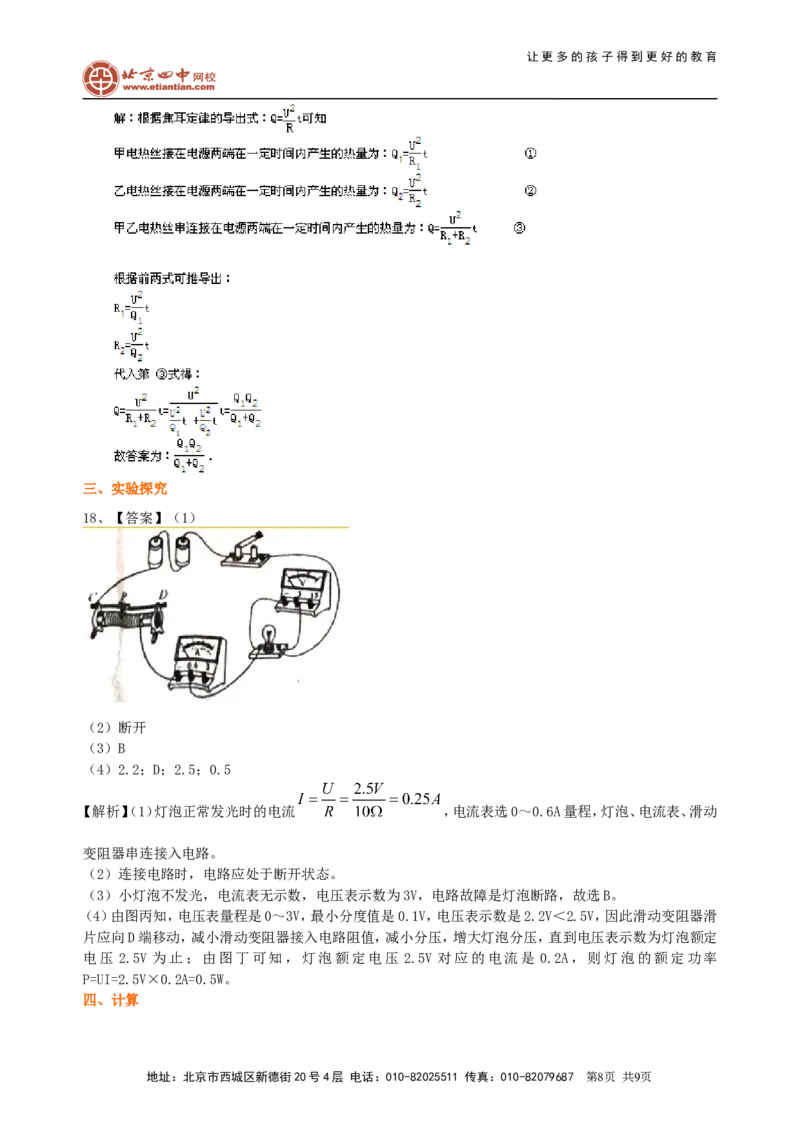

三、实验探究
18、【答案】（1）
（2）断开
（3）B
（4）2.2；D；2.5；0.5
【解析】（1）灯泡正常发光时的电流 ，电流表选0～0.6A量程，灯泡、电流表、滑动
变阻器串连接入电路。
（2）连接电路时，电路应处于断开状态。
（3）小灯泡不发光，电流表无示数，电压表示数为3V，电路故障是灯泡断路，故选B。
（4）由图丙知，电压表量程是0～3V，最小分度值是0.1V，电压表示数是2.2V＜2.5V，因此滑动变阻器滑
片应向D端移动，减小滑动变阻器接入电路阻值，减小分压，增大灯泡分压，直到电压表示数为灯泡额定
电压 2.5V 为止；由图丁可知，灯泡额定电压 2.5V 对应的电流是 0.2A，则灯泡的额定功率
P=UI=2.5V×0.2A=0.5W。
四、计算
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第8页 共9页让更多的孩子得到更好的教育
19、【答案与解析】在4min消耗灯泡消耗的电能为
灯泡的功率
所以个灯泡正常发光1h，消耗的电能 。
20、【答案与解析】当S、S 都闭合时，等效电路如图甲，当开关S、S 都断开时，等效电路如图乙
1 2 1 2
在图甲中，灯泡正常发光。
,所以
又因为
所以：
并联电路各支路两端电压相等，所以
灯L正常发光时的功率
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第9页 共9页
