环球网校一级建造师《公路工程管理与实务》新考纲精讲
【知识点】隧道防水与排水
原则：“防、排、截、堵相结合，因地制宜，综合治理”。
一、施工防排水
1.隧道洞口及辅助坑道洞（井）口排水系统的要求
（1）边坡、仰坡坡顶的截水沟应结合永久排水系统在洞口开挖前修建，其出水口应防止水顺坡
面漫流，洞顶截水沟应与路基边沟顺接组成排水系统，应防止水流冲刷弃渣危害农田和水利设施。
（2）洞外路堑向隧道内为下坡时，路基边沟应做成反坡，向路堑外排水。
2.洞内反坡排水
（1）根据距离、坡度、水量、设备和施工组织布置管路，一次或分段接力将水排出洞外。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（2）井下工作水泵的排水能力应不小于1.2倍正常涌水量，并应配备备用水泵；井下备用水泵
排水能力不应小于工作水泵排水能力的70%。
（3）高冒水风险隧道反坡施工时，应准备一定的抢险物质、设备，宜设置两个独立的供电系统
和排水管路。
（4）应做好停电时的应急排水预案和人员、设备的安全保证措施。
3.井点降水施工
洞内涌水或地下水位较高时，可采用井点降水法和深井降水法处理。井点降水施工应符合下列
要求： 8
7
1
9
（1）在隧道两侧地表面布置井点，间距宜为25～35m。井底应在隧底以4下3～5m。
8
3
信
（2）工作水泵的排水能力应不小于预测抽水量的1.2倍。
微
系
（3）隧道施工期间围岩地下水位应保持在开挖线以下0.5m。 联
一
二、结构防排水 唯
1.隧道防水应提高混凝土自防水性能。在有冻害地区，防水混凝土的抗渗等级应适当提高。
2.纵、横、环向盲管、中心排水管（沟）的施工应符合：
（1）环向排水盲管应紧贴支护表面或渗水岩壁安设，应按设计连通形成完整的排水系统。
（2）中心排水管（沟）设在仰拱下时，应和仰拱、底板同步施工。
3.防水板宜选用高分子材料，幅宽2～4m，厚度不宜小于1.5mm，耐刺穿性好、柔性好、耐久性
扫码关注更多内容
第 1 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
好。
防水板铺设应超前二次衬砌施工1～2个衬砌段，并应与开挖掌子面保持一定距离。不平处用喷
射混凝土或砂浆找平。
防水板铺设要求：
（1）宜采用专用台架，铺设前进行精确放样，画出标准线后试铺，确定防水板每环的尺寸，并
尽量减少接头。
（2）防水板应采用无钉铺挂，并留有余量，防水板与初期支护或岩面应密贴。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

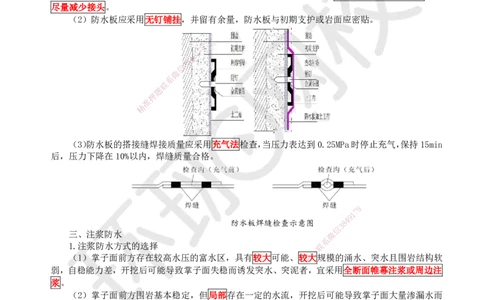

（3）防水板的搭接缝焊接质 量应采用充气法检查，当压力表达到0.25MPa时停止充气，保持15min
后，压力下降在10%以内，焊缝质量合格。
8
1
7
9
8
4
信
3
三、注浆防水 微
系
1.注浆防水方式的选择 联
一
（1）掌子面前方存在较高水压的富水区，具有较大可 能、较唯大规模的涌水、突水且围岩结构软
弱，自稳能力差，开挖后可能导致掌子面失稳而诱发突水、突泥 者，宜采用全断面帷幕注浆或周边注
浆。
（2）掌子面前方围岩基本稳定，但局部存在一定的水流，开挖后可能导致掌子面大量渗漏水而
无法施作初期支护时，宜采用超前局部注浆。
（3）围岩有一定自稳能力，开挖后水压和水量较小，但出水量超过设计允许排放量时，宜采用
径向注浆。
扫码关注更多内容
第 2 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.注浆防水施工要求
（1）注浆压力应根据水文地质条件合理确定，宜比静水压力大0.5MPa〜1.5MPa。
（2）钻孔注浆顺序应由下往上、由少水处到多水处、隔孔钻注。
（3）浆液固结达到设计强度后方可开挖；径向注浆结束后应达到设计规定的允许渗漏量。
【例题·案例节选】【2015】
【背景资料】
某高速公路隧道为双向四车道分离式隧道，隧道右线长1618m，左线长1616m，设计净空宽度10.8m，
净空高6.6m，设计车速80km/h。该隧道围岩主要为IV级，采用复合式衬砌，衬砌断面设计如图所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

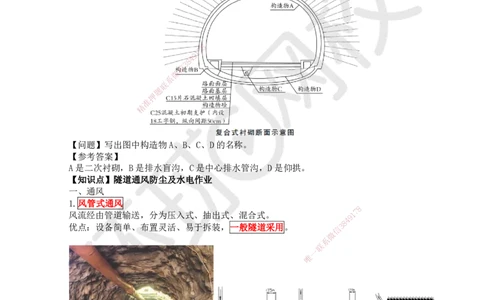

【问题】写出图中构造物A 、B、C、D的名称。
【参考答案】
A是二次衬砌，B是排水盲沟，C 是中心排水管沟，D是仰拱。
【知识点】隧道通风防尘及水电作业
一、通风
1.风管式通风
8
风流经由管道输送，分为压入式、抽出式、 混合式。 1
7
9
8
4
优点：设备简单、布置灵活、易于拆装，一般隧 道采用。 信 3
微
系
联
一
唯
2.巷道式通风
适用于有平行坑道的长隧道。
可提供较大的风量，是目前解决长隧道施工通风的有效方法。
3.风墙式通风
适用于较长隧道。利用较大的断面，用砖砌或木板隔出一条风道。
扫码关注更多内容
第 3 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

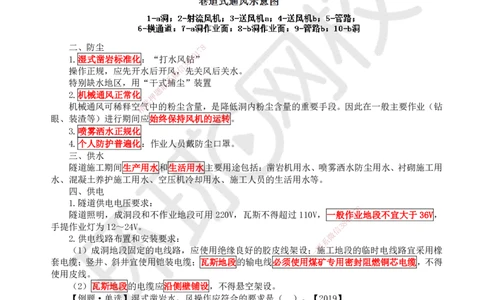

二、防尘 8
7
1
9
1.湿式凿岩标准化：“打水风钻4”
8
3
信
操作正规，应先开水后开风微，先关风后关水。
系
特别缺水地区，用“干联式捕尘”装置
题
2.机械通风正常化 押
准
机械通风可稀释空精气中的粉尘含量，是降低洞内粉尘含量的重要手段。因此在一般主要作业（钻
眼、装渣等）进行期间应 始终保持风机的运转。
3.喷雾洒水正规化
4.个人防护普遍化：作业人 员戴防尘口罩。
三、供水
隧道施工期间生产用水和生活用 水主要用途包括：凿岩机用水、喷雾洒水防尘用水、衬砌施工用
水、混凝土养护施工用水、空压机冷却用 水、施工人员的生活用水等。
四、供电
1.隧道供电电压要求：
8
隧道照明，成洞段和不作业地段可用220V， 瓦斯不得超过110V，一般作1
7
业地段不宜大于36V，
9
8
4
手提作业灯为12～24V。 信 3
微
2.供电线路布置和安装要求： 系
（1）成洞地段固定的电线路，应使用绝缘良好的胶皮 线架设；一
联
施工地段的临时电线路宜采用橡
唯
套电缆；竖井、斜井宜使用铠装电缆；瓦斯地段的输电线必须 使 用煤矿专用密封阻燃铜芯电缆，不得
使用皮线。
（2）瓦斯地段的电缆应沿侧壁铺设，不得悬空架设。
【例题·单选】湿式凿岩水、风操作应符合的要求是（ ）。【2019】
A.先开水后开风，先关水后关风
B.先开风后开水，先关水后关风
C.先开水后开风，先关风后关水
D.先开风后开水，先关风后关水
【答案】C
【解析】为了使湿式凿岩能正常进行，注意操作正规，应先开水后开风，先关风后关水，凿岩时
机体与钻钎方向应一致，不得摆动，以免卡断水针。
【知识点】隧道辅助坑道施工及辅助工程措施
主要类型有竖井、斜井、平行导坑、横洞等。
扫码关注更多内容
第 4 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
一、辅助坑道
1.横洞与平行导洞
当横洞开挖工作面与正洞的距离小于10m 时，应调整爆破参数，降低循环进尺，减小爆破对正洞
围岩的扰动。
平行导洞应超前于正洞开挖。
2.竖井
自上往下单行作业法施工规定：
井口的锁口圈应在井身掘进前完成。锁口圈应采用钢筋混凝土结构，并与下部井壁连成整体，顶
面应高出地面0.5m。
井口应配备井盖，应设防雨设施，井口周围应设防护栏杆和安全门，防护栏杆的高度不得小于
1.2m。
二、辅助工程措施
扫码关注更多内容
第 5 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.围岩加固措施
在隧道施工容易造成地表下沉、围岩失稳和坍塌、围岩大变形地段，可采用地面砂浆锚杆、地表
注浆、地面旋喷桩、围岩超前注浆、围岩径向注浆、超前水平旋喷桩、长锚杆、锚索等进行围岩加
固。
当某一种围岩加固措施难以保证围岩稳定、施工安全时，可同时采用多种加固措施联合使用。
2.稳定掌子面及超前支护措施
在隧道掌子面自稳性差、掌子面开挖可能坍塌、拱顶掉块时，可采用封闭开挖面、超前锚杆支护、
超前小导管支护、超前管棚支护、超前水平旋喷加固等措施。
合理选用、灵活组合。
3.涌水处理措施
原则：“预防为主、疏堵结合、注重保护环境”。
隧道涌水处理应根据现场情况，采取超前围岩预注浆堵水、开挖后径向注浆堵水、超前钻孔排
水、坑道排水等措施。
隧道开挖后，周边围岩出现涌水、股状水、大面积渗水时，应根据围岩条件、地下水类型、地下
水性质、补给条件、允许排放量、环保要求、以及对施工的影响程度等，采用全断面径向注浆、局部
径向注浆和径向点注浆等堵水措施。
8
7
集中出水点应埋设导管原位引出9 1。
4
8
3
隧道周边局部渗漏水时，可信采用局部径向注浆；周边大面积渗漏水时，可采用全断面径向注浆。
微
4.隧底加固措施 系
联
隧道底部采用预制桩、题钢管桩、旋喷桩等进行加固。
押
隧道底部采用小导管准注浆加固时，小导管应垂直于基底开挖设计轮廓线，小导管管壁应留出浆孔，
精
管内应注满砂浆，钢管外 露端应与仰拱钢架焊接牢固。
【知识点】隧道盾构施工
8
1
7
9
8
4
信
3
微
系
联
一
唯
一、盾构
扫码关注更多内容
第 6 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
1.盾构法工作原理
盾构法是暗挖法施工中的一种全机械化施工方法。它是将盾构机械在地层中推进，通过盾构外壳
和管片支承四周围岩防止发生往隧道内的坍塌。同时在开挖面前方用切削装置进行土体开挖，通过出
土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施
工方法。
2.盾构机分类及适用范围
盾构机包括三部分：前部的切口环、中部的支撑环、后部的盾尾。
按开挖面是否封闭划分，可分为密闭式和敞开式两类；
按平衡开挖面土压与水压的原理不 同，密闭式盾构机又可分为土压式和泥水式两种；
8
7
敞开式盾构机按开挖方式划分，9 1可分为手掘式、半机械式和机械式三种。
4
8
3.盾构施工 信 3
微
（1）盾构掘进 系
联
1）盾构始发及试掘进题阶段应符合的要求
押
盾构应在始发段50准～100m进行试掘进，并应根据地质情况、施工监测结果、试掘进经验等因素
精
选用掘进参数。
2）盾构正常掘进阶段 应符合的要求
①土压平衡盾构掘进，开 挖土体应充满土仓，并应核算排土量和开挖量；泥水平衡盾构掘进，泥
浆压力与开挖面水土压力、排土量与开挖量应保持平衡。
②盾构掘进应随时监测和控制盾构姿态，使隧道轴线控制在设计允许偏差范围内。实施纠偏应逐
环、小量纠偏，防止过量纠偏损坏已拼 装管片和盾尾密封。
③盾构机不宜长时间停机，盾构刀具 检查和更换地点应选择地质条件好、地层稳定的地段。
3）盾构到达接收阶段应符合的要求
①盾构距到达接收工作井15m内，应调整掘 进速度、开挖压力等参数，减
1
7小8推力、降低推进速度
9
和刀盘转速，控制出土量并监测土仓内压力。 8 4
信
3
②隧道贯通前10环管片应设置管片纵向拉紧装置 ，贯通后应快速微顶推并迅速拼装管片。同时应
系
加强同步注浆和二次补充注浆，盾尾通过洞口后应及时密 封管片环与联洞门间隙。
一
4）壁后注浆 唯
盾构机掘进应进行同步注浆作业。为提高背衬注浆层的防水 性及密实度，还应在同步注浆结束后
进行补充注浆。
二、TBM（全断面岩石隧道掘进机）法
用于软土地层的全断面隧道掘进机称为盾构，用于岩石地层的全断面隧道掘进机称为TBM。
它与盾构的主要区别就是不具备泥水压、土压等维护掌子面稳定的功能。
扫码关注更多内容
第 7 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
TBM具有掘进、出渣、导向、支护四大基本功能，对于复杂地层，还配备地质超前预报设备。
掘进工程主要由刀盘旋转带动滚刀在开挖面破岩以及为TBM提供动力的驱动系统和推进系统完
成；
出渣功能一般分为导渣、铲渣、溜渣、运渣四部分；
导向功能主要包括确定方向、调整方向、调整偏转；
支护功能分为掘进前未开挖的地层预处理、开挖后洞壁的局部支护以及全部洞壁的衬砌或管片
拼装；
地质超前预报系统一般由超前钻机和自带的物探系统组成。
8
7
1
9
4
8
3
信
1.TBM分类及适用范围
微
系
TBM的传统机型主要有开联敞式TBM、单护盾TBM、双护盾TBM 三种。
题
开敞式TBM：岩石整押体较完整～完整、有较好自稳性的硬岩地层。
准
单护盾TBM：有一精定自稳定、埋深浅（地应力小）的软岩。
双护盾TBM：适用性 非常广泛，硬岩、软岩、软硬岩交互的地层。
2.TBM施工
（1）TBM掘进
应在起始段50～100m 进行试 掘进。
掘进前应进行超前地质预报，掘 进时必须根据隧道的地质条件，选择合理的掘进参数或掘进模式。
（2）TBM到达
TBM 到达掘进的最后20m 应根据围岩的地质情况确定合理的掘进参数，减小推力，降低推进速度，
并及时支护或回填注浆。
8
双护盾TBM到达段拼装管片后，应设置管片纵 向拉紧装置。 1 7
9
【例题·单选】下列哪种盾构机属于密闭式盾 构 机类型（ ）。【2
信
03282
4
】
A.手掘式 微
系
B.半机械式 联
一
C.机械式 唯
D.土压式
【答案】D
【解析】盾构机按开挖面是否封闭划分，可分为密闭式和敞开式两类；按平衡开挖面土压与水压
的原理不同，密闭式盾构机又可分为土压式和泥水式两种；敞开式盾构机按开挖方式划分，可分为手
掘式、半机械式和机械式三种。
【知识点】隧道改（扩）建
一、隧道改建施工
既有隧道改建施工应符合下列规定：
（1）应保持既有隧道主体结构的完整性，不应堵塞既有隧道的排水系统。
（2）应根据机电和附属设施改造设计要求，做好既有设施的保护与恢复。
（3）应按设计要求对既有隧道病害进行处治和加固。
（4）机电设备箱宜明敷；必须新开凿设备洞室时，应避开施工缝、沉降缝和伸缩缝的位置；应
采用切割凿洞方式，不得进行爆破开孔。
（5）施工期间保持通车的既有隧道，应设置临时安全防护措施和增设交通疏导设施。
二、隧道扩建施工
扫码关注更多内容
第 8 页 共 9 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
既有隧道扩建施工应符合下列规定：
（1）应根据既有隧道的结构形式、结构状况、围岩条件等制定衬砌结构的拆除与扩挖施工实施
方案。
（2）隧道二次衬砌应分段拆除，每次拆除分段长度宜为2～8m，并不得大于原衬砌一模衬砌长
度，不得跨施工缝、变形缝一次拆除。
（3）隧道拆除应先拆除二次衬砌，后拆除初期支护。
（4）初期支护拆除和扩挖可同步进行，初期支护拆除的分段长度应根据围岩地质条件确定，扩
挖后应立即进行新的初期支护施工。
（5）采用爆破拆除和扩挖时，应严格控制单段最大爆破药量。
（6）初期支护和围岩应先加固后拆除，必要时可采取超前支护措施。 二次衬砌有较严重的病害
时，衬砌拆除前方应增加临时支撑。
（7）扩挖后的二次衬砌应及早施作。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
