上海市初中学业水平考试物理模拟试卷
考生注意：
1.试卷共20题。
2.试卷满分70分，考试时间60分钟。
3.按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。
一、选择题（本大题共6题，每题2分，共12分。每题只有一个正确选项）

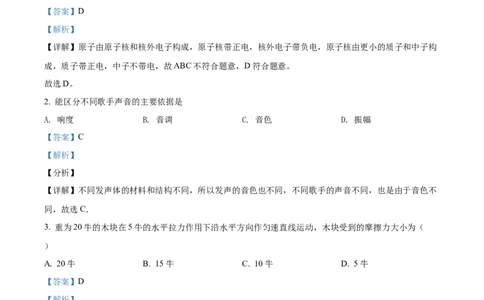

1. 在原子中，带负电的是（ ）
A. 核子 B. 中子 C. 质子 D. 电子
【答案】D
【解析】
【详解】原子由原子核和核外电子构成，原子核带正电，核外电子带负电，原子核由更小的质子和中子构
成，质子带正电，中子不带电，故ABC不符合题意，D符合题意。
故选D。
2. 能区分不同歌手声音的主要依据是
A. 响度 B. 音调 C. 音色 D. 振幅
【答案】C
【解析】
【分析】
【详解】不同发声体的材料和结构不同，所以发声的音色也不同，不同歌手的声音不同，也是由于音色不
同，故选C．
3. 重为20牛的木块在5牛的水平拉力作用下沿水平方向作匀速直线运动，木块受到的摩擦力大小为（
）
A. 20牛 B. 15牛 C. 10牛 D. 5牛
【答案】D
【解析】
【详解】木块在水平拉力作用下沿水平方向做匀速直线运动，受到平衡力的作用，在水平方向上，摩擦力
f与拉力F是一对平衡力，其大小相同、方向相反，所以摩擦力
故ABC不符合题意，故D符合题意 。
故选D。
4. 甲、乙两车同时从A、B两地沿同一直线运动，它们的s～t图像分别如图（a）和（b）所示。若经过6秒钟两车相遇，则A、B两地间的距离为（ ）
A. 一定1.2米 B. 可能2.4米 C. 可能3.6米 D. 可能6米
【答案】D
【解析】
【详解】甲乙两车的s～t图像为过原点的直线，故两车做匀速直线运动，甲车的速度
乙车的速度
根据速度公式可得，6秒钟甲通过的路程
s ′=v t=0.4m/s×6s=2.4m
甲 甲
6秒钟乙通过的路程
s ′=v t=0.6m/s×6s=3.6m
乙 乙
若两车相向行驶，A、B两地距离
.
s=s ′+s ′=2 4m+3.6m=6m
甲 乙
若两车同向行驶，A、B两地距离
s= s ′- s ′=3.6m-2.4m=1.2m
乙 甲
故A、B两地距离可能6米，也可能为1.2m，故ABC不符合题意，D符合题意。
故选D。
5. 在如图电路中，电源电压恒定不变，闭合开关S。当R 全部接入电路时，电压表V的示数为U；移动滑
2
片P，当R 一半接入电路时，电压表V的示数为U′。则下列关于U′和U的关系正确的是（ ）
2A. U′一定等于 B. U′一定大于
C. U′可能等于 D. U′可能小于
【答案】B
【解析】
【详解】由图可知R 与R 串联，电压表测R 电压，当R 全部接入电路时，R 两端电压即电压表示数
1 2 2 2 2
当R 一半接入电路时，R 两端电压即电压表示
2 2
U′和U的比值
故ACD错误，B正确。
故选B。
6. 如图所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙放置在水平地面上，将两个完全相同的物块
（物块密度大于液体甲的密度），一个浸没在液体甲中，另一个放在圆柱体乙上．液体甲对容器底部的压
力增加量和压强增加量分别为 和 ，圆柱体乙对水平地面压力增加量和压强增加量分别为 和，则（ ）
A. 一定小于 B. 可能大于
C. 一定大于 D. 可能等于
【答案】A
【解析】
【详解】当将物块放在甲液体中，由于物块密度大于液体甲的密度，所以物块将沉底， ，物块在
液体甲中沉底静止
而
圆柱体乙对水平地面压力增加量
所以
由图可知 ，则由 可得
故选A。
二、填空题（本大题共7题，共23分）
7. 学校教室的日光灯与电风扇之间是____连接的（选填“串联”或“并联”），每月的耗电量用____表测
量，2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲，“天宫”和地面之间通过_____来传
递信息（选填“声波”或“无线电波”）。【答案】 ①. 并联 ②. 电能 ③. 无线电波
【解析】
【详解】[1]学校教室的日光灯与电风扇可以各自独立工作，互不影响，它们之间是并联的。
[2]家庭电路中用电能表来测量用电器在一段时间内消耗的电能。
[3]声波不能在真空中传播，无线电波可以在真空中传播，天宫和地面之间通过无线电波来传递信息。
8. 地铁是上海市民的重要交通工具之一、当某列车加速启动时，该车的惯性_____（选填“增大”、“不
变”或“减小”）；以站台为参照物，坐在车内的乘客是____的（选填“运动”或“静止”）；车厢内贴
有“禁止抽烟”的标语，当有人抽烟时，整节车厢的乘客都能闻到烟味，原因是分子_____运动。
【答案】 ①. 不变 ②. 运动 ③. 不停的无规则
【解析】
【详解】[1]惯性是物体自身的一种性质，受质量影响，当某列车加速启动时，该车质量不变，所以惯性不
变。
[2]以站台为参照物，坐在车内的乘客与站台之间的位置关系随时间在发生变化，所以坐在车内的乘客是运
动的。
[3]分子在不停地做不规则运动，当有人抽烟时，烟味分子不停地无规则运动，所以整节车厢的乘客都能闻
到烟味。
9. 在各种不同色光中，红、______、蓝叫做三原色光。凸透镜的焦距为10厘米，将发光体放在主光轴上，
测量光屏上的像与透镜间的距离为25厘米，则像是倒立、______的实像（选填“放大”、“等大”或“缩
小”），物到透镜的距离______20厘米（选填“大于”、“等于”或“小于”）。
【答案】 ①. 绿 ②. 放大 ③. 小于
【解析】
【详解】[1]在各种不同色光中，红、绿、蓝为单色光，可以混合成各种颜色的光，被称为三原色。
[2][3]焦距为10cm，像距为25cm，根据凸透镜成像规律，可知像距位于二倍焦距之外，此时物距位于一倍
焦距和二倍焦距之间，小于20cm，成倒立、放大的实像。
的
10. 某导体两端 电压为6伏，10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为____
安，这段时间内电流做功为_____焦；若将该导体两端的电压改变为12伏，它的电阻为_____欧。
【答案】 ①. 0.6 ②. 36 ③. 10
【解析】
【详解】[1]通过该导体的电流
[2]这段时间内电流做功W=UIt=UQ=6V×6C=36J
[3]由
可得，导体的电阻
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，将该导体两端的电压调整为
12伏，导体的电阻仍为10Ω不变。
11. 一块重为30N，体积为2×10-3m³的金属块，用细绳拉着浸没在水中，如图所示，金属块受到浮力的大
小为_____N，此时金属块所受的拉力F的大小为_____N。如果把它浸没在底面积为1×10-2m²的盛有水的
圆柱形容器中，容器足够高，则水对容器底部压强的增加量为______Pa。（g取10N/kg）
【答案】 ①. 20 ②. 10 ③. 2000##2×103
【解析】
【详解】[1]金属块浸没在水中，则
V =V =2×10-3m3
排 金属
故金属块受到浮力
F =ρ gV =1×103kg/m3×10N/kg×2×10-3m3=20N
浮 水 排
[2]金属块在竖直向上的拉力F、浮力F 和竖直向下的重力G的作用下保持静止，则有
浮
G =F +F
金属 浮
所以
F=G -F =30N-20N=10N
金属 浮
[3]把金属块浸没在水中，由于金属块的密度大于水的密度，金属块将沉于水底，容器底部增加的水的压力
等于浮力，所以容器底增加的压力
ΔF=F =ρ gV =1×103kg/m3×10N/kg×2×10-3m3=20N
浮 水 排
容器底增加的压强
12. 在图电路中，电源电压为U 保持不变。已知电阻R、R 的值相等为R，如果电阻R、R 仅有一个出现
0 1 2 0 1 2
了故障，且闭合开关S前后，电压表和电流表的示数保持不变。根据以上信息，写出电压表和电流表的示数及对应的故障。
【答案】见解析
【解析】
【详解】由电路图可知，若电路无故障，开关S闭合前，电压表测R 两端电压，闭合后测电源电压。
2
①若R 短路时，开关闭合前后，电路中都只有R 工作，电压表示数始终等于电源电压U，电流表示数为
1 2 0
，符合题意；
②若R 断路时，开关闭合前，电压表、电流表示数都为0，开关闭合后，电流表示数为0，电压表示数等
1
于电源电压U，不符合题意；
0
③若R 短路时，开关闭合前，电压表示数为0，电流表示数为 ，开关闭合后，电压表示数为U，电流
2 0
表示数为0，不符合题意；
④若R 断路时，开关闭合前，电压表示数等于电源电压U，电流表示数为0，开关闭合后，R 被短路，电
2 0 1
压表示数等于电源电压U，电流表示数为0，符合题意。
0
13. 小宝同学在阅读九年级第一学期物理书本时，看到了“你知道吗？”的内容，结合自己的物理实验学
习及生活经验，想和大家一起探讨以下问题。
①普通小灯泡正常工作时的电流大约为________；
A．20A B．0.2A C．
0.002A
②小宝同学在物理实验室利用两节干电池、开关、小灯进行实验，在闭合开关后两手不小心同时接触到导线A、B两端（如图），但没有发生痛、麻甚至窒息等触电危险。请推想没有触电危险的原因？_______
③根据物理学习和生活经验，人体的安全电压应该不高于_________。
A．220V B．24V C．
3V
【答案】 ①. B ②. 见解析
③. B
【解析】
【详解】[1]小灯泡的电压大约为2.5V，电阻大约为10Ω，小灯泡正常工作时的电流大约为
故B符合题意，AC不符合题意。
故选B。
[2]两节新干电池的电压为3V，对人体安全的电压不高于36V，此时电压对人体来说是安全的，所以没有
发生痛、麻甚至窒息等触电危险，人体两端电压较小，人体的电阻较大，根据欧姆定律可知，通过人体的
电流比较小，所以没有触电危险。
的
[3]家庭电路 电压为220V，高于人体的安全电压，经验证明，人体的安全电压不高于36V，故B符合
题意，AC不符合题意。
故选B。
三、作图题（本大题共2题，共4分）
14. 重为6牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。
【答案】
【解析】
【分析】
【详解】物体所受的重力方向竖直向下，作用点在其重心上，所以作图如下：15. 根据图中通电螺线管通电后小磁针静止时N极所指的方向，标出磁感线方向、通电螺线管的N、S极，
并在括号内标出电源的正、负极。
【答案】
【解析】
【详解】由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线
管中的电流应由上向下流，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所
示
四、综合题（本大题共5题，共31分）
的
16. 质量为1kg 水，温度升高了80℃，求水吸收的热量Q 。［c =4.2×103J/（kg·℃）］
吸 水
【答案】3.36×105J
【解析】
【详解】解：水吸收的热量
Q =c m∆t=4.2×103J/（kg·℃）×1kg×80℃=3.36×105J
吸 水
答：水吸收的热量为3.36×105J。17. 如图所示，物体A受到的重力为20牛，不计滑轮重和摩擦。若物体A在2秒内匀速上升0.5米，求拉
力F所做的功及功率大小。
【答案】10J，5W
【解析】
【详解】解：动滑轮匀速提升重物（省一半力，费一倍距离），拉力F所做的功为
拉力F的功率大小为
答：拉力F所做的功为10J，功率大小为5W。
18. 在如图电路中，电源电压为24V，滑动变阻器R 标有“50Ω 2A”字样，定值电阻R 的阻值为30Ω。
2 1
求：
（1）电流表示数的最小值I ；
min
（2）移动滑动变阻器滑片P，在不损坏电路元件的情况下，电流表示数变化量的最大值ΔI ；
max
（3）在不损坏电路元件的情况下，该电路消耗的最大功率和最小功率的比值。
【答案】（1）1.28A；（2）1.52A；（3）35∶16
【解析】
【详解】（1）由图可知，开关S闭合，两电阻并联在电路中，根据并联电路电流规律可知，干路电流等
于各支路电流之和，流过电阻R 的电流
1滑动变阻器的最大阻值接入电路时，流过滑动变阻器的电流最小，最小电流为
电路中的总电流
I =I+I =0.8A+0.48A=1.28A
min 1 2最小
（2）当流过滑动变阻器的电流最大时，电路中的总电流最大，最大总电流为
电流表示数变化量的最大值
（3）电源电压不变，该电路消耗的最大功率和最小功率的比值为
答：（1）电流表示数的最小值为1.28A；
（2）电流表示数变化量的最大值为1.52A；
（3）该电路消耗的最大功率和最小功率的比值为35∶16。
19. 侦察人员在勘察某一案发现场时，提取到犯罪嫌疑人在较为平整松软的土地上留下的站立时的脚印和
几根头发。根据取到的线索，侦察人员部分破案过程如下：
年龄组 头发所能承受的拉力
20岁 1.72牛
30岁 1.50牛
40岁 1.39牛
50岁 0.95牛①侦察人员测得该犯罪嫌疑人的头发所能承受的拉力约为1.48牛。根据表一数据，大致可判别犯罪嫌疑人
的年龄组为______岁；
②侦察人员根据犯罪嫌疑人站立时的脚印（如图），用蜡浇注了柱形的鞋模，测量蜡鞋模的平均厚度为3
厘米，质量为675克。又经过测试，如果要达到脚印同样深度，对应压强为1.5×104帕，试计算确定该犯罪
嫌疑人的质量约为多少千克？（ρ =0.9×103kg/m3）（ ）
蜡
③侦察人员在破案过程中，可通过脚印留下的鞋底花纹、脚印长度和宽度、脚印的深浅等信息，大致判别
犯罪嫌疑人的性别、胖瘦、身高；
某同学认为，人体密度约等于水的密度，通过公式p=ρgh，可推算出犯罪嫌疑人的实际身高。你认为上述
方法是否正确？若正确，请计算出犯罪嫌疑人的实际身高；若不正确，请说明理由。（ ）
【答案】 ①. 30 ②. ③. 见解析
【解析】
【详解】（1）[1] 该犯罪嫌疑人的头发所能承受的拉力约为1.48牛，由表格中信息可知，犯罪嫌疑人的年
龄组为30岁。
（2）[2]鞋印的面积为
犯罪嫌疑人对地面的压力为
F=pS=1.5×104帕×0.025米2 2=750牛
犯罪嫌疑人所受的重力为 ×
G=F=750牛
犯罪嫌疑人的质量为
（3）[3]不正确。因为人体对地面的压强属于固体压强。只有当固体为柱体时， ，才能推导出用于计算固体压强。但人体不是柱体，计算时误差很大，不能得到实际的身高。
20. 现有电源四个（电压分别为3V、4V、6V、7.5V），电流表、电压表和开关各两个，待测小灯泡（标
有“4.5V”字样）、待测电阻R 和滑动变阻器（标有“50Ω、2A”字样）各一个，以及导线若干。小华、
x
小红两位同学，其中一位同学完成“测电阻”实验，另一位同学同时要完成“测小灯泡电功率”实验。两
位同学讨论后，各自选取实验器材，连接电路后进行实验（双方器材不共用）。两位同学分别将实验数据
记录在表一、表二中。
请根据实验的相关信息：
表一：小华
序号 电压（V） 电流（A）
1 6.0 0.12
2 4.5 0.22
3 3.0 0.30
表二：小红
序号 电压（V） 电流（A）
1 0.58
2 0.38
3 0.30
（1）小华完成的是_____实验（选填“测电阻”或“测小灯泡电功率”），并画出小华的实验电路图（在
答题纸的相应位置作图）；（ ）
（2）小华实验所用的电源电压为______伏；
（3）请将小红实验数据填写完整；（ ）
（4）待测小灯的额定电功率P =________瓦。
额
【答案】 ①. 测小灯泡电功率 ②. ③. 7.5 ④. 6，4，3 ⑤.
1.35
【解析】【详解】（1）[1][2]因电压表示数越大，通过的电流越小，故电压表并没有并联在灯的两端，而并联在变
阻器的两端，根据串联电路电压的规律，与变阻器串联的电压分别为：1.5V、3V、4.5V，通过的电流分别
为，0.12A、0.22A、0.30A，电压与电流之比分别为 、 、 ，电阻逐渐变大，故与变阻器串
联的应该是灯泡，电路图如下图所示
（2）[3]根据表一中的数据知，电压表最大电压为6V，由第一问的分析可知，电压表测得是滑动变阻器电
压，根据串联电路电压的特点，电源电压应该大于滑动变阻器的电压，故说明电源的电压为7.5V。
（3）[4]由于只有一个滑动变阻器，所以小红的实验中没有滑动变阻器，利用改变电源电压研究电流与电
压的关系，根据电阻不变时，电流与电压成正比，考虑到误差因素，故表中数据为
序号 电压（V） 电流（A）
1 6 0.58
2 4 0.38
3 3 0.30
（4）[5]待测小灯泡标有“4.5V”字样，表明灯的额定电压为4.5V，由表一数据知，根据串联电路电压的
规律，当电压表示数为3.0V时，灯的电压为
灯正常发光，其额定电流为0.30A，则待测小灯泡的额定功率为
所以小灯泡额定功率为1.35W。
