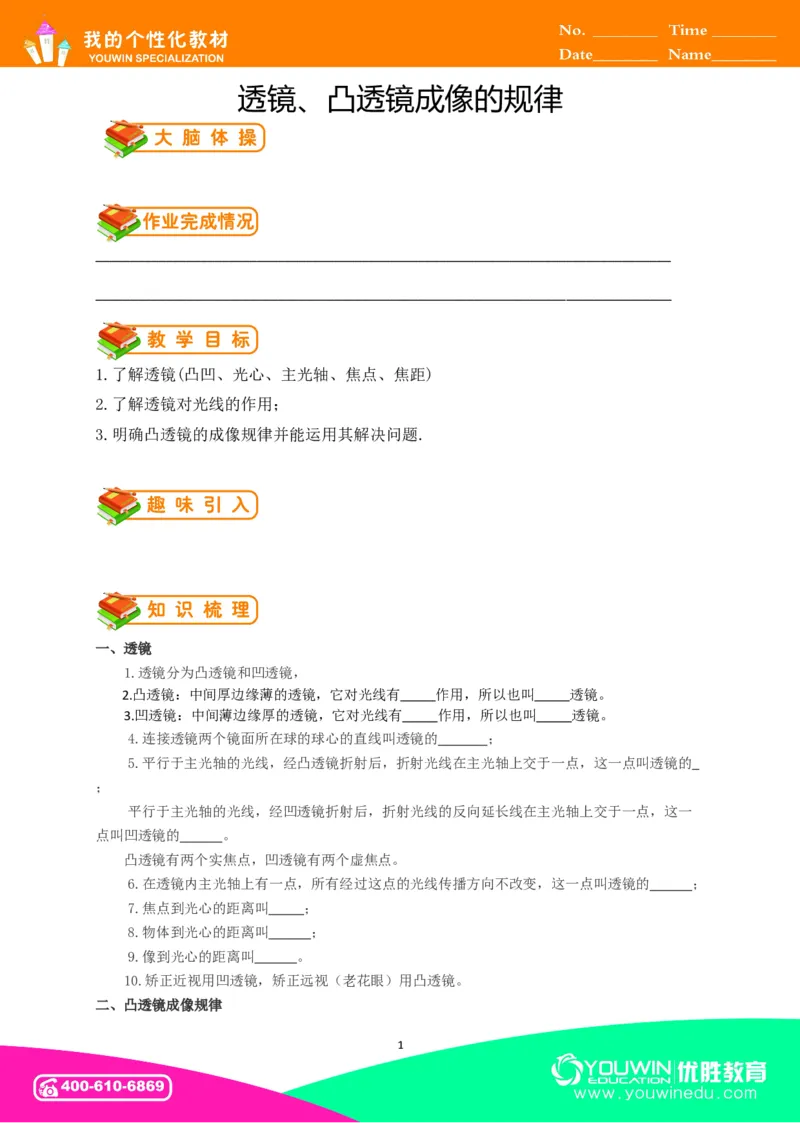

透镜、凸透镜成像的规律
__________________________________________________________________________________
__________________________________________________________________________________

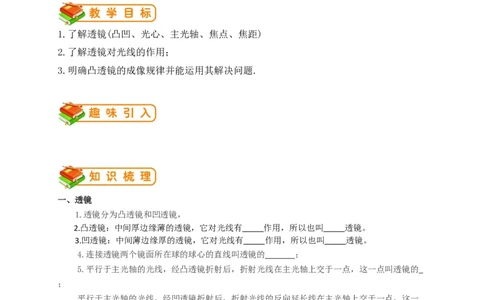

1.了解透镜(凸凹、光心、主光轴、焦点、焦距)
2.了解透镜对光线的作用；
3.明确凸透镜的成像规律并能运用其解决问题.
一、透镜
1.透镜分为凸透镜和凹透镜，
2.凸透镜：中间厚边缘薄的透镜，它对光线有 作用，所以也叫 透镜。
3.凹透镜：中间薄边缘厚的透镜，它对光线有 作用，所以也叫 透镜。
4.连接透镜两个镜面所在球的球心的直线叫透镜的 ；
5.平行于主光轴的光线，经凸透镜折射后，折射光线在主光轴上交于一点，这一点叫透镜的
；
平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线在主光轴上交于一点，这一
点叫凹透镜的 。
凸透镜有两个实焦点，凹透镜有两个虚焦点。
6.在透镜内主光轴上有一点，所有经过这点的光线传播方向不改变，这一点叫透镜的 ；
7.焦点到光心的距离叫 ；
8.物体到光心的距离叫 ；
9.像到光心的距离叫 。
10.矫正近视用凹透镜，矫正远视（老花眼）用凸透镜。

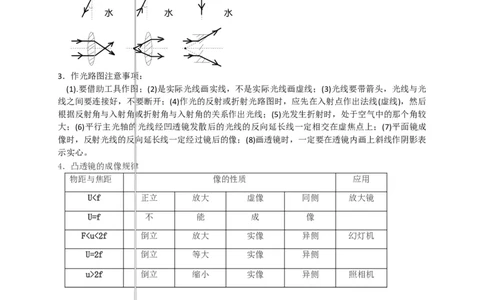

二、凸透镜成像规律

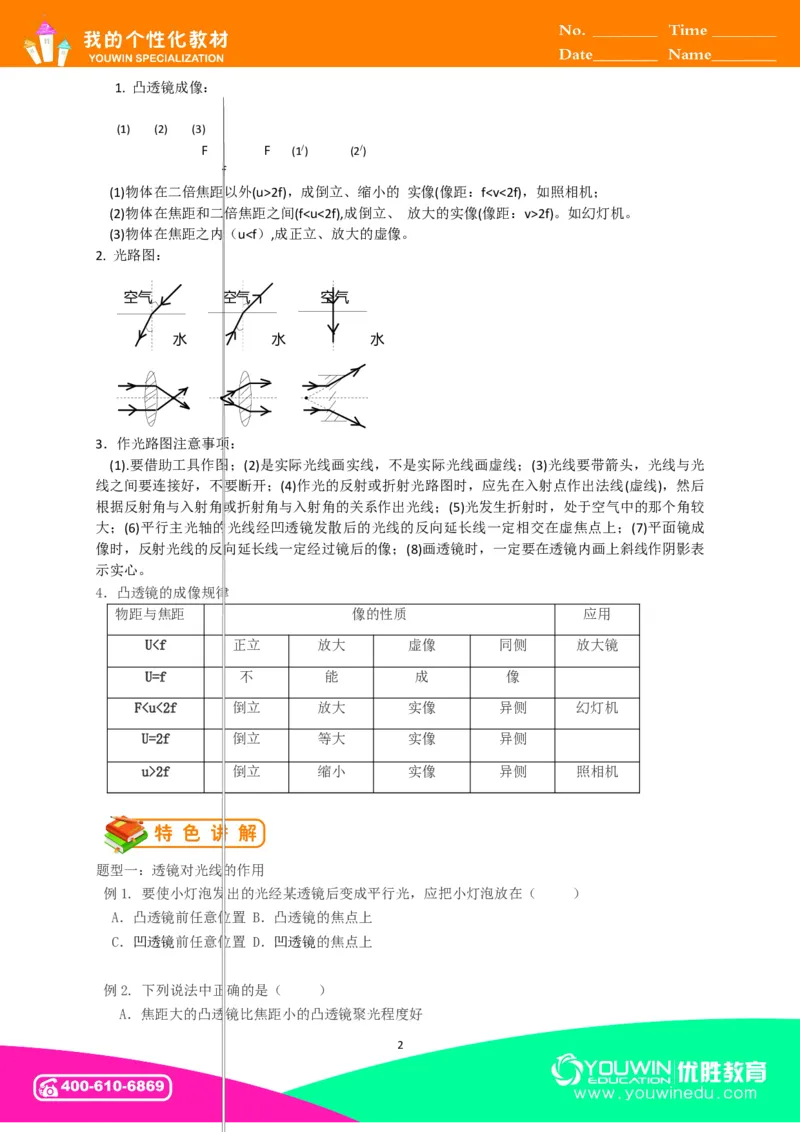

11. 凸透镜成像：
(1) (2) (3)
F F (1/) (2/)
f
(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的 实像(像距：f2f)。如幻灯机。
(3)物体在焦距之内（u2f 倒立 缩小 实像 异侧 照相机
题型一：透镜对光线的作用
例1. 要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A．凸透镜前任意位置 B．凸透镜的焦点上
C．凹透镜前任意位置 D．凹透镜的焦点上
例2. 下列说法中正确的是（ ）
A．焦距大的凸透镜比焦距小的凸透镜聚光程度好

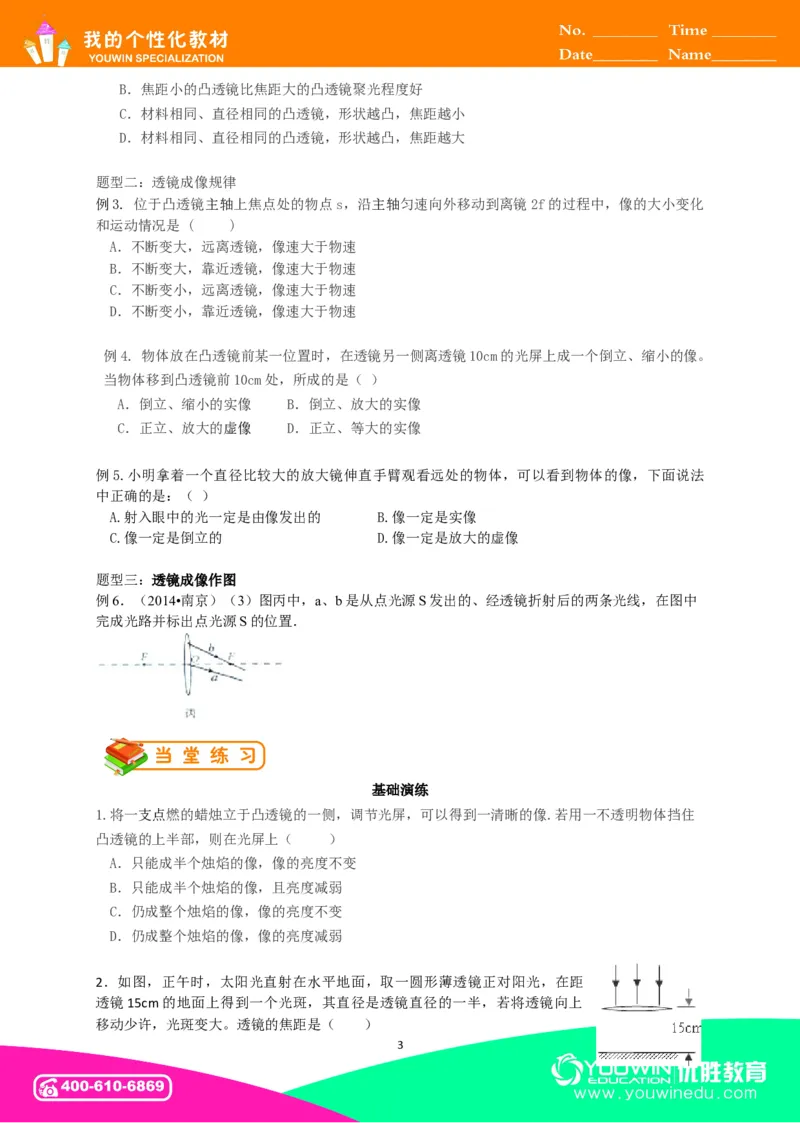

2B．焦距小的凸透镜比焦距大的凸透镜聚光程度好
C．材料相同、直径相同的凸透镜，形状越凸，焦距越小
D．材料相同、直径相同的凸透镜，形状越凸，焦距越大
题型二：透镜成像规律
例3. 位于凸透镜主轴上焦点处的物点s，沿主轴匀速向外移动到离镜2f的过程中，像的大小变化
和运动情况是 ( )
A．不断变大，远离透镜，像速大于物速
B．不断变大，靠近透镜，像速大于物速
C．不断变小，远离透镜，像速大于物速
D．不断变小，靠近透镜，像速大于物速

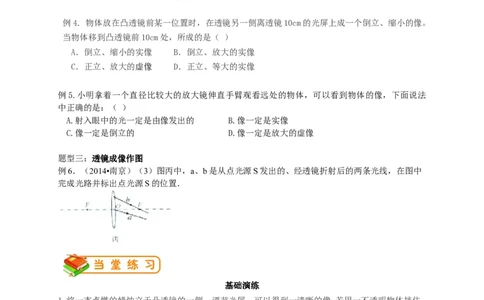

例4. 物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm的光屏上成一个倒立、缩小的像。
当物体移到凸透镜前10cm处，所成的是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．正立、等大的实像
例5.小明拿着一个直径比较大的放大镜伸直手臂观看远处的物体，可以看到物体的像，下面说法
中正确的是：（ ）
A.射入眼中的光一定是由像发出的 B.像一定是实像
C.像一定是倒立的 D.像一定是放大的虚像
题型三：透镜成像作图
例6．（2014•南京）（3）图丙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中
完成光路并标出点光源S的位置．
基础演练
1.将一支点燃的蜡烛立于凸透镜的一侧，调节光屏，可以得到一清晰的像.若用一不透明物体挡住
凸透镜的上半部，则在光屏上（ ）
A．只能成半个烛焰的像，像的亮度不变
B．只能成半个烛焰的像，且亮度减弱
C．仍成整个烛焰的像，像的亮度不变
D．仍成整个烛焰的像，像的亮度减弱
2．如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距
透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上
移动少许，光斑变大。透镜的焦距是（ ）
3A．5cm B．10cm C．15cm D．30cm

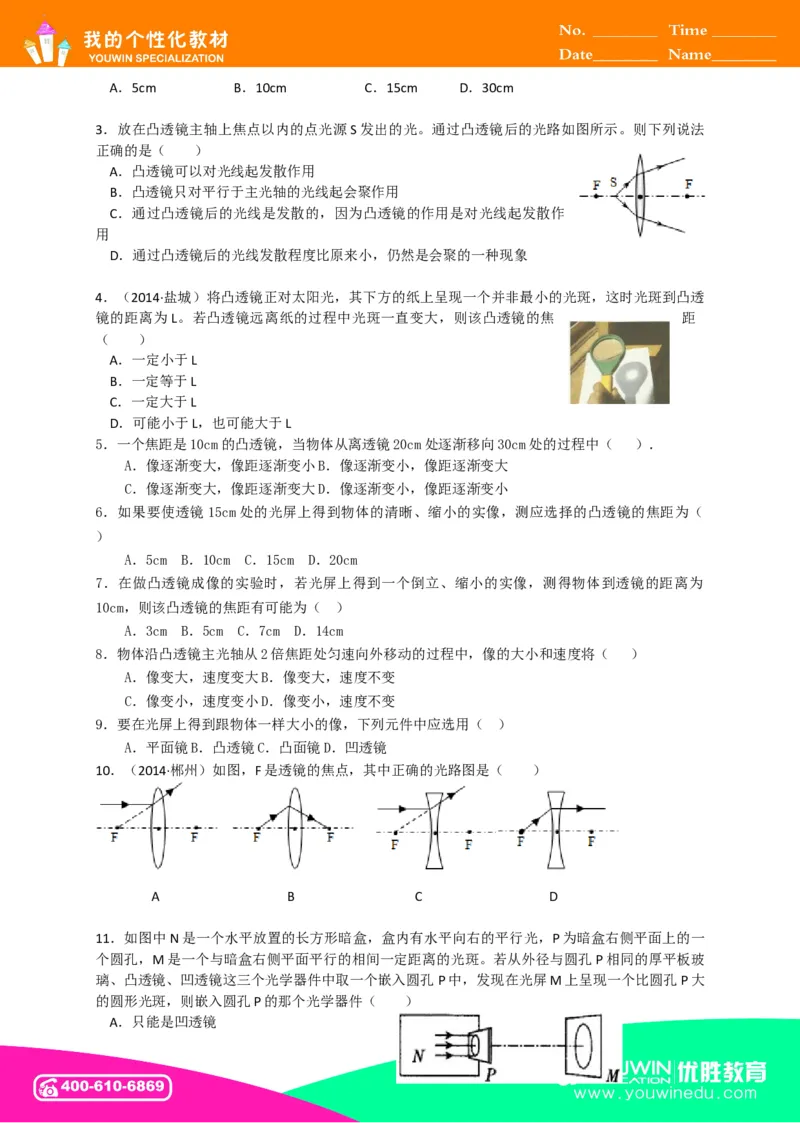

3．放在凸透镜主轴上焦点以内的点光源S发出的光。通过凸透镜后的光路如图所示。则下列说法
正确的是（ ）
A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作
用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象

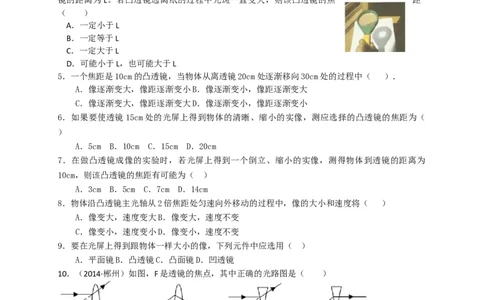

4．（2014·盐城）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透
镜的距离为L。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦 距
（ ）
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
5．一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（ ）．
A．像逐渐变大，像距逐渐变小B．像逐渐变小，像距逐渐变大
C．像逐渐变大，像距逐渐变大D．像逐渐变小，像距逐渐变小
6．如果要使透镜15cm处的光屏上得到物体的清晰、缩小的实像，测应选择的凸透镜的焦距为（
）
A．5cm B．10cm C．15cm D．20cm
7．在做凸透镜成像的实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为
10cm，则该凸透镜的焦距有可能为（ ）
A．3cm B．5cm C．7cm D．14cm
8．物体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（ ）
A．像变大，速度变大B．像变大，速度不变
C．像变小，速度变小D．像变小，速度不变
9．要在光屏上得到跟物体一样大小的像，下列元件中应选用（ ）
A．平面镜B．凸透镜C．凸面镜D．凹透镜
10．（2014·郴州）如图，F是透镜的焦点，其中正确的光路图是（ ）
A B C D
11．如图中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一
个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑。若从外径与圆孔P相同的厚平板玻
璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大
的圆形光斑，则嵌入圆孔P的那个光学器件（ ）
A．只能是凹透镜
4B．只可能是凹透镜或厚平板玻璃
C．只可能是凹透镜或凸透镜
D．凹透镜、凸透镜、厚平板玻璃都有可能

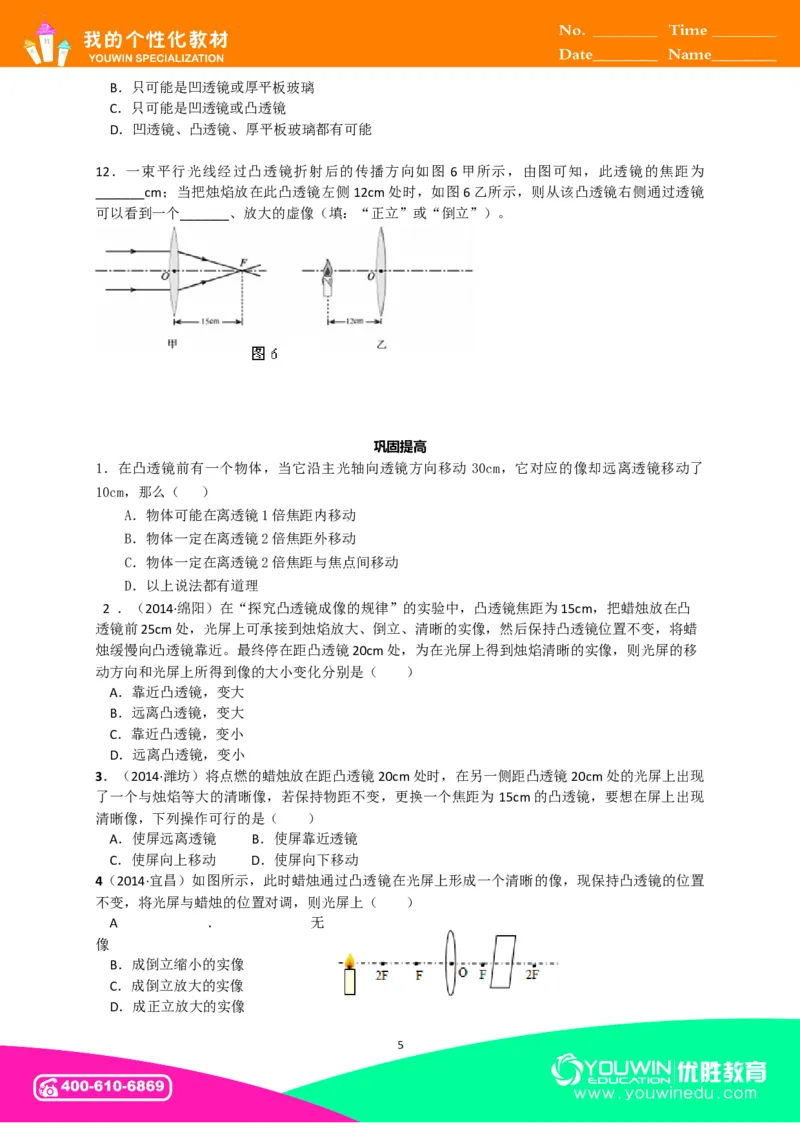

12．一束平行光线经过凸透镜折射后的传播方向如图 6甲所示，由图可知，此透镜的焦距为
_______cm；当把烛焰放在此凸透镜左侧12cm处时，如图6乙所示，则从该凸透镜右侧通过透镜
可以看到一个_______、放大的虚像（填：“正立”或“倒立”）。
巩固提高
1．在凸透镜前有一个物体，当它沿主光轴向透镜方向移动 30cm，它对应的像却远离透镜移动了
10cm，那么（ ）
A．物体可能在离透镜1倍焦距内移动[
B．物体一定在离透镜2倍焦距外移动
C．物体一定在离透镜2倍焦距与焦点间移动
D．以上说法都有道理
2 ．（2014·绵阳）在“探究凸透镜成像的规律”的实验中，凸透镜焦距为15cm，把蜡烛放在凸
透镜前25cm处，光屏上可承接到烛焰放大、倒立、清晰的实像，然后保持凸透镜位置不变，将蜡
烛缓慢向凸透镜靠近。最终停在距凸透镜20cm处，为在光屏上得到烛焰清晰的实像，则光屏的移
动方向和光屏上所得到像的大小变化分别是（ ）
A．靠近凸透镜，变大
B．远离凸透镜，变大
C．靠近凸透镜，变小
D．远离凸透镜，变小
3．（2014·潍坊）将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现
了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为 15cm的凸透镜，要想在屏上出现
清晰像，下列操作可行的是（ ）
A．使屏远离透镜 B．使屏靠近透镜
C．使屏向上移动 D．使屏向下移动
4（2014·宜昌）如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置
不变，将光屏与蜡烛的位置对调，则光屏上（ ）
A ． 无
像
B．成倒立缩小的实像
C．成倒立放大的实像
D．成正立放大的实像

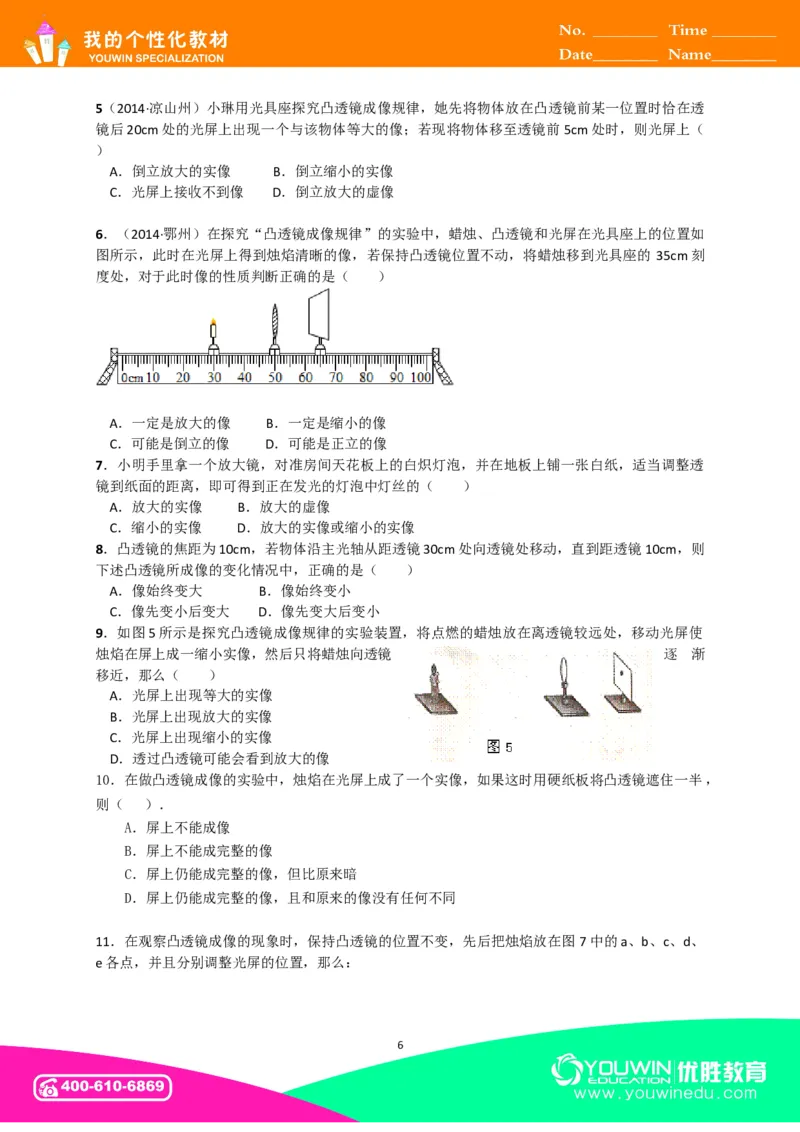

55（2014·凉山州）小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透
镜后20cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5cm处时，则光屏上（
）
A．倒立放大的实像 B．倒立缩小的实像
C．光屏上接收不到像 D．倒立放大的虚像
6．（2014·鄂州）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如
图所示，此时在光屏上得到烛焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的 35cm刻
度处，对于此时像的性质判断正确的是（ ）
A．一定是放大的像 B．一定是缩小的像
C．可能是倒立的像 D．可能是正立的像
7．小明手里拿一个放大镜，对准房间天花板上的白炽灯泡，并在地板上铺一张白纸，适当调整透
镜到纸面的距离，即可得到正在发光的灯泡中灯丝的（ ）
A．放大的实像 B．放大的虚像
C．缩小的实像 D．放大的实像或缩小的实像
8．凸透镜的焦距为10cm，若物体沿主光轴从距透镜30cm处向透镜处移动，直到距透镜10cm，则
下述凸透镜所成像的变化情况中，正确的是（ ）
A．像始终变大 B．像始终变小
C．像先变小后变大 D．像先变大后变小
9．如图5所示是探究凸透镜成像规律的实验装置，将点燃的蜡烛放在离透镜较远处，移动光屏使
烛焰在屏上成一缩小实像，然后只将蜡烛向透镜 逐 渐
移近，那么（ ）
A．光屏上出现等大的实像
B．光屏上出现放大的实像
C．光屏上出现缩小的实像
D．透过凸透镜可能会看到放大的像
10．在做凸透镜成像的实验中，烛焰在光屏上成了一个实像，如果这时用硬纸板将凸透镜遮住一半，
则（ ）．
A．屏上不能成像
B．屏上不能成完整的像
C．屏上仍能成完整的像，但比原来暗
D．屏上仍能成完整的像，且和原来的像没有任何不同

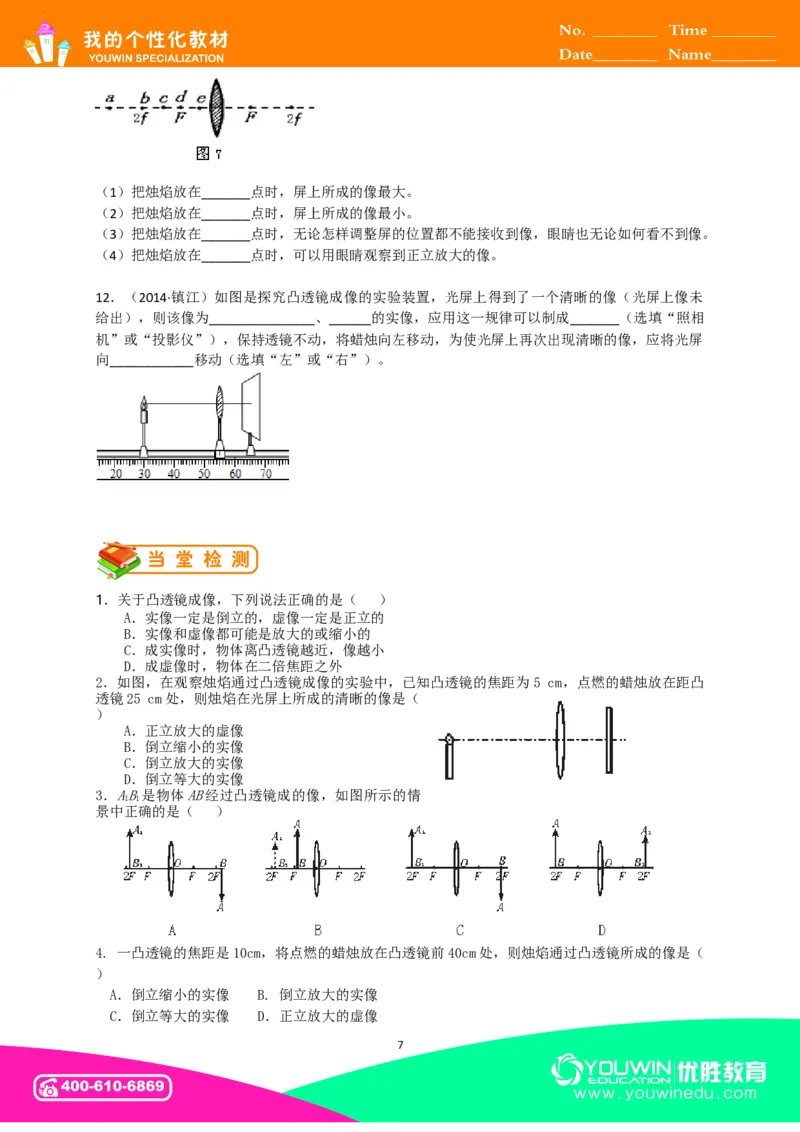

11．在观察凸透镜成像的现象时，保持凸透镜的位置不变，先后把烛焰放在图 7中的a、b、c、d、
e各点，并且分别调整光屏的位置，那么：
6（1）把烛焰放在_______点时，屏上所成的像最大。
（2）把烛焰放在_______点时，屏上所成的像最小。
（3）把烛焰放在_______点时，无论怎样调整屏的位置都不能接收到像，眼睛也无论如何看不到像。
（4）把烛焰放在_______点时，可以用眼睛观察到正立放大的像。
12．（2014·镇江）如图是探究凸透镜成像的实验装置，光屏上得到了一个清晰的像（光屏上像未
给出），则该像为_______________、______的实像，应用这一规律可以制成_______（选填“照相
机”或“投影仪”），保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏
向____________移动（选填“左”或“右”）。
1．关于凸透镜成像，下列说法正确的是（ ）
A．实像一定是倒立的，虚像一定是正立的
B．实像和虚像都可能是放大的或缩小的
C．成实像时，物体离凸透镜越近，像越小
D．成虚像时，物体在二倍焦距之外
2．如图，在观察烛焰通过凸透镜成像的实验中，已知凸透镜的焦距为5 cm，点燃的蜡烛放在距凸
透镜25 cm处，则烛焰在光屏上所成的清晰的像是（
）
A．正立放大的虚像
B．倒立缩小的实像
C．倒立放大的实像
D．倒立等大的实像
3．AB是物体AB经过凸透镜成的像，如图所示的情
1 1
景中正确的是（ ）
4. 一凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前40cm处，则烛焰通过凸透镜所成的像是（
）
A．倒立缩小的实像 B. 倒立放大的实像
C．倒立等大的实像 D．正立放大的虚像

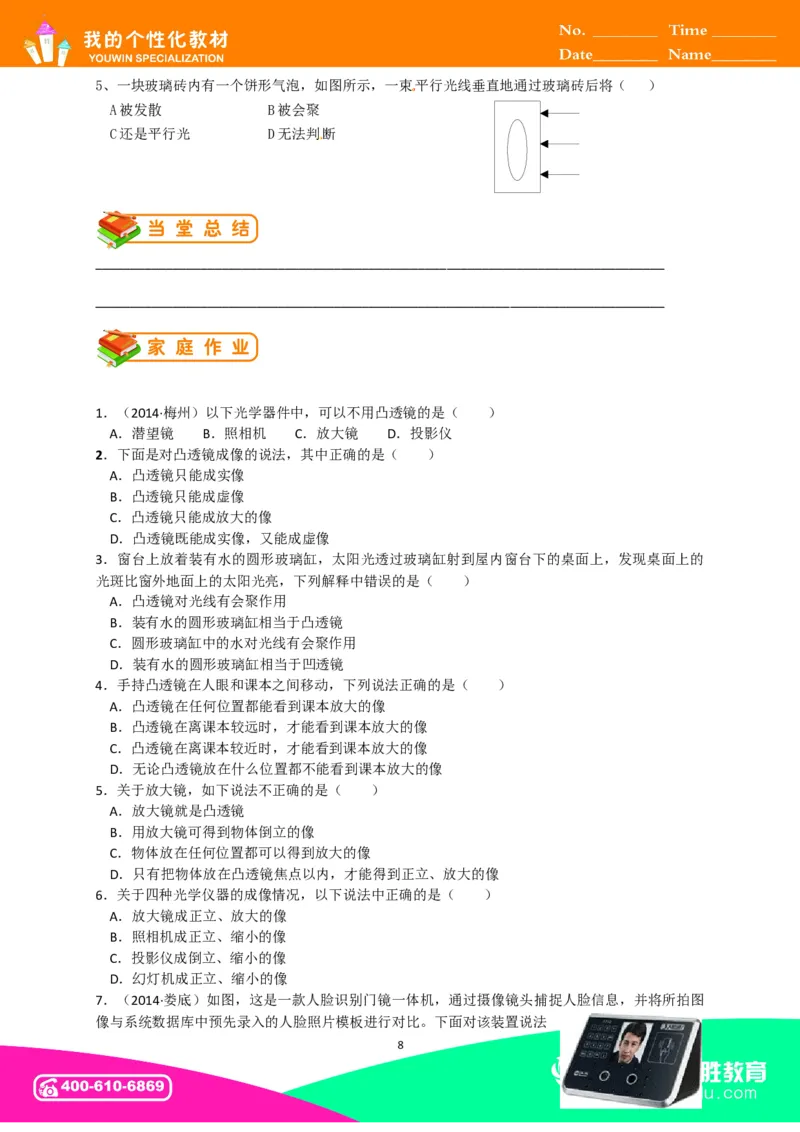

75、一块玻璃砖内有一个饼形气泡，如图所示，一束平行光线垂直地通过玻璃砖后将（ ）
A被发散 B被会聚
C还是平行光 D无法判断
_________________________________________________________________________________
_________________________________________________________________________________
1．（2014·梅州）以下光学器件中，可以不用凸透镜的是（ ）
A．潜望镜 B．照相机 C．放大镜 D．投影仪
2．下面是对凸透镜成像的说法，其中正确的是（ ）
A．凸透镜只能成实像
B．凸透镜只能成虚像
C．凸透镜只能成放大的像
D．凸透镜既能成实像，又能成虚像
3．窗台上放着装有水的圆形玻璃缸，太阳光透过玻璃缸射到屋内窗台下的桌面上，发现桌面上的
光斑比窗外地面上的太阳光亮，下列解释中错误的是（ ）
A．凸透镜对光线有会聚作用
B．装有水的圆形玻璃缸相当于凸透镜
C．圆形玻璃缸中的水对光线有会聚作用
D．装有水的圆形玻璃缸相当于凹透镜
4．手持凸透镜在人眼和课本之间移动，下列说法正确的是（ ）
A．凸透镜在任何位置都能看到课本放大的像
B．凸透镜在离课本较远时，才能看到课本放大的像
C．凸透镜在离课本较近时，才能看到课本放大的像
D．无论凸透镜放在什么位置都不能看到课本放大的像
5．关于放大镜，如下说法不正确的是（ ）
A．放大镜就是凸透镜
B．用放大镜可得到物体倒立的像
C．物体放在任何位置都可以得到放大的像
D．只有把物体放在凸透镜焦点以内，才能得到正立、放大的像
6．关于四种光学仪器的成像情况，以下说法中正确的是（ ）
A．放大镜成正立、放大的像
B．照相机成正立、缩小的像
C．投影仪成倒立、缩小的像
D．幻灯机成正立、缩小的像
7．（2014·娄底）如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图
像与系统数据库中预先录入的人脸照片模板进行对比。下面对该装置说法

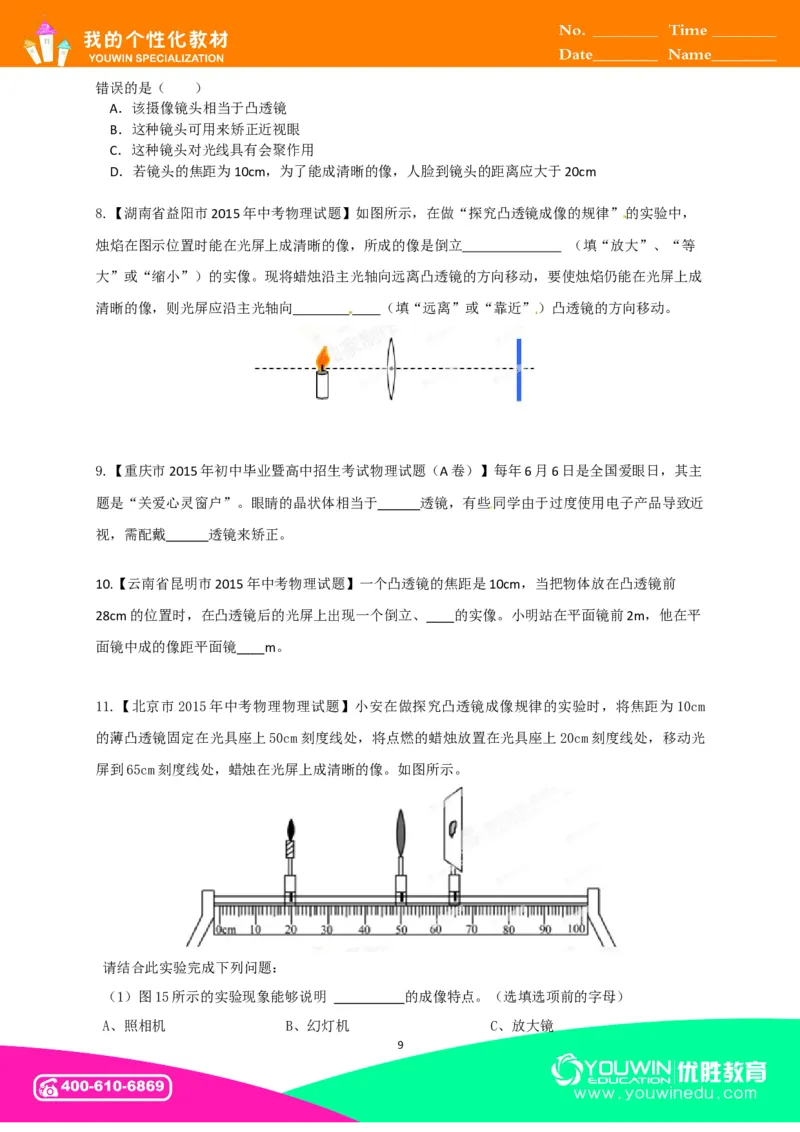

8错误的是（ ）
A．该摄像镜头相当于凸透镜
B．这种镜头可用来矫正近视眼
C．这种镜头对光线具有会聚作用
D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm
8.【湖南省益阳市2015年中考物理试题】如图所示，在做“探究凸透镜成像的规律”的实验中，
烛焰在图示位置时能在光屏上成清晰的像，所成的像是倒立 （填“放大”、“等
大”或“缩小”）的实像。现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成
清晰的像，则光屏应沿主光轴向 （填“远离”或“靠近”）凸透镜的方向移动。
9.【重庆市2015年初中毕业暨高中招生考试物理试题（A卷）】每年6月6日是全国爱眼日，其主
题是“关爱心灵窗户”。眼睛的晶状体相当于 透镜，有些同学由于过度使用电子产品导致近
视，需配戴 透镜来矫正。
[来源:学+科+网]
10.【云南省昆明市2015年中考物理试题】一个凸透镜的焦距是10cm，当把物体放在凸透镜前
28cm的位置时，在凸透镜后的光屏上出现一个倒立、____的实像。小明站在平面镜前2m，他在平
面镜中成的像距平面镜____m。
11.【北京市2015年中考物理物理试题】小安在做探究凸透镜成像规律的实验时，将焦距为10cm
的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光
屏到65cm刻度线处，蜡烛在光屏上成清晰的像。如图所示。
[来源:Z,xx,k.Com]
请结合此实验完成下列问题：
（1）图15所示的实验现象能够说明 的成像特点。（选填选项前的字母）
A、照相机 B、幻灯机 C、放大镜

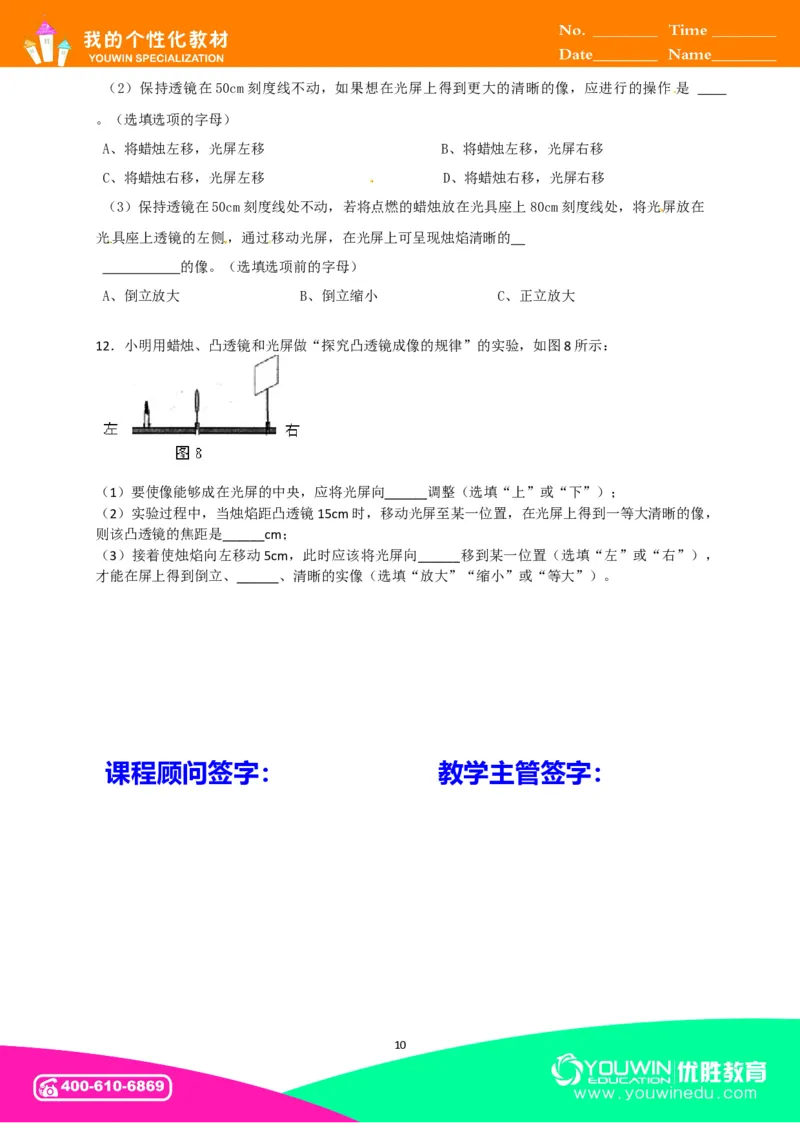

9（2）保持透镜在50cm刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作是
。（选填选项的字母）
A、将蜡烛左移，光屏左移 B、将蜡烛左移，光屏右移
C、将蜡烛右移，光屏左移 D、将蜡烛右移，光屏右移
（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在
光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的
的像。（选填选项前的字母）
A、倒立放大 B、倒立缩小 C、正立放大
12．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图8所示：
（1）要使像能够成在光屏的中央，应将光屏向______调整（选填“上”或“下”）；
（2）实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，
则该凸透镜的焦距是______cm；
（3）接着使烛焰向左移动5cm，此时应该将光屏向______移到某一位置（选填“左”或“右”），
才能在屏上得到倒立、______、清晰的实像（选填“放大”“缩小”或“等大”）。
