2020年上海市中考物理试卷
一、选择题共16分
1．在原子中，带负电的粒子是（ ）
A．中子 B．电子 C．质子 D．核子
2．下列各种单色光中，属于三原色光之一的是（ ）
A．蓝光 B．黄光 C．橙光 D．紫光

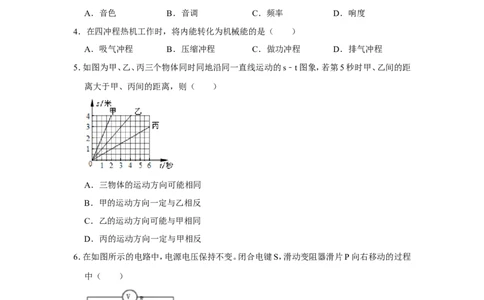

3．吉他表演时，演奏者在不同位置拨动琴弦是为调节琴声的（ ）
A．音色 B．音调 C．频率 D．响度
4．在四冲程热机工作时，将内能转化为机械能的是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
5．如图为甲、乙、丙三个物体同时同地沿同一直线运动的s﹣t图象，若第5秒时甲、乙间的距
离大于甲、丙间的距离，则（ ）
A．三物体的运动方向可能相同
B．甲的运动方向一定与乙相反
C．乙的运动方向可能与甲相同
D．丙的运动方向一定与甲相反
6．在如图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程
中（ ）
A．电压表V的示数变大 B．电流表A 的示数变大
2
C．C、 D．D、
7．如图所示，高度相同的均匀实心圆柱体A和正方体B放置在水平地面上，A的直径等于B
第1页（共8页）的边长，它们对水平地面的压强相等。现分别在两物体上沿图中虚线竖直切下底面积相等
的部分，并将切下部分叠放在对方剩余部分的上方，此时它们对地面的压强变化量分别为
△p ′、△p ′，则（ ）
A B
A．△p ′可能大于△p ′ B．△p ′一定大于△p ′
A B A B
C．△p ′一定小于△p ′' D．△p ′一定等于△p ′
A B A B

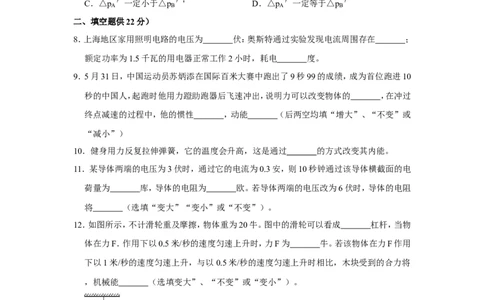

二、填空题供22分）
8．上海地区家用照明电路的电压为 伏：奥斯特通过实验发现电流周围存在 ；
额定功率为1.5千瓦的用电器正常工作2小时，耗电 度。
9．5月31日，中国运动员苏炳添在国际百米大赛中跑出了9秒99的成绩，成为首位跑进10
秒的中国人，起跑时他用力蹬助跑器后飞速冲出，说明力可以改变物体的 ，在冲过
终点减速的过程中，他的惯性 ，动能 （后两空均填“增大”、“不变”或
“减小”）
10．健身用力反复拉伸弹簧，它的温度会升高，这是通过 的方式改变其内能。
11．某导体两端的电压为3伏时，通过它的电流为0.3安，则10秒钟通过该导体横截面的电
荷量为 库，导体的电阻为 欧。若导体两端的电压改为6伏时，导体的电阻
将 （选填“变大”“变小”或“不变”）。
12．如图所示，不计滑轮重及摩擦，物体重为20牛。图中的滑轮可以看成 杠杆，当物
体在力F．作用下以0.5米/秒的速度匀速上升时，力F为 牛。若该物体在力F作用
下以1米/秒的速度匀速上升，与以0.5米/秒的速度匀速上升时相比，木块受到的合力将
，机械能 （选填变大”、“不变”或“变小”）。
13．在图所示的电路中，电源电压保持不变，闭合开关S，发现只有一个电流表的指针发生偏
转，已知电阻R 、滑动变阻器R 中仅有一个出现了故障。
1 2
电路中的故障可能是
①在原故障电路中，向右移动变阻器R
2
的滑片P，观察到一个电流表的示数先不变，后发
第2页（共8页）
②生了改变。请判断： （选填“能”或“不能”）进一步确定故障所在，并说明理 由
14．小林同学在学习了电阻知识后，刚好看到“中国天才少年曹原用实验揭开超导的奥秘，
破解了困扰物理学界百年的世界难题！”的报道，于是他上网查阅相关资料，知道了“超
导体”是指在某一温度下电阻为零的导体，某些导体有电阻，通电时会发热；而超导体的
电阻为零，通电时不会发热。

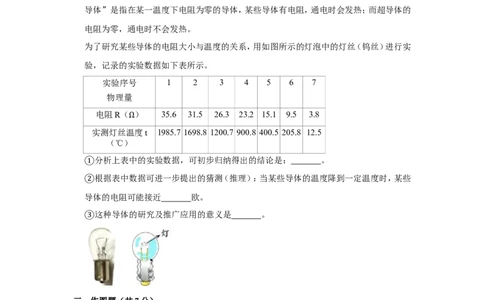

为了研究某些导体的电阻大小与温度的关系，用如图所示的灯泡中的灯丝（钨丝）进行实
验，记录的实验数据如下表所示。
实验序号 1 2 3 4 5 6 7
物理量
电阻R（ ） 35.6 31.5 26.3 23.2 15.1 9.5 3.8
实测灯丝温Ω度t 1985.7 1698.8 1200.7 900.8 400.5 205.8 12.5
（℃）
分析上表中的实验数据，可初步归纳得出的结论是： 。
①根据表中数据可进一步提出的猜测（推理）：当某些导体的温度降到一定温度时，某些
②导体的电阻可能接近 欧。
这种导体的研究及推广应用的意义是 。
③
三、作图题（共7分）
15．在图中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G。
16．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
第3页（共8页）17．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；
①电压表测量滑动变阻器两端的电压。
②

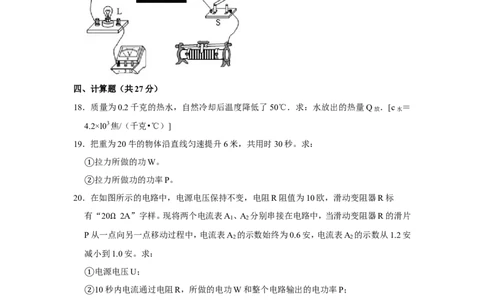

四、计算题（共27分）
18．质量为0.2千克的热水，自然冷却后温度降低了50℃．求：水放出的热量Q放 ．[c水 ＝
4.2×l03焦/（千克•℃）]
19．把重为20牛的物体沿直线匀速提升6米，共用时30秒。求：
拉力所做的功W。
①拉力所做功的功率P。
20．②在如图所示的电路中，电源电压保持不变，电阻R阻值为10欧，滑动变阻器R标
有“20 2A”字样。现将两个电流表A 、A 分别串接在电路中，当滑动变阻器R的滑片
1 2
P从一点Ω向另一点移动过程中，电流表A 的示数始终为0.6安，电流表A 的示数从1.2安
2 2
减小到1.0安。求：
电源电压U；
①10秒内电流通过电阻R，所做的电功W和整个电路输出的电功率P；
②滑动变阻器连入阻值的变化量△R
2
。
③
21．如图所示，有一薄壁柱形容器置于水平地面上，容器中装有水。现将一只质量为2千克的
第4页（共8页）实心小球浸没在容器的水中，水不溢出，分别测出小球浸入前和浸没后水对容器底部的压
强p水 、小球浸入前和浸没后容器对水平地面的压强p地 ，如下表所示。求：
小球浸入前，容器中水的深度h水 。
①容器中水的重力G水 。
②实心球的密度
球
。
③ 浸入前ρ 浸没后
p水 （帕） 1960 2352
P地 （帕） 2450 3430
五、实验题（共18分）
22．如图所示，弹簧测力计的量程为 牛，它的示数为 牛。在“探究杠杆平衡的
条件”实验中，如图（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平衡螺母向
移动；调节杠杆平衡后，在图（b）的A位置挂1个钩码，则应在B位置挂 个相同的
钩码，才能使杠杆在水平位置平衡。
23．在“探究物质质量与体积的关系”实验中，对于某种物质的质量与体积的测量，应该测
量 数据（选填“一组”或“多组”），为了得出比较完整的实验结论，还需选择
物质的物块进行实验（选填“相同”或“不同”）。“测定某种液体的密度”实验的原理
是 ，主要实验器材有电子天平、 、烧杯、待测液体等。
24．小佳同学在“测定小灯泡的电功率”实验中，所用实验器材完好，电源电压为1.5伏的整
数倍，小灯标有“2.5V”字样，两个滑动变阻器分别标有“10 2A”、“20 2A”字样。小
Ω Ω
第5页（共8页）佳同学正确连接电路，实验步骤正确，闭合电键时，小灯亮度较暗，电流表、电压表的示数
如图（a）、（b）所示。
闭合电键时，电压表的示数为 伏，理由是 。
①请通过计算判断电源电压及实验中所用滑动变阻器的规格。
②他移动滑片继续实验，当小灯正常发光时，电流表示数如图（c）所示，估计小灯的额定
③功率在0.6～0.9瓦之间，求小灯的额定功率。 （请写出计算过程）
25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H、底
面积S均不同的圆柱体A和B进行实验。如图所示，他们设法使圆柱体A逐步浸入水中，
测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B重新
实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）。
表一：
圆柱体 实验序号 h（米） p（帕） 圆柱体 实验序号 h（米） p（帕）
A 1 0 7000 B 7 0 7000
H为0.4
2 0.10 7200
H为0.3
8 0.12 7400
米 米
3 0.20 7400 9 0.18 7600
S为0.03 S为0.05
米2 4 0.40 7800 米2 10 0.24 7800
5 0.50 7800 11 0.30 8000
6 0.60 7800 12 0.40 8000
分析比较实验序号 数据中p和h的关系及相关条件，可得出的初步结论是：同
①一圆柱体浸入水的过程中，当h＜H时，p随h的增大而增大。
分析比较实验序号4、5与6或11与12数据中p和h的关系及相关条件，可得出的初步
②结论是：同一圆柱体浸入水的过程中， 。
由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在h
③不同而p相同的现象。若用圆柱体A、B进一步实验，请在表二中填入拟进行实验的数据，
使每一组实验中水对容器底部的压强p相同。
表二
第6页（共8页）实验组号 h （米） h （米）
A B
第Ⅰ组 0.10
第Ⅱ组 0.18
第7页（共8页）2020年上海市中考物理试卷
参考答案
一、选择题共16分
1．B； 2．A； 3．A； 4．C； 5．B； 6．A； 7．A；
二、填空题供22分）
8．220；磁场；3； 9．运动状态；不变；减小； 10．； 11．3；10；不变； 12．；；；； 13．R 断路或
1
R 断路；能；移动滑片的过程中，由于在并联电路中，各支路互不影响，电流表示数先不变后
2
改变，这表明 R 的支路是正常的；移动滑片，电流表 A 的示数先不变化，当变阻器滑片过了
1 2
R 断路部分后，滑动变阻器的支路中有电流，则电流表 A 的示数变大；所以故障是 R 断路。；
2 2 2
14．钨丝的电阻随温度的降低而减小；零；节能降耗；
三、作图题（共7分）
15． ； 16． ； 17． ；
四、计算题（共27分）
18． ； 19． ； 20． ； 21． ；
五、实验题（共18分）
22． 0 ～ 5 ；3.4；左；2； 23．多组；不同； ；量筒； 24．1.7； 灯泡额定电压 2.5V ，电压表使用
ρ
0 ﹣ 3V 量程 ； 4.5V ；“ 20 2A ” ； 由图 c 知，灯泡正常发光时通过灯泡的电流为 0.3A ，所以灯泡
的额定功率 P ＝ U I ＝ 2.5VΩ×0.3A ＝ 0.75W 。； 25． 1 、 2 与 3 或 7 、 8 、 9 与 10 ； 当 h ≥ H 时， P 不随 h
而变化；
